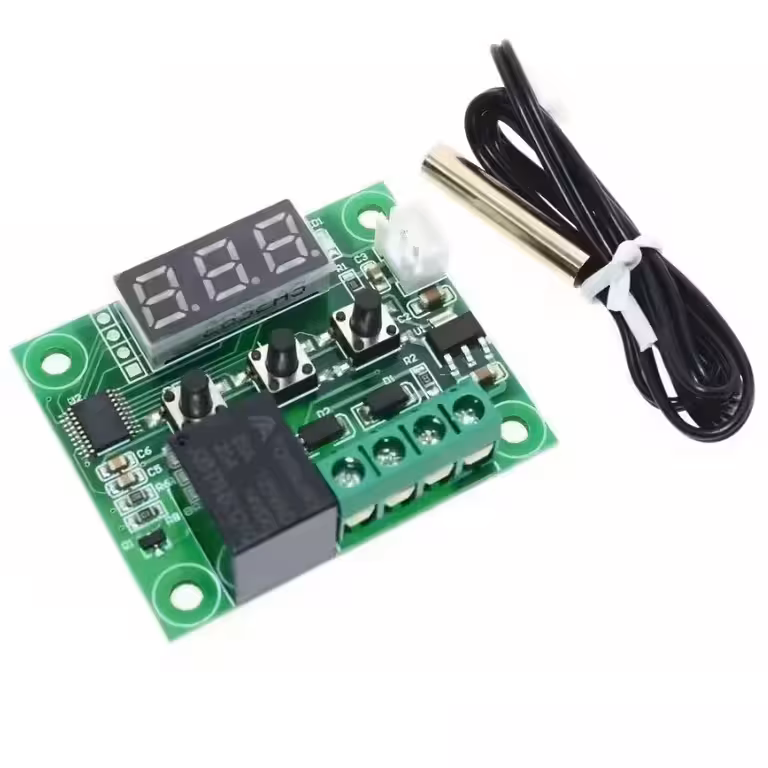

Programuojamas skaitmeninis termostatas W1209 – tikslus temperatūros valdymas nuo -50°C iki +110°C
Reikia užtikrinti tikslią temperatūrą inkubatoriuje, akvariume, šaldytuve ar saulės kolektorių sistemoje? Be specialaus valdiklio rizikuojate perkaitinti įrangą arba be reikalo švaistyti energiją. Skaitmeninis termostatas W1209 – tai kompaktiškas, patikimas ir ekonomiškas sprendimas automatiniam temperatūros reguliavimui.
Pastaba: Jei elektros apkrova viršija 20A, rekomenduojama naudoti išorinį kontaktorių, valdomą per termostato relę.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Platus matavimo diapazonas — nuo -50°C iki +110°C, todėl puikiai tinka tiek šaldymo įrenginiams, tiek šildymo sistemoms.
- Galinga 20A relė (NO/NC) — leidžia tiesiogiai valdyti kompresorius, kaitinimo elementus ar elektromagnetinius vožtuvus be papildomų grandinių.
- 0,1°C tikslumas — prietaisas reaguoja į minimalius temperatūros pokyčius, o tai itin svarbu jautriuose procesuose.
- Pilnai programuojami parametrai — šildymo/šaldymo režimai, reguliuojama histerezė, įsijungimo vėlinimas, jutiklio kalibravimas ir aukštos temperatūros aliarmas.
- Mažos energijos sąnaudos (35–65mA) — idealiai tinka sistemoms, maitinamoms iš baterijų ar saulės kolektorių.
- NTC jutiklis komplekte — prietaisas paruoštas darbui iškart išėmus iš pakuotės.
Techninės detalės ir našumas
W1209 modulis temperatūrą atnaujina kas 0,5 sekundės, todėl relė itin greitai reaguoja į pokyčius – tai kritiškai svarbu šaldymo įrenginiuose. NO/NC relė suteikia lankstumo: galite naudoti tiesioginę arba atvirkštinę logiką be jokių laidų perjunginėjimų. Jei komplekte esantis NTC jutiklis netinka pagal ilgį ar specifikacijas, jį galima pakeisti PTC tipo jutikliu. Dėl kompaktiškų 48,5 x 40 mm matmenų valdiklį lengva integruoti į bet kokį korpusą ar skydelį.
| Parametras | Vertė / Detalė |
|---|---|
| Temperatūros diapazonas | nuo -50°C iki +110°C |
| Jutiklių suderinamumas | NTC (pridedamas), PTC |
| Ekrano rezoliucija | 0,1°C |
| Matavimo tikslumas | ±0,1°C |
| Histerezės tikslumas | 0,1°C |
| Atnaujinimo dažnis | 0,5 sek. |
| Srovės suvartojimas | 35mA – 65mA |
| Ekranas | LED 0,28 colio, 3 skaitmenų |
| Maitinimo įtampa | 12V DC |
| Maksimali relės srovė | 20A |
| Relės tipas | Dviguba: Normaliai atvira (NO) / Normaliai uždara (NC) |
| Darbinė temperatūra | nuo -10°C iki +60°C, drėgmė 20%–85% |
| Modulio matmenys | 48,5 x 40 mm |
Programavimo ir naudojimo instrukcija
- Norėdami patekti į meniu, 5 sekundes palaikykite nuspaudę SET mygtuką.
- Naudodami + ir – mygtukus pasirinkite norimą parametrą, patvirtinkite su SET.
- P0 – Veikimo režimas: C (šaldymas) / H (šildymas) — gamyklinis: C
- P1 – Histerezė: diapazonas 0,1–30°C — gamyklinis: 2
- P2 – Viršutinė temperatūros riba: iki 110°C — gamyklinis: 110
- P3 – Apatinė temperatūros riba: nuo -50°C — gamyklinis: -50
- P4 – Jutiklio kalibravimas: nuo -7°C iki +7°C — gamyklinis: 0
- P5 – Relės įsijungimo vėlinimas: 0–600 sekundžių — gamyklinis: 0
- P6 – Aukštos temperatūros aliarmas: 0–110°C — gamyklinis: OFF
- Norėdami atkurti gamyklinius nustatymus: vienu metu palaikykite + ir – mygtukus.
- Tiksliausiam matavimui jutiklį montuokite taip, kad jo galvutė būtų nukreipta į viršų ir apsaugota nuo tiesioginių oro srovių.
Pakuotės turinys
- 1x Skaitmeninis termostatas W1209
- 1x NTC temperatūros jutiklis
Dažniausiai užduodami klausimai
Kokios maitinimo įtampos reikia W1209 termostatui?
Prietaisas veikia tik su 12V DC įtampa. Norint naudoti 220V AC tinkle, reikalingas atitinkamas maitinimo adapteris.
Ar galima valdyti šaldymo kompresorių ar kaitinimo elementą?
Taip. 20A relė leidžia tiesiogiai valdyti mažus kompresorius, kaitinimo elementus, vožtuvus ar ventiliatorius. Jei apkrova viršija 20A, naudokite išorinį kontaktorių.
Ar NTC jutiklį galima pakeisti ilgesniu ar kitokiu?
Taip, modulis palaiko tiek NTC, tiek PTC jutiklius. Galite naudoti kitokio ilgio ar specifikacijų jutiklį be jokių papildomų modifikacijų.
Kaip perjungti šaldymo ir šildymo režimus?
Įeikite į meniu (palaikykite SET 5 sek.) ir pakeiskite parametrą P0: H – šildymui, C – šaldymui.
Koks skirtumas tarp NO ir NC kontaktų?
NO (Normaliai atviras) kontaktas užsidaro, kai relė suveikia – naudojamas, kai įrenginį reikia įjungti pasiekus nustatytą temperatūrą. NC (Normaliai uždaras) kontaktas atsidaro suveikus relei – naudinga, kai įrenginį reikia išjungti pasiekus nustatytą ribą.
