9A DC-DC žeminantis modulis – tikslus įtampos ir srovės reguliavimas jūsų projektams
Reikia maitinti galingą LED šviestuvą, įkrauti LiPo bateriją ar susikonstruoti laboratorinį maitinimo šaltinį? Dažniausiai susiduriama su ta pačia problema: turima įtampa neatitinka reikiamų parametrų. Šis reguliuojamas žeminantis (step-down) modulis yra idealus sprendimas – jis efektyviai sumažina įtampą nuo 5V–40V iki tiksliai tokios, kokios reikia jūsų įrenginiui, užtikrindamas laboratorinį tikslumą ir minimalius energijos nuostolius.
Pastaba: Kai išėjimo srovė viršija 7A, rekomenduojama naudoti aktyvųjį aušinimą (ventiliatorių). Apsaugai nuo polių sumaišymo (atvirkštinio poliškumo) rekomenduojame įėjimo grandinėje sumontuoti išorinį Schottky diodą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Daugiasūkiai potenciometrai (25 apsisukimai) — užtikrina itin tikslų įtampos ir srovės nustatymą be staigių šuolių; tai ypač svarbu dirbant su jautriomis baterijomis ar LED komponentais.
- 95% efektyvumas — iš 100W suvartojamos energijos net 95W pasiekia apkrovą; radiatorius išlieka vėsus esant įprastoms apkrovoms, o energijos sąnaudos išlieka minimalios.
- Nepriklausomas įtampos ir srovės valdymas (CC/CV) — veikia kaip išmanusis įkroviklis LiPo, Li-Ion ar NiMH akumuliatoriams be jokių papildomų grandinių.
- Integruota apsauga nuo trumpojo jungimo — įvykus gedimui apkrovos grandinėje, modulis automatiškai išsijungia, taip apsaugodamas jūsų įrenginius.
- Kompaktiškas dizainas (65 × 48 mm) su 4 tvirtinimo skylėmis (3 mm) — lengvai integruojamas į bet kokį DIY korpusą ar valdymo skydelį per kelias minutes.
Techninės detalės ir našumas
Modulio pagrindas – spartus žeminantis (buck) keitiklis, suprojektuotas išlaikyti stabilią išėjimo įtampą net ir esant staigiems apkrovos pokyčiams. Priimama įėjimo įtampa nuo 5V iki 40V DC leidžia modulį naudoti su įvairiais šaltiniais: daugiacelėmis LiPo baterijomis, kompiuterių maitinimo blokais, laboratoriniais šaltiniais ar žemos įtampos saulės baterijomis.
Du 25 apsisukimų potenciometrai suteikia galimybę tiksliai valdyti išėjimo įtampą (1.2V–35V) ir srovės ribą (0.2A–9A). Tai paverčia modulį universaliu įrankiu. Esant nuolatinei didesnei nei 7A apkrovai, rekomenduojame ant radiatoriaus pritvirtinti nedidelį ventiliatorių; dirbant mažesnėmis apkrovomis, 95% efektyvumas užtikrina optimalią temperatūrą be papildomo aušinimo.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 5V – 40V DC |
| Reguliuojama išėjimo įtampa | 1.2V – 35V DC |
| Maksimali įėjimo srovė | 9A |
| Reguliuojama išėjimo srovė | 0.2A – 9A |
| Maksimalus efektyvumas | 95% |
| Reguliavimo tipas | Daugiasūkiai potenciometrai (25 aps.) – įtampa ir srovė |
| Apsaugos | Trumpojo jungimo (atvirkštinis poliškumas per išorinį diodą) |
| Aušinimas | Aktyvusis (ventiliatorius) esant > 7A srovei |
| Plokštės matmenys | 65 × 48 × 24 mm |
| Tvirtinimas | 4 varžtai, skylės Ø 3 mm |
| Keitiklio tipas | Buck (Step Down) DC-DC |
Naudojimo instrukcija
- Prijunkite maitinimo šaltinį prie įėjimo gnybtų, laikydamiesi poliškumo (+ ir –). Įėjimo įtampa turi būti bent 1.5V didesnė už norimą išėjimo įtampą.
- Nustatykite išėjimo įtampą naudodami V-ADJ potenciometrą. Sukite lėtai – 25 apsisukimų mechanizmas leidžia pasiekti didelį tikslumą. Patikrinkite įtampą multimetru prie išėjimo gnybtų.
- Nustatykite srovės ribą naudodami I-ADJ potenciometrą. Prijunkite apkrovą ir reguliuokite iki norimos vertės, stebėdami srovę nuosekliai sujungtu ampermetru.
- Stebėkite temperatūrą esant didelėms apkrovoms. Jei srovė viršija 7A, pritvirtinkite ventiliatorių prie radiatoriaus ar tiesiai ant plokštės komponentų.
- Sumontuokite Schottky diodą (pvz., SB1040 ar analogą) teigiamoje įėjimo linijoje, jei yra rizika netyčia sumaišyti polius.
Pakuotės turinys

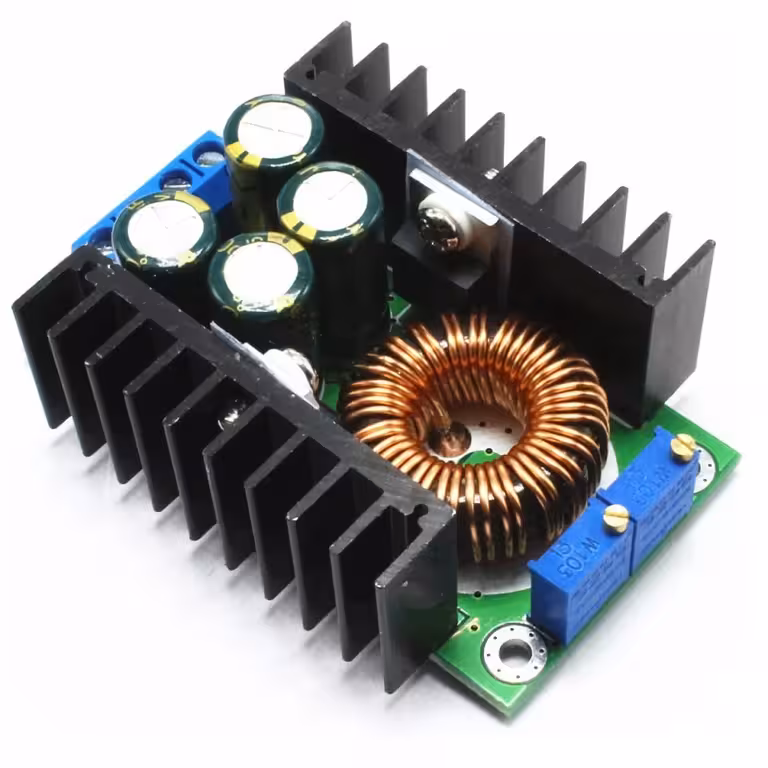

- 1x Reguliuojamas DC-DC žeminantis modulis 5-40V / 9A
Dažniausiai užduodami klausimai
Ar galiu naudoti šį modulį 3.7V LiPo baterijos įkrovimui iš 12V šaltinio?
Taip. Nustatykite 4.2V išėjimo įtampą (maksimali įtampa vienos celės LiPo baterijai) ir apribokite srovę pagal baterijos gamintojo rekomendacijas. Modulis veikia CC/CV režimu, kuris yra būtinas LiPo akumuliatorių įkrovimui.
Ar ventiliatorius būtinas visais atvejais?
Ne. Aktyvusis aušinimas reikalingas tik tada, kai nuolatinė išėjimo srovė viršija 7A. Esant mažesnėms apkrovoms, 95% efektyvumas užtikrina, kad komponentai neperkais.
Kaip apsaugoti modulį nuo neteisingo polių prijungimo?
Modulis neturi vidinės apsaugos nuo atvirkštinio poliškumo. Rekomenduojame nuosekliai įėjimo linijoje sumontuoti tinkamos srovės Schottky diodą (pvz., SB1040) – tai nebrangi priemonė, galinti išgelbėti modulį nuo netyčinės klaidos.
Ar šis modulis tinka kaip LED tvarkyklė (driveris)?
Taip. Nustatykite srovę pagal LED nominalią vertę, o įtampą – pagal reikiamą darbinę įtampą. Reguliuojamas srovės ribojimas leidžia šį modulį naudoti kaip efektyvų LED maitinimo šaltinį be papildomų komponentų.
