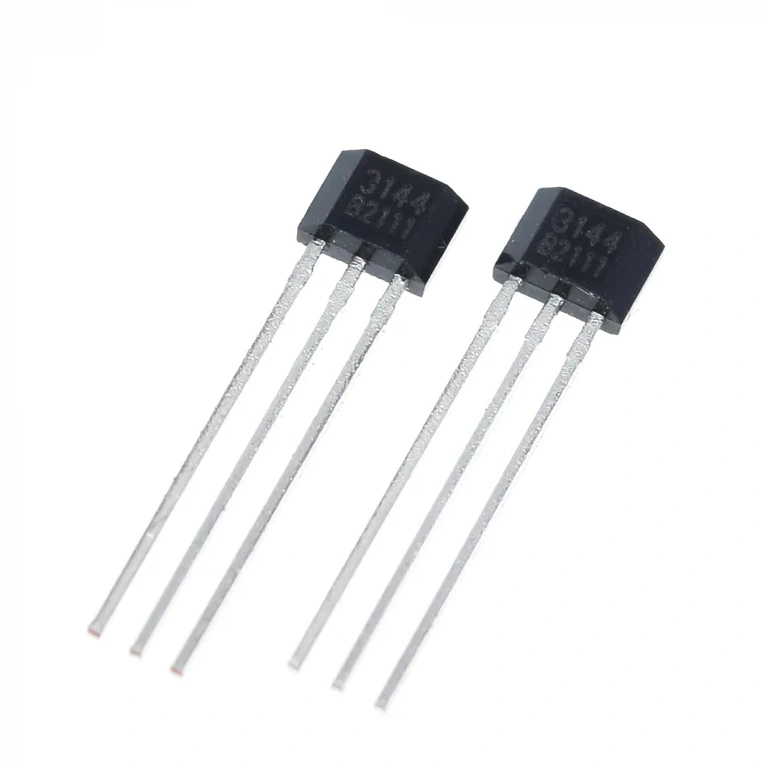

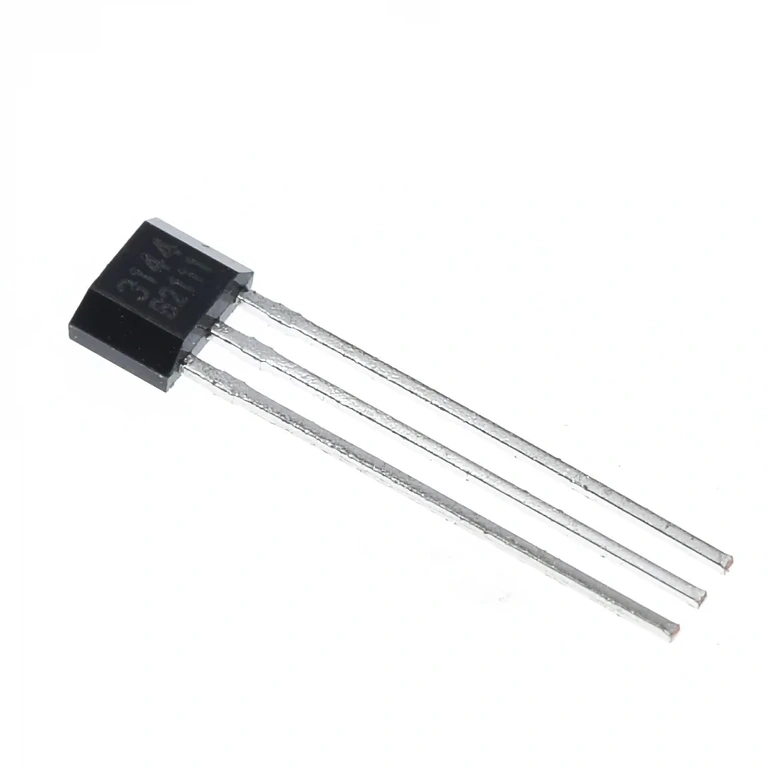

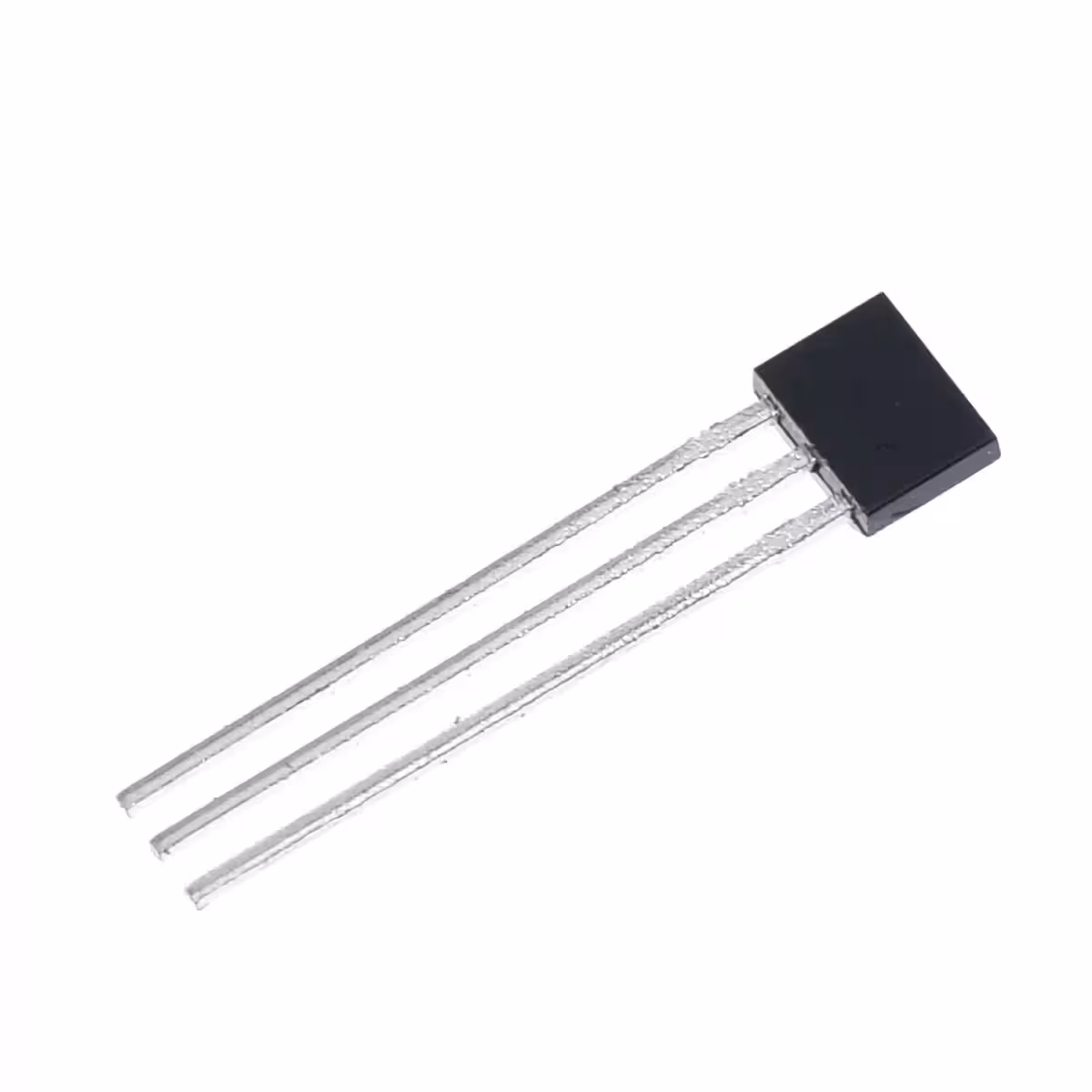

Bipoliniai magnetiniai HALL jutikliai BLDC varikliams – 3 vnt. komplektas pilnam remontui
Elektrinis variklis vibruoja pajudant, skleidžia keistus garsus ar visai neįsijungia? Dažniausiai dėl to kalti būtent HALL jutikliai. Šis 3 bipolinių magnetinių HALL jutiklių rinkinys yra patikimas sprendimas BLDC varikliams, naudojamiems elektriniuose dviračiuose, paspirtukuose, motoroleriuose ir riedžiuose (hoverboard) — nereikia keisti viso variklio ar valdiklio.
Pastaba: Rinkinyje yra 3 identiški jutikliai — tai tikslus kiekis, reikalingas pilnam standartinio 3 fazių BLDC variklio jutiklių pakeitimui.
Kodėl verta rinktis šį rinkinį? (Pagrindiniai privalumai):
- Platus suderinamumas — tiesiogiai pakeičia A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E modelius be jokių papildomų modifikacijų.
- Bipolinis aptikimas — reaguoja į magnetinius laukus abiem kryptimis, taip pašalinant komutacijos klaidas, kurios sukelia vibracijas ar variklio užstrigimą esant apkrovai.
- „Plug-and-play“ montavimas — standartiniai 3 kontaktai (VCC +5V, GND, signalas), tiesioginis prijungimas be papildomų laidų ar adapterių.
- Patikimas remontas — pakeisdami visus 3 jutiklius vienu metu, išvengsite rizikos, kad kitas jutiklis suges po kelių savaičių.
- Taupus sprendimas — išvengsite brangaus viso variklio ar valdiklio keitimo, kurie kainuoja 10–30 kartų daugiau.
Detalės ir veikimo principas
Kiekvienas jutiklis veikia Holo efekto principu: aptinka rotoriaus magnetinio lauko pokyčius ir siunčia skaitmeninį signalą į valdiklį, kuris tiksliai žino, kada perjungti fazes. Be šios informacijos variklis negali sklandžiai veikti arba išvis neįsijungia.
Išėjimo signalas svyruoja nuo 0V iki 3.2V, o jungtis prie variklio atliekama per 5 laidų jungtį: 2 laidai maitinimui (+5V ir GND) ir po vieną signalinį laidą kiekvienam jutikliui. Tai standartinė konfigūracija 36V ir 48V elektrinėms transporto priemonėms.
Kaip greitai patikrinti įtartiną jutiklį: priglauskite magnetą prie jutiklio korpuso ir multimetru išmatuokite įtampą signalo kontakte. Jei ji nekinta tarp 0V ir ~3.2V, jutiklis yra sugedęs ir jį reikia keisti. Jei visi jutikliai veikia, patikrinkite laidus variklio išėjimo zonoje bei paties valdiklio būklę.
| Parametras | Vertė / Detalė |
|---|---|
| Jutiklio tipas | Magnetinis bipolinis (Holo efektas) |
| Suderinami modeliai | A3144E, OH3144, Y3144, SS441A, 41F, OH41, SH41, SS41F, S41, SS49E, OH49E, 49E |
| Maitinimo įtampa | +5V DC |
| Išėjimo signalo įtampa | 0V – 3.2V (skaitmeninis) |
| Kontaktų skaičius | 3 (VCC, GND, signalas) |
| Variklio jungtis | 5 laidų jungtis (2 maitinimo + 3 signaliniai) |
| Taikymo sritys | Elektriniai dviračiai, paspirtukai, motoroleriai, riedžiai |
| Kiekis pakuotėje | 3 jutikliai |
Pakuotės turinys
- 3x Magnetinis bipolinis HALL jutiklis (suderinamas su A3144E, 41F, SS41F ir analogais)
Dažniausiai užduodami klausimai
Kaip žinoti, kad sugedo būtent HALL jutikliai?
Klasikiniai simptomai: variklis neįsijungia, startuoja su stipria vibracija arba stringa esant apkrovai. Greitas testas: priglauskite magnetą prie kiekvieno jutiklio ir multimetru išmatuokite įtampą signalo kontakte — ji turi svyruoti tarp 0V ir ~3.2V. Jei įtampa nekinta, jutiklis sugedęs.
Ar jie suderinami su mano elektriniu varikliu?
Jei jūsų variklyje naudojami A3144, 41F, SS41F tipo jutikliai arba bet kurie kiti lentelėje nurodyti analogai — taip, jie yra tiesiogiai suderinami. Tinka daugumai 36V ir 48V BLDC variklių, naudojamų dviračiuose, paspirtukuose ir kitose elektrinėse transporto priemonėse.
Kodėl reikia keisti visus 3, jei tikriausiai sugedo tik vienas?
Visi jutikliai dirbo tą patį laiką ir patyrė tą patį nusidėvėjimą. Jei vienas sugedo, kiti du taip pat yra prie ribos. Pakeitus visus iškart, išvengsite papildomo darbo ir rizikos, kad kitas jutiklis suges po kelių savaičių.
Ar montavimui reikia specialių techninių žinių?
Ne, tačiau reikės išardyti variklio korpusą. Prieš atjungdami laidus, nufotografuokite jų išdėstymą — tai sutaupys laiko surenkant. Specialių įrankių nereikia, pakanka vidutinių techninių įgūdžių.
