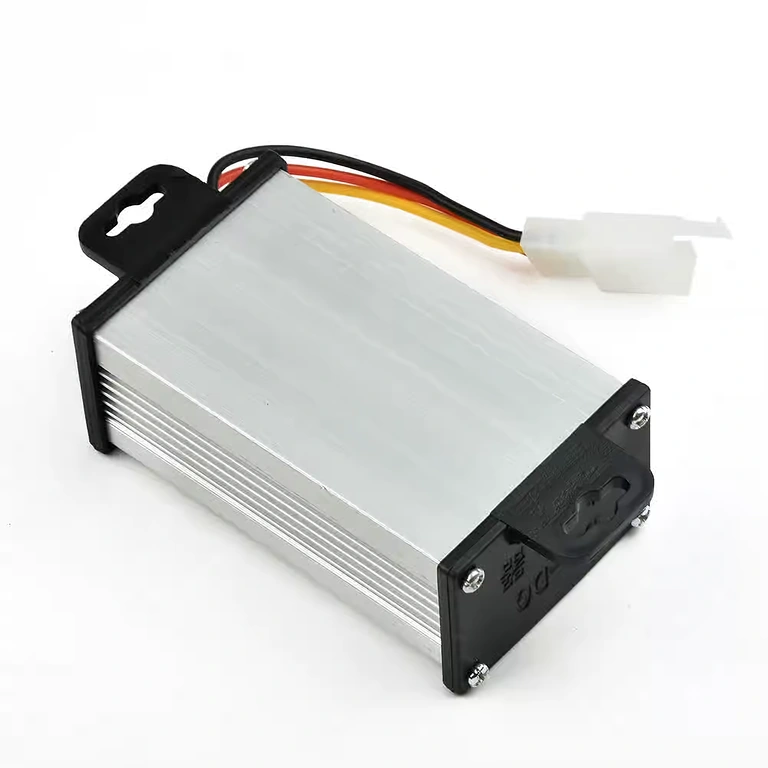

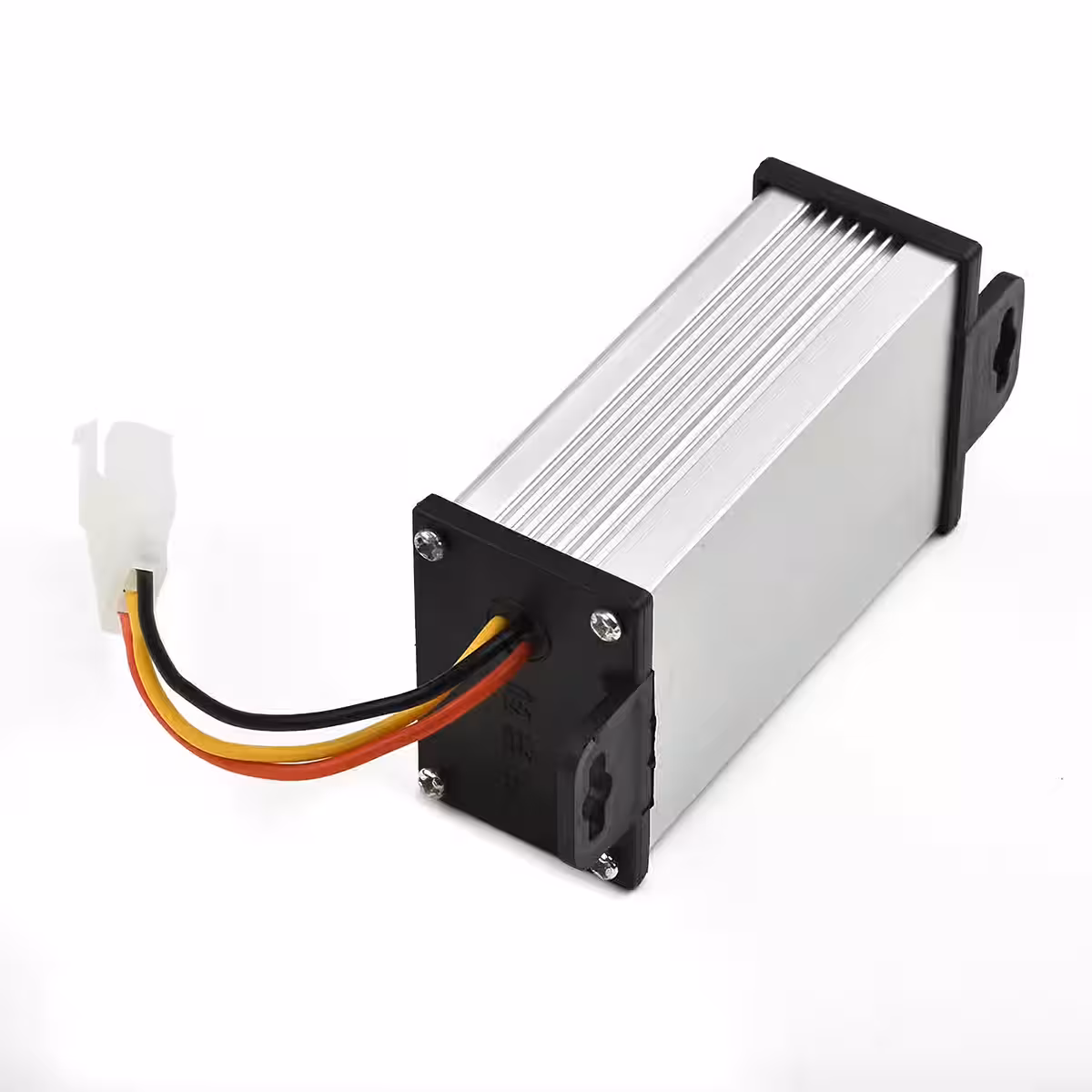

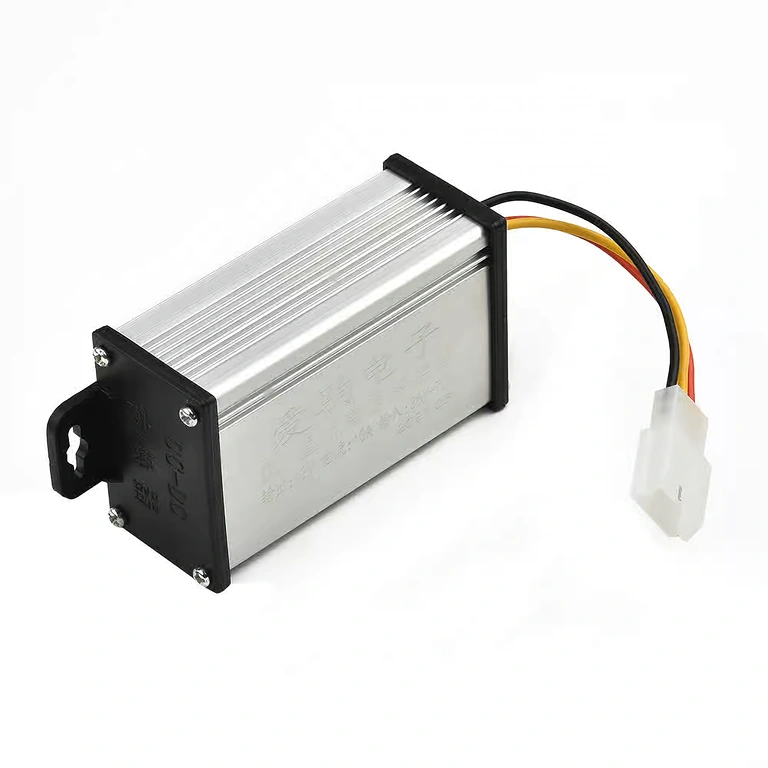

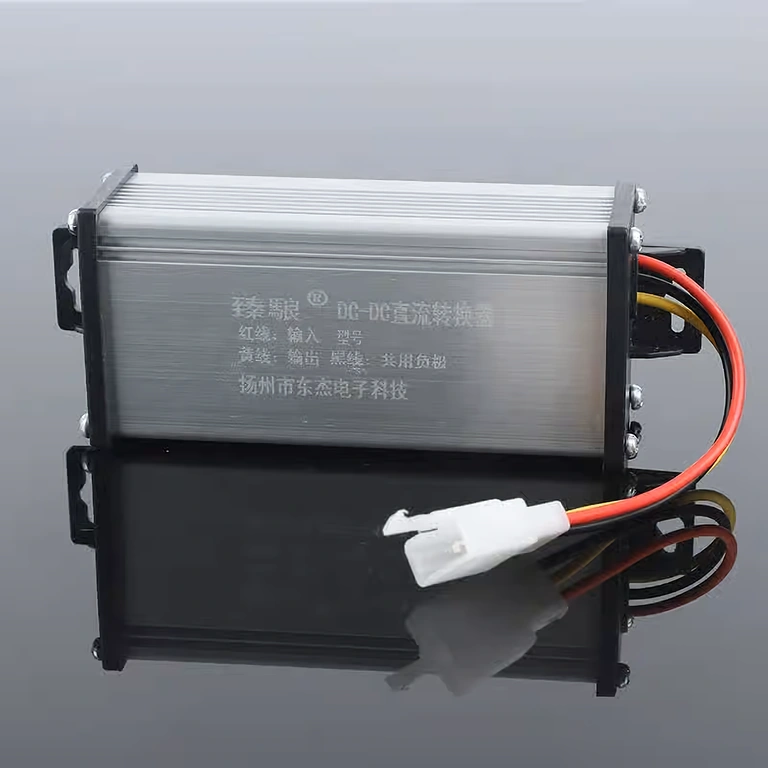

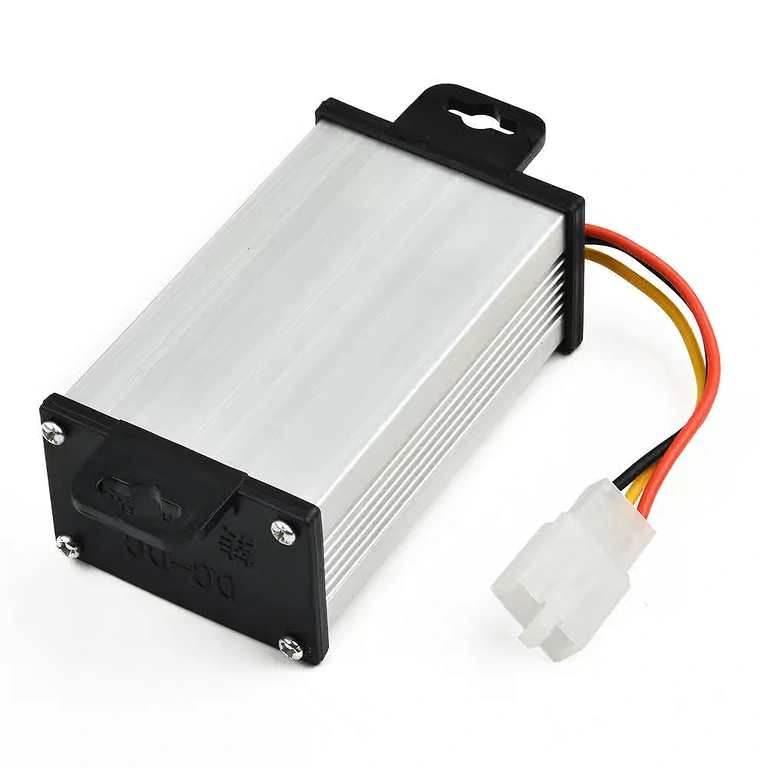

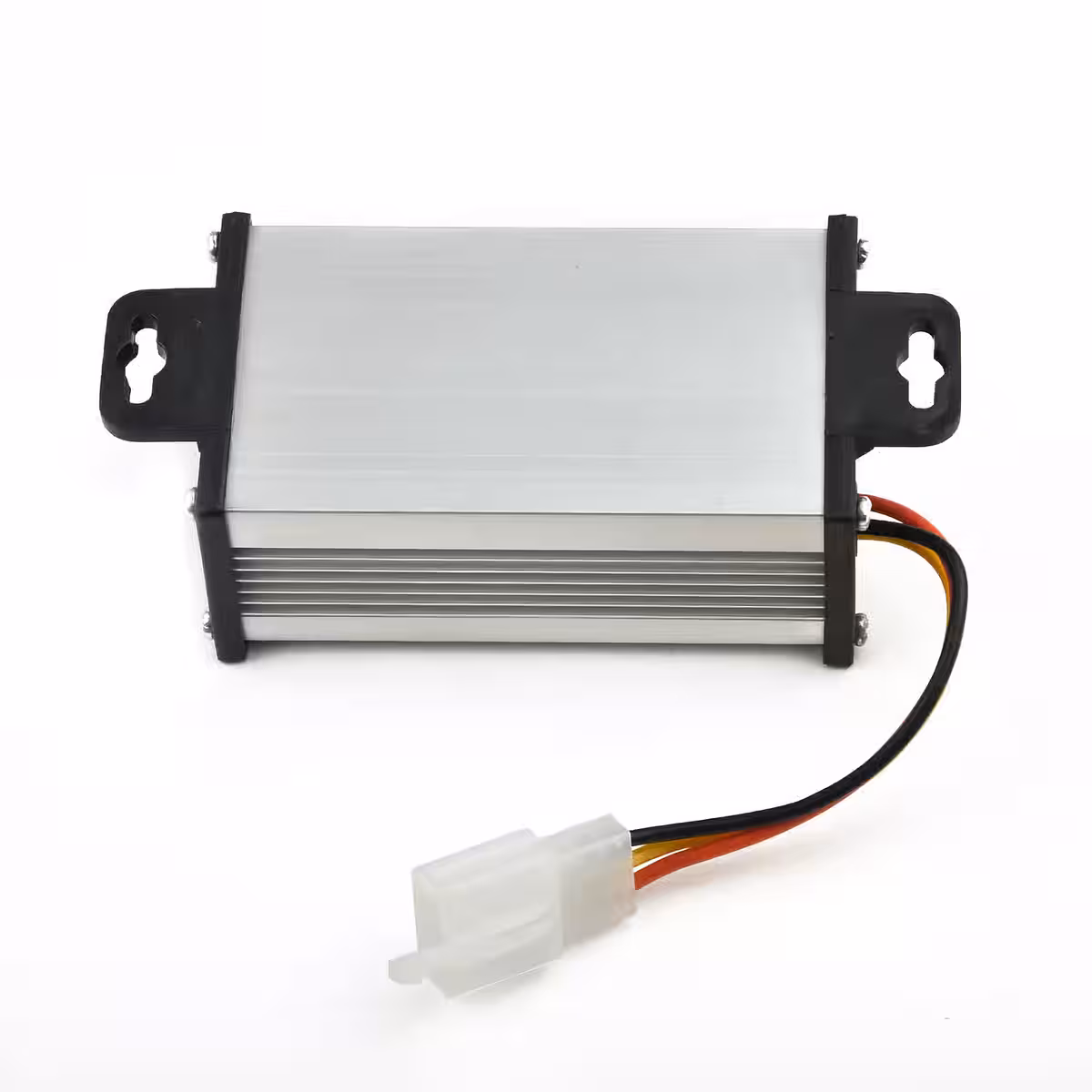

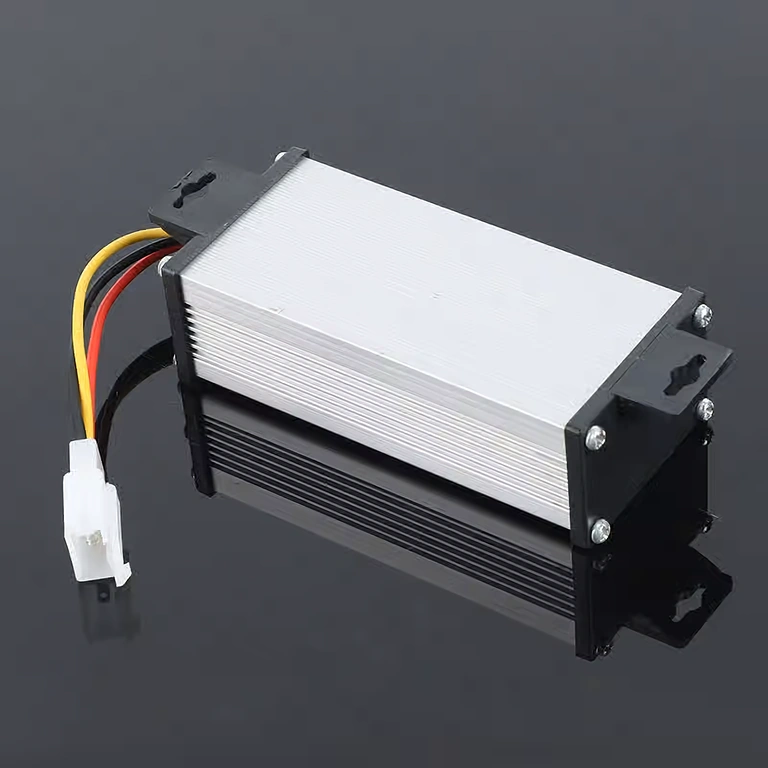

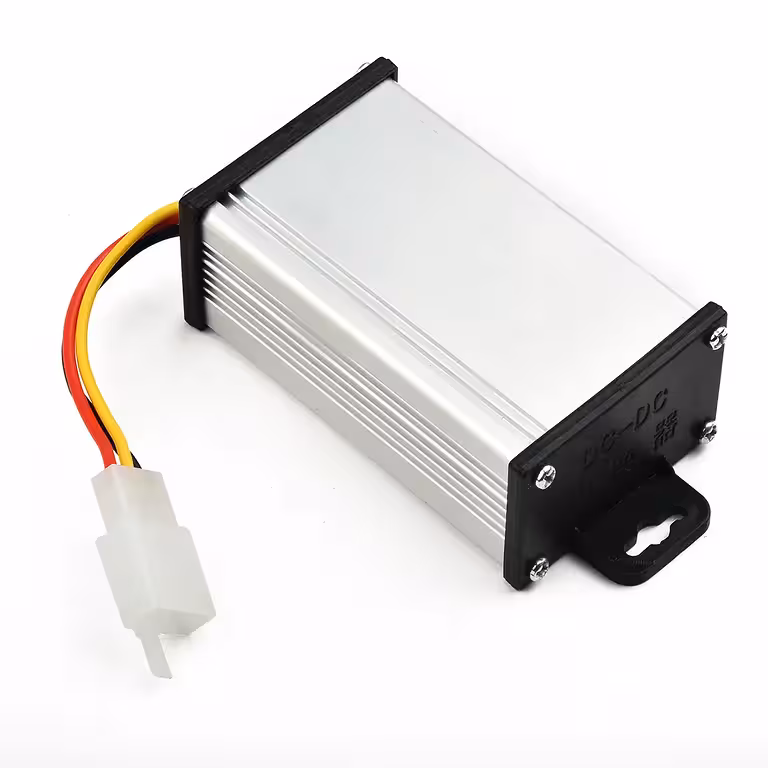

DC-DC žingsninis (step-down) keitiklis 36V–72V į 12V – 96% efektyvumas be energijos nuostolių
Turite 48V elektrinį paspirtuką, 60V elektrinį dviratį ar autonominę saulės energijos sistemą ir norite maitinti 12V įrenginius be nereikalingų energijos nuostolių, būdingų linijiniams reguliatoriams? Šis DC-DC žingsninis keitiklis yra būtent tai, ko ieškote: jis konvertuoja bet kokią įtampą nuo 36V iki 72V į stabilų 12V, pasiekdamas net ~96% efektyvumą. Tai reiškia, kad iš baterijos paimti 100W virsta 96W naudingos galios jūsų įrenginiams.
Pastaba: Išėjimo įtampa yra fiksuota 12V ir nėra reguliuojama. Įsitikinkite, kad bendra prijungtų prietaisų srovė neviršija 10A (iš viso 120W).
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Suderinamumas su 36V, 48V, 60V ir 72V — tinka populiariausioms elektrinių paspirtukų, motorolerių ir dviračių baterijų sistemoms be jokių papildomų modifikacijų.
- ~96% efektyvumas — skirtingai nei klasikiniai linijiniai reguliatoriai, kurie 30–40% energijos paverčia šiluma, šis keitiklis išlieka vėsus ir taupus.
- Triguba apsaugos sistema — apsauga nuo perkaitimo, viršįtampių ir trumpojo jungimo saugo tiek patį modulį, tiek prijungtus įrenginius net ir klaidingo pajungimo atveju.
- 120W nuolatinė galia — pakankamai galios vienu metu maitinti vaizdo stebėjimo kamerą, GPS sekiklį, LED apšvietimą, 4G maršrutizatorių ar ventiliatorių.
- Kompaktiškas dydis (88×48×30 mm) — lengvai telpa techniniame skyriuje, po sėdyne ar akumuliatorių dėžėje be jokių papildomų pritaikymų.
- Spalvomis koduoti laidai — raudonas, juodas, geltonas: pajungsite per 5 minutes be multimetro ir rizikos sumaišyti polius.
Detalės ir našumas
Modulis naudoja aukšto dažnio perjungimo (buck) topologiją — tai reiškia, kad energija nėra išsklaidoma kaip šiluma, o aktyviai konvertuojama. Rezultatas: stabilus veikimas net esant apkrovai, artimai maksimaliai, be būtinybės naudoti išorinį radiatorių įprastomis sąlygomis. Apsauga nuo trumpojo jungimo suveikia akimirksniu, jei laidas atsijungia ar netyčia paliečia korpusą, o apsauga nuo perkaitimo automatiškai išjungia modulį, jei aplinkos temperatūra tampa per aukšta. Atvėsus, veikimas atsinaujina automatiškai.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | DC 36V – 72V (suderinamas su 36V, 48V, 60V, 72V) |
| Išėjimo įtampa | DC 12V (fiksuota, nereguliuojama) |
| Maksimali išėjimo srovė | 10A nuolatinė |
| Maksimali galia | 120W |
| Konversijos efektyvumas | ~96% |
| Integruotos apsaugos | Nuo perkaitimo, viršįtampių, trumpojo jungimo |
| Keitiklio tipas | Žingsninis (Buck), aukšto dažnio perjungimas |

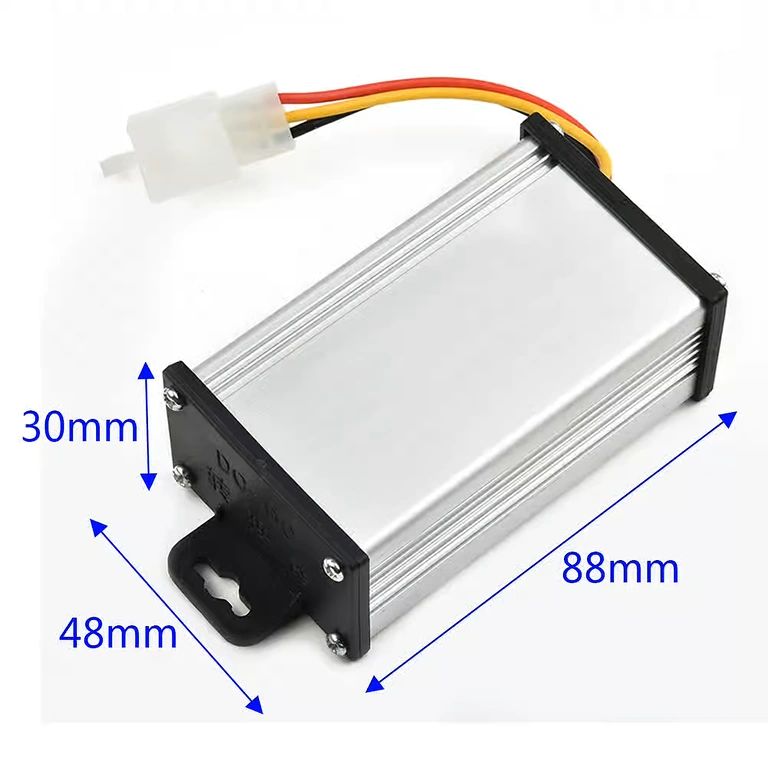

| Matmenys | 88 × 48 × 30 mm |
| Laidų spalvos | Raudonas (+IN), Juodas (GND), Geltonas (+OUT 12V) |
| IP apsaugos klasė | Nesertifikuota — rekomenduojama montuoti apsaugotame korpuse |
| Tipinis pritaikymas | Elektriniai paspirtukai, dviračiai, motoroleriai, saulės sistemos, LED, GPS, CCTV, maršrutizatoriai |
Pajungimo ir naudojimo instrukcijos
- Prieš atliekant bet kokius elektros darbus, atjunkite bateriją.
- Prijunkite raudoną laidą (+IN) prie teigiamo baterijos poliaus (36V–72V).
- Prijunkite juodą laidą (GND) prie neigiamo baterijos poliaus ir įrenginio masės.
- Prijunkite geltoną laidą (+OUT 12V) prie maitinamo įrenginio teigiamo poliaus (LED, GPS, kamera ir kt.).
- Įsitikinkite, kad bendra visų prijungtų įrenginių srovė neviršija 10A. Optimaliam ilgaamžiškumui rekomenduojame neviršyti 80–90% apkrovos (maks. 96–108W nuolatiniam darbui).
- Prijunkite bateriją ir patikrinkite veikimą — 12V išėjimas taps aktyvus iškart.
- Montuokite modulį vėdinamoje vietoje, apsaugotoje nuo tiesioginės drėgmės ir stiprios vibracijos.
Pakuotės turinys
- 1× DC-DC žingsninis keitiklis 36V–72V į 12V 10A 120W
- Prijungimo laidai (raudonas +IN, juodas GND, geltonas +OUT 12V)
Dažniausiai užduodami klausimai
Ar galiu naudoti šį keitiklį 48V elektriniam paspirtukui?
Taip, be jokių problemų. 48V įtampa puikiai patenka į 36V–72V diapazoną. Prijunkite laidus pagal instrukciją ir maitinkite GPS, LED žibintus ar signalizaciją tiesiai nuo paspirtuko baterijos.
Ar 12V išėjimo įtampa yra reguliuojama?
Ne. Išėjimas yra fiksuotas 12V — jokių reguliavimo potenciometrų nėra. Jei jums reikalinga kitokia išėjimo įtampa, ieškokite reguliuojamo žingsninio keitiklio (su potenciometru ar ekranu).
Kas nutiks, jei viršysiu 10A išėjimo srovę?
Integruota apsauga automatiškai išjungs modulį, kad būtų išvengta gedimų. Veikimas atsinaujins savaime, kai apkrova sumažės arba modulis atvės. Visgi, nuolatinis perkrovimas trumpina tarnavimo laiką — tinkamai įvertinkite prietaisų galingumą iš anksto.
Ar veikia autonominėse saulės sistemose?
Taip, su sąlyga, kad nuolatinė įtampa (DC) iš akumuliatorių yra tarp 36V ir 72V. Galite maitinti LED apšvietimą, maršrutizatorius, stebėjimo kameras ar kitą 12V įrangą tiesiai iš fotovoltinės sistemos.
Ar jis atsparus vandeniui ar dulkėms?
Jis neturi sertifikuotos IP apsaugos klasės. Jei montuojate elektrinėse transporto priemonėse, kurios bus eksploatuojamos lyjant ar dulkėtoje aplinkoje, būtinai įdėkite jį į sandarų korpusą arba apsaugotą skyrių.
