4 kanalų 433MHz relės modulis – valdykite iki 4 įrenginių vienu pulteliu
Norite patogiai valdyti vartus, roletus ar apšvietimo sistemą be laidų? Su šiuo imtuvu ir dviem komplekte esančiais pulteliais galėsite automatizuoti iki 4 nepriklausomų grandinių – be elektriko pagalbos ar papildomų pirkinių. 4 kanalų 433MHz relės modulis yra paruoštas naudojimui iškart išėmus iš pakuotės.
Pastaba: Komplekte yra imtuvo modulis su 4 relėmis ir 2 pulteliai su 4 mygtukais. Reikalingas 12V DC maitinimo šaltinis (į komplektą neįeina).
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Pilnas komplektas — imtuvo modulis ir 2 pulteliai vienoje pakuotėje, jokių paslėptų išlaidų.
- 4 visiškai nepriklausomi kanalai — vienu metu valdykite vartus, roletus, siurblį ir apšvietimą, kiekvienam priskirdami atskirą mygtuką.
- 3 programuojami veikimo režimai — „Momentary“ (impulsinis), „ON/OFF“ (įjungti/išjungti) ir „Latched“ (fiksuotas), pritaikomi bet kokio tipo elektros apkrovai.
- Iki 2000W komutavimo galia — tiesiogiai valdykite variklius, siurblius ar pavaras be papildomų išorinių relių.
- -105 dBM jautrumas — stabilus ryšys net per sienas ar didesniu atstumu nuo imtuvo.
- Darbinė temperatūra nuo -20°C iki +80°C — patikimai veikia lauke žiemą arba nešildomose pramoninėse patalpose.
- „Self-learning“ programavimas — naują pultelį susiesite per kelias sekundes be specialios įrangos.
Techninės detalės ir našumas
Imtuvas veikia 433.92 MHz dažniu su ASK moduliacija, todėl yra suderinamas su dauguma rinkoje esančių standartinių pultelių. „Self-learning“ (mokymosi) technologija panaikina poreikį naudoti jungiklius (dipswitch) ar sudėtingus rankinius nustatymus – pultelį susiesite intuityviai. 8.5 mA statinė srovė užtikrina minimalias energijos sąnaudas budėjimo režimu, o 4 relių išvestys gali būti konfigūruojamos individualiai arba poromis (2CH režimai) sudėtingesniems automatizavimo scenarijams.
| Parametras | Vertė / Detalė |
|---|---|
| Maitinimo įtampa | 12V DC |
| Veikimo dažnis | 433.92 MHz |
| Signalo moduliacija | ASK |
| Kodavimo metodas | „Self-learning“ (mokymosi kodas) |
| Kanalų skaičius | 4 nepriklausomi kanalai |
| Veikimo režimai | Momentary / ON-OFF / Latched / 2CH |
| Statinė srovė | 8.5 mA |
| Maksimali komutavimo galia | 2000W |
| Imtuvo jautrumas | -105 dBM |
| Darbinė temperatūra | -20°C ~ +80°C |
| Pridedami pulteliai | 2 vnt. (po 4 mygtukus) |
Programavimo ir naudojimo instrukcija
- Prijunkite modulį prie 12V DC maitinimo ir palaukite, kol LED indikatorius pradės šviesti nuolat.
- Paspauskite mygtuką ant plokštės aštuonis kartus, kad visiškai atstatytumėte sistemos gamyklinius nustatymus – mirksėjimas patvirtins sėkmingą atstatymą.
- Palaukite, kol LED indikatorius stabilizuosis. Šiuo metu pultelio nenaudokite.
- Pasirinkite norimą režimą paspausdami mygtuką ant plokštės atitinkamą skaičių kartų, tada paspauskite norimą pultelio mygtuką, kai LED indikatorius šviečia ryškiai:
- Momentary (impulsinis): 1 paspaudimas — relė aktyvi tik tol, kol laikote nuspaudę mygtuką.
- ON/OFF (įjungti/išjungti): 2 paspaudimai — vienas paspaudimas įjungia, kitas išjungia.
- Latched (fiksuotas): 3 paspaudimai — relė išlieka paskutinėje nustatytoje padėtyje.
- 2CH 1+2 režimas: 4 paspaudimai — vienalaikis 1 ir 2 kanalų aktyvavimas.
- 2CH 1+3 režimas: 5 paspaudimai — vienalaikis 1 ir 3 kanalų aktyvavimas.
- 2CH 2+3 režimas: 6 paspaudimai — vienalaikis 2 ir 3 kanalų aktyvavimas.
- 2CH 3+3 režimas: 7 paspaudimai — speciali dvigubo 3 kanalo konfigūracija.
- Pilnas RESET: 8 paspaudimai — ištrina visus nustatymus ir įrašytus pultelius.

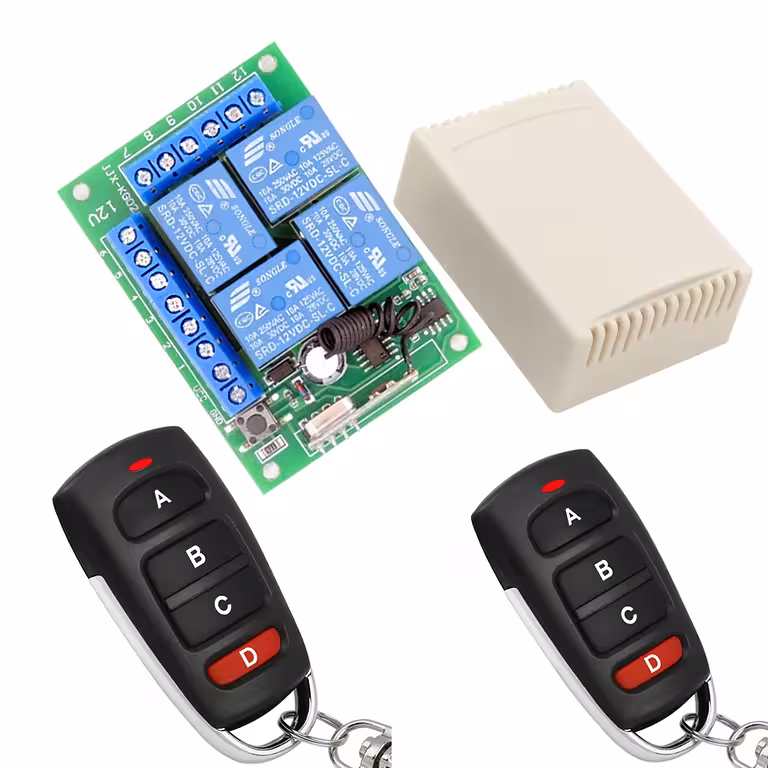

Pakuotės turinys
- 1x RF imtuvo modulis su 4 nepriklausomomis relėmis (12V DC)
- 2x Nuotolinio valdymo pultelis su 4 mygtukais (433.92 MHz)
Dažniausiai užduodami klausimai
Ar prie to paties modulio galima pridėti daugiau pultelių?
Taip. Naudodami „self-learning“ procedūrą, galite susieti tiek pultelių, kiek reikia (suderinamų su 433.92 MHz dažniu ir ASK moduliacija). Tiesiog pakartokite programavimo veiksmus kiekvienam naujam pulteliui neatlikdami gamyklinių nustatymų atstatymo.
Koks praktinis skirtumas tarp „Momentary“, „ON/OFF“ ir „Latched“?
„Momentary“ tinka durų skambučiams ar trumpalaikiam aktyvavimui – relė veikia tik laikant mygtuką. „ON/OFF“ veikia kaip įprastas jungiklis – paspaudus įsijungia, paspaudus dar kartą – išsijungia. „Latched“ išlaiko būseną nepriklausomai nuo paspaudimų skaičiaus – idealu varikliams su automatiniu sustojimu.
Ar veikia su esamomis vartų ar garažo durų automatikomis?
Dažniausiai taip, jei esama sistema priima relės komandas ir veikia 12V įtampa. Prieš montuodami patikrinkite maitinimo įtampą ir jūsų valdiklio priimamą signalo tipą.
Ar 12V maitinimo šaltinis yra komplekte?
Ne. Pakuotėje yra tik imtuvo modulis ir 2 pulteliai. 12V DC maitinimo šaltinį reikia įsigyti atskirai.
Ar galima montuoti lauke arba vietose su ekstremaliomis temperatūromis?
Taip. Modulis atlaiko temperatūrą nuo -20°C iki +80°C, todėl tinka tiek šaltoms žiemoms, tiek karštoms pramoninėms patalpoms. Jei montuojate lauke, apsaugokite nuo tiesioginio drėgmės poveikio arba naudokite sandarią dėžutę.
