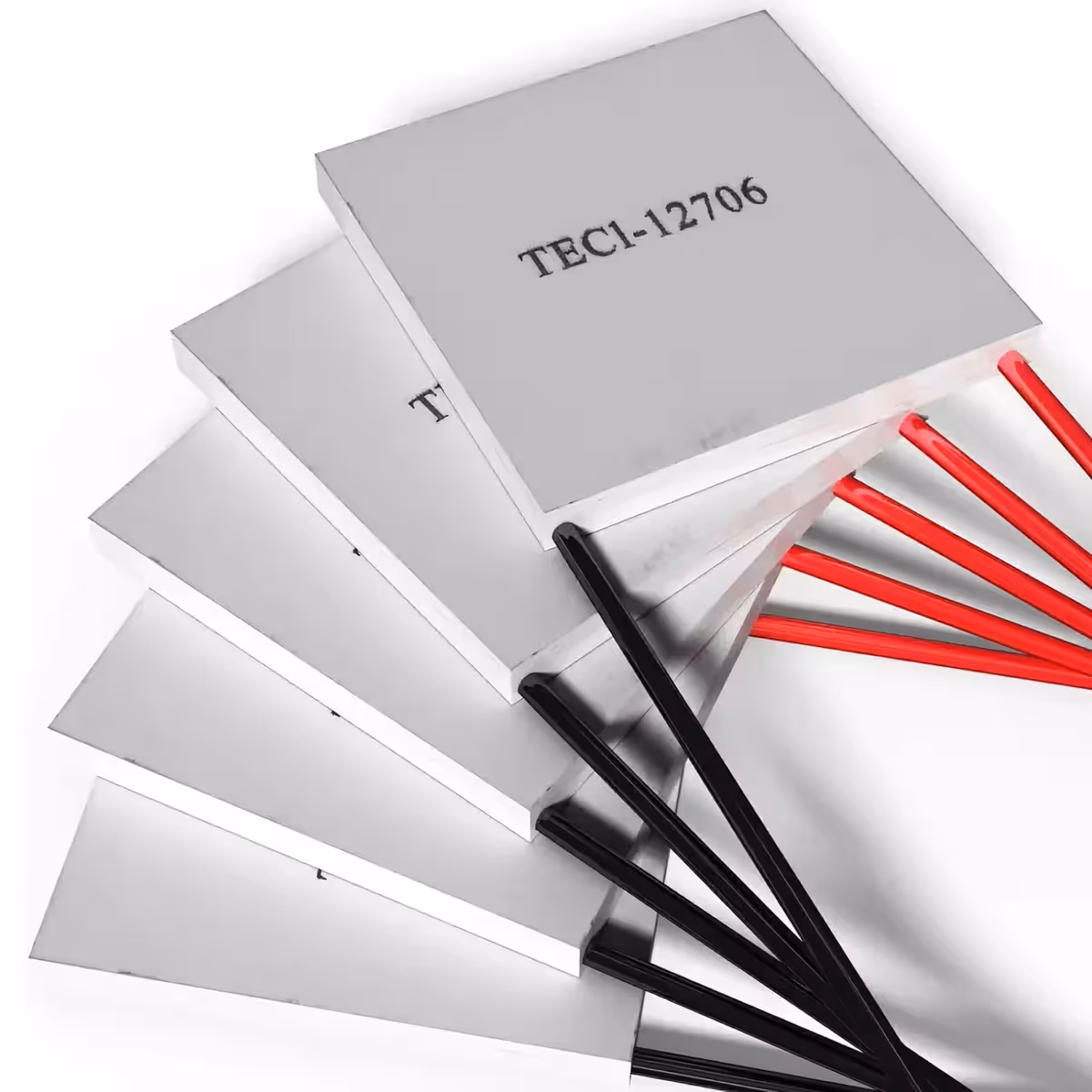

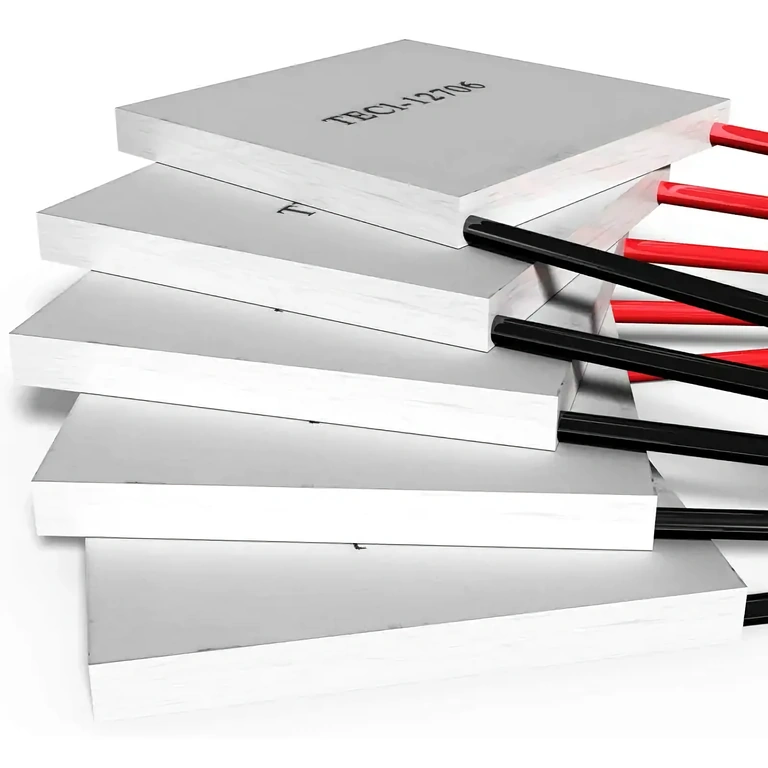

Peltier elementas TEC1-12706 – tikslus termoelektrinis aušinimas be triukšmo ir kompromisų
Reikia atvėsinti komponentą nenaudojant triukšmingų ventiliatorių ar sudėtingų sistemų? Peltier modulis TEC1-12706 vėsina pasitelkdamas puslaidininkinį efektą — jokių judančių dalių, jokios vibracijos, jokio triukšmo. Šaltoji pusė ženkliai sumažina temperatūrą aplinkos atžvilgiu, o karštoji pusė efektyviai išsklaido paimtą šilumą. Viskas telpa į kompaktišką 40 × 40 mm korpusą.
Pastaba: Eksploatacija be radiatoriaus ant karštosios pusės negrįžtamai sugadins modulį. Prieš prijungdami maitinimą, būtinai sumontuokite šilumos išsklaidymo radiatorių.
Kodėl verta rinktis TEC1-12706 modulį? (Pagrindiniai privalumai):
- 6A maksimali srovė (palyginti su 5A TEC1-12705) — 60W aušinimo galia (vietoj 50W), užtikrinanti didesnį temperatūrų skirtumą tarp pusių
- Jokių judančių dalių — visiškai tylus veikimas, nėra vibracijų, ilgesnis tarnavimo laikas lyginant su mechaniniais sprendimais
- Pridedami 2 paketėliai termo pastos — optimalus šiluminis kontaktas iškart po įdiegimo, nereikia papildomai pirkti
- Suderinamas su PWM valdymu — įtampa nuo 0 iki 15,2V leidžia tiksliai reguliuoti aušinimo galią be staigių šuolių
- Platus temperatūros diapazonas: nuo -30°C iki +70°C — tinka ekstremalioms sąlygoms, nuo nešiojamų šaldytuvų iki pramoninių įrenginių
Detalės ir našumas
Esant 12V įtampai ir 6A srovei, modulis sugeneruoja iki 60W šilumos srautą — tai pakankama galia kompaktiškų procesorių, CCD jutiklių ar lazerinių kamerų aušinimui. Termoelektriniai puslaidininkiai užtikrina pastovų ir pakartojamą šilumos perdavimą, kuris laikui bėgant nemažėja, jei laikomasi montavimo sąlygų. Pakeitus poliariškumą, modulis tampa tiksliu kaitinimo elementu — tas pats komponentas, dvi funkcijos.
| Parametras | Vertė / Detalė |
|---|---|
| Modelis | TEC1-12706 |

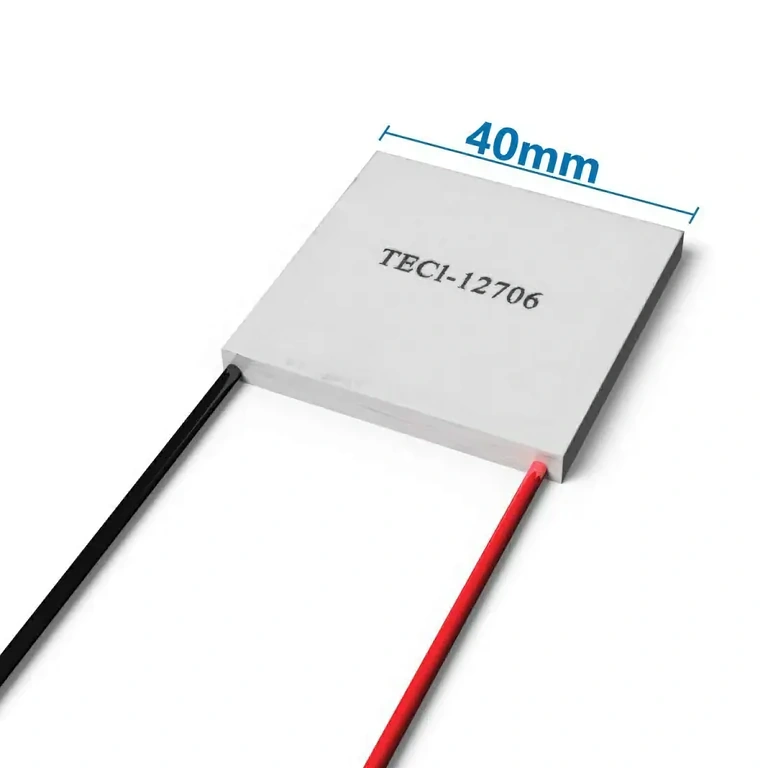

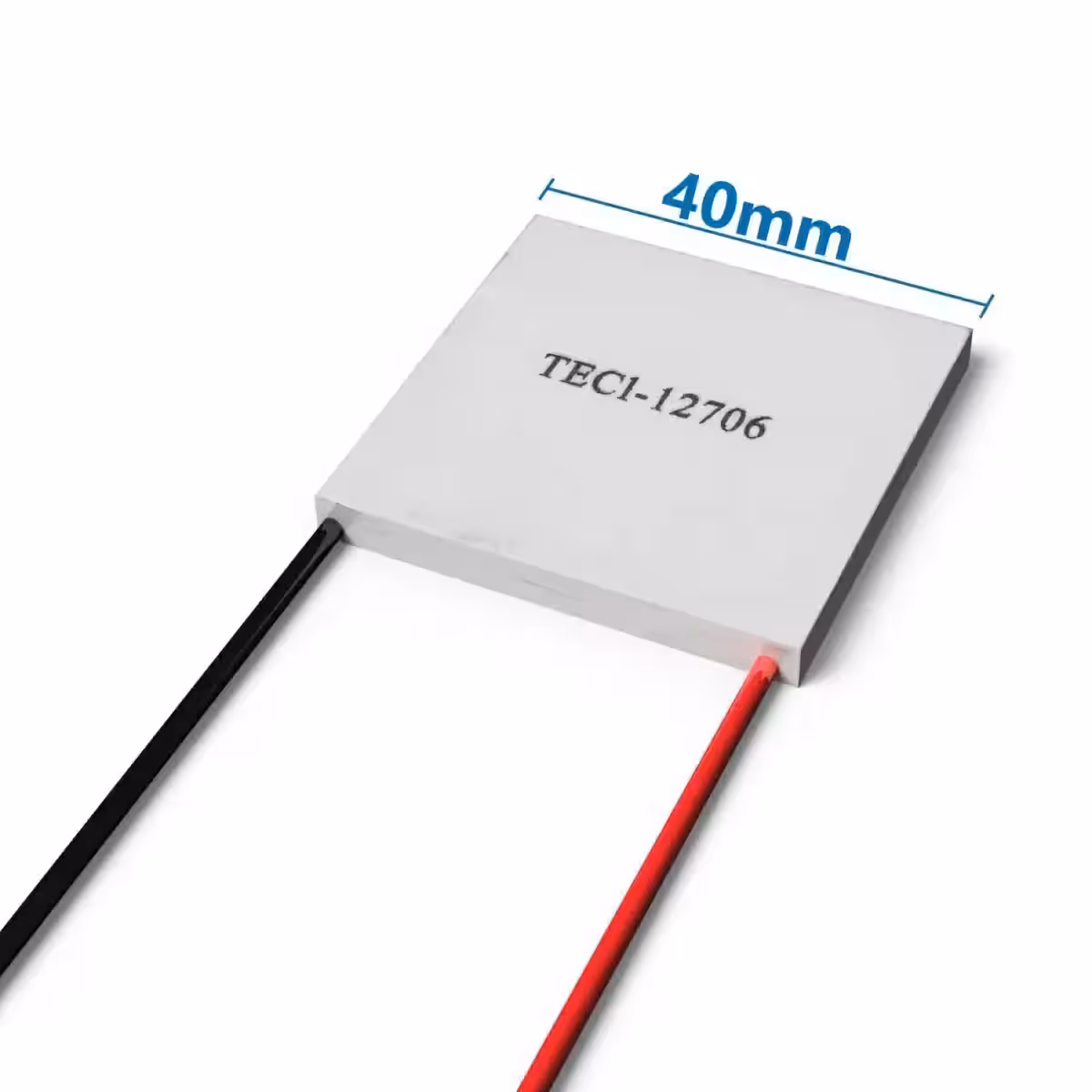

| Matmenys | 40 mm × 40 mm |
| Darbinė įtampa | 0 – 15,2 V (rekomenduojama 12V) |
| Maksimali darbinė srovė | 6 A |
| Maksimali galia | 60 W |
| Darbinė temperatūra | nuo -30°C iki +70°C |
| Konstrukcijos tipas | Termoelektrinis puslaidininkis (Peltier efektas) |
| Judančios dalys | Nėra (tylus veikimas) |
| Pridedami priedai | 2 paketėliai termo pastos |
Pakuotės turinys
- 1 × Peltier modulis TEC1-12706 (40 mm × 40 mm, 12V, 60W)

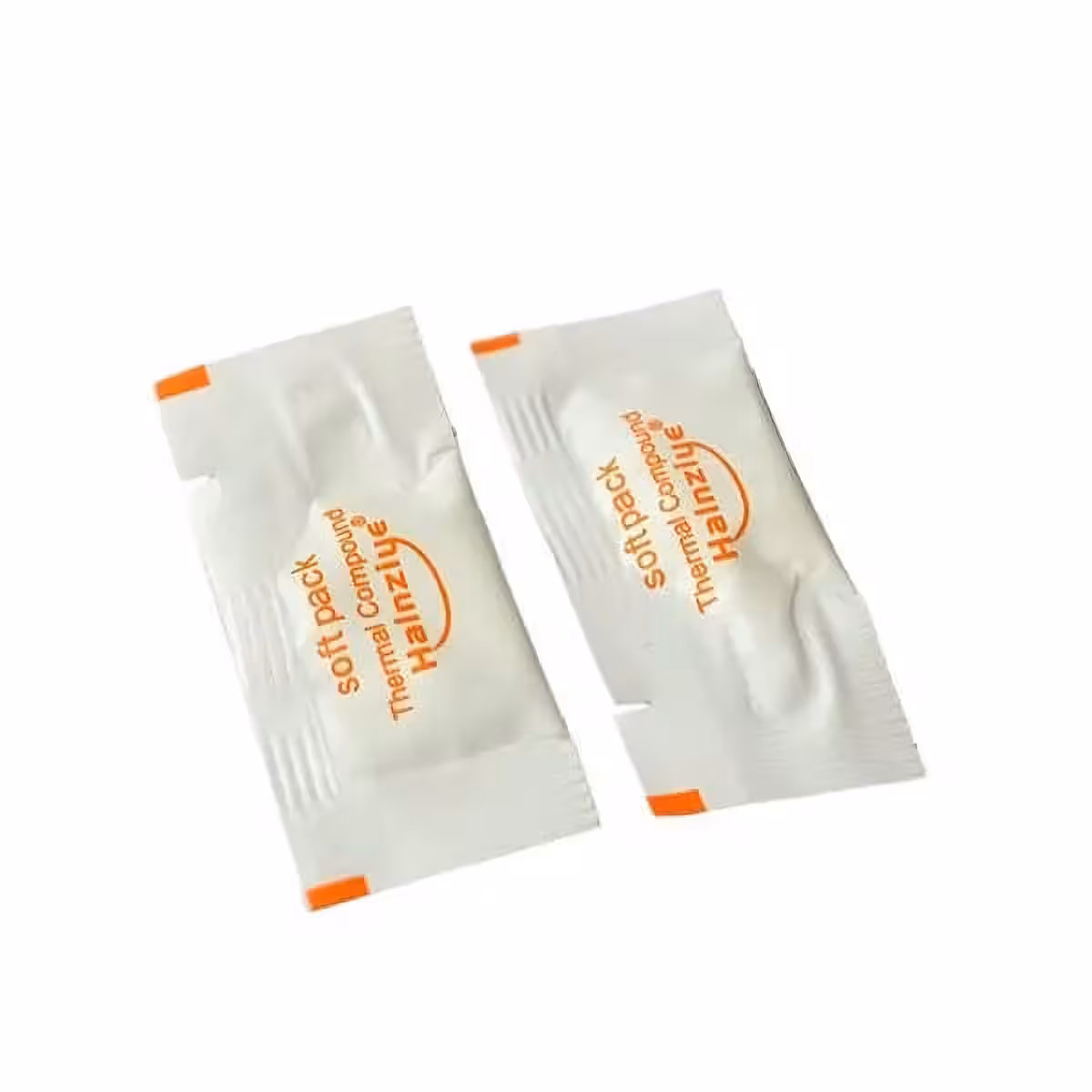

- 2 × Paketėliai termo pastos optimaliam šiluminiam kontaktui
Dažniausiai užduodami klausimai
Ar Peltier moduliui TEC1-12706 būtinas radiatorius?
Taip, tai yra būtina. Be radiatoriaus ant karštosios pusės, temperatūra greitai viršija maksimalią ribą ir modulis per kelias minutes negrįžtamai sugenda. Naudokite radiatorių su ventiliatoriumi, jei įrenginį eksploatuosite maksimalia galia.
Kuo jis skiriasi nuo TEC1-12705?
TEC1-12706 atlaiko 6A srovę (vietoj 5A), todėl pasiekia 60W aušinimo galią (vietoj 50W). Didesnis temperatūrų skirtumas tarp pusių yra itin svarbus, kai reikia vėsinti žemiau 0°C arba pasiekti didelį terminį gradientą.
Ar jis gali veikti kaip kaitinimo elementas?
Taip. Tiesiog sukeiskite maitinimo laidų poliariškumą ir pusės pakeis savo funkcijas — šaltoji taps karštąja. Tas pats modulis, dvejopa paskirtis.
Ar galima valdyti aušinimo galią PWM arba kintamos įtampos būdu?
Taip. Modulis linijiškai reaguoja į 0–15,2V įtampą. Naudodami PWM valdiklį ar reguliuojamą maitinimo šaltinį, galite tiksliai nustatyti suvartojamą galią ir terminio efekto intensyvumą — tai labai naudinga kuriant DIY termostatus ar sistemas su Arduino ir Raspberry Pi.
