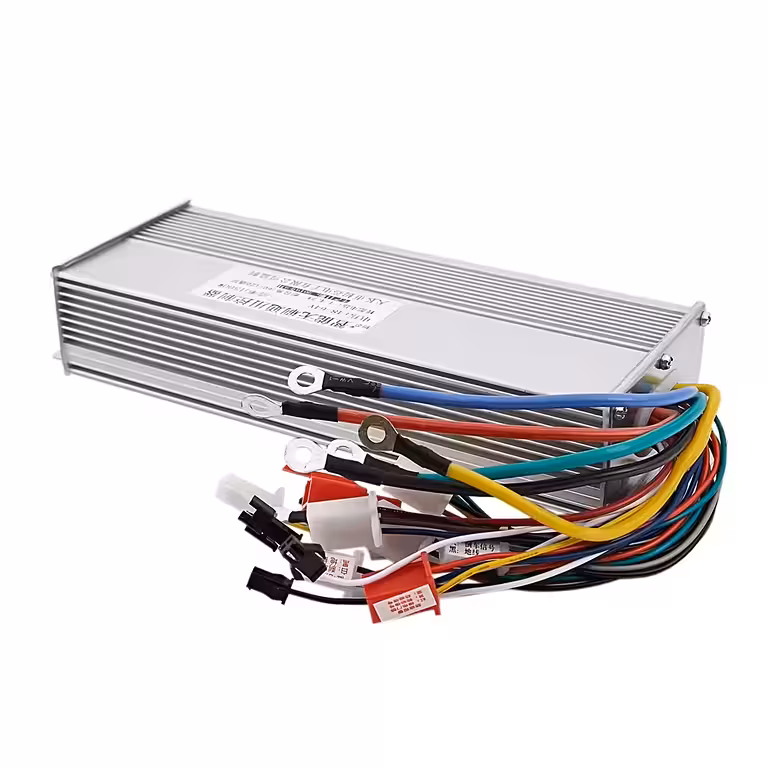

Brushless valdiklis 48V–60V, 1000W–1500W – sklandžiam ir galingam elektrinio paspirtuko ar dviračio darbui
Pakeitėte bateriją, turite galingą variklį, tačiau transporto priemonė vis tiek „ožiuojasi“ ir netraukia taip, kaip turėtų? Dažniausiai problema slypi valdiklyje. Silpnas valdiklis riboja visą sistemą, nepriklausomai nuo kitų komponentų kokybės. Šis brushless variklio valdiklis sukurtas tiems, kurie nenori kompromisų: palaiko kelias įtampas, turi patikimas apsaugas ir tvirtą korpusą, kuris neperkaista net esant didelėms apkrovoms.
Pastaba: Valdiklis suderinamas tik su bešepetėliniais (brushless) varikliais, turinčiais „Hall“ jutiklius. Prieš pirkdami būtinai patikrinkite savo variklio techninius duomenis.
Kodėl verta rinktis šį valdiklį? (Pagrindiniai privalumai):
- Universalus įtampos palaikymas: 48V / 52V / 60V — veikia su populiariausiais baterijų paketais, įskaitant ličio jonų (Li-ion) ir LiFePO4, be jokių papildomų adapterių ar modifikacijų.
- 40A maksimali srovė — užtikrina pakankamą galią įveikti 15–20 % įkalnes be staigaus galios praradimo ar sistemos išsijungimo.
- 5 integruotos apsaugos — apsauga nuo perkrovos, trumpojo jungimo, viršįtampio, per žemos įtampos ir perkaitimo. Viskas viename.
- Anoduoto aliuminio korpusas su pasyviu aušinimu — efektyviai išsklaido šilumą be ventiliatorių, triukšmo ar judančių dalių, kurios galėtų sugesti.
- Paruoštos jungtys — komplekte rasite jungtis varikliui, „Hall“ jutikliams, regeneraciniam stabdžiui, akseleratoriaus rankenėlei ir LCD ekranui. Viskas paruošta montavimui.
- Veikimas nuo -20°C iki +50°C — valdiklis patikimai veikia tiek žiemą per šalčius, tiek vasarą intensyvaus eismo metu.
Techninės detalės ir našumas
Greičio reguliavimas vykdomas naudojant PWM (impulsinio pločio moduliacijos) technologiją, kuri galią tiekia tiksliais impulsais. Rezultatas – sklandus startas be trūkčiojimų ir mažesnė apkrova varikliui. „Hall“ jutikliai realiuoju laiku nuskaito rotoriaus padėtį, todėl variklis tiksliai žino, kada ir kiek galios tiekti, nepriklausomai nuo važiavimo greičio.
Anoduoto aliuminio korpusas ne tik atrodo estetiškai, bet ir veikia kaip pasyvus radiatorius, efektyviai aušinantis vidinius komponentus. Sveriantis vos 0,8 kg, valdiklis neprideda nereikalingo svorio jūsų transporto priemonei. Regeneracinio stabdymo jungtis leidžia susigrąžinti energiją stabdymo metu, taip šiek tiek prailginant nuvažiuojamą atstumą vienu įkrovimu.
| Parametras | Vertė / Detalė |
|---|---|
| Maitinimo įtampa | 48V / 52V / 60V |
| Nominali galia | 1000W – 1500W |
| Maksimali srovė | 40A |
| Suderinamas variklio tipas | Brushless (bešepetėlinis) su „Hall“ jutikliais |
| Darbinė temperatūra | Nuo -20°C iki +50°C |
| Integruotos apsaugos | Perkrovos, trumpojo jungimo, viršįtampio, žemos įtampos, perkaitimo |
| Jungtys | Maitinimo, variklio, „Hall“, regeneracinio stabdžio, akseleratoriaus, ekrano |
| Korpuso medžiaga | Anoduotas aliuminis |
| Matmenys (I x P x A) | 225 mm x 80 mm x 40 mm |
| Svoris | 0,8 kg |
Montavimo ir naudojimo instrukcija
- Prijunkite maitinimo laidus nuo baterijos, laikydamiesi poliškumo: raudonas = teigiamas (+), juodas = neigiamas (-).
- Prijunkite variklio fazių laidus (geltoną, žalią, mėlyną) prie atitinkamų valdiklio išėjimų.
- Prijunkite „Hall“ jutiklius per tam skirtą jungtį (5 laidai: VCC, GND ir 3 padėties signalai).
- Prijunkite akseleratoriaus rankenėlę ir, jei turite, LCD ekraną prie atitinkamų jungčių, nurodytų techninėje schemoje.
- Prijunkite regeneracinio stabdžio laidą, jei norite aktyvuoti energijos susigrąžinimo funkciją.
- Prieš pilnai naudojant, atlikite pradinį testą su mažesne įtampa, kad įsitikintumėte, jog variklis sukasi teisinga kryptimi.
Pakuotės turinys
- 1x Brushless valdiklis 48V / 52V / 60V, 1000W–1500W, 40A
- Paruoštos jungtys (maitinimo, variklio, „Hall“, akseleratoriaus, stabdžio, ekrano)
- Techninė pajungimo schema
Dažniausiai užduodami klausimai
Ar šis valdiklis tinka bet kokiam brushless varikliui?
Jis skirtas brushless varikliams su „Hall“ jutikliais, veikiantiems 48V, 52V arba 60V įtampa. Optimaliam veikimui variklio nominali galia turėtų būti nuo 1000W iki 1500W.
Ar galiu naudoti 52V ličio jonų bateriją?
Taip. Valdiklis natūraliai palaiko 48V, 52V ir 60V įtampas, įskaitant Li-ion ir LiFePO4 baterijų paketus, be jokių papildomų nustatymų.
Ar valdiklis apsaugo bateriją nuo per didelio išsikrovimo?
Taip. Apsauga nuo per žemos įtampos išjungia sistemą, kai baterijos įtampa nukrenta iki kritinės ribos, taip prailgindama akumuliatoriaus tarnavimo laiką.
Ar reikia išorinio programuotojo konfigūravimui?
Valdiklis yra iš anksto sukonfigūruotas ir paruoštas darbui iškart po pajungimo. Jei norite koreguoti pažangius parametrus, tokius kaip srovės limitas ar maksimalus greitis, žr. pridedamą techninę schemą dėl suderinamumo su išoriniu programavimu.
