220V 433MHz bevielis relės modulis — valdykite dvi nepriklausomas grandines iki 70 metrų atstumu

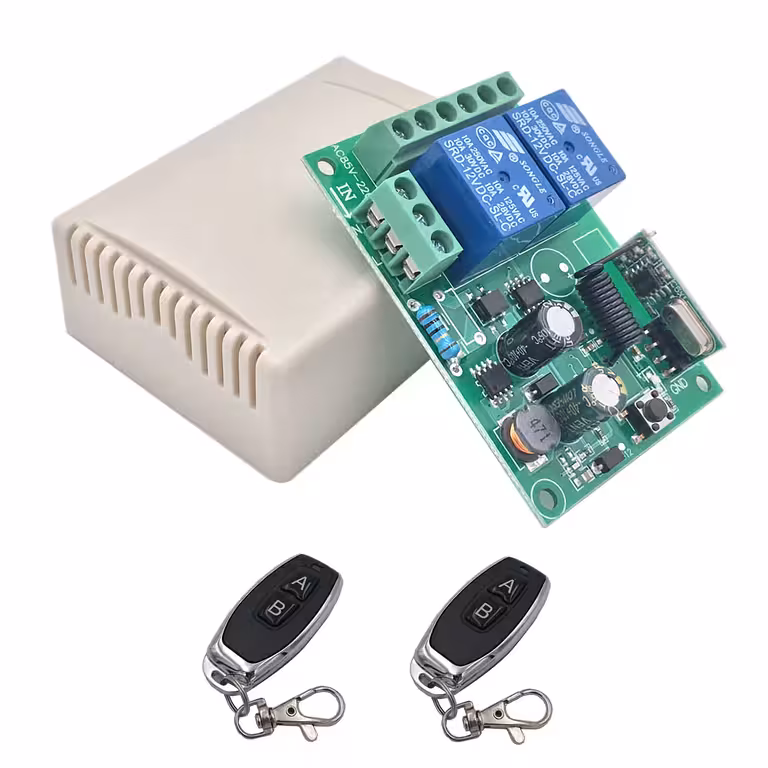

Norite atidaryti vartus, įjungti siurblį ar išjungti šviesą net nepakildami nuo sofos? Su šiuo 220V bevielės relės moduliu, veikiančiu 433MHz dažniu, tai padarysite vienu mygtuko paspaudimu. Komplekte rasite viską, ko reikia: 2 kanalų imtuvą ir 2 pultelius su dviem mygtukais kiekviename. Sistema paruošta naudojimui ir lengvai montuojama.
Pastaba: Iki 70 metrų veikimo nuotolis nurodytas esant atvirai erdvei be kliūčių. Radijo signalas skverbiasi per sienas, tačiau faktinis veikimo atstumas gali skirtis priklausomai nuo montavimo aplinkos.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 2 tikrai nepriklausomi kanalai — valdykite dvi atskiras grandines vienu metu, naudodami vieną pultelį.
- Iki 70 metrų veikimo nuotolis — 433,92MHz dažnio signalas pasiekia imtuvą net ir per kelias sienas.
- 2200W apkrova — pakankama galia vartų varikliams, laistymo siurbliams ar lauko LED juostoms.
- 3 veikimo režimai — momentinis, perjungimo (fiksavimo) arba blokavimo režimas; pasirinkite tai, kas geriausiai tinka jūsų poreikiams.
- 85–250V AC maitinimas — jungiasi tiesiai prie standartinio elektros tinklo, nereikia jokių papildomų transformatorių ar adapterių.
- -105 dBm jautrumas — imtuvas pagauna signalą net ir tada, kai yra sumontuotas metalinėje elektros skirstymo dėžutėje.
Techninės detalės ir našumas
Relės kontaktai atlaiko 10A srovę esant 250V AC — tai suteikia didelę atsargą įprastoms buitinėms automatizavimo užduotims. Modulis stabiliai veikia nuo -10°C iki +70°C temperatūroje, todėl jį galima naudoti ir lauko sąlygomis, patalpinus į apsauginę dėžutę. Dažnai naudojamas išmaniųjų namų sistemose, automatiniam laistymui, kiemo apšvietimui ar paprastiems pramoniniams valdymo sprendimams, kur nereikalingas sudėtingas programuojamas valdiklis.
| Parametras | Vertė / Detalė |
|---|---|
| Kanalų skaičius | 2 nepriklausomi |
| Radijo dažnis | 433,92 MHz |
| Imtuvo maitinimo įtampa | AC 85V – 250V |
| Maksimali apkrova | 2200W |
| Signalo jautrumas | -105 dBm |
| Relės kontaktų pajėgumas | 10A / 30V DC arba 10A / 250V AC |
| Veikimo nuotolis | Iki 70 m atviroje erdvėje |
| Darbinė temperatūra | -10°C … +70°C |
| Veikimo režimai | Momentinis, perjungimo, blokavimo |
| Pultelių skaičius komplekte | 2 (kiekvienas su 2 mygtukais: A ir B) |
Programavimo ir naudojimo instrukcijos
Pradinis atstatymas: Paspauskite imtuvo mokymosi mygtuką 8 kartus, kad ištrintumėte visus esamus nustatymus. Rekomenduojame tai atlikti prieš pirmąjį naudojimą.
Momentinis režimas (Momentary Mode) – relė aktyvi tik tol, kol laikote nuspaudę pultelio mygtuką:
- Paspauskite vieną kartą mokymosi mygtuką ant imtuvo – LED indikatorius užges.
- Paspauskite pultelio mygtuką „A“ – LED sumirksės ir užges.
- Paspauskite mygtuką „B“ – LED patvirtins sėkmingą susiejimą.
Perjungimo režimas (Toggle Mode) – vienas paspaudimas įjungia relę, kitas – išjungia:
- Paspauskite 2 kartus mokymosi mygtuką – LED užges.
- Paspauskite pultelio mygtukus „A“, tada „B“, kad išsaugotumėte konfigūraciją.
Blokavimo režimas (Latched Mode) – vienas mygtukas įjungia, kitas išjungia (interlock):
- Paspauskite 3 kartus mokymosi mygtuką ant imtuvo.
- Paspauskite „A“, tada „B“ – LED patvirtins sėkmingą nustatymą.
Pakuotės turinys
- 1 x 2 kanalų 220V bevielis imtuvas, 433 MHz
- 2 x Pulteliai (siųstuvai) su 2 mygtukais (A/B)
Dažniausiai užduodami klausimai
Ar galiu naudoti šį modulį automatiniams vartams valdyti?
Taip, modulis suderinamas su vartų automatika, kuri priima signalą per sausą kontaktą arba tiesioginį maitinimą, jei apkrova neviršija 2200W.
Ar 2 kanalai gali valdyti skirtingus įrenginius nepriklausomai?
Taip, kiekvienas kanalas turi savo relę ir gali būti valdomas atskirai pultelio A ir B mygtukais, todėl galite valdyti dvi skirtingas grandines.
Ar galima pridėti daugiau pultelių?
Taip, imtuvas leidžia susieti daugiau suderinamų 433,92 MHz pultelių, atliekant tą pačią programavimo procedūrą.
Kuo skiriasi momentinis, perjungimo ir blokavimo režimai?
Momentiniu režimu relė veikia tik laikant mygtuką; perjungimo režimu kiekvienas paspaudimas keičia būseną (ON/OFF); blokavimo režimu vienas mygtukas įjungia, o kitas išjungia relę.
Ar signalas veikia per sienas?
Taip, 433 MHz radijo signalas skverbiasi per sienas ir įprastas kliūtis. 70 m nuotolis nurodytas atviroje erdvėje, patalpose atstumas gali būti mažesnis.
