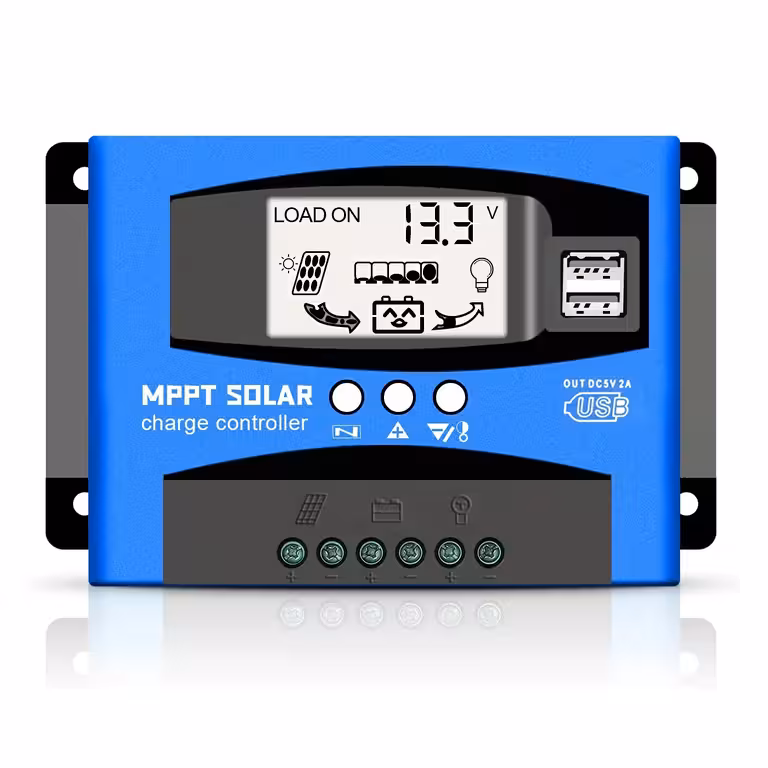

100A MPPT saulės energijos valdiklis – išnaudokite visą saulės modulių potencialą, nepriklausomai nuo oro sąlygų
Investavote į saulės elektrinę, tačiau prastas valdiklis gali „suvalgyti“ 20–30 % pagaminamos energijos. Šis 100A MPPT įkrovimo valdiklis išsprendžia šią problemą: jis nuolat stebi maksimalios galios tašką ir užtikrina, kad į bateriją patektų visa iš modulių gaunama energija, o ne tik apytikslis vidurkis. Prietaisas suderinamas su 12V ir 24V sistemomis, konfigūruojamas vos per kelias minutes ir leidžia tiksliai valdyti visus sistemos parametrus.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Tikrasis efektyvumas lyginant su PWM — MPPT algoritmas leidžia atgauti iki 30 % daugiau energijos nei naudojant klasikinį valdiklį, ypač debesuotomis dienomis ar esant prastesniam apšvietimui.
- Lengvas pritaikymas — palaiko iki 1200W saulės modulių 12V sistemose ir 2400W 24V sistemose, o automatinis įtampos aptikimas eliminuoja būtinybę atlikti sudėtingus nustatymus.
- LCD ekranas su realaus laiko duomenimis — akimirksniu matykite baterijos įtampą, įkrovimo srovę ir modulių galią be jokių papildomų programėlių ar jungčių.
- 7 integruotos apsaugos — apsauga nuo trumpojo jungimo, poliškumo sukeitimo, perkrovos, perkaitimo, atbulinės srovės nakties metu, žaibo iškrovų ir atviros grandinės: įranga išliks saugi net ir nenumatytose situacijose.
- Dvigubas MOSFET anti-reflux mechanizmas — blokuoja atbulinę srovę naktį ir sumažina šiluminius nuostolius, todėl prietaisas veikia tyliai net esant didelėms apkrovoms.
- Automatinis temperatūros kompensavimas — automatiškai koreguoja įkrovimo įtampą pagal aplinkos temperatūrą, taip prailgindamas baterijos tarnavimo laiką.
Techninės detalės ir našumas
Valdiklio širdis – pramoninis mikrovaldiklis, kuris realiuoju laiku nuskaito ir pritaiko įkrovimo parametrus. MPPT algoritmas nuolat skenuoja saulės modulių I-V kreivę ir fiksuoja maksimalios galios tašką net ir greitai kintant oro sąlygoms. Baterijos tipą – švino rūgšties, AGM arba gelio – pasirinksite tiesiog meniu pagalba, o absorbcijos, palaikymo (float) ir atjungimo įtampas galima individualiai sureguliuoti, užtikrinant maksimalų suderinamumą su bet kokiu akumuliatoriumi.
| Parametras | Vertė / Detalės |
|---|---|
| Nominali įtampa | 12V / 24V (automatinis aptikimas) |
| Nominali įkrovimo srovė | 100A |
| Maksimali modulių įėjimo įtampa | 50V |
| Maksimali modulių galia (12V) | 1200W |
| Maksimali modulių galia (24V) | 2400W |
| Įkrovimo algoritmo tipas | MPPT (Maximum Power Point Tracking) |
| Ekranas | Daugiafunkcinis LCD |
| Integruotos apsaugos | Trumpasis jungimas, poliškumo sukeitimas, perkrova, atvira grandinė, atbulinė srovė, žaibas, perkaitimas |
| Temperatūros kompensavimas | Taip – automatinis |
| MOSFET tipas | Dvigubas – anti-reflux |
| Gaminio matmenys | 144 × 78 × 33 mm |
| Pakuotės matmenys | 157 × 88 × 48 mm |
| Svoris | 300 g |
Programavimo ir naudojimo instrukcijos
- Pirmiausia prijunkite bateriją prie B+ ir B– gnybtų, laikydamiesi ant korpuso nurodyto poliškumo.
- Prijunkite saulės modulius prie PV+ ir PV– — prieš tai įsitikinkite, kad bendra modulių įtampa neviršija 50V.
- Naudodamiesi LCD ekrano mygtukais, pasirinkite baterijos tipą: skysto elektrolito, AGM arba gelio.
- Sureguliuokite absorbcijos, palaikymo ir atjungimo įtampas pagal savo baterijos techninę specifikaciją.
- Patikrinkite ekrane rodomus duomenis – baterijos įtampą, srovę ir modulių galią – kad įsitikintumėte, jog sistema veikia tinkamai.
- Tik atlikę konfigūraciją, prijunkite apkrovą prie LOAD+ ir LOAD– gnybtų.
Pakuotės turinys
- 1 × MPPT 12V/24V 100A saulės įkrovimo valdiklis su LCD ekranu
Dažniausiai užduodami klausimai
Ar valdiklis automatiškai atpažįsta 12V ar 24V sistemą?
Taip. Pirmą kartą prijungus bateriją, automatinio aptikimo funkcija suveikia iškart ir sukonfigūruoja valdiklį be jokių papildomų veiksmų.
Su kokiais baterijų tipais jis suderinamas?
Valdiklis veikia su skysto elektrolito (švino rūgšties), AGM ir gelio baterijomis. Įkrovimo parametrus galima individualiai pritaikyti kiekvienam tipui LCD meniu pagalba.
Ar galima modulius jungti nuosekliai arba lygiagrečiai?
Taip, galimi įvairūs sujungimo būdai, svarbiausia, kad bendra įėjimo įtampa neviršytų 50V, o bendra galia neviršytų 1200W (12V sistemai) arba 2400W (24V sistemai).
Ar reikalingas papildomas aušinimas esant 100A apkrovai?
Vidinis šilumos išsklaidymas ir dviguba MOSFET sistema efektyviai valdo temperatūrą normaliomis sąlygomis. Esant maksimaliai nuolatinei apkrovai, valdiklį rekomenduojama montuoti gerai vėdinamoje vietoje, kurioje užtikrinama oro cirkuliacija.
Kas nutiks, jei netyčia sumaišysiu baterijos poliškumą?
Apsauga nuo poliškumo sukeitimo apsaugo vidinę grandinę nuo pažeidimų. Visgi, prieš jungdami visada atidžiai patikrinkite gnybtus – tai įprotis, padedantis išsaugoti įrangą.
