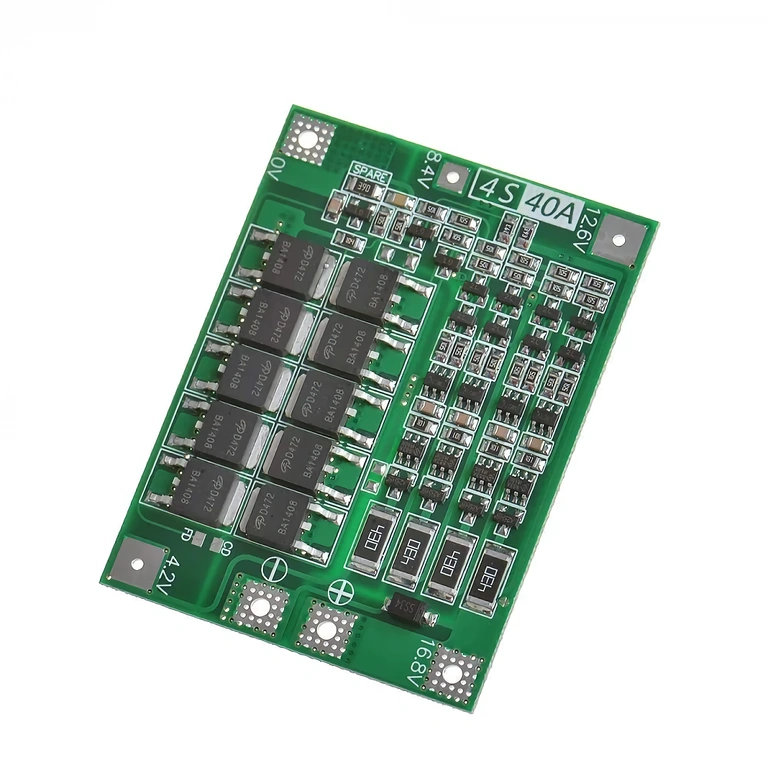

BMS 4S 40A su aktyviu balansavimu – patikima apsauga jūsų 14.8V Li-Ion 18650 akumuliatorių blokams
Jūsų baterija tarnauja trumpiau nei tikėjotės? Dažniausiai problema ne pačiose celėse, o netinkamame jų balansavime. Šis BMS 4S 40A modulis stebi kiekvieną celę atskirai ir automatiškai subalansuoja jų įtampą, užtikrindamas maksimalų efektyvumą be jokio jūsų įsikišimo.
Pastaba: tinka tik 4S Li-Ion (14.8V nominalios įtampos) konfigūracijoms. Nenaudoti su LiFePO4 ar NiMH elementais.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):

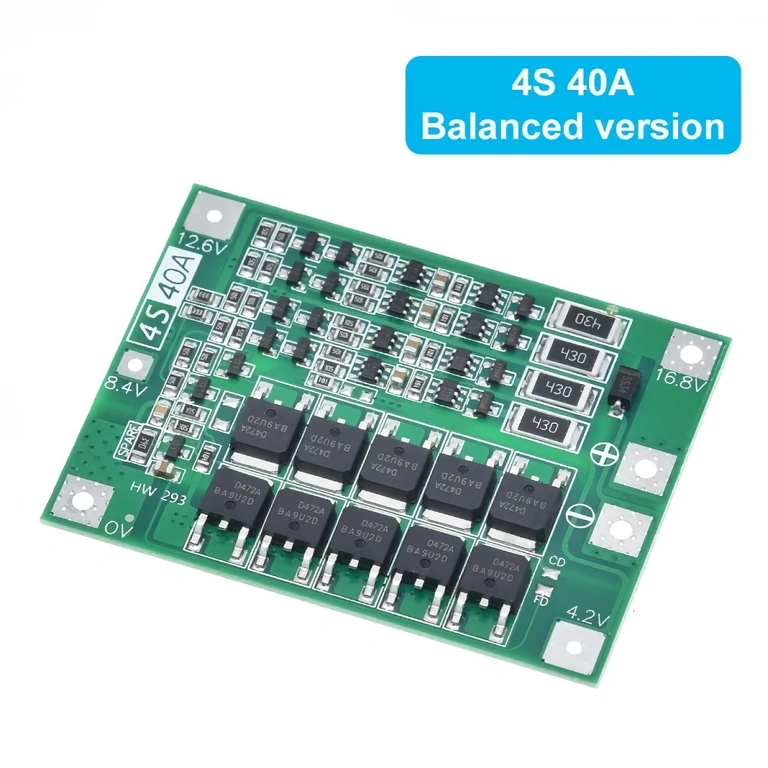

- Aktyvus elementų balansavimas — kai įtampos skirtumas viršija 0.1V, srovė automatiškai perskirstoma, kad visos celės pasiektų 4.2V ± 0.03V ribą.
- 40A nuolatinė, 70A momentinė srovė — puikiai tinka suktuvams, dronams ar robotams dulkių siurbliams, kuriems reikalinga didelė paleidimo galia.

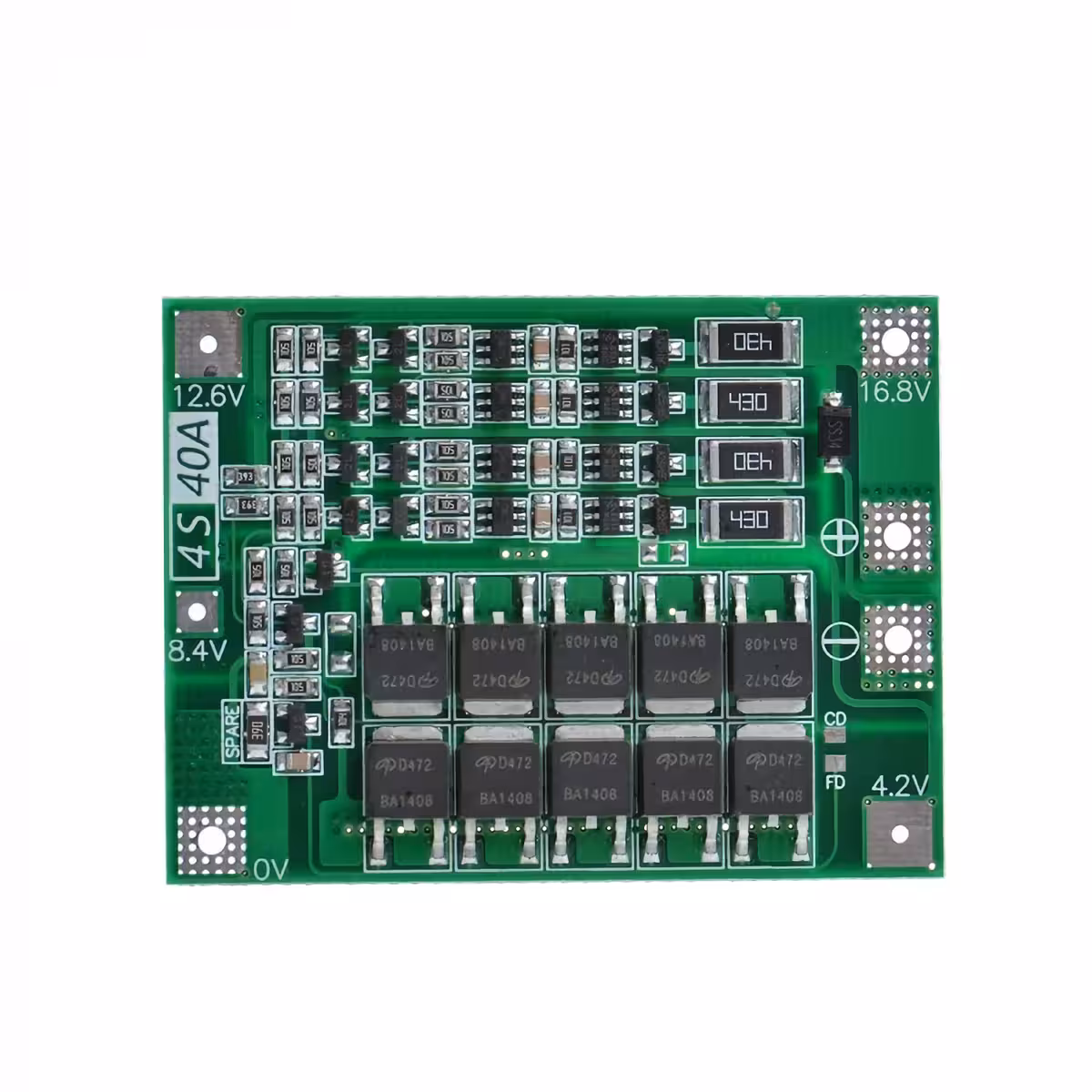

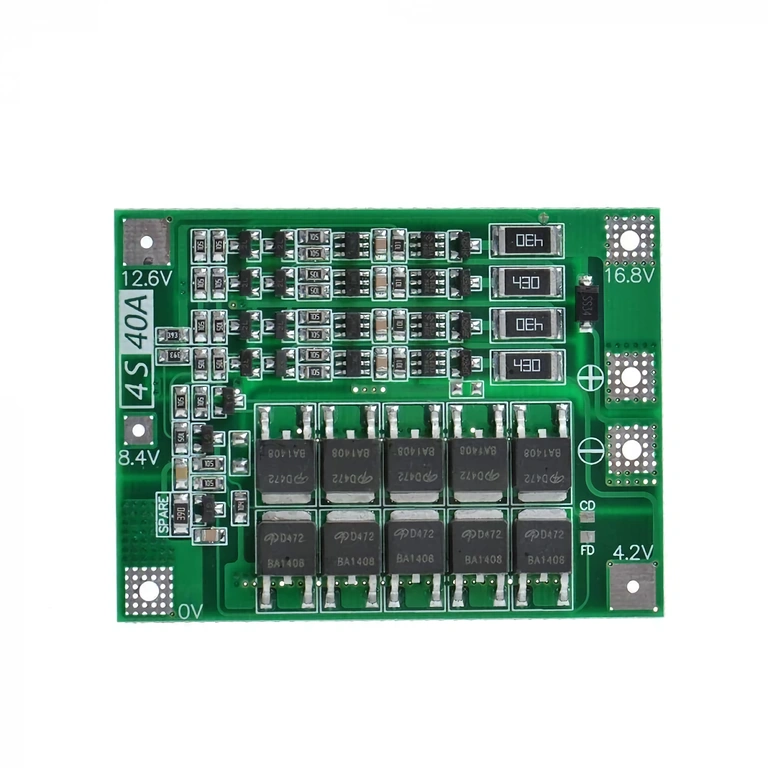

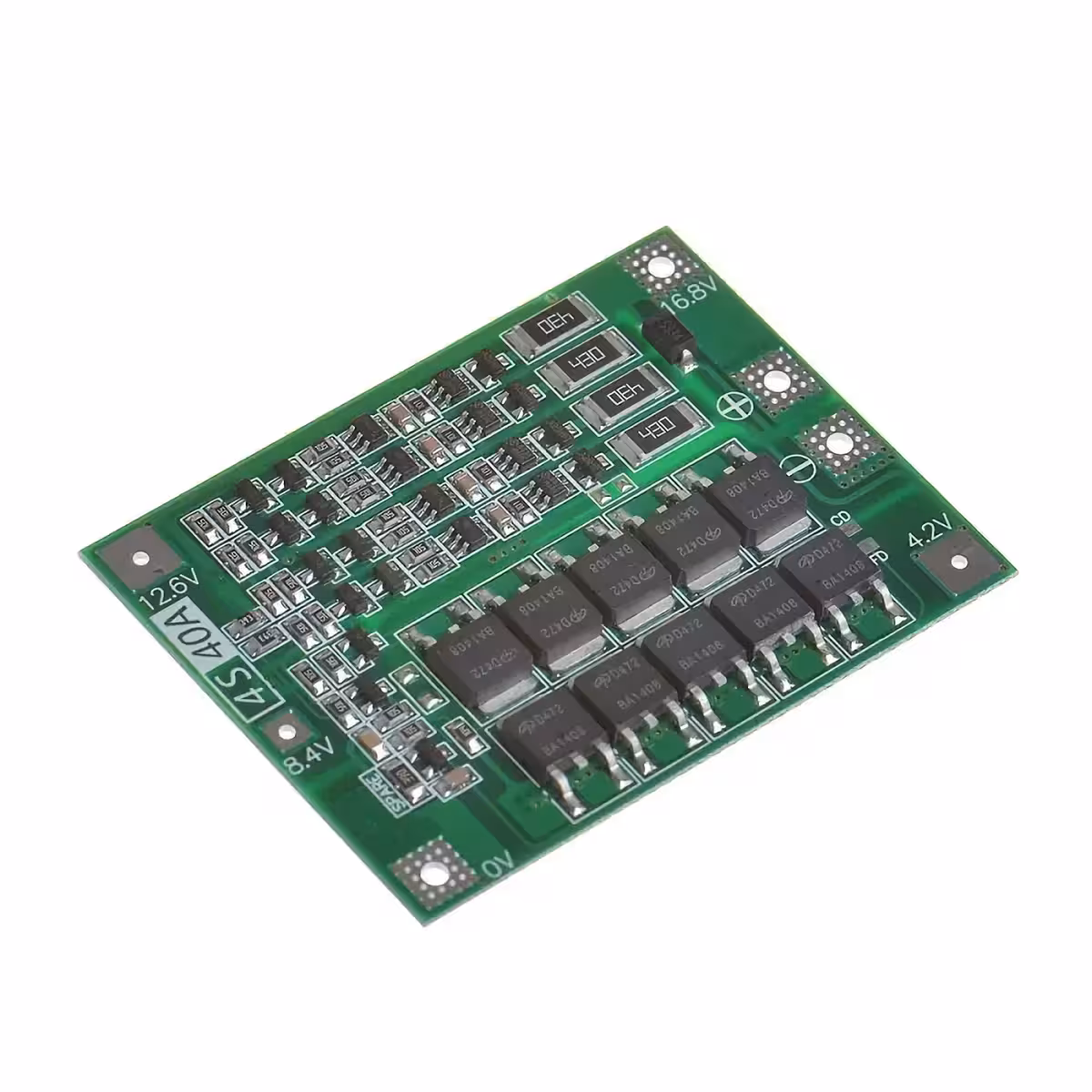

- 10 galingų MOSFET tranzistorių — mažesnė vidinė varža ir efektyvesnis šilumos išsklaidymas lyginant su standartiniais 6 MOSFET moduliais.
- Momentinė apsauga nuo trumpojo jungimo — MOSFET tranzistoriai sureaguoja per mikrosekundes, apsaugodami celes; pašalinus gedimą, modulis automatiškai atsistato.
- Kompaktiškas dizainas: 60 × 45 × 3.4 mm — lengvai telpa į bet kokį DIY korpusą ar įrankio rankeną.
Techninės detalės ir našumas
Kiekviena celė yra stebima atskirai. Kai viena celė įsikrauna greičiau už kitas, 100 mA srovė prie 4.2V yra nukreipiama per balansavimo rezistorių. Iškrovos metu modulis neleidžia įtampai nukristi žemiau 3.2V ± 0.1V, taip apsaugodamas Li-Ion chemiją nuo negrįžtamo pažeidimo. Maksimali nuolatinė įkrovimo srovė siekia 20A, naudojant 16.8V – 18.1V DC įtampą.
| Parametras | Vertė / Detalė |
|---|---|
| Įkrovimo įtampa | 16.8V – 18.1V DC |
| Maks. įkrovimo srovė | 20A (nuolatinė) |
| Maks. iškrovimo srovė | 40A (nuolatinė), 70A (momentinė) |
| Maks. įtampa celei | 4.2V ± 0.03V |
| Min. įtampa celei | 3.2V ± 0.1V |
| MOSFET skaičius | 10 |
| Balansavimo srovė | 100 mA prie 4.2V |
| Integruotos apsaugos | Nuo perkrovos, per didelės iškrovos, trumpojo jungimo, viršsrovių, balansavimas |

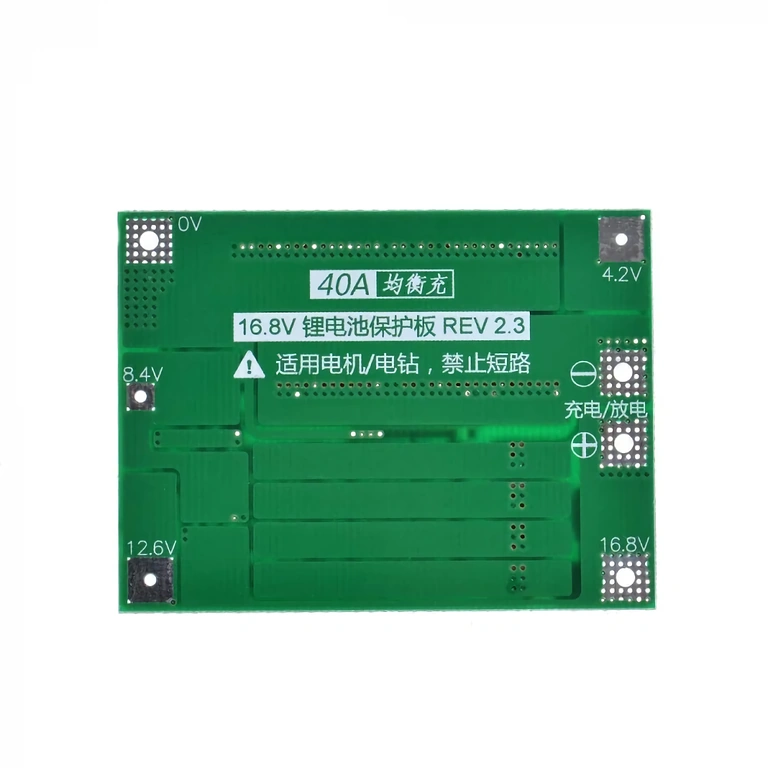

| Matmenys | 60 × 45 × 3.4 mm |
| Suderinamumas | 4S Li-Ion 18650 (14.8V nominali) |
Pakuotės turinys
- 1× BMS 4S 40A modulis su aktyviu balansavimu
Dažniausiai užduodami klausimai
Ar šis BMS tinka LiFePO4 elementams?
Ne. Šis modulis skirtas tik Li-Ion elementams (maks. 4.2V). LiFePO4 elementų įtampa kitokia (maks. 3.6V), todėl jiems reikalingas specializuotas BMS.
Kokį įkroviklį naudoti?
Tinka CC/CV tipo įkroviklis, kurio išėjimo įtampa yra 16.8V, o srovė iki 20A.
Ar tinka suktuvams ar dronams?
Taip. 40A nuolatinė ir 70A momentinė srovė užtikrina sklandų darbą net esant didelėms apkrovoms.
Kaip veikia apsauga nuo trumpojo jungimo?
Įvykus trumpajam jungimui, MOSFET tranzistoriai akimirksniu nutraukia grandinę. Pašalinus gedimą, modulis automatiškai grįžta į darbinį režimą.

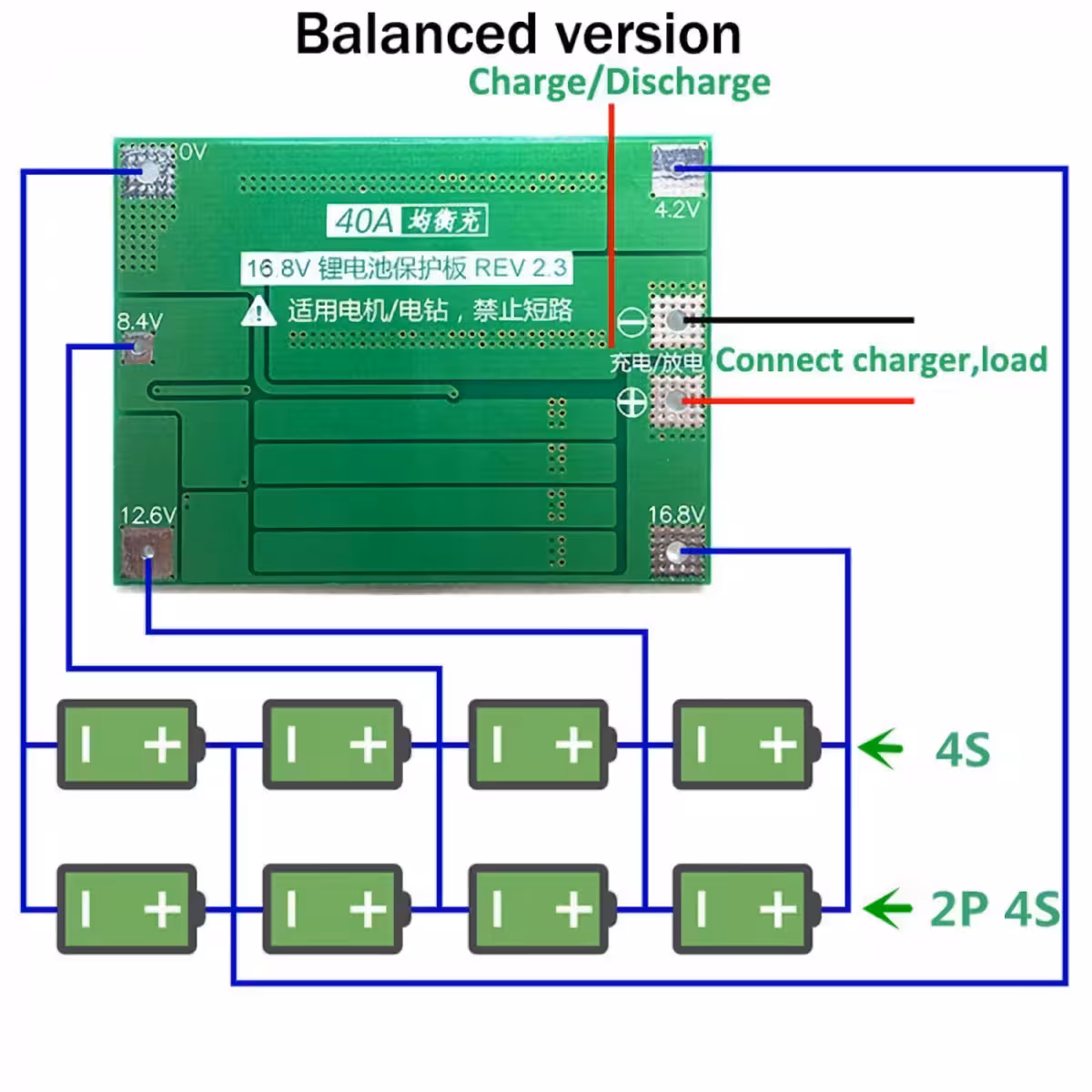

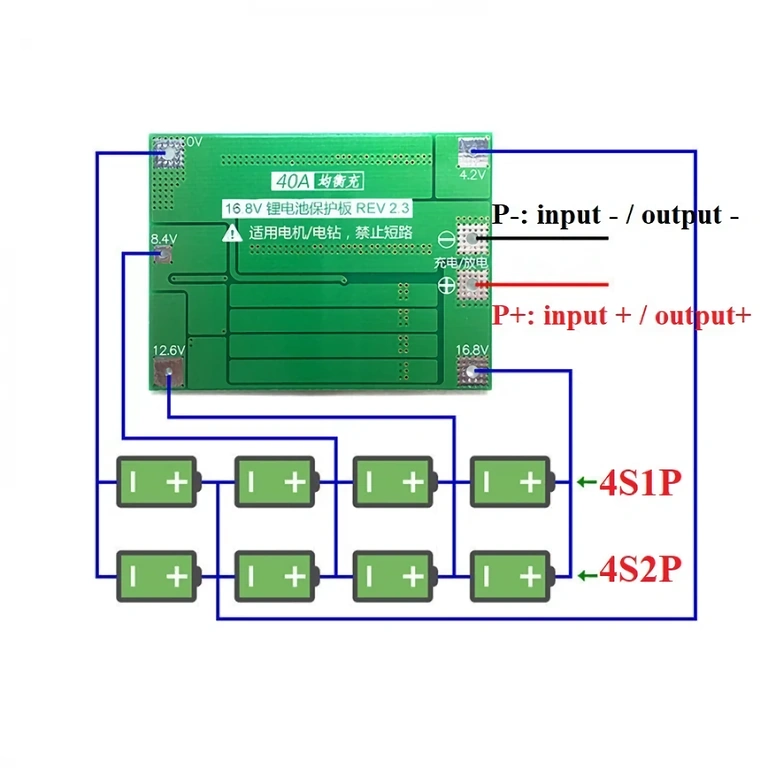

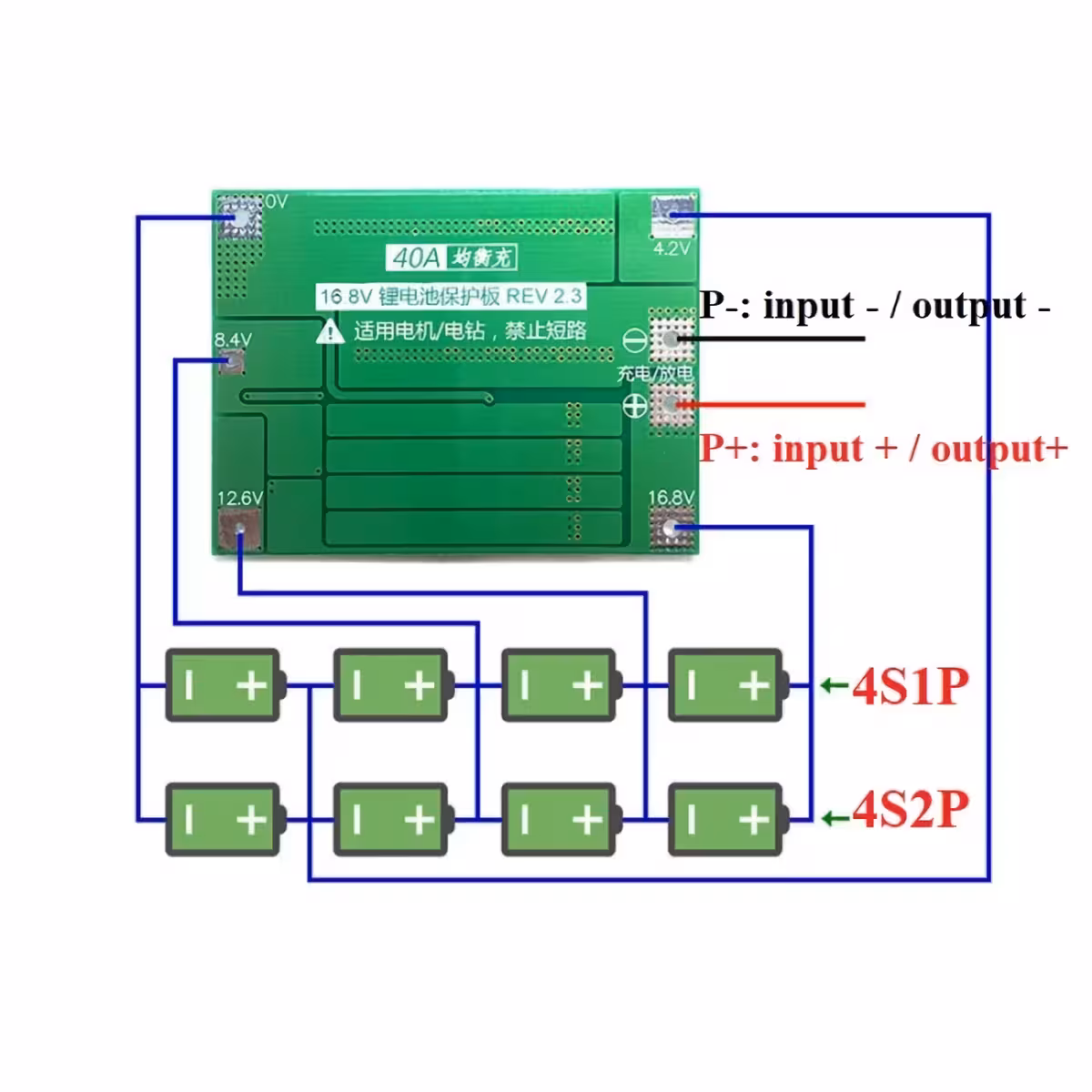

Ar galima jungti celes lygiagrečiai (pvz., 4S2P)?
Taip. Galite didinti talpą jungdami celes lygiagrečiai (4S2P, 4S3P ir t.t.), svarbu, kad bendra iškrovos srovė neviršytų 40A.
