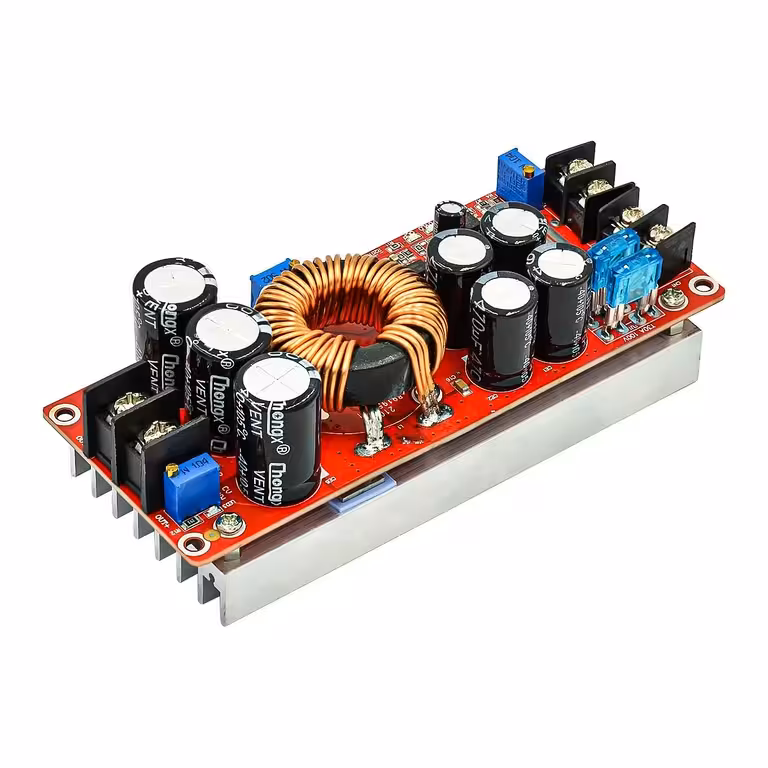

1200W DC-DC „Step-Up“ keitiklis – efektyvus įtampos didinimas be kompromisų
Turite 12V ar 24V šaltinį, tačiau įrenginiui reikia 48V, 60V ar daugiau? Be tinkamo DC-DC „step-up“ keitiklio rizikuojate prarasti energiją šilumos pavidalu arba tiesiog nesugebėsite užtikrinti sklandaus projekto veikimo. Šis 1200W ir 20A modulis užtikrina stabilų konvertavimą, iki 95% siekiantį efektyvumą ir tolygiai reguliuojamą išėjimo įtampą nuo 12V iki 80V be papildomos įrangos.
Pastaba: maksimali 1200W galia pasiekiama esant 60V × 20A išėjime. Esant žemesnei įtampai, galia skaičiuojama: išėjimo įtampa × srovė (pvz., 24V × 20A = 480W). Nuolatiniam darbui viršijant 600W apkrovą, rekomenduojame naudoti papildomą aktyvų aušinimą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Iki 95% efektyvumas — iš 100W suvartojamos energijos 95W pasiekia apkrovą; mažiau kaista, ilgesnis baterijų ar saulės kolektorių tarnavimo laikas.
- Reguliuojama išėjimo įtampa 12V–80V — vienas modulis tinka dešimtims skirtingų pritaikymų be būtinybės keisti įrangą.
- 20A maksimali srovė įėjime ir išėjime — lengvai maitina variklius, akumuliatorių įkroviklius ir inverterius.
- Automatinis srovės ribojimas (0.5A – 20A) — apsaugokite akumuliatorių ar apkrovą be išorinių relių ar papildomų grandinių.
- Apsauga nuo atgalinės srovės — nereikia išorinio diodo, todėl schema tampa paprastesnė ir pigesnė.
- 150KHz perjungimo dažnis — minimalūs išėjimo įtampos svyravimai (ripple), stabili įtampa net esant staigiems apkrovos pokyčiams.
- Darbinė temperatūra nuo –40°C iki +85°C — patikimas veikimas tiek žiemą automobilyje, tiek vasarą saulės jėgainių sistemoje.
Detalės ir našumas
„Boost“ keitiklio topologija su 150KHz dažniu palaiko stabilią išėjimo įtampą nepriklausomai nuo apkrovos ar maitinimo šaltinio svyravimų. Tik 15mA rimties srovė (esant 12V) užtikrina, kad modulis neišeikvos akumuliatoriaus budėjimo režimu. Integruotos apsaugos — 20A saugiklis įėjime, automatinis srovės ribojimas ir apsauga nuo atgalinės srovės — saugo tiek patį modulį, tiek prijungtą įrangą. Dėmesio: modulis neturi apsaugos nuo poliškumo sumaišymo — jei yra rizika prijungti neteisingai, įėjime rekomenduojame įmontuoti „Schottky“ diodą.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 8V – 60V DC |
| Išėjimo įtampa | 12V – 80V DC (tolygiai reguliuojama) |
| Maks. įėjimo srovė | 20A |
| Maks. išėjimo srovė | 20A |
| Pastovios srovės diapazonas | 0.5A – 20A |
| Maks. išėjimo galia | 1200W (esant 60V × 20A) |
| Konversijos efektyvumas | iki 95% |
| Perjungimo dažnis | 150KHz |
| Rimties srovė | 15mA (esant 12V įėjimui) |
| Apsauga nuo viršsrovių | Taip – automatinis ribojimas nuo 0.5A |
| Apsauga nuo trumpojo jungimo | Taip – 20A saugiklis įėjime |
| Apsauga nuo atgalinės srovės | Taip – nereikia išorinio diodo |
| Apsauga nuo poliškumo sumaišymo | Ne – rekomenduojamas išorinis diodas |
| Darbinė temperatūra | –40°C iki +85°C |
| Matmenys | 116 × 52 × 15 mm |
| Svoris | 300 g |
Naudojimo instrukcija
- Prijunkite maitinimo šaltinį prie įėjimo gnybtų (Vin+ ir Vin–), laikydamiesi poliškumo. Įėjimo įtampa turi būti 8V–60V DC ribose.
- Prieš prijungdami apkrovą, multimetru išmatuokite ir potenciometru nustatykite norimą išėjimo įtampą (Vout+ ir Vout– gnybtuose).
- Nustatykite srovės ribą specialiu potenciometru: pradėkite nuo minimalios vertės (0.5A) ir palaipsniui didinkite iki reikiamo lygio (maks. 20A).
- Prijunkite apkrovą tik tada, kai įtampa tinkamai sureguliuota, kad išvengtumėte įrangos pažeidimų dėl per aukštos įtampos.
- Stebėkite temperatūrą esant didelėms apkrovoms. Jei galia viršija 600W, užtikrinkite aktyvų aušinimą ventiliatoriumi.
- Periodiškai tikrinkite 20A saugiklį įėjime ir pakeiskite jį, jei jis perdegė dėl trumpojo jungimo.
Pakuotės turinys
- 1 × DC-DC „Step-Up“ keitiklis 1200W 20A
- 1 × 20A saugiklis (sumontuotas įėjime)
Dažniausiai užduodami klausimai
Ar galiu naudoti šį keitiklį 48V akumuliatoriaus įkrovimui iš 12V saulės panelės?
Taip. Nustatykite išėjimo įtampą pagal reikiamą įkrovimo lygį (pvz., 54.6V Li-Ion 48V akumuliatoriui) ir apribokite srovę pagal akumuliatoriaus talpą. Įsitikinkite, kad saulės panelė tiekia pakankamai galios.
Ar reikalingas papildomas aušinimas dirbant maksimalia galia?
Taip. Dirbant ilgą laiką virš 600–700W galia, būtina pridėti aktyvų ventiliatorių. Integruotas radiatorius nebus pakankamas esant aukštai aplinkos temperatūrai — aktyvus aušinimas žymiai prailgina modulio tarnavimo laiką.
Ar galima sujungti kelis modulius lygiagrečiai didesnei galiai?
Nerekomenduojama be specialių modifikacijų. Net menki įtampos skirtumai tarp modulių sukelia srovės disbalansą. Didesnei galiai rinkitės vieną galingesnį modulį arba specializuotą lygiagretaus jungimo valdiklį.
Kas nutiks, jei įėjimo įtampa bus lygi norimai išėjimo įtampai?
Modulis neveiks tinkamai. Tai yra tik „step-up“ (didinantis) keitiklis — išėjimo įtampa visada turi būti aukštesnė už įėjimo. Jei įtampa turi būti lygi arba mažesnė, reikalingas „buck“ arba „buck-boost“ tipo keitiklis.
Kas nutiks, jei sumaišysiu poliškumą?
Modulis neturi vidinės apsaugos nuo poliškumo sumaišymo ir gali būti negrįžtamai pažeistas. Jei yra rizika prijungti neteisingai, įėjime rekomenduojame įmontuoti „Schottky“ diodą arba MOSFET apsaugą.
