Skaitmeninis termostatas REX C100 su 40A SSR rele – tikslus PID valdymas iki 400°C, pilnas komplektas
Turite krosnį, inkubatorių ar litavimo stotį, kurioje sunku išlaikyti stabilią temperatūrą? Temperatūros svyravimai gadina procesą, švaisto energiją ir reikalauja nuolatinės priežiūros. Temperatūros valdiklis REX C100 šią problemą išsprendžia pasitelkdamas PID algoritmą, ±0,5% tikslumą ir 0,5 sekundės reakcijos laiką — jokių svyravimų ar kompromisų.
Pastaba: 40A SSR relė ir 1000 mm ilgio K tipo jutiklis yra įtraukti į komplektą. Jums nereikės nieko pirkti papildomai — viskas paruošta montavimui.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- ±0,5% tikslumas su 14 bitų raiška — tai esminis skirtumas nuo pigių termostatų be PID: temperatūra išlieka stabili, be 5-10°C svyravimų aplink nustatytą vertę.

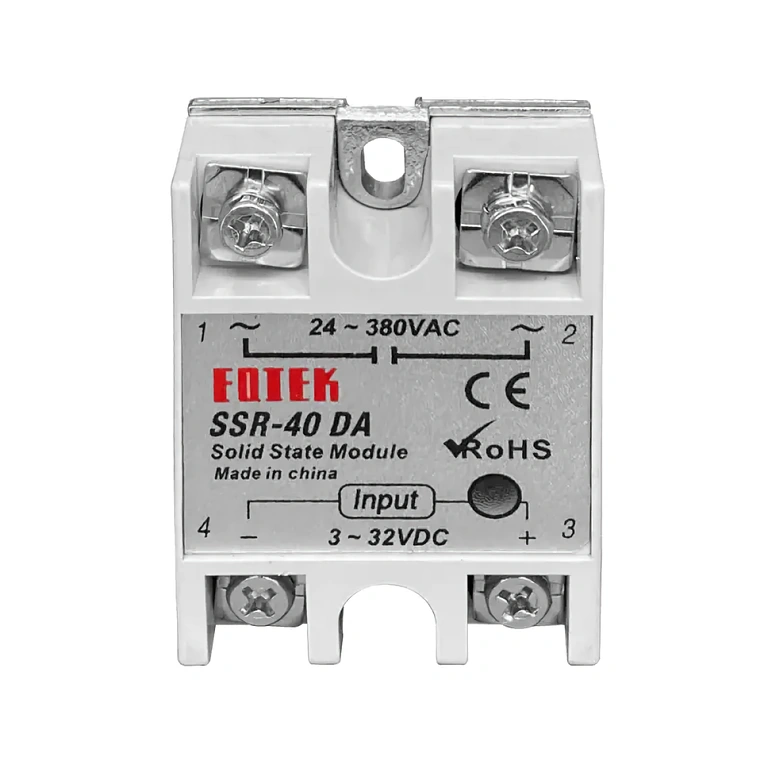

- Pridedama 40A SSR relė — valdykite dideles apkrovas be mechaninių kontaktų, kurie greitai dėvisi. Įprasta mechaninė relė atlaiko apie 100 000 perjungimų, o SSR relė tarnauja praktiškai neribotą laiką.

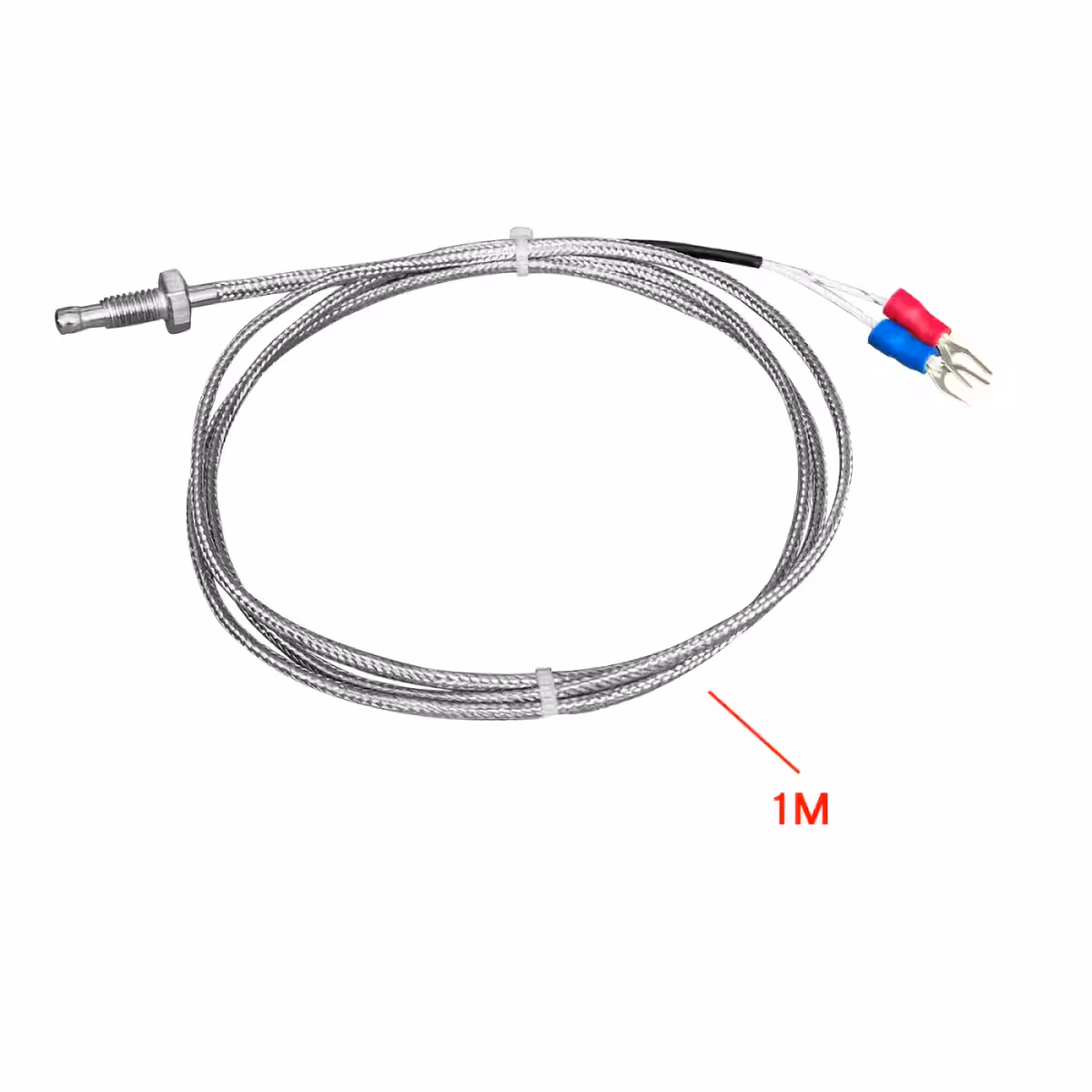

- K tipo jutiklis (1000 mm) — ilgas laidas leidžia patogiai sumontuoti jutiklį net ir sunkiai pasiekiamose vietose be jokių ilgintuvų.
- Dvigubas PV/SV ekranas — vienu metu matykite esamą ir nustatytą temperatūrą, nereikia perjunginėti meniu.
- DIN 48×48 mm formatas — puikiai tinka standartinėms elektros skydelių išpjovoms; nereikia jokių adapterių ar modifikacijų.
- Konfigūruojamas šildymui arba šaldymui — tas pats valdiklis gali būti naudojamas abiejų tipų įrangai, tiesiog pakeitus nustatymus meniu.
- „Plug-and-play“ komplektas — valdiklis, SSR relė ir jutiklis vienoje pakuotėje; paruošite darbui greičiau nei per 30 minučių.
Techninės detalės ir našumas
PID algoritmas nuolat skaičiuoja skirtumą tarp esamos ir norimos temperatūros, koreguodamas išėjimo signalą taip, kad būtų išvengta temperatūros „peršokimo“ ar svyravimų. 14 bitų raiška ir 0,5 sekundės atnaujinimo dažnis užtikrina, kad bet koks temperatūros pokytis bus aptiktas ir sureguliuotas akimirksniu.

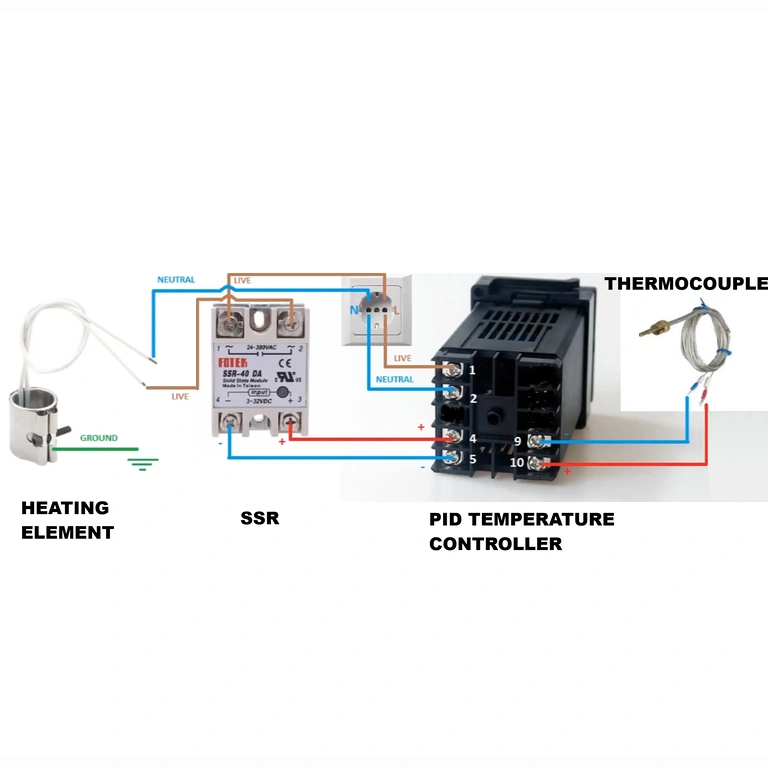

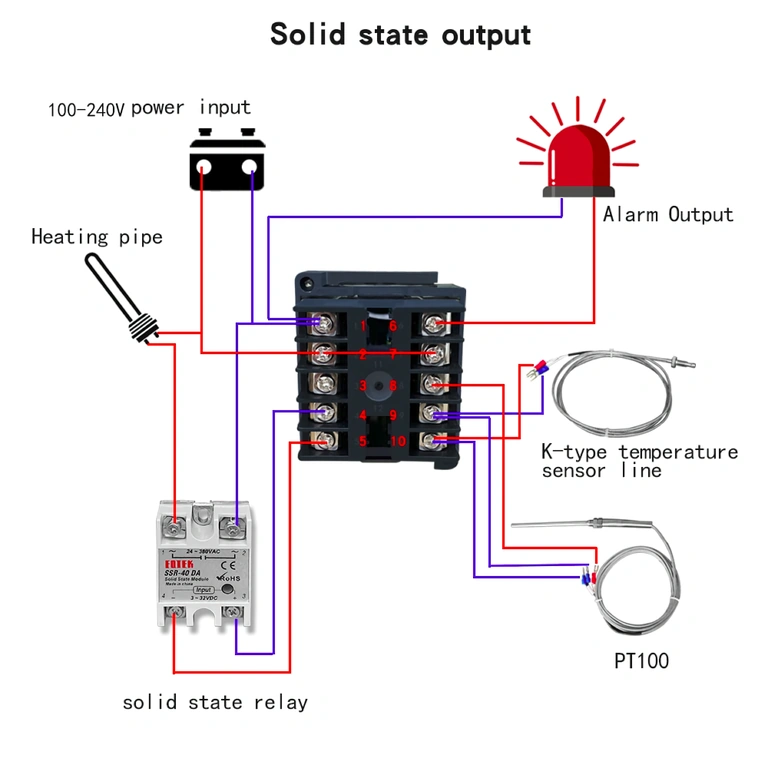

Valdymo išėjimas siunčia 250V AC / 3A signalą tiesiai į komplekte esančią SSR relę, kuri perjungia pagrindinę apkrovą be judančių dalių. Daugiau nei 50MΩ izoliacijos varža (esant 500V DC) užtikrina visišką valdymo ir galios grandinių atskyrimą, kas yra būtina pramoniniuose įrenginiuose.
| Parametras | Vertė / Detalė |
|---|---|

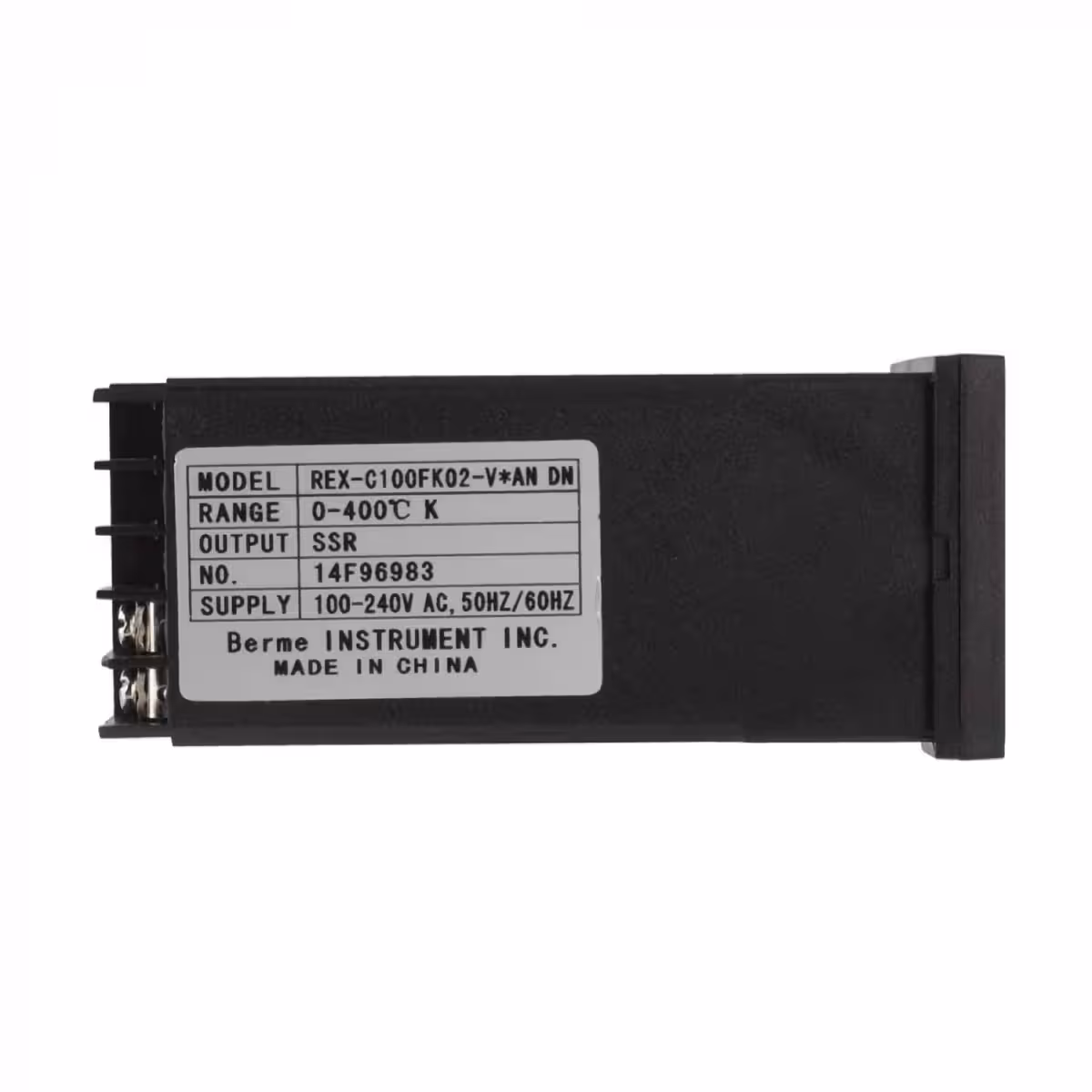

| Valdiklio modelis | REX C100 |
| Maitinimo įtampa | 220V AC |
| Temperatūros diapazonas | 0 – 400°C |
| Jutiklio tipas | K tipo (termopora) |
| Jutiklio ilgis | 1000 mm |
| Tikslumas | ±0,5% FS |
| ADC raiška | 14 bitų |
| Atnaujinimo dažnis | 0,5 sekundės |
| Valdymo išėjimas | SSR relė – 250V AC / 3A |
| Komplekte esanti SSR relė | 40A |
| Izoliacijos varža | >50MΩ (esant 500V DC) |
| Vartojama galia | 10VA |
| Darbinė temperatūra | 0 – 50°C |
| Darbinė drėgmė | 30 – 85% RH |
| Valdiklio matmenys | 48 × 48 × 110 mm |
| Montavimo formatas | Standartinis DIN 48×48 |
Programavimo ir naudojimo instrukcijos

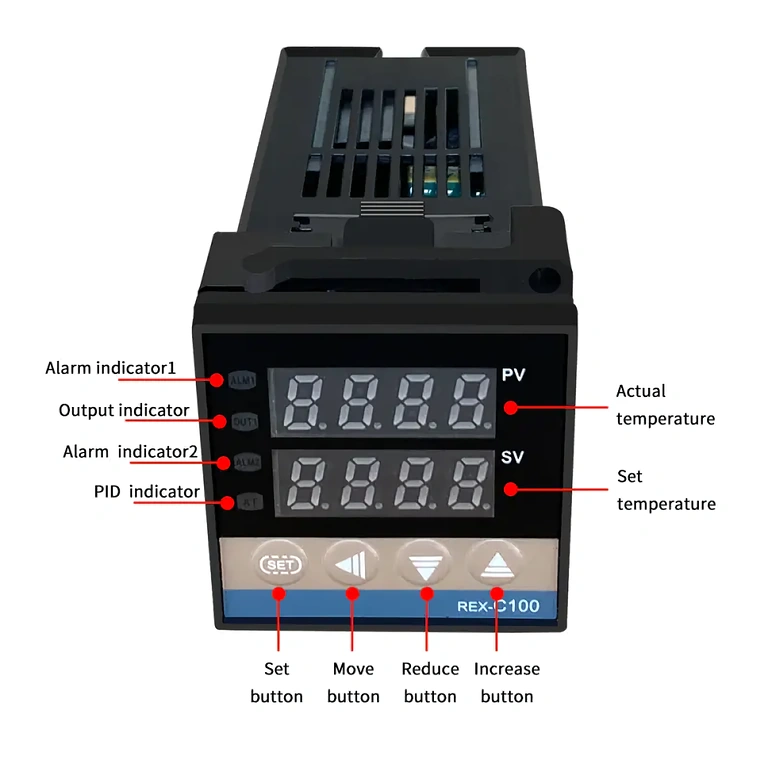

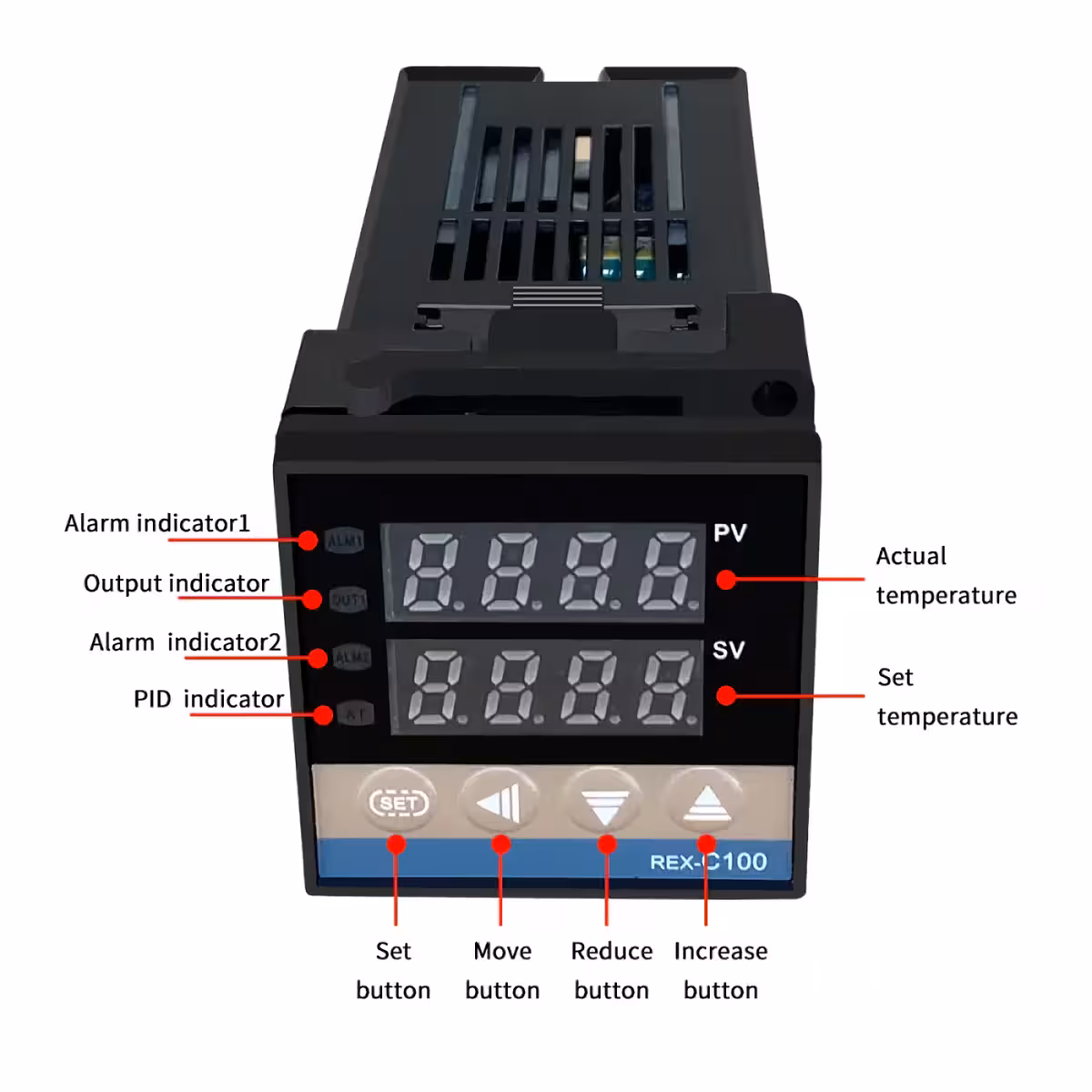

Dvigubame ekrane rodoma PV (esama temperatūra) ir SV (tikslinė temperatūra). Pagrindinis nustatymas atliekamas per minutę:
- Trumpai paspauskite SET mygtuką, kad įjungtumėte tikslinės temperatūros (SV) nustatymo režimą.
- Naudokite rodyklių aukštyn / žemyn mygtukus norimai vertei pasirinkti.
- Dar kartą paspauskite SET, kad patvirtintumėte ir išsaugotumėte nustatymą.
- Norėdami pasiekti išplėstinius parametrus (histerezę, PID režimą, aliarmus), palaikykite SET mygtuką 3 sekundes.
- Naviguokite tarp parametrų su SET mygtuku ir keiskite reikšmes rodyklėmis.
- Jei per 30 sekundžių neatliekamas joks veiksmas, valdiklis automatiškai grįžta į pagrindinį stebėjimo ekraną.

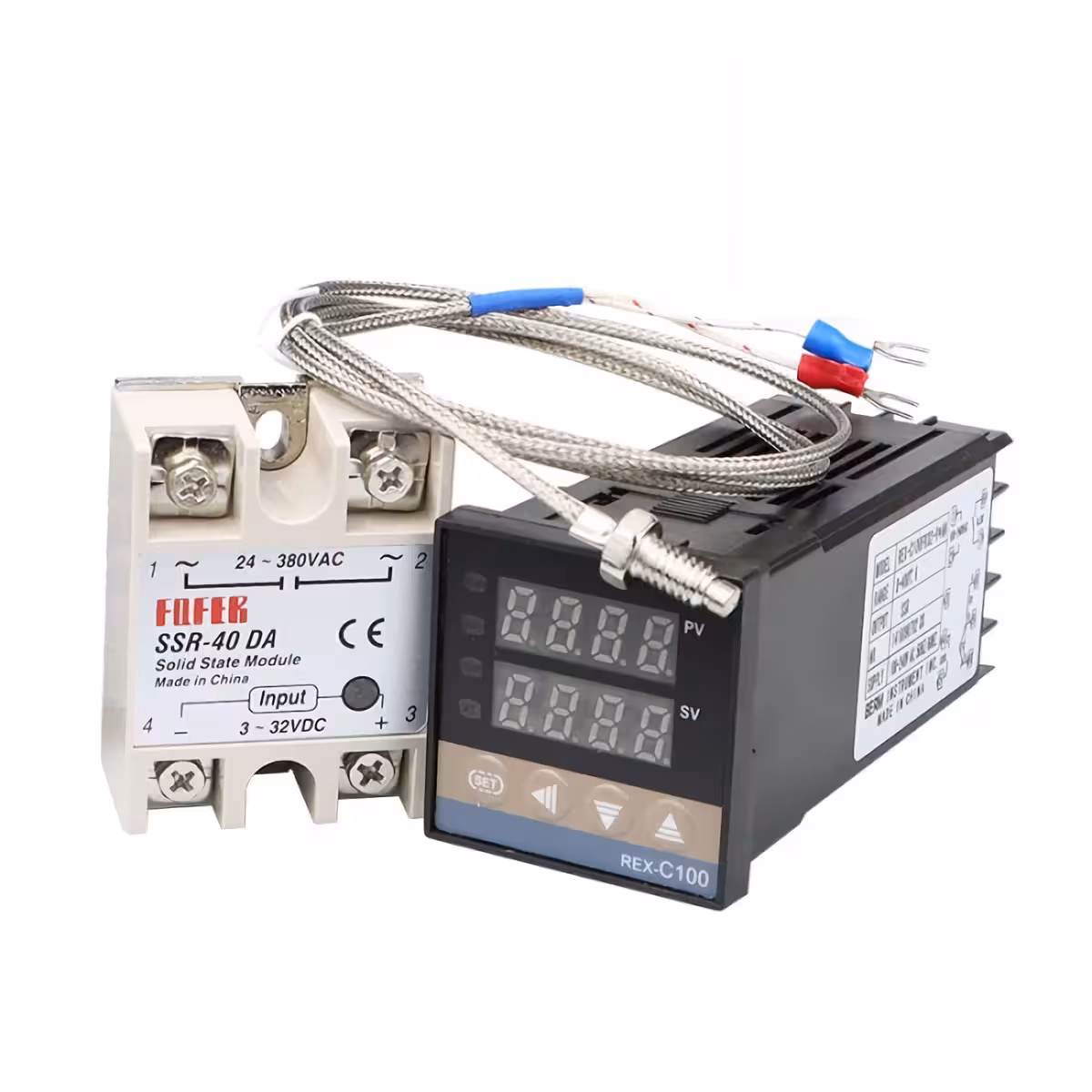

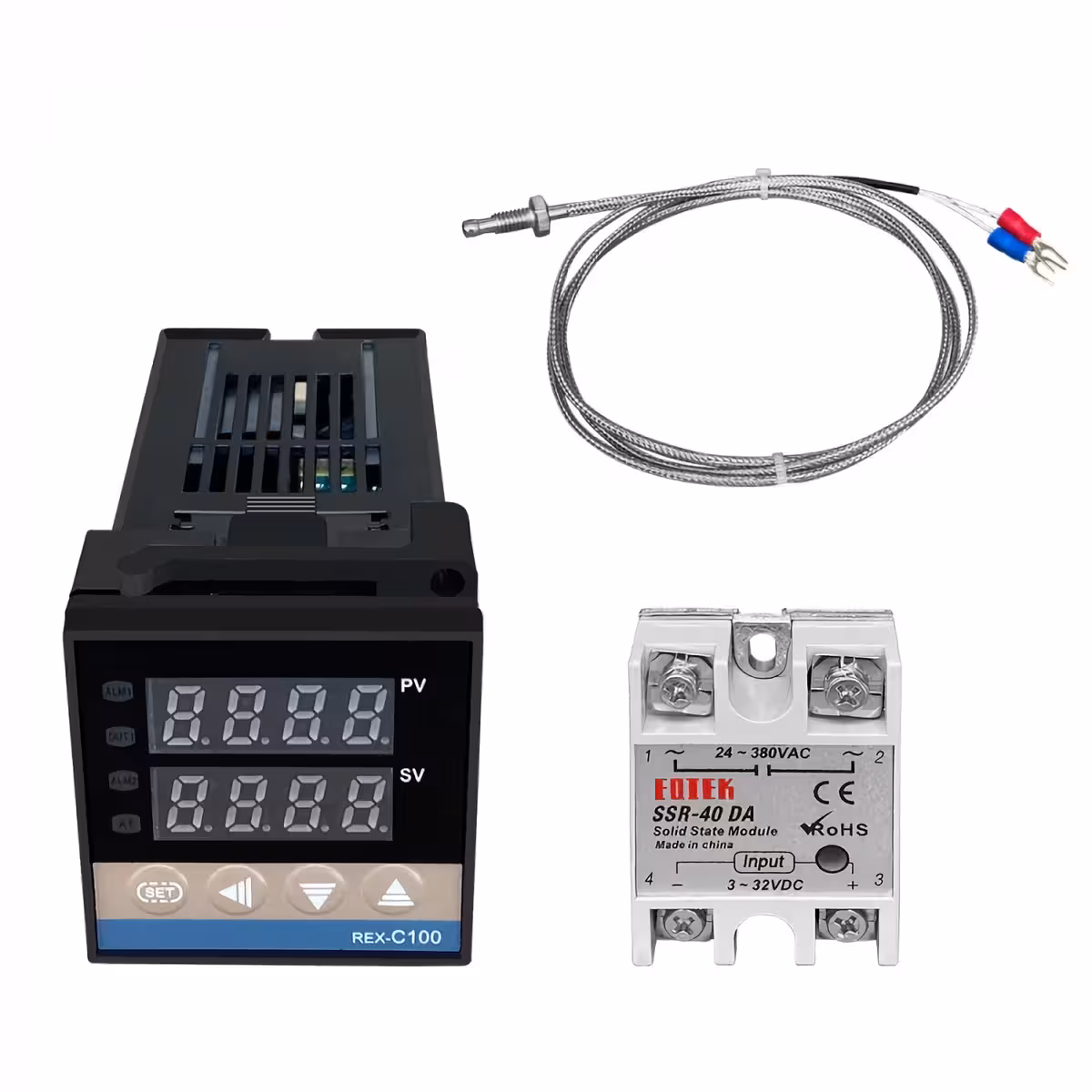

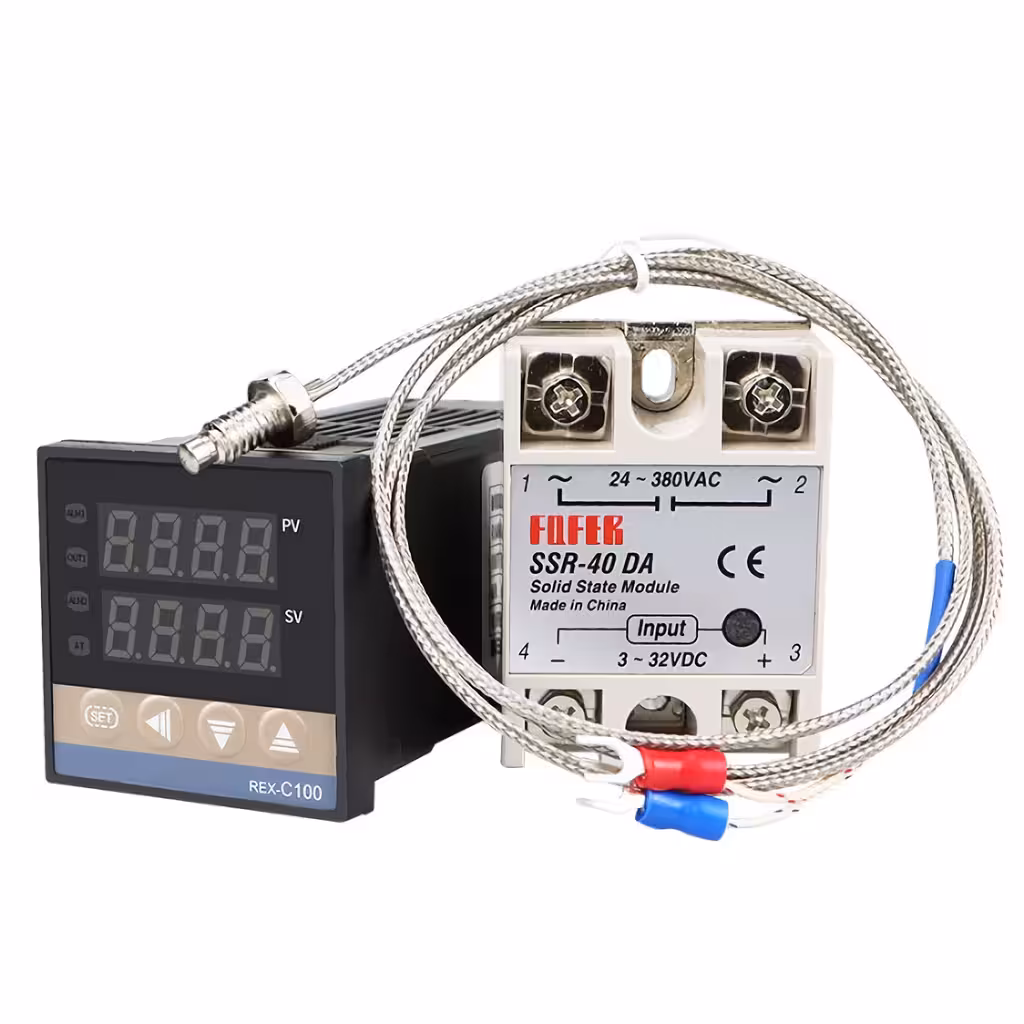

Pakuotės turinys
- Skaitmeninis temperatūros valdiklis REX C100
- Kietojo kūno relė (SSR) 40A
- K tipo temperatūros jutiklis, 0–400°C, 1000 mm ilgio
Dažniausiai užduodami klausimai
Ar 40A SSR relė yra komplekte, ar reikia pirkti atskirai?
Ji yra komplekte. Gaunate REX C100 valdiklį, 40A SSR relę ir 1000 mm K tipo jutiklį — viską, ko reikia pilnam montavimui.
Ar šis valdiklis tinka ir šaldymui, ne tik šildymui?
Taip. Išplėstiniame meniu galite nustatyti išėjimą šaldymo arba šildymo funkcijai. Valdiklis puikiai pritaikomas abiem atvejais.
Ar tinka montuoti į standartinius elektros skydelius?
Taip. 48×48 mm DIN formatas yra pramoninis standartas — tinka bet kokiai 48×48 mm išpjovai be jokių papildomų modifikacijų.
Ar sudėtinga sukonfigūruoti pirmam naudojimui?
Tikrai ne. Tikslinę temperatūrą nustatysite vos keliais mygtukų paspaudimais. Išplėstiniai PID parametrai yra neprivalomi — valdiklis veikia iškart su gamykliniais nustatymais.
