Skaitmeninis tachometras su NPN Holo jutikliu – tikslus apsukų stebėjimas traktoriuje, kombaine ar staklėse be vargo montuojant
Žinote, kad variklis dirba netinkamai, bet negalite tiksliai įvertinti situacijos? Kai nėra aiškaus apsukų rodmens, reguliavimas atliekamas „iš akies“, o tai ilgainiui kainuoja dėl didesnio nusidėvėjimo. Šis skaitmeninis LED tachometras su NPN Holo jutikliu realiuoju laiku rodo apsisukimus per minutę (RPM) su ±2 RPM tikslumu (esant iki 5000 RPM).
Pastaba: Komplekte yra tachometras, NPN Holo jutiklis ir 10×2 mm magnetas. Montavimui nieko papildomai pirkti nereikia.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Ryškus mėlynas LED ekranas — 0,56 colio skaičiai puikiai matomi net ir šviečiant tiesioginiams saulės spinduliams, todėl tachometras tinkamas naudoti tiek traktoriaus kabinoje, tiek dirbtuvėse.
- Atnaujinimas daugiau nei 3 kartus per sekundę — matysite ne vėluojantį vidurkį, o realias apsukas, kas itin svarbu reguliuojant droselį ar stebint variklio apkrovą.
- Tinka 12V ir 24V sistemoms — tas pats prietaisas veikia tiek mažame 12V traktoriuje, tiek galingame 24V kombaine be jokių papildomų adapterių.
- ±2 RPM tikslumas (iki 5000 RPM) — esant 540 RPM (standartinės darbinio veleno apsukos), maksimali paklaida yra vos 2 apsisukimai per minutę. Tai užtikrina pakankamą tikslumą rimtiems mechaniniams darbams.
- Bekontaktis jutiklis — magnetas montuojamas ant veleno, o jutiklis fiksuojamas 1–10 mm atstumu. Jokių trinties elementų, todėl nėra papildomo įrangos nusidėvėjimo.
- Standartinė 76×39 mm išpjova — lengvai montuojamas daugumoje prietaisų skydelių be specialių korpuso modifikacijų.
Techninės detalės ir našumas
Šio tachometro pagrindas — skaitmeninis LED modulis su mėlynais 0,56 colio skaitmenimis ir 100 Hz atsako dažniu, leidžiančiu stebėti greitus apsukų pokyčius be jokio pastebimo vėlavimo. 5–9999 RPM diapazonas užtikrina universalumą tiek lėtai besisukantiems darbiniams velenams, tiek didelių apsukų elektros varikliams.
NPN Holo jutiklis aptinka magnetą be fizinio kontakto 1–10 mm atstumu. 1 metro ilgio laidas suteikia laisvę montuojant, o darbinė temperatūra nuo –10°C iki +60°C leidžia prietaisą naudoti tiek žiemą lauke, tiek karštose dirbtuvėse.
| Parametras | Vertė / Detalė |
|---|---|
| Ekrano tipas | Mėlynas LED, 0,56 colio skaičiai |
| Maitinimo įtampa | DC 8V – 24V (suderinamas su 12V ir 24V) |
| Matavimo diapazonas | 5 – 9999 RPM |
| Tikslumas | ±2 RPM (iki 5000 RPM) / ±3 RPM (virš 5000 RPM) |
| Atnaujinimo dažnis | >3 kartai / sek. |
| Atsako dažnis | 100 Hz |
| Įrenginio matmenys | 79 × 42 × 25 mm |
| Montavimo išpjova | 76 × 39 mm |
| Jutiklio tipas | NPN Holo jutiklis su magnetiniu aptikimu |
| Jutiklio aptikimo atstumas | 1 mm – 10 mm |
| Jutiklio išėjimo srovė | 20 mA |
| Darbinė temperatūra | –10°C iki +60°C |
| Jutiklio matmenys | 60 × 10 mm, laidas 1 m |
| Komplekte esantis magnetas | 10 × 2 mm |
Programavimo ir naudojimo instrukcijos
- Pritvirtinkite magnetą (10×2 mm) prie besisukančio veleno (darbinio veleno, variklio ašies ar smagračio) naudodami epoksidinius klijus arba mechaninį laikiklį.
- Pritvirtinkite NPN Holo jutiklį ant nejudančio paviršiaus 1–10 mm atstumu nuo magneto. Optimaliam stabilumui rekomenduojamas 3–5 mm atstumas.
- Prijunkite tachometrą: raudonas laidas prie (+) DC 8V–24V, juodas prie masės (–), geltonas (signalo) prie jutiklio išėjimo.
- Prijunkite Holo jutiklį: rudas laidas prie (+) maitinimo, mėlynas prie masės (–), juodas prie tachometro signalo įėjimo.
- Įjunkite sistemą — LED ekranas užsidegs ir rodys apsukas, kai tik magnetas praeis pro jutiklį.
- Kalibravimas (jei reikia): jei ant veleno sumontuoti keli magnetai, patikrinkite impulsų skaičiaus nustatymus pagal savo mechaninę konfigūraciją.

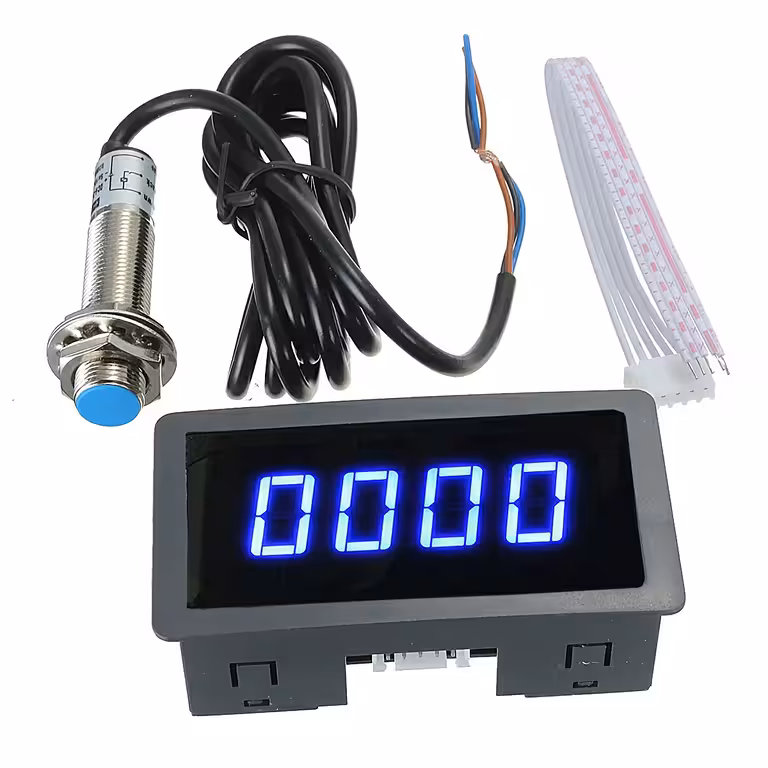

Komplektacija
- 1 x Skaitmeninis LED tachometras (79×42×25 mm)
- 1 x NPN Holo jutiklis (60×10 mm, 1 m laidas)
- 1 x Magnetas (10×2 mm)
Dažniausiai užduodami klausimai
Ar veikia 24V traktoriuose, ne tik 12V?
Taip. Tachometras palaiko bet kokią įtampą nuo DC 8V iki 24V. Jis puikiai veikia tiek 12V traktoriuose, tiek 24V kombainuose ar kitoje sunkiojoje technikoje be jokių pakeitimų.
Ar reikia atskirai pirkti jutiklį ar magnetą?
Ne. Komplekte jau yra NPN Holo jutiklis ir 10×2 mm magnetas. Viskas, ko reikia montavimui, yra pakuotėje.
Koks tikslumas esant 540 RPM (standartinės darbinio veleno apsukos)?
Esant iki 5000 RPM, tikslumas yra ±2 RPM. Taigi, prie 540 RPM paklaida siekia vos 2 apsisukimus per minutę — tai daugiau nei pakankama tiksliai stebėti ir reguliuoti darbinį veleną.
Ar galima montuoti ant staklių ar kompresorių?
Taip, tachometras tinka bet kokiai įrangai su besisukančiu velenu, kurio apsukos yra nuo 5 iki 9999 RPM: staklėms, frezavimo įrenginiams, elektros varikliams, kompresoriams, generatoriams ar motorinėms valtims.
