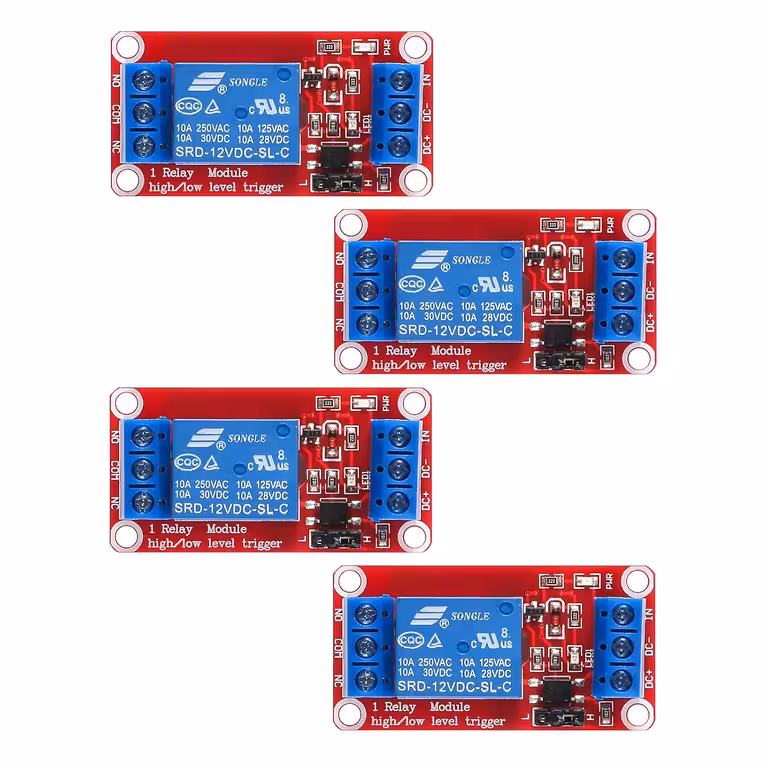

1 kanalo relių modulis su optronu – saugus 220V valdymas iš Arduino ar Raspberry Pi
Norite valdyti siurblį, apšvietimą ar 220V variklį tiesiai iš GPIO kaiščio? Be galvaninės izoliacijos, net menkiausias įtampos šuolis gali akimirksniu sugadinti jūsų mikrovaldiklį. Šie relių moduliai su optronu sukuria elektrinį barjerą tarp jūsų valdymo logikos ir galios grandinės — kad ir kas nutiktų 220V pusėje, jūsų valdiklio kaiščiai išliks saugūs.
Pastaba: Prieš užbaigdami užsakymą, pasirinkite norimą variantą — 5V arba 12V relių modulį. Rinkinyje yra 4 pasirinkto varianto vienetai.
Kodėl verta rinktis šį rinkinį? (Pagrindiniai privalumai):
- Galvaninė izoliacija per optroną — valdymo ir galios grandinės yra visiškai atskirtos; trumpasis jungimas apkrovos pusėje niekada nepasieks jūsų GPIO ar skaitmeninių kaiščių.
- Pasirenkamas High/Low trigeris per džemperį — aktyvavimo logiką pakeisite per 5 sekundes, nereikia perjunginėti laidų ar keisti programinio kodo.
- Patikimas veikimas — jei trigerio linija netyčia atsijungtų, relė išlieka numatytojoje padėtyje; jokių nepageidaujamų apkrovos įsijungimų.
- 10A kontaktai realioms apkrovoms — palaiko AC 250V/10A ir DC 30V/10A; puikiai tinka lempoms, siurbliams, ventiliatoriams ir kitiems buitiniams ar pramoniniams prietaisams.
- Suderinamas su populiariomis platformomis — Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, CNC — jei įrenginys turi skaitmeninį kaištį, jis veiks su šiuo moduliu.
- Integruoti sraigtiniai gnybtai — NC, C, NO, Coil+ ir Coil- jungtys prijungiamos tiesiogiai, be litavimo ar papildomų adapterių.
- 4 vienetų rinkinys — idealu projektams su keliais kanalais arba atsargai, kai svarbus sistemos patikimumas.
Techninės detalės ir našumas
Kiekviename modulyje esantis optronas visiškai atskiria valdymo grandinę nuo galios grandinės — srovė Trigger linijoje yra tik apie ~5 mA (5V modelyje), todėl puikiai tinka šiuolaikinių mikrovaldiklių loginiams lygiams be papildomų rezistorių. Relės ritė maitinama atskirai 5V DC arba 12V DC įtampa (priklausomai nuo pasirinkto varianto), o kontaktai perjungia iki AC 250V / 10A apkrovas. 5V variantas tiesiogiai integruojamas į projektus, maitinamus per USB ar standartinius 5V šaltinius, o 12V variantas puikiai tinka automobilių sistemoms, valdymo skydams ir projektams su 12V baterijomis.
| Parametras | Vertė / Detalė |
|---|---|
| Ritės maitinimo įtampa | 5V DC arba 12V DC (pagal pasirinkimą) |
| Maksimali kontaktų apkrova | AC 250V / 10A, DC 30V / 10A |
| Izoliacijos tipas | Optronas |
| Trigerio linijos srovė | ≈5 mA (5V modeliui) |
| Kontaktų tipas | NC (Normally Closed) / C (Common) / NO (Normally Open) |
| Modulio įėjimai | Coil +, Coil –, Trigger |
| Trigerio pasirinkimas | Džemperis High-Level / Low-Level trigeriui |
| Suderinamumas | Arduino, Raspberry Pi, ESP32, ARM, PIC, AVR, MCU, CNC |
| Kiekis rinkinyje | 4 vienetai |
| Modulio tipas | 1 kanalo (Single Channel Relay Module) |
Programavimo ir naudojimo instrukcijos
- Prijunkite Coil + ir Coil – prie atitinkamo maitinimo šaltinio (5V arba 12V DC).
- Prijunkite Trigger kaištį prie mikrovaldiklio skaitmeninio išėjimo (GPIO, Arduino skaitmeninis kaištis ir kt.).
- Nustatykite džemperį į norimą padėtį: High-Level Trigger (relė įsijungia esant HIGH signalui) arba Low-Level Trigger (relė įsijungia esant LOW signalui).
- Prijunkite apkrovą prie NC/C (normaliai uždarytas) arba NO/C (normaliai atviras) gnybtų, priklausomai nuo jūsų projekto logikos.
- Siųskite skaitmeninę komandą iš kodo (pvz., digitalWrite(pin, HIGH) Arduino IDE), kad įjungtumėte arba išjungtumėte relę.
Pakuotės turinys
- 4 × 1 kanalo relių modulis (5V arba 12V — pasirinktas variantas)
- Sraigtiniai gnybtai, sumontuoti ant kiekvieno modulio
Dažniausiai užduodami klausimai
Ar veikia su 3.3V trigerio signalu (pvz., Raspberry Pi, ESP32)?
Daugeliu atvejų taip, optronas priima ir 3.3V signalą. Norint užtikrinti stabilų veikimą, rekomenduojame naudoti 3.3V→5V loginio lygio keitiklį arba patikrinti optrono minimalią įtampą duomenų lape. Ritės maitinimas visada turi būti 5V arba 12V, nepriklausomai nuo loginės įtampos.
Koks praktinis skirtumas tarp High-Level ir Low-Level trigerio?
Naudojant High-Level Trigger, relė įsijungia, kai trigerio kaištis gauna HIGH signalą. Naudojant Low-Level Trigger, ji įsijungia esant LOW (GND) signalui. Veikimo logiką pakeisite tiesiog perjungę džemperį — jokių laidų ar kodo pakeitimų nereikia.
Ar galiu valdyti 220V įrenginius, pvz., lempą ar sodo siurblį?
Taip. Kontaktai palaiko AC 250V / 10A, kas yra pakankama daugumai buitinių prietaisų. Įsitikinkite, kad neviršijate 10A srovės ir dirbdami su tinklo įtampa laikykitės visų saugos reikalavimų.
Ar galiu valdyti visus 4 modulius iš to paties Arduino?
Taip. Kiekvienam moduliui valdyti reikia tik vieno skaitmeninio kaiščio. Arduino Uno turi 14 skaitmeninių kaiščių, todėl galėsite nepriklausomai valdyti visus 4 rinkinio modulius ir dar liks laisvų kaiščių kitiems priedams.
