BMS 5S 100A 21V – patikima apsauga jūsų Li-Ion 18650 akumuliatorių blokams
Savarankiškai surinkote akumuliatorių bloką ir norite būti tikri, kad jis nenukentės nuo perkrovos ar netikėto trumpojo jungimo? Kokybiškas BMS 5S 100A 21V modulis veikia nepastebimai, tačiau užtikrina maksimalų saugumą: jis nuolat stebi kiekvieną cėlę, automatiškai subalansuoja įtampą ir per mikrosekundes nutraukia grandinę, jei kyla pavojus.
Pastaba: BMS modulis parduodamas be 18650 akumuliatorių. Jie įsigyjami atskirai. Modulis taip pat suderinamas su 3S ir 4S konfigūracijomis.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 100A pikinė srovė — puikiai atlaiko staigias apkrovas elektriniuose įrankiuose ar dronuose, todėl modulis neatsijungs net esant dideliam pradiniam srovės šuoliui.
- 60mA pasyvus balansavimas — realiuoju laiku išlygina įtampą tarp 5 cėlių, užtikrindamas ilgesnį akumuliatoriaus tarnavimo laiką ir maksimalią talpą kiekvieno įkrovimo metu.

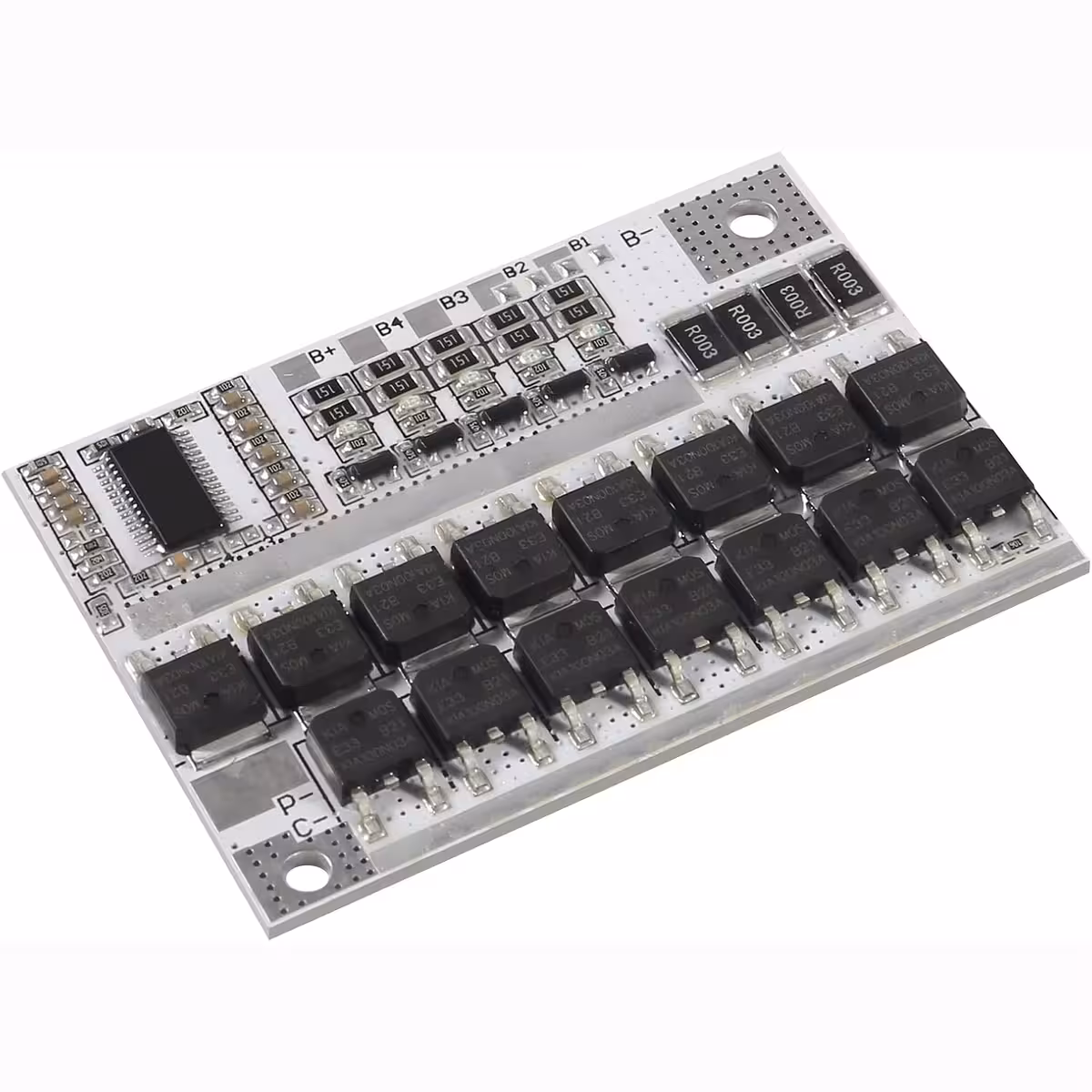

- 4-ių lygių apsauga — vienu metu veikiančios apsaugos nuo perkrovos, per didelio iškrovimo, viršsrovių ir trumpojo jungimo.

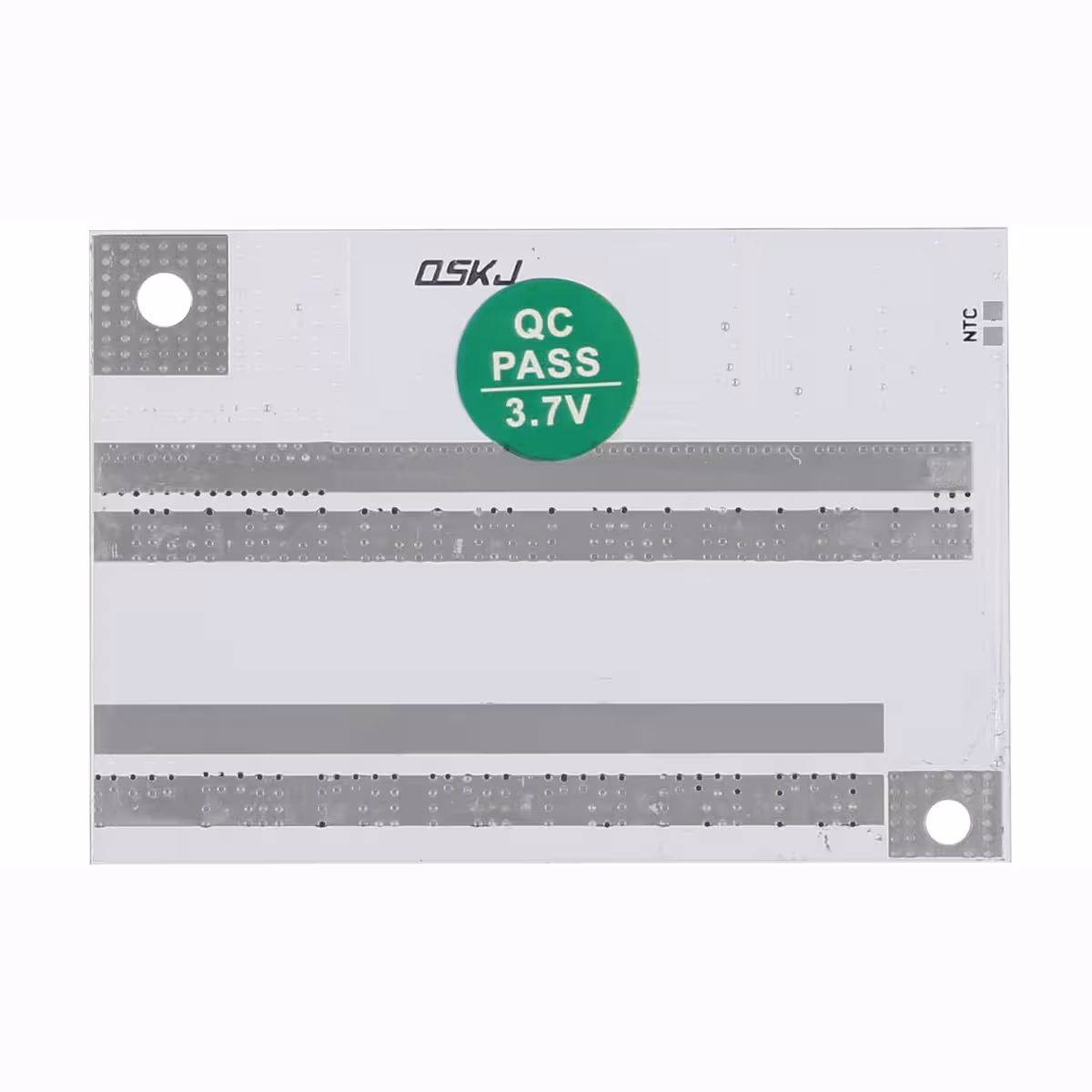

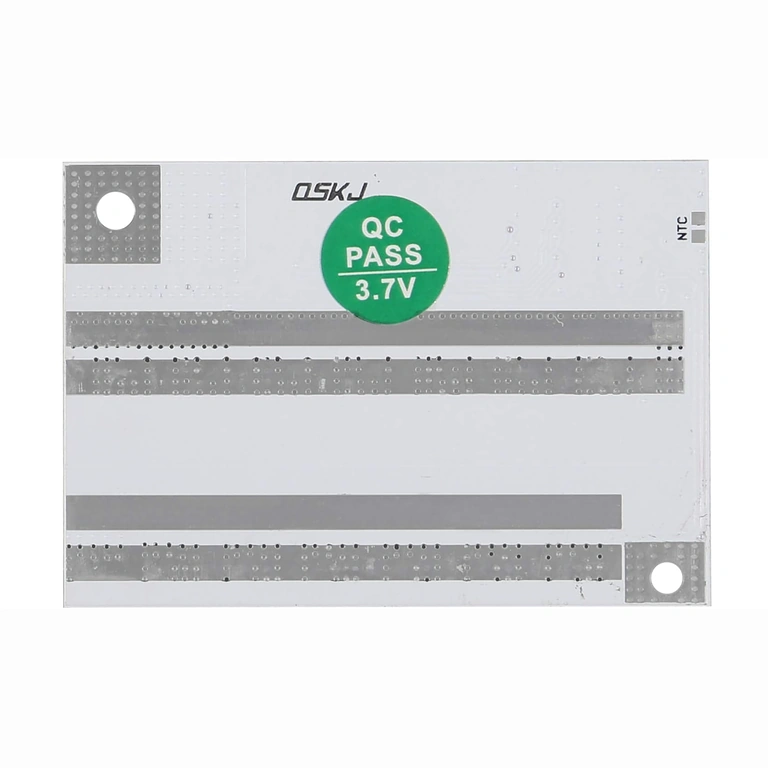

- Kompaktiškas 3.4 mm profilis — lengvai telpa ten, kur vietos yra itin mažai, todėl idealiai tinka DIY „powerbank“ įrenginiams ar RC modeliams.
- Universalumas (3S, 4S ir 5S) — vienas modulis tinka 11.1V, 14.8V arba 21V įtampos projektams.
Detalės ir techninės charakteristikos

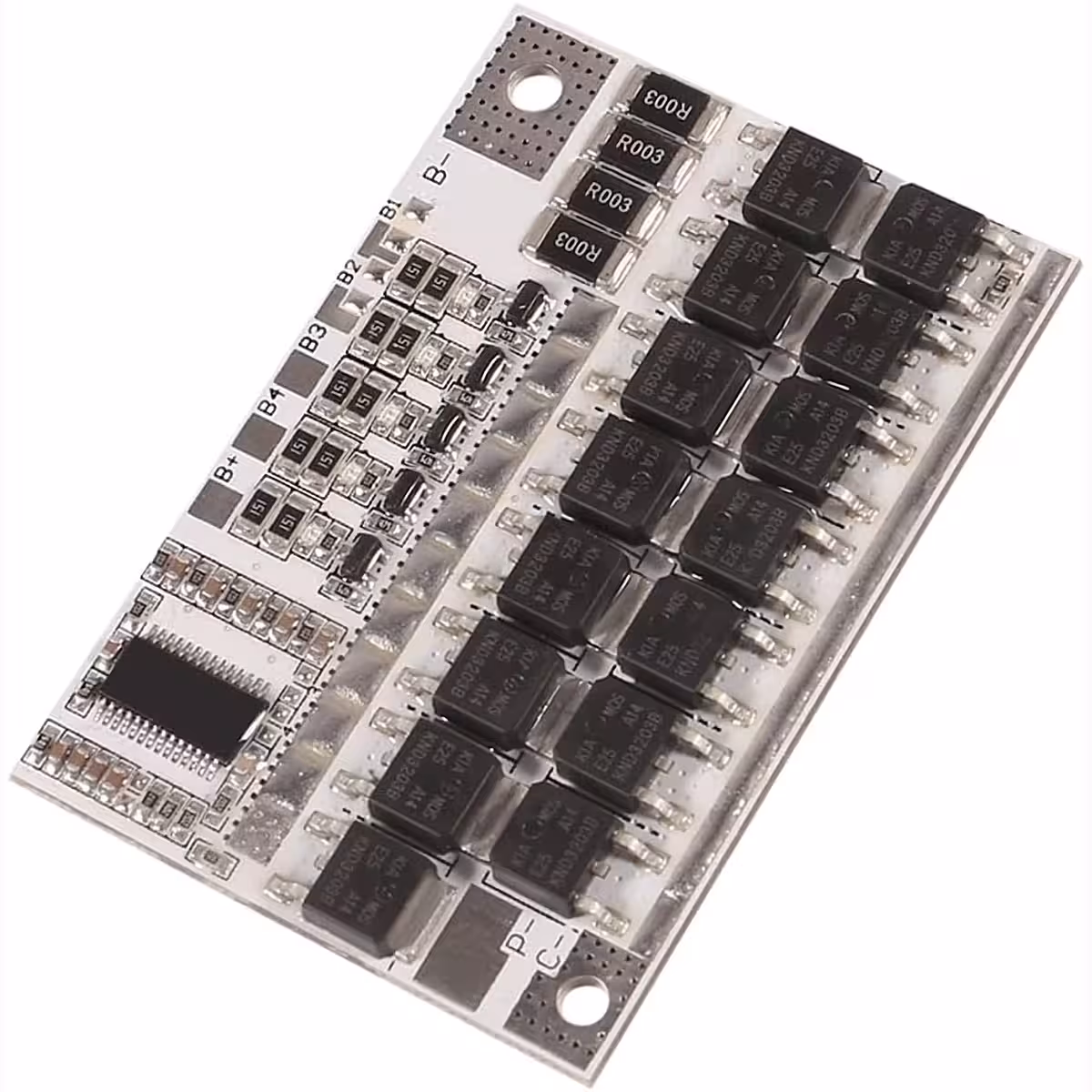

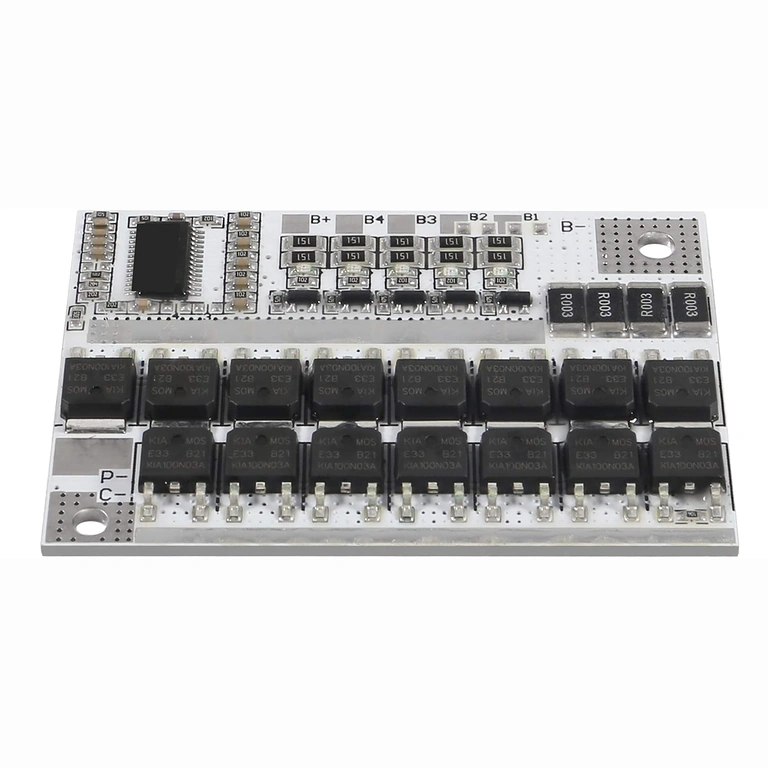

Grandinėje naudojami galingi MOSFET tranzistoriai, pritaikyti 80A nuolatinei iškrovos srovei ir 60A nuolatinei įkrovimo srovei. Tai užtikrina stabilų veikimą be perkaitimo įprastomis sąlygomis. Įtampos ribos nustatytos ties 4.25V įkrovimui ir 3.00V iškrovimui – tai optimalūs parametrai, saugantys Li-Ion chemiją nuo ankstyvo nusidėvėjimo.
Pasyvus balansavimas veikia išsklaidydamas perteklinę įtampą iš labiau įkrautų cėlių, todėl visas blokas pasiekia vienodą įkrovos lygį. Rezultatas – didesnė naudojama talpa ir ilgaamžiškesnis akumuliatorius. Apsauga nuo trumpojo jungimo suveikia mikrosekundžių tikslumu, reaguodama greičiau nei bet koks mechaninis saugiklis.
| Parametras | Vertė / Detalė |
|---|---|
| Suderinamumas | Li-Ion 18650 (5S konfigūracija) |
| Nominali bloko įtampa | 21V (5 x 4.2V) |
| Nuolatinė įkrovimo srovė | 60A |
| Nuolatinė iškrovos srovė | 80A |
| Pikinė srovė | 100A |
| Maksimali įtampa (cėlei) | 4.25 ± 0.05V |
| Minimali įtampa (cėlei) | 3.00 ± 0.025V |
| Balansavimo srovė | 60mA (pasyvus) |
| Apsauga nuo trumpojo jungimo | Taip |
| Apsauga nuo perkrovos | Taip |
| Apsauga nuo per didelio iškrovimo | Taip |
| Suderinamas su 3S / 4S | Taip |

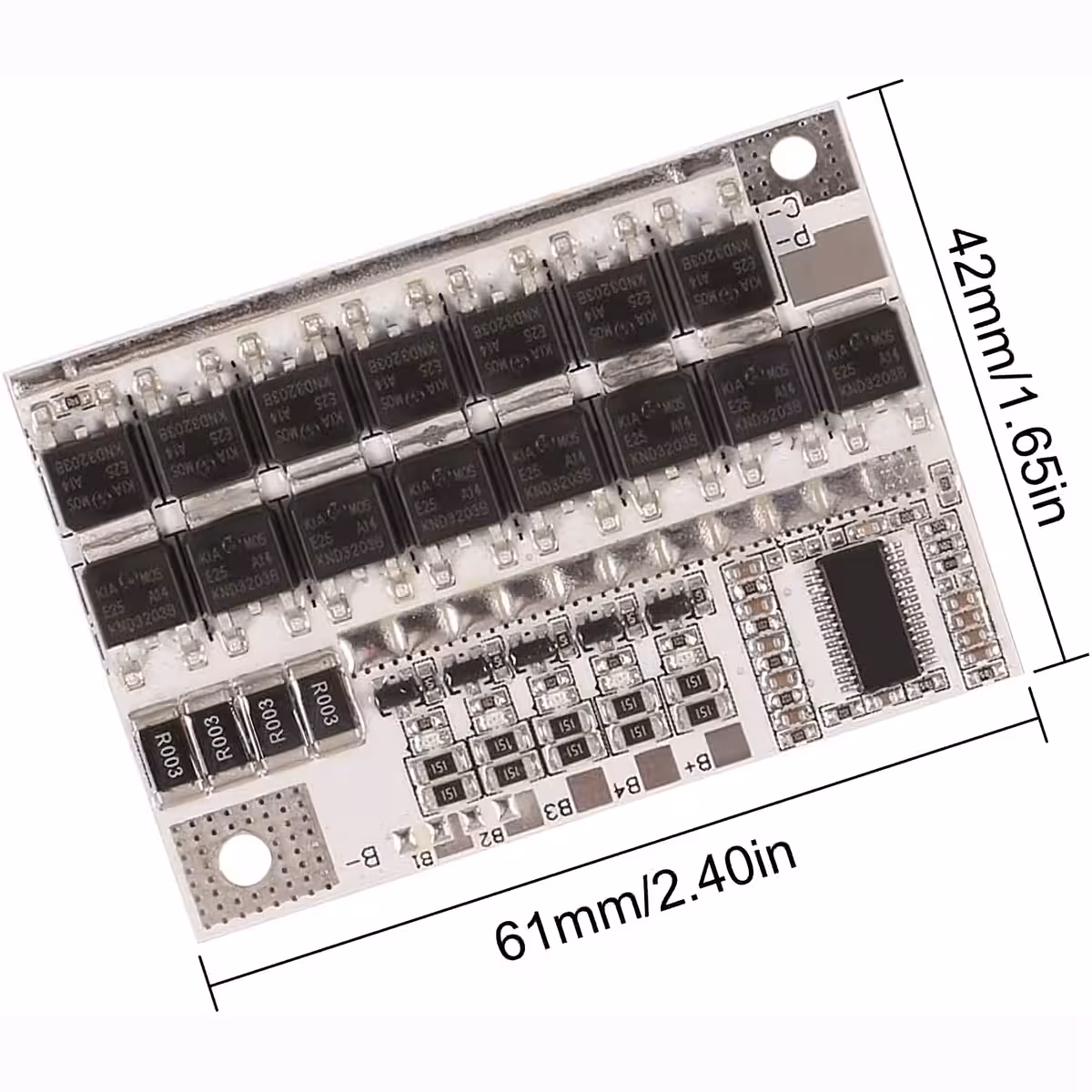

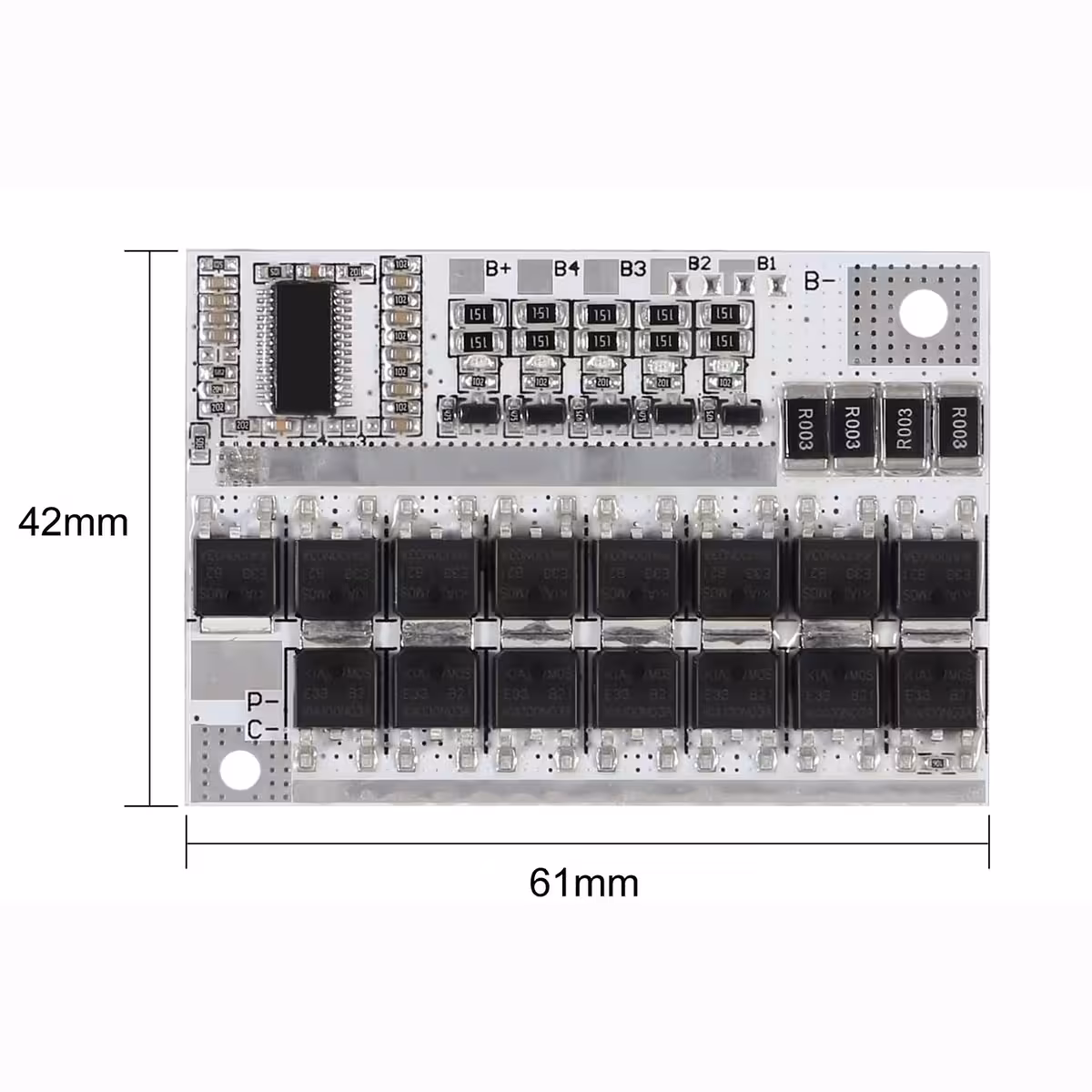

| Matmenys | 62 x 42 x 3.4 mm |
Pakuotės turinys
- 1x BMS 5S 100A 21V modulis
Dažniausiai užduodami klausimai
Ar šį BMS galima naudoti su Li-Po cėlėmis vietoj Li-Ion 18650?
Techniškai – taip, nes Li-Po cėlių įtampos profilis (3.7V nominali / 4.2V maksimali) yra toks pat. Vis dėlto, prieš jungdami visada pasitikrinkite tikslias savo cėlių specifikacijas, nes kai kurios Li-Po baterijos gali turėti kiek kitokius ribinius parametrus.
Kas nutinka įvykus trumpajam jungimui?
Modulis akimirksniu aptinka viršsrovį ir atjungia iškrovos grandinę, taip apsaugodamas tiek akumuliatorius, tiek prijungtą įrenginį. Pašalinus trumpojo jungimo priežastį, modulis atsistato automatiškai arba rankiniu būdu (priklausomai nuo versijos).
Ar modulis veikia su mažiau nei 5 cėlėmis?
Taip, modulis palaiko 3S (11.1V) ir 4S (14.8V) konfigūracijas, užtikrindamas pilną apsaugą ir balansavimą. Nereikia pirkti atskiro modulio kiekvienam projektui.
Ar reikalingas radiatorius esant didelėms srovėms?
Naudojant iki 80A nuolatinę srovę normalioje aplinkos temperatūroje, modulis veikia stabiliai be papildomo aušinimo. Jei dažnai dirbate prie 100A ribos, gera ventiliacija arba nedidelis radiatorius ant MOSFET tranzistorių padės prailginti modulio tarnavimo laiką.
Ar galima įkrauti ir iškrauti per tą patį jungtį?

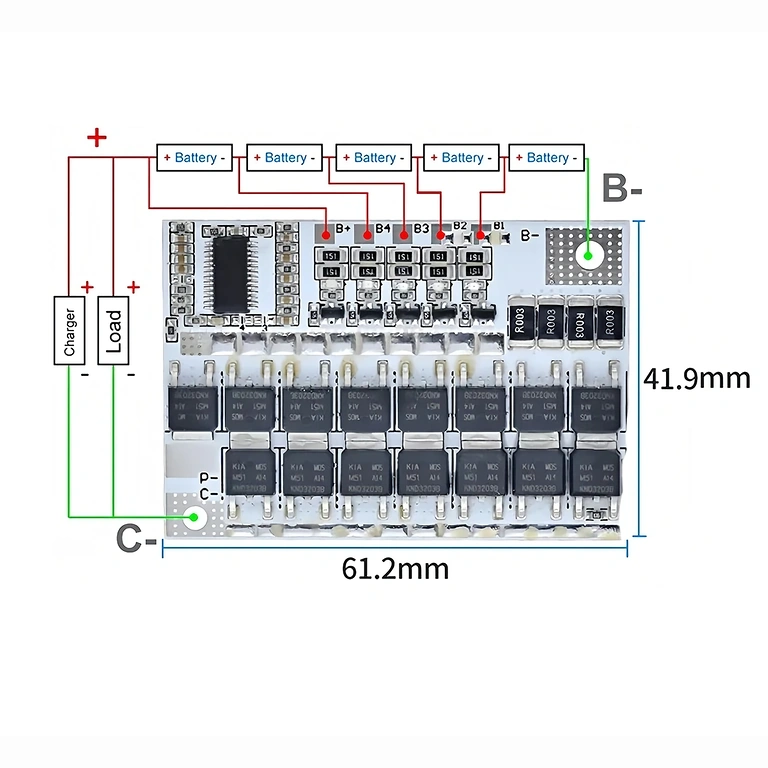

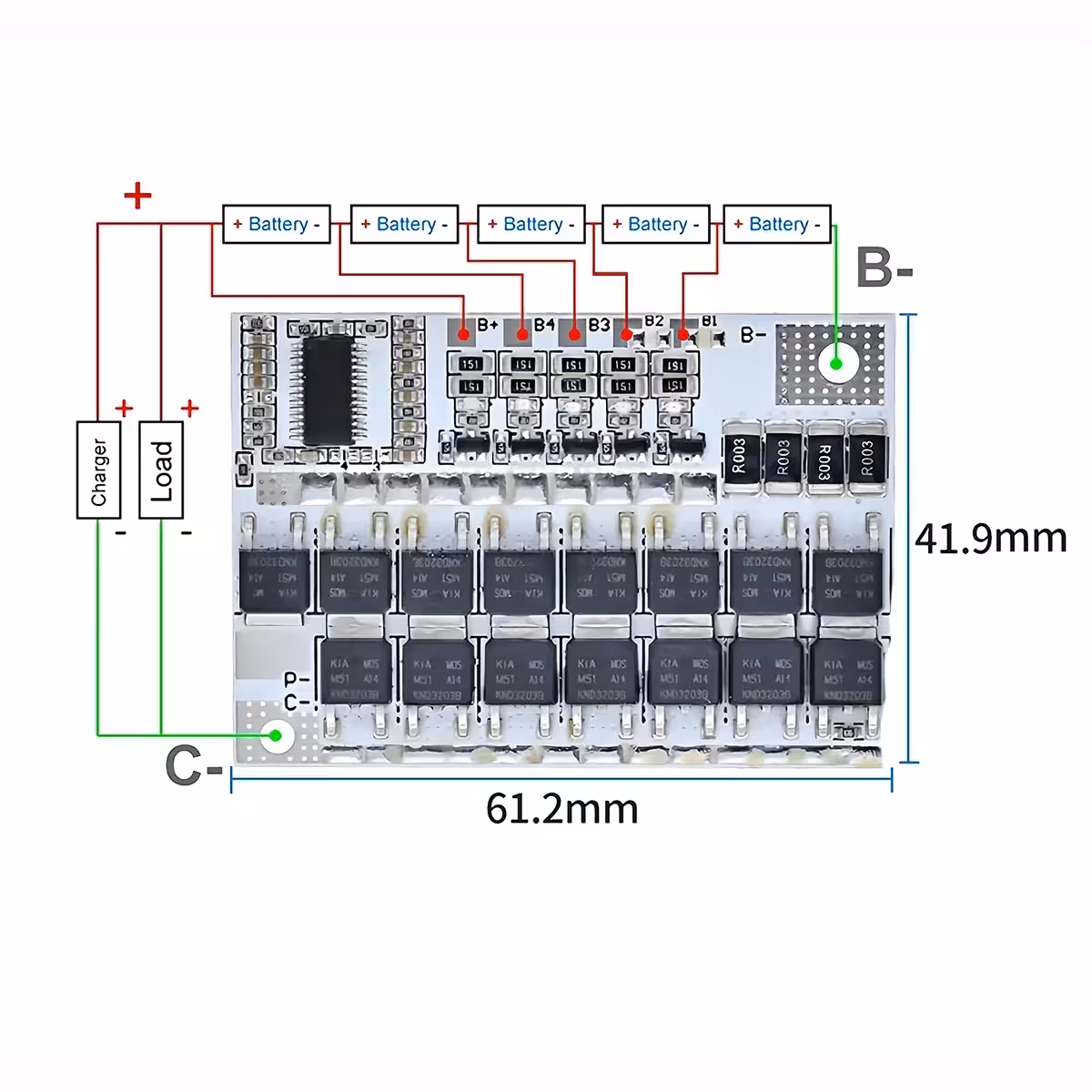

Šis modelis naudoja bendrą prievadą (common port) įkrovimui ir iškrovimui. Prijungdami vadovaukitės technine schema, kad teisingai sujungtumėte įkroviklį ir apkrovą prie to paties prievado.
