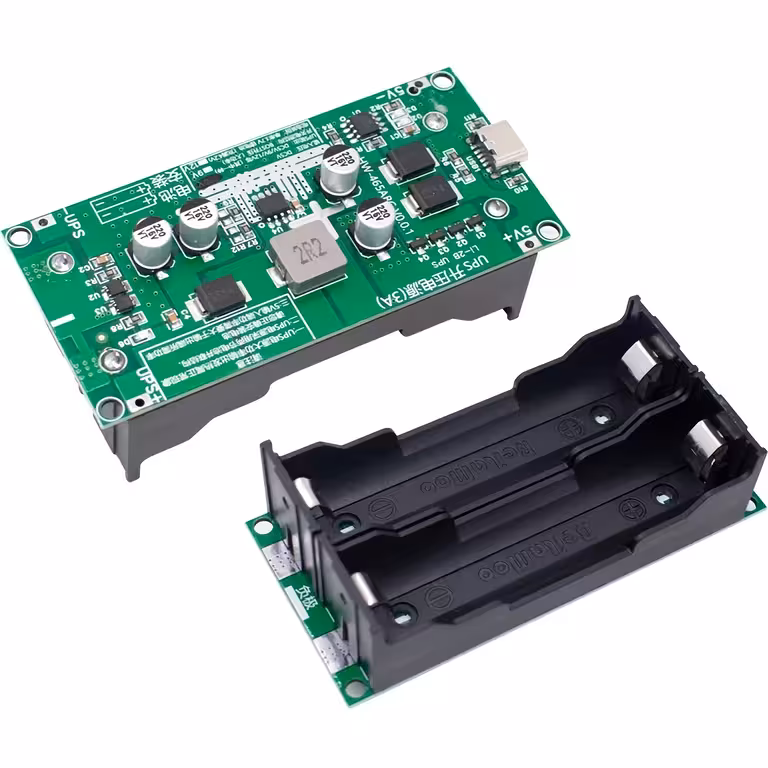

Mini UPS modulis 5V/12V – nepertraukiamas maitinimas be jokių pauzių, skirtas IoT projektams ir kritinei įrangai
Ar kada nors „Raspberry Pi“ ar maršrutizatorius persikrovė pačiu netinkamiausiu metu? DC mikro-UPS modulis išsprendžia šią problemą. Šis įrenginys užtikrina momentinį perjungimą į baterijos maitinimą – jokio vėlavimo, jokių persikrovimų – nesvarbu, ar maitinate mini kompiuterį, ESP32, ar 12V IP kamerą.
Pastaba: 18650 akumuliatoriai į komplektą neįeina. Naudokite 5V maitinimo šaltinį su bent 2A srove. Nejunkite baterijos atvirkštiniu poliškumu – kyla negrįžtamo sugadinimo rizika.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Momentinis perjungimas (zero-delay) — perėjimas prie baterijos vyksta akimirksniu, todėl įranga nefiksuoja jokių trikdžių ir nepersikrauna
- Dvi versijos skirtingiems poreikiams — 5V/3A modelis tinka „Raspberry Pi“, „Arduino“, ESP32 ir IoT moduliams; 12V/1.2A modelis skirtas maršrutizatoriams, IP kameroms ir pramoniniams valdikliams
- Palaiko 1 arba 2 lygiagrečiai jungiamus 18650 akumuliatorius — naudojant dvi celes, baterijos veikimo laikas padvigubėja
- Type-C įvestis iki 3A — didesnė srovė nei MicroUSB, greitesnis įkrovimas ir stabilus veikimas esant didelėms apkrovoms
- Iki 96% booster efektyvumas — 15W nominali galia, 20W pikinė galia su minimaliais energijos nuostoliais
- Pilna Li-Ion apsauga — apsauga nuo per didelės iškrovos, perkrovos, trumpojo jungimo ir perkaitimo
- Litavimo kontaktai 5V+/5V- — tiesioginis integravimas į PCB be papildomų jungčių
- Kompaktiškas formatas: 88 × 41 × 22 mm — lengvai telpa į bet kokį korpusą, ant DIN bėgelio ar „pasidaryk pats“ (DIY) įrenginiuose
Detalės ir našumas
Modulis veikia kaip sklandus DC UPS: kol yra išorinis maitinimo šaltinis, jis maitina įrenginį ir vienu metu krauna bateriją iki 4.2V – tai standartinė įtampa Li-Ion 18650 celėms. Dingus įėjimo įtampai, perjungimas į akumuliatorių įvyksta be jokios pastebimos pauzės, taip apsaugant įrangą nuo nepageidaujamų trikdžių.
5V/3A versija yra optimizuota „Raspberry Pi“, ESP32, „Arduino“ ir kitiems 5V maitinamiems IoT moduliams. 12V/1.2A versija skirta maršrutizatoriams, IP kameroms ir valdikliams, kuriems reikalinga stabili 12V įtampa. Abu variantai palaiko maitinimą per Type-C jungtį arba tiesiogiai per litavimo kontaktus, užtikrinant maksimalų lankstumą montuojant.
Dėmesio: esant apkrovoms, artimoms maksimaliai galiai, modulis gali įkaisti – užtikrinkite tinkamą ventiliaciją korpuse.
| Parametras | UPS Mini 5V | UPS Mini 12V |
|---|---|---|
| Išėjimo įtampa | 5V DC | 12V DC |
| Maks. išėjimo srovė | 3A | 1.2A |
| Nominali galia | 15W | 15W |
| Pikinė galia | 20W | 18–20W |
| Booster efektyvumas | iki 96% | |
| Įėjimo maitinimas | Type-C / 5V+ 5V- kontaktai | |
| Maks. įėjimo srovė | 3A | |
| Suderinamos baterijos | Li-Ion 18650 – 1 arba 2 vnt. lygiagrečiai | |
| Baterijos įkrovimo įtampa | 4.2V | |
| UPS perjungimo tipas | Momentinis / Zero delay | |
| Aktyvios apsaugos | Trumpasis jungimas, per didelė iškrova, perkrova, temperatūra | |
| LED indikatorius | Raudonas = vyksta įkrovimas / Žalias = baterija įkrauta | |
| Tuščiosios eigos sąnaudos | ≈ 25mA | |
| Matmenys | 88 × 41 × 22 mm | |
Pakuotės turinys
- 1x Mini DC-DC UPS modulis (pasirinktas variantas: 5V/3A arba 12V/1.2A)
Dažniausiai užduodami klausimai
Kokią versiją rinktis: 5V ar 12V?
Jei maitinate „Raspberry Pi“, „Arduino“, ESP32 ar kitą IoT modulį – rinkitės 5V/3A. Jei jūsų įrenginys yra maršrutizatorius, IP kamera ar pramoninis valdiklis – rinkitės 12V/1.2A.
Kiek 18650 akumuliatorių man reikia?
Modulis veikia su 1 arba 2 lygiagrečiai jungiamais 18650 akumuliatoriais. Su dviem celėmis baterijos veikimo laikas yra maždaug dvigubai ilgesnis. Akumuliatoriai į komplektą neįeina ir turi būti įsigyjami atskirai.
Ar įranga persikrauna dingus elektrai?
Ne. Perjungimas yra zero delay tipo – perėjimas tarp išorinio šaltinio ir baterijos yra momentinis, be jokių pertrūkių, kuriuos galėtų užfiksuoti prijungtas įrenginys.
Koks maitinimo šaltinis yra reikalingas?
Reikalingas 5V maitinimo šaltinis su bent 2A srove, jungiamas per Type-C. Jei naudojate 2 akumuliatorius ir vienu metu kraunate bei maitinate didelę apkrovą, rekomenduojame 5V/3A maitinimo šaltinį.
Ar galiu integruoti modulį tiesiai į savo PCB?
Taip. Be Type-C prievado, modulis turi 5V+ ir 5V- litavimo kontaktus, skirtus tiesioginiam integravimui į jūsų grandines be išorinių jungčių.
