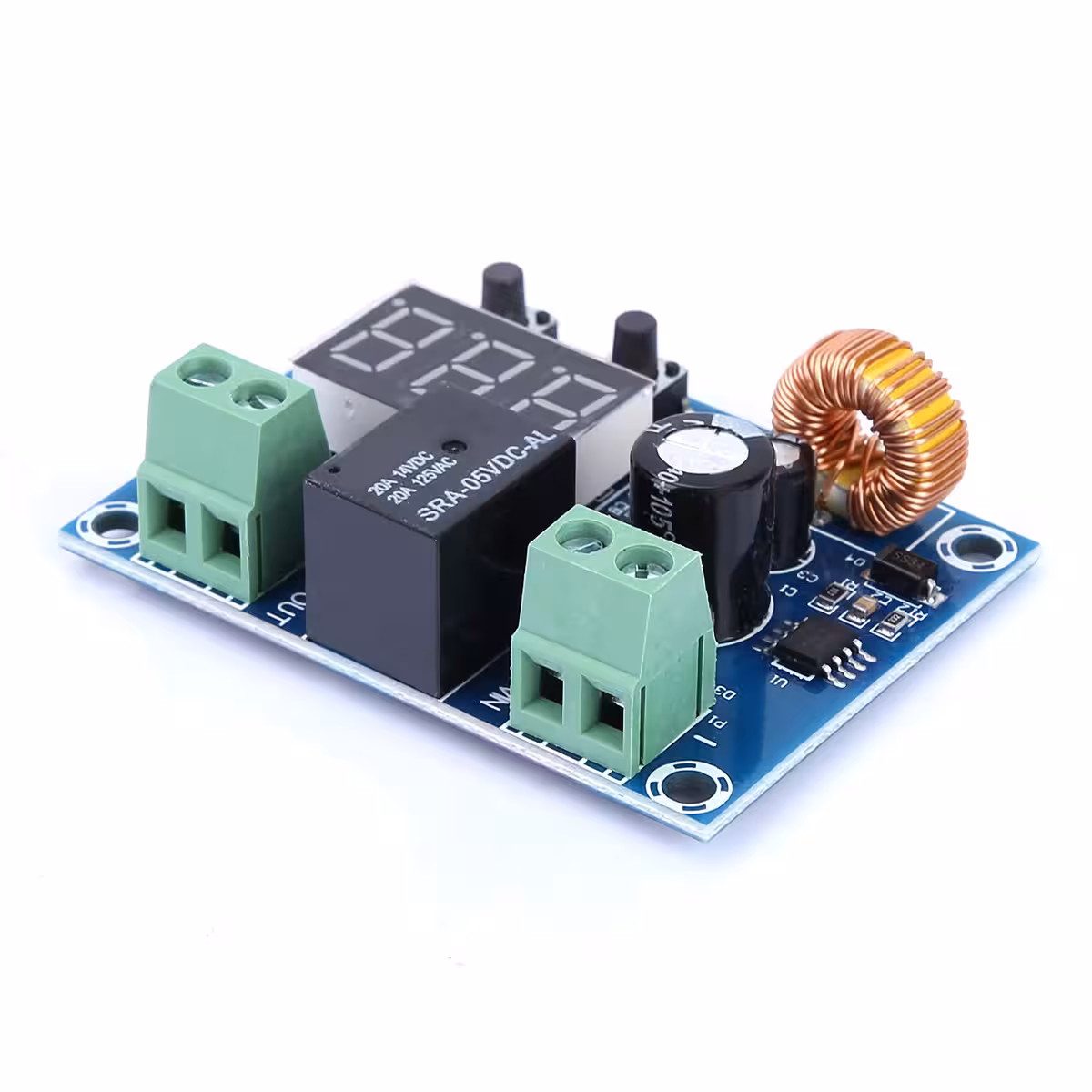

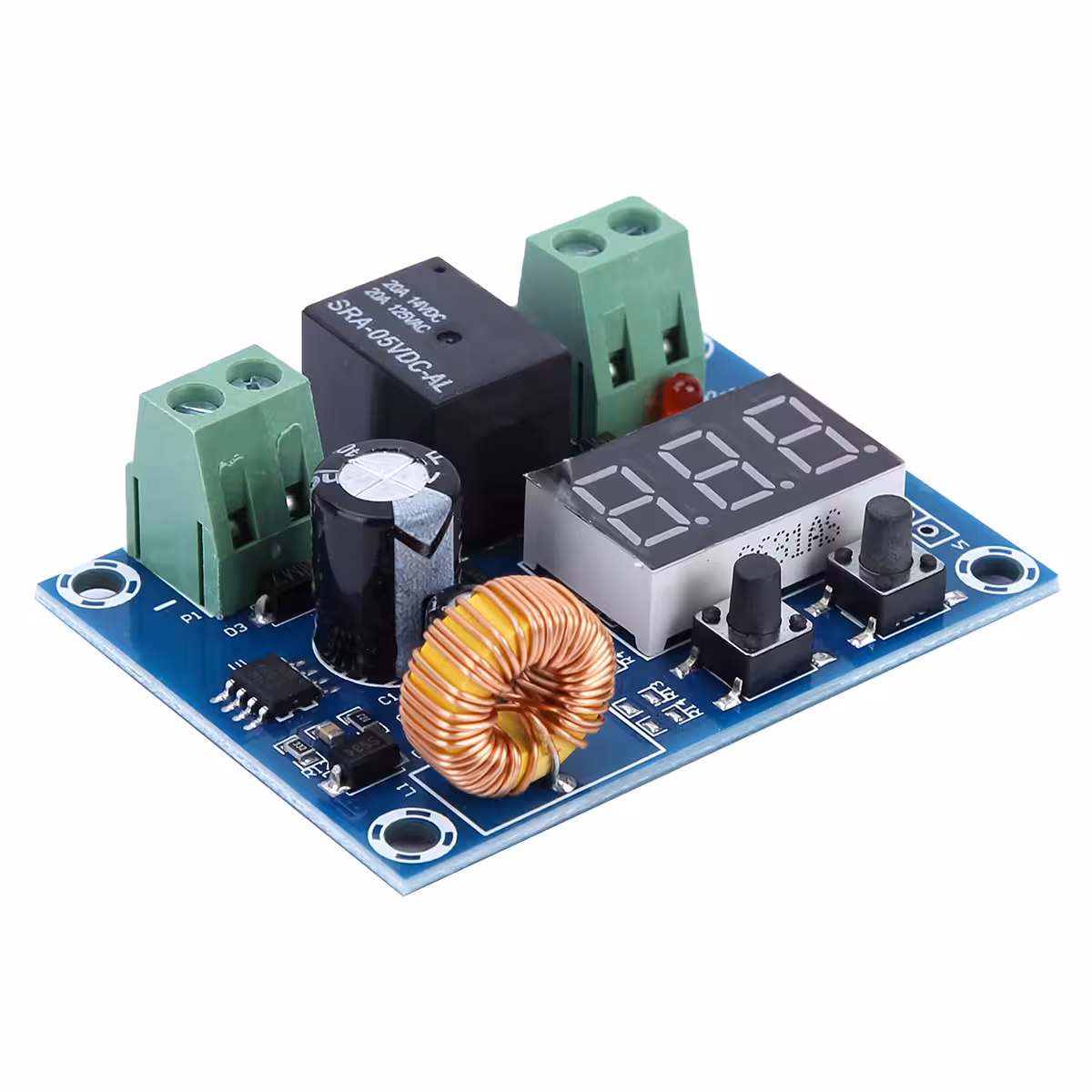

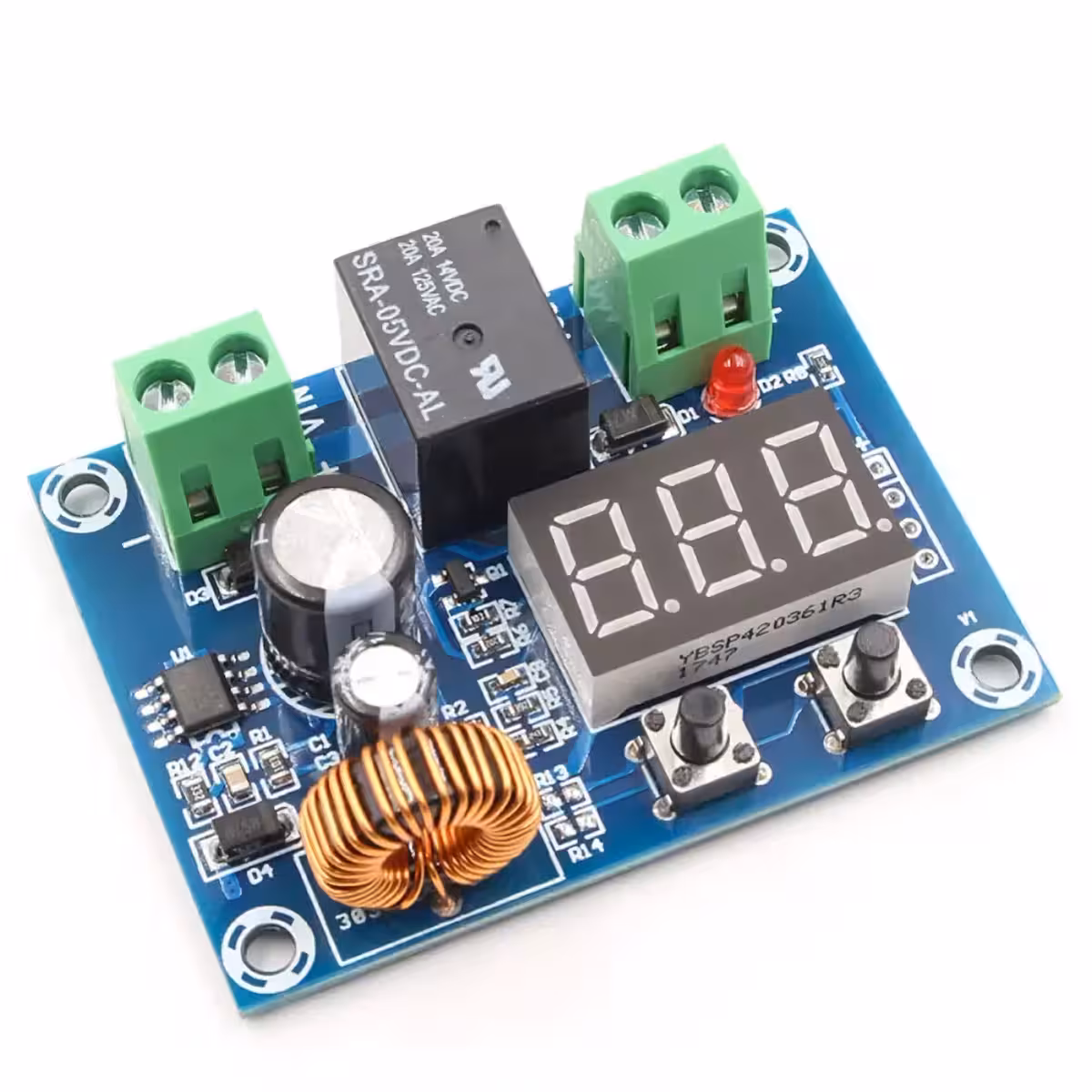

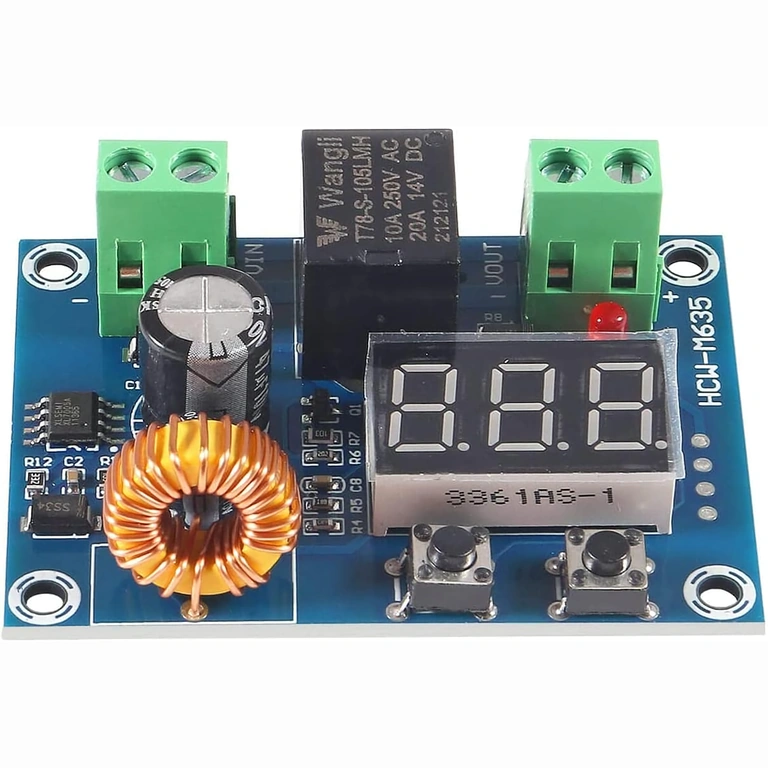

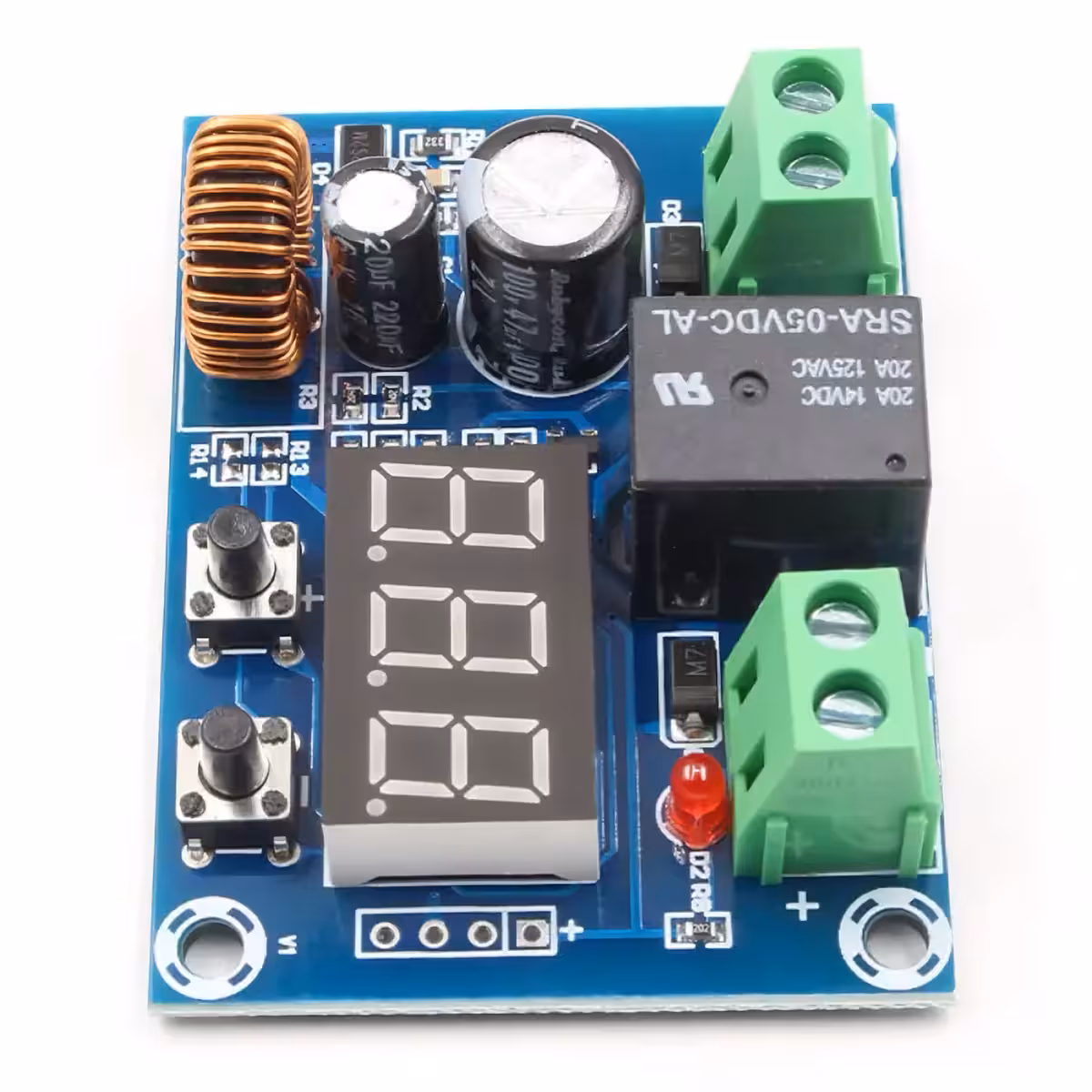

Akumuliatoriaus iškrovos apsaugos modulis 12V–36V — automatinis išjungimas ir atstatymas be jūsų priežiūros
Visiškai iškrautas akumuliatorius negrįžtamai praranda savo talpą ir tarnavimo laiką. Tai dažna problema kemperiuose, valtyse, autonominėse saulės elektrinėse ar ilgai stovinčiuose automobiliuose, kurią dažniausiai pastebime per vėlai. Šis gilaus iškrovimo apsaugos modulis veikia kaip patikimas sargas: jis automatiškai atjungia vartotojus, kai įtampa nukrenta žemiau nustatytos ribos, ir vėl prijungia maitinimą, kai įtampa stabilizuojasi.
Pastaba: Įrenginys netransformuoja įtampos — išėjimo įtampa yra lygi įėjimo įtampai. Maksimali palaikoma srovė yra 10A.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Visiškai automatinis veikimas — „Auto Power-Off“ ir „Auto Reconnect“ funkcijos veikia be jokio įsikišimo; idealu sistemoms, kurios paliekamos be priežiūros ilgesniam laikui.
- 0.1V reguliavimo tikslumas — nustatykite tikslią ribą, pvz., 11.5V ar 22.8V. Tai ypač svarbu LiFePO4 ir Li-Ion baterijoms, kurioms reikalingas tikslus įtampos stebėjimas.
- Universalus suderinamumas (12V, 24V, 36V DC) — tas pats modulis tinka automobilio akumuliatoriui, saulės baterijų sistemai ar Li-Ion elementų blokui be jokių techninių pakeitimų.
- Konfigūruojama histerezė — išvengsite dažno relės „tiksėjimo“ (įsijunginėjimo ir išsijunginėjimo), nes galite tiksliai nustatyti įtampos skirtumą, reikalingą pakartotiniam įjungimui.
- Mažas energijos suvartojimas — modulis naudoja mažiau nei 1.5W, todėl pats neiškrauna jūsų sistemos.
Techninės detalės ir veikimas

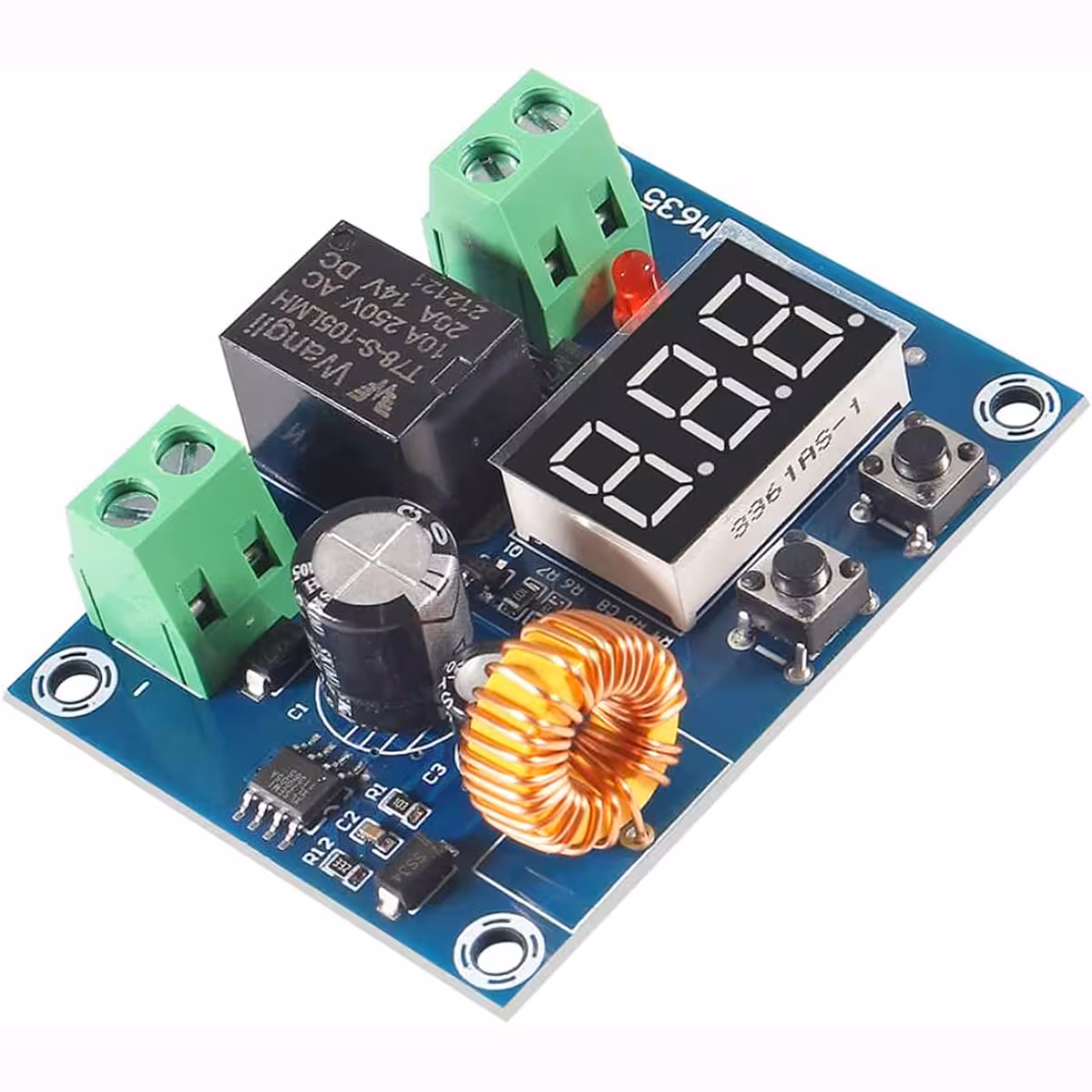

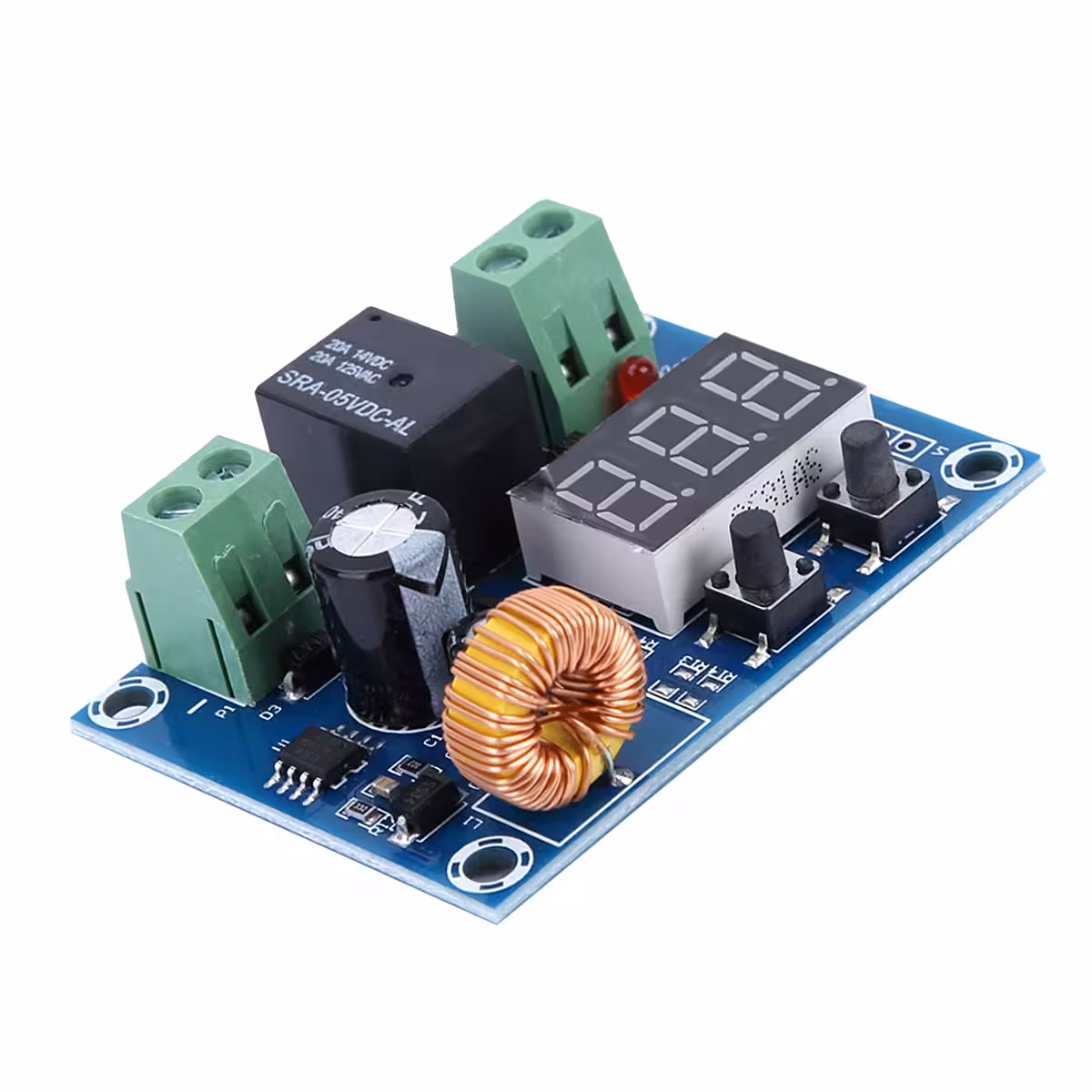

Iškrovos apsaugos modulis naudoja galingą relę, valdomą specializuoto mikrovaldiklio, kuris realiuoju laiku stebi įtampą VIN terminale. Kai įtampa nukrenta žemiau nustatytos ribos (0.1V tikslumu), relė atjungia VOUT terminale prijungtą įrenginį. Automatinis atstatymas įvyksta, kai įtampa viršija nustatytą ribą kartu su konfigūruota histerezės verte. Maksimali leistina srovė yra 10A, todėl modulis puikiai tinka nuolatinės srovės (DC) varikliams, LED juostoms, įkrovimo valdikliams ir apšvietimo sistemoms.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 12V – 36V DC |
| Išėjimo įtampa | Lygi įėjimo įtampai |
| Maksimali srovė | 10A |
| Įtampos valdymo tikslumas | 0.1V |
| Nuosavas suvartojimas | Maks. 1.5W |
| Matmenys | 57 × 42 × 19 mm |
| Svoris | 28g |
| Sistemų suderinamumas | 12V, 24V, 36V DC |
| Pritaikymas | Automobiliai, saulės sistemos, akumuliatoriai, DC įrenginiai |
Programavimo ir naudojimo instrukcijos

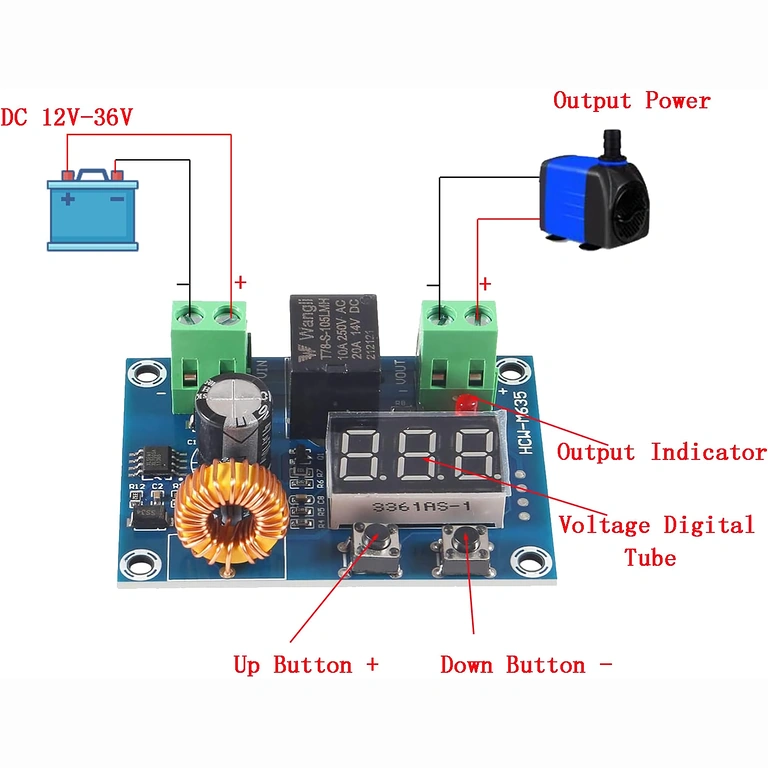

- Prijunkite akumuliatoriaus teigiamą ir neigiamą polius prie modulio VIN terminalo (laikykitės poliariškumo).
- Prijunkite vartotoją (variklį, lempą, valdiklį ir kt.) prie VOUT terminalo.
- Paspauskite ir palaikykite kairįjį mygtuką, kad įeitumėte į išjungimo įtampos nustatymo režimą — trumpais paspaudimais sureguliuokite norimą vertę (pvz., 11.5V 12V akumuliatoriui).
- Paspauskite ir palaikykite dešinįjį mygtuką, kad nustatytumėte histerezės skirtumą (papildoma įtampa, reikalinga pakartotiniam įjungimui, pvz., 1V).
- Patvirtinkite nustatymus — relė automatiškai atjungs vartotoją, kai įtampa nukris žemiau ribos, ir vėl prijungs, kai įtampa pasieks optimalų lygį.
Pakuotės turinys
- 1x Akumuliatoriaus iškrovos apsaugos modulis 12V–36V 10A
Dažniausiai užduodami klausimai
Ar modulis suderinamas su LiFePO4 ir Li-Ion baterijomis?
Taip, modulis tinka bet kokio tipo įkraunamoms baterijoms, kurių vardinė įtampa yra nuo 12V iki 36V, įskaitant LiFePO4, Li-Ion, AGM ir švino rūgšties akumuliatorius, nes apsaugos riba nustatoma rankiniu būdu 0.1V tikslumu.
Ar galima naudoti autonominėse saulės sistemose?
Taip, tai idealus sprendimas autonominėms fotovoltinėms sistemoms. Jis apsaugo saulės baterijų akumuliatorių nuo gilaus iškrovimo, kai energijos gamyba yra nepakankama.
Ką daryti, jei vartotojo srovė viršija 10A?
Viršijus 10A srovę, vidinė relė gali būti pažeista. Jei naudojate galingesnius įrenginius, rekomenduojame prijungti išorinę galingą relę, kurią valdytų šio modulio išėjimo signalas.
Ar modulis veikia su 24V arba 36V be papildomų modifikacijų?
Taip, modulis natyviai palaiko įėjimo įtampas nuo 12V iki 36V DC. Jokių techninių pakeitimų nereikia — tereikia sukonfigūruoti išjungimo ribą pagal jūsų naudojamo akumuliatoriaus tipą.
Ar nustatymai išlieka atjungus maitinimą?
Taip, nustatyta išjungimo įtampa ir histerezė yra išsaugomi modulio atmintyje, todėl jie išlieka aktyvūs net ir nutrūkus maitinimui.
