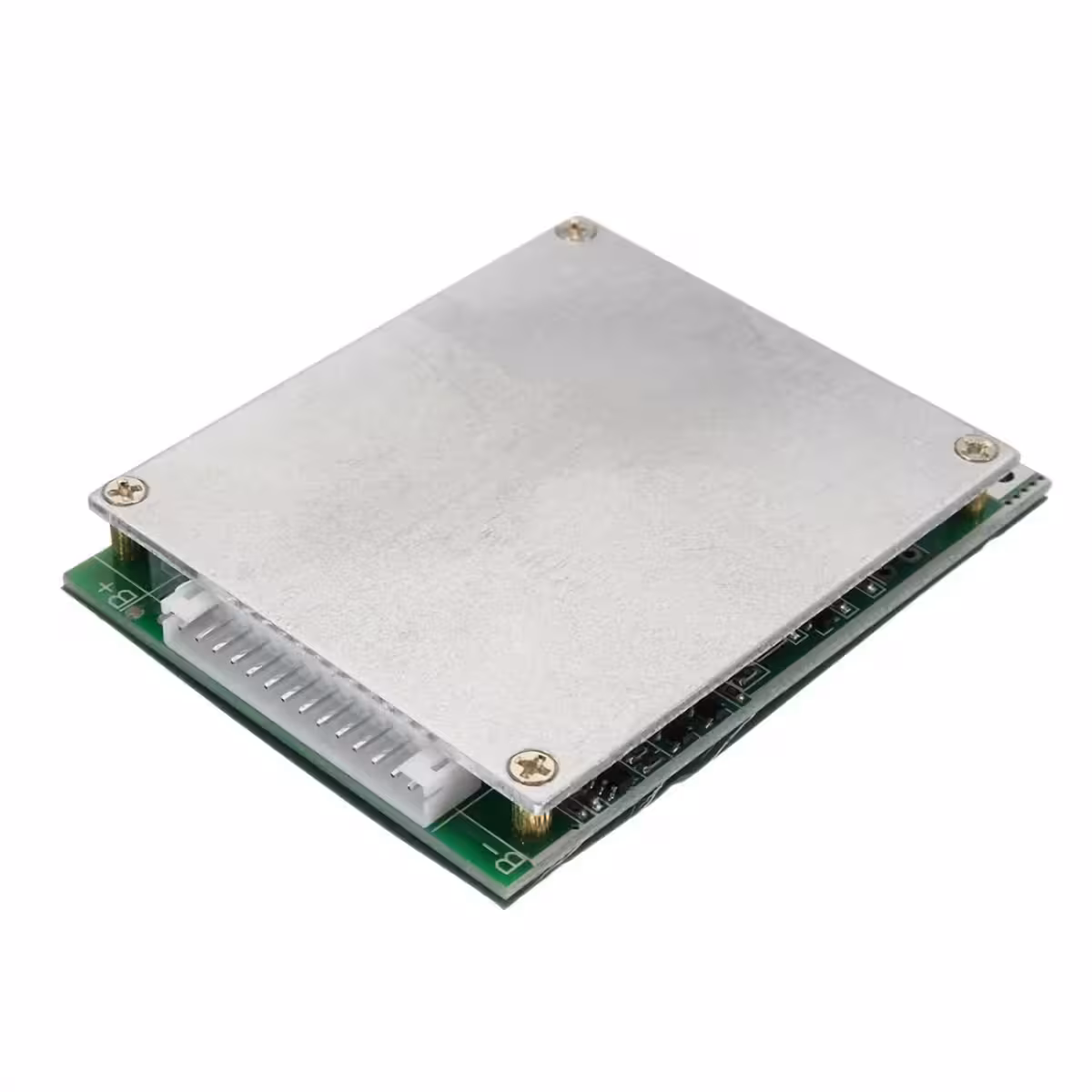

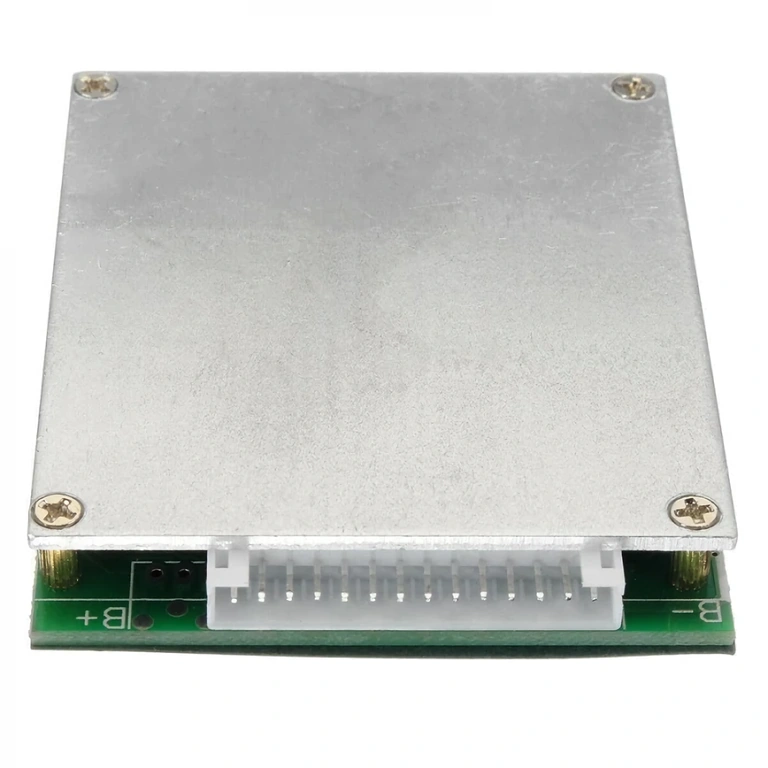

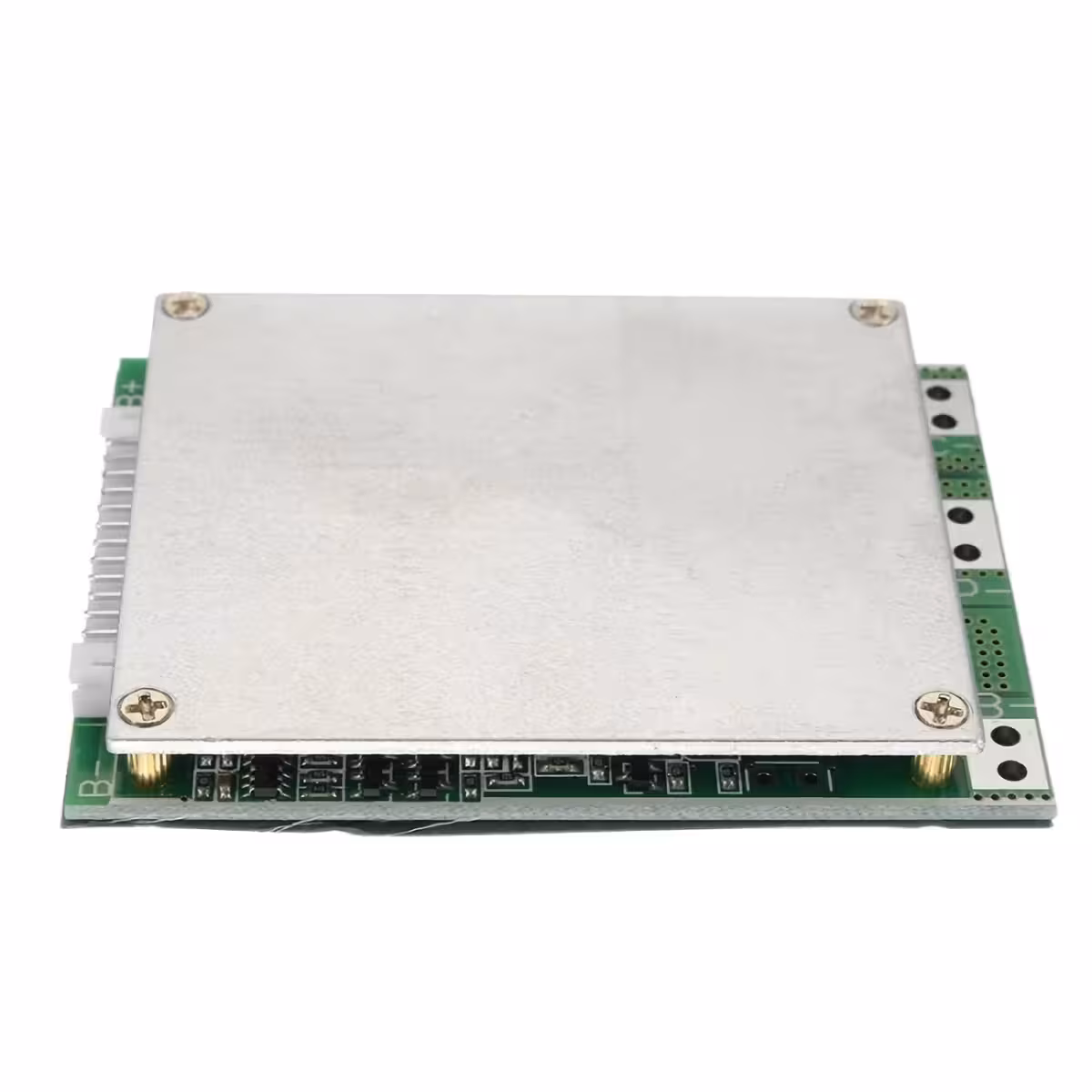

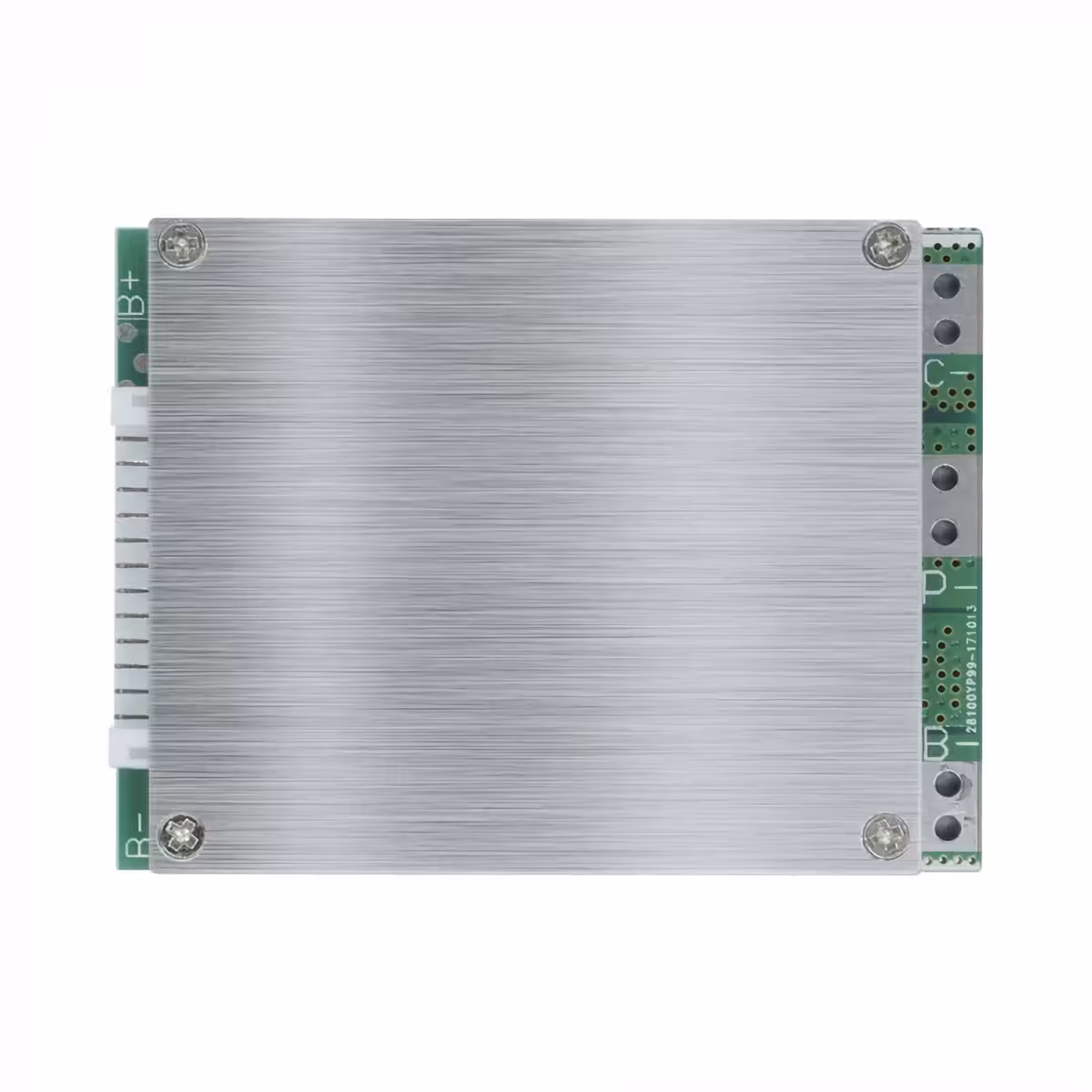

BMS 13S 48V 35A su aktyviu balansavimu – patikima jūsų Li-Ion akumuliatorių apsauga
Kuriate 48V akumuliatorių bateriją ir norite apsisaugoti nuo elementų perkrovos, trumpojo jungimo ar per didelės iškrovos? Kokybiškas 13S BMS modulis ne tik užtikrina saugumą, bet ir aktyviai prailgina visos baterijos tarnavimo laiką. Šis įrenginys realiuoju laiku subalansuoja kiekvieną elementą, atlaiko iki 100A srovės šuolius paleidimo metu ir dėl kompaktiško dydžio lengvai telpa net ir ribotos erdvės korpusuose.
Pastaba: Modulis skirtas tik 13S konfigūracijos Li-Ion akumuliatoriams. Nenaudokite su pažeistais elementais, elementais, turinčiais didelę vidinę varžą, arba kitokiomis serijinėmis jungtimis.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Aktyvus balansavimas (60 mA vienam elementui) — automatiškai įsijungia, kai įtampos skirtumas tarp elementų viršija 0,1V, taip išvengiant ankstyvo baterijos nusidėvėjimo.
- 100A momentinė srovė — be vargo atlaiko galios šuolius paleidžiant 1000W variklį, neaktyvuojant apsaugos be reikalo.
- 120A apsauga nuo viršsrovių — milisekundžių tikslumu atjungia grandinę įvykus trumpajam jungimui ar perkrovai, apsaugodama nuo nuolatinių pažeidimų.
- 35A nuolatinė iškrovos srovė — optimalu 500W–1500W galios varikliams (48V) įprasto naudojimo režimu.

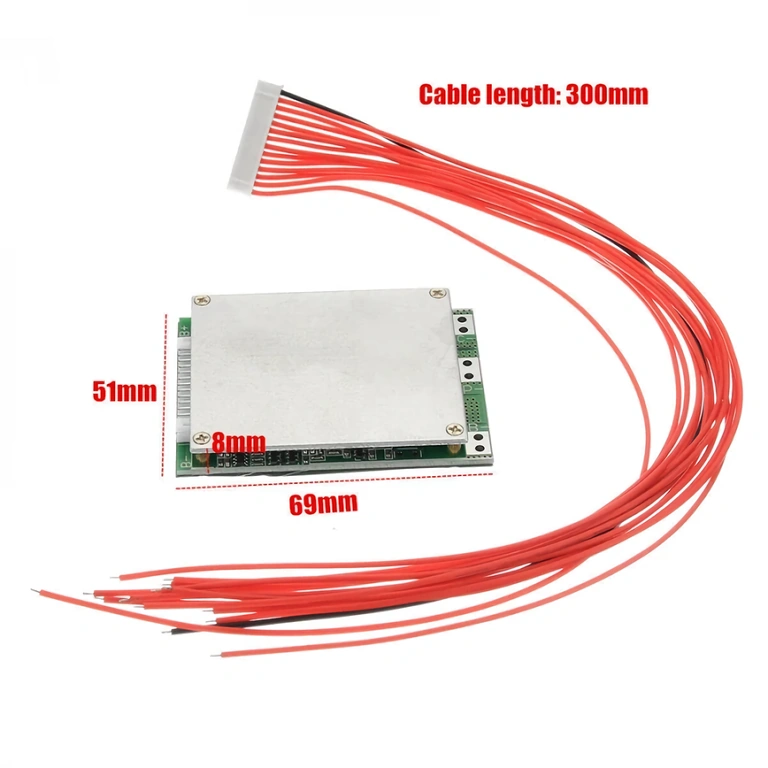

- Kompaktiškas formatas (69 x 51 x 8 mm) — lengvai montuojamas daugumoje savadarbių (DIY) akumuliatorių korpusų ar elektrinių paspirtukų.
- Atskiri C- ir P- prievadai — nepriklausomas įkrovimas ir iškrovimas, užtikrinantis sklandų sistemos veikimą.
- Pridedamas 300 mm laidas — patogus ilgis tiesioginiam pajungimui be papildomų ilgintuvų.
Techninės detalės ir našumas
Modulis palaiko 54,6V DC įkrovimo įtampą (13 elementų × 4,2V), užtikrina 35A nuolatinę iškrovos srovę ir 100A momentinius šuolius — tai būtina sklandžiam elektrinio variklio darbui ar staigiam pagreitėjimui. Įkrovimo srovė ribojama iki 8A, todėl modulis suderinamas su visais standartiniais 48V Li-Ion įkrovikliais.
Apsauga nuo per didelės iškrovos suveikia pasiekus 2,8V ribą vienam elementui, taip apsaugant cheminių elementų struktūrą nuo negrįžtamų pažeidimų. Maksimali leistina įtampa vienam elementui yra 4,28V (±0,05V paklaida), užtikrinant saugų įkrovimą net ir su paprastesniais įkrovikliais.
| Parametras | Vertė / Detalė |
|---|---|
| Elementų konfigūracija | 13S (Li-Ion 18650) |
| Nominali baterijos įtampa | 48V |
| Įėjimo įtampa (įkrovimas) | 54,6V DC (13 × 4,2V) |
| Nuolatinė įkrovimo srovė | 8A |
| Nuolatinė iškrovos srovė | 35A |
| Momentinė iškrovos srovė | 100A |
| Maksimali įtampa vienam elementui | 4,28 ± 0,05V |
| Minimali iškrovos įtampa vienam elementui | 3 ± 0,1V |
| Apsauga nuo per didelės iškrovos (suveikimas) | 2,8 ± 0,08V |
| Balansavimo srovė | 60 ± 5 mA |
| Balansavimo slenkstis (įtampos skirtumas) | > 0,1V tarp elementų |
| Apsauga nuo trumpojo jungimo | Taip (automatinis atjungimas) |
| Apsauga nuo viršsrovių (suveikimas) | 120 ± 5A |
| Modulio matmenys | 69 × 51 × 8 mm |
| Pridedamo laido ilgis | 300 mm |
| Suderinami akumuliatoriai | Li-Ion 18650 |
Naudojimo ir montavimo instrukcijos

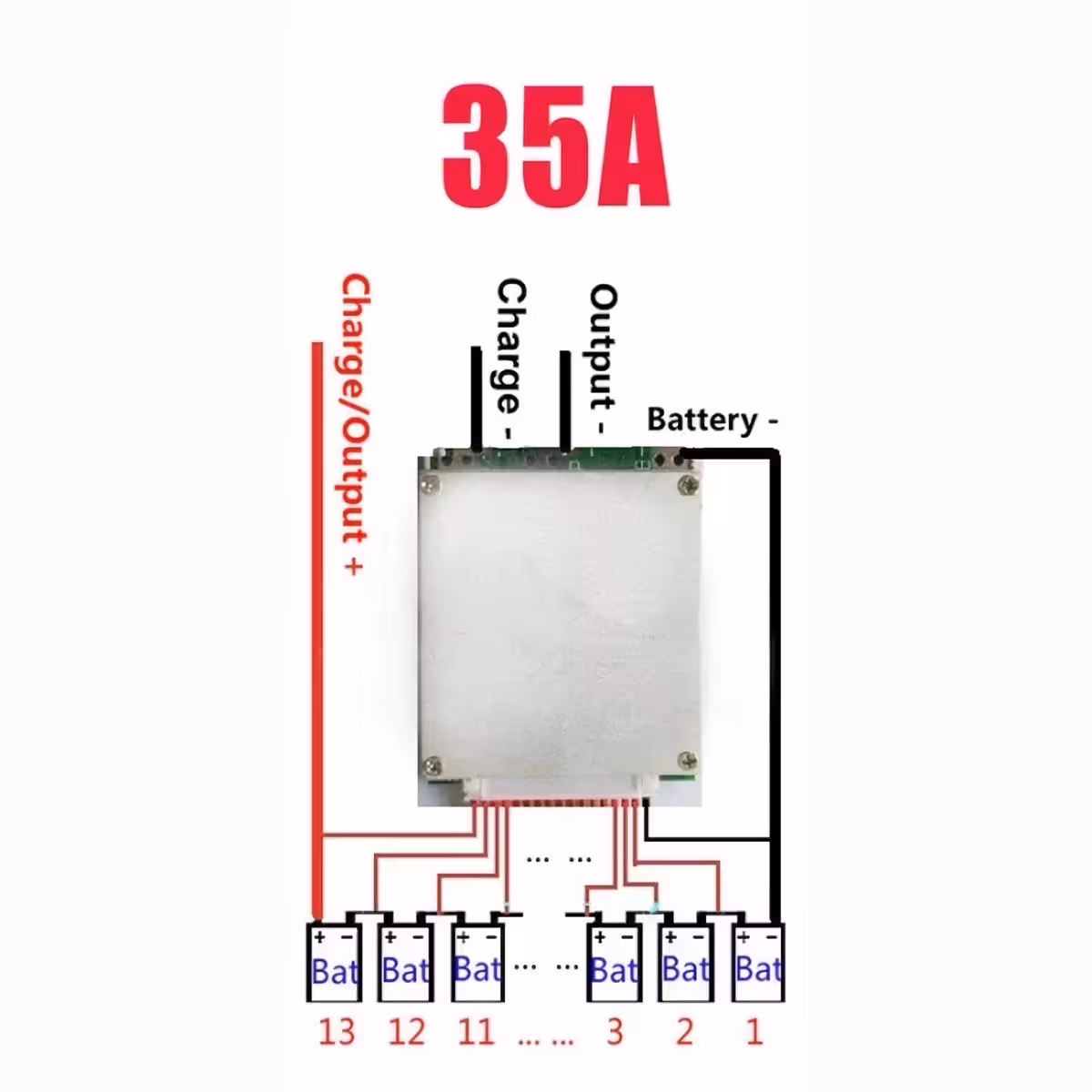

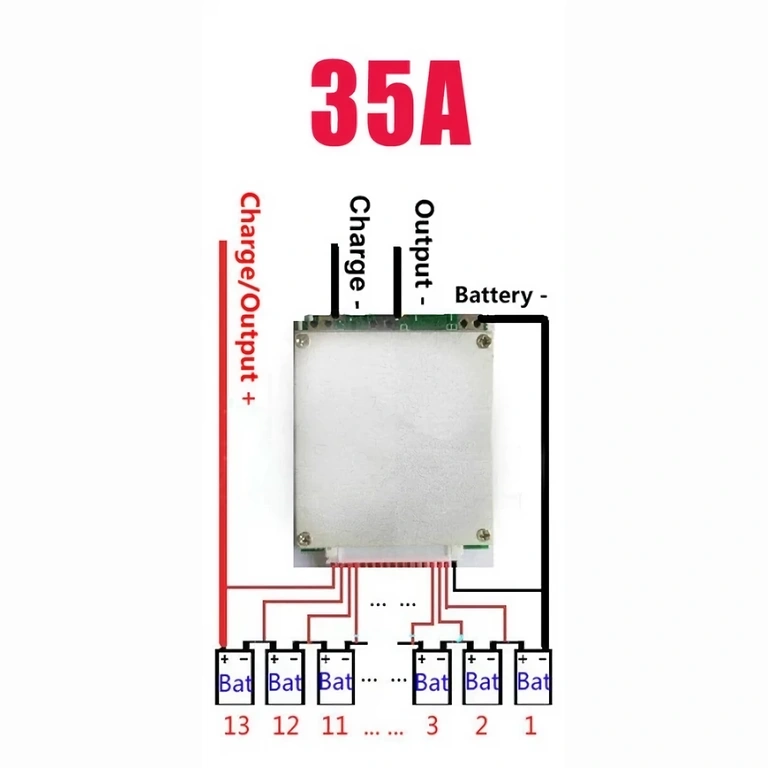

- Patikrinkite baterijos konfigūraciją — modulis veikia tik su 13 nuosekliai sujungtų elementų (13S). Bet kokia kita konfigūracija gali nepataisomai sugadinti modulį.
- Prijunkite balansavimo laidus (B-) prie neigiamo baterijos poliaus, tada nuosekliai prijunkite individualius elementų laidus nuo pirmojo iki tryliktojo.
- Prijunkite P- (Pack Minus) prie apkrovos arba išėjimo sistemos neigiamo kontakto.
- Prijunkite C- (Charge Minus) prie 54,6V įkroviklio neigiamo kontakto.
- Prieš pirmąjį įkrovimą multimetru patikrinkite, ar kiekvieno elemento įtampa yra tarp 2,8V ir 4,28V.
- Automatinis balansavimas įsijungia įkrovimo metu be jokio papildomo įsikišimo.
- Jei suveikė apsauga nuo viršsrovių ar trumpojo jungimo, pašalinkite priežastį ir iš naujo prijunkite maitinimo šaltinį, kad modulis persikrautų.
Pakuotės turinys

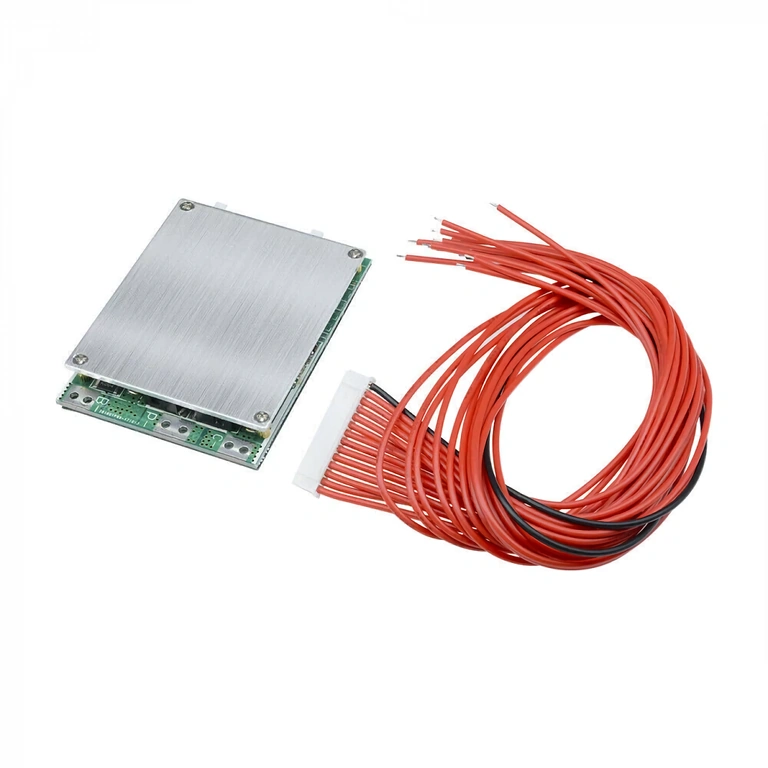

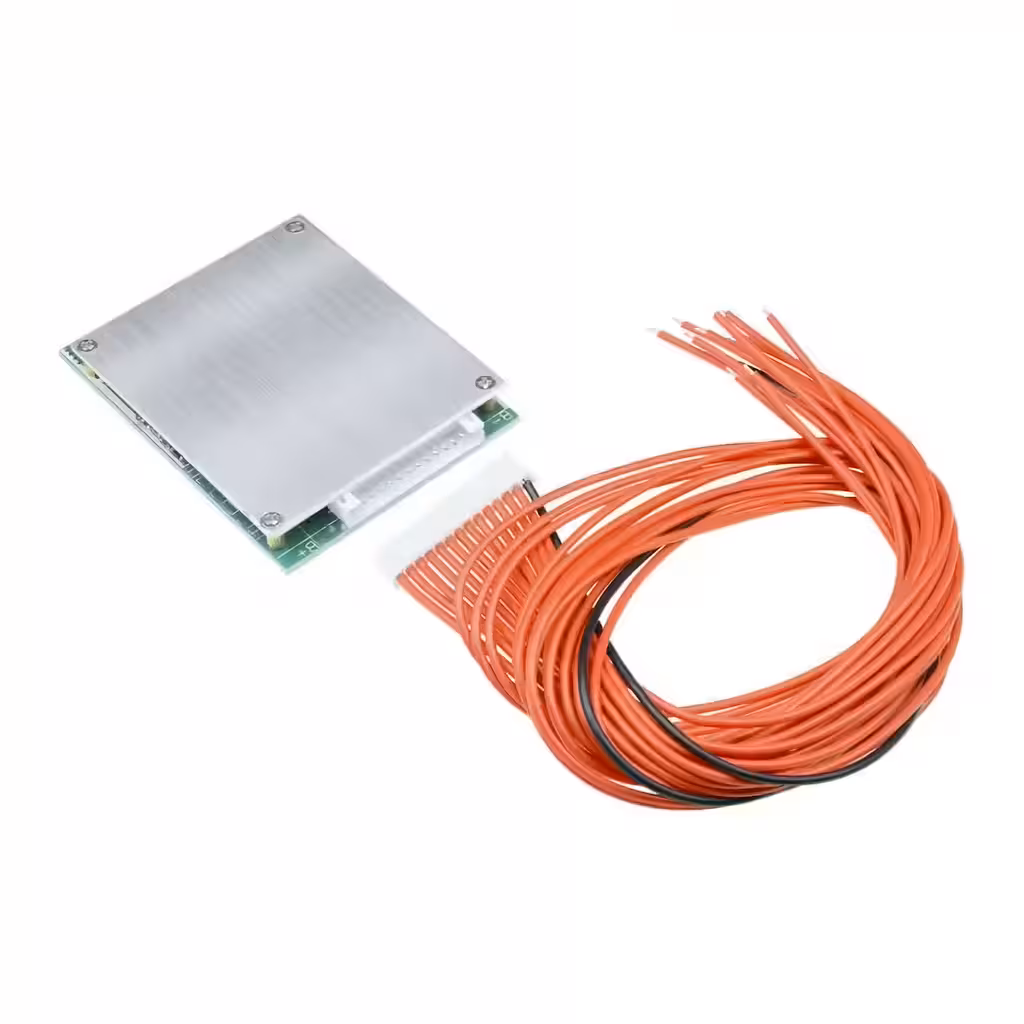

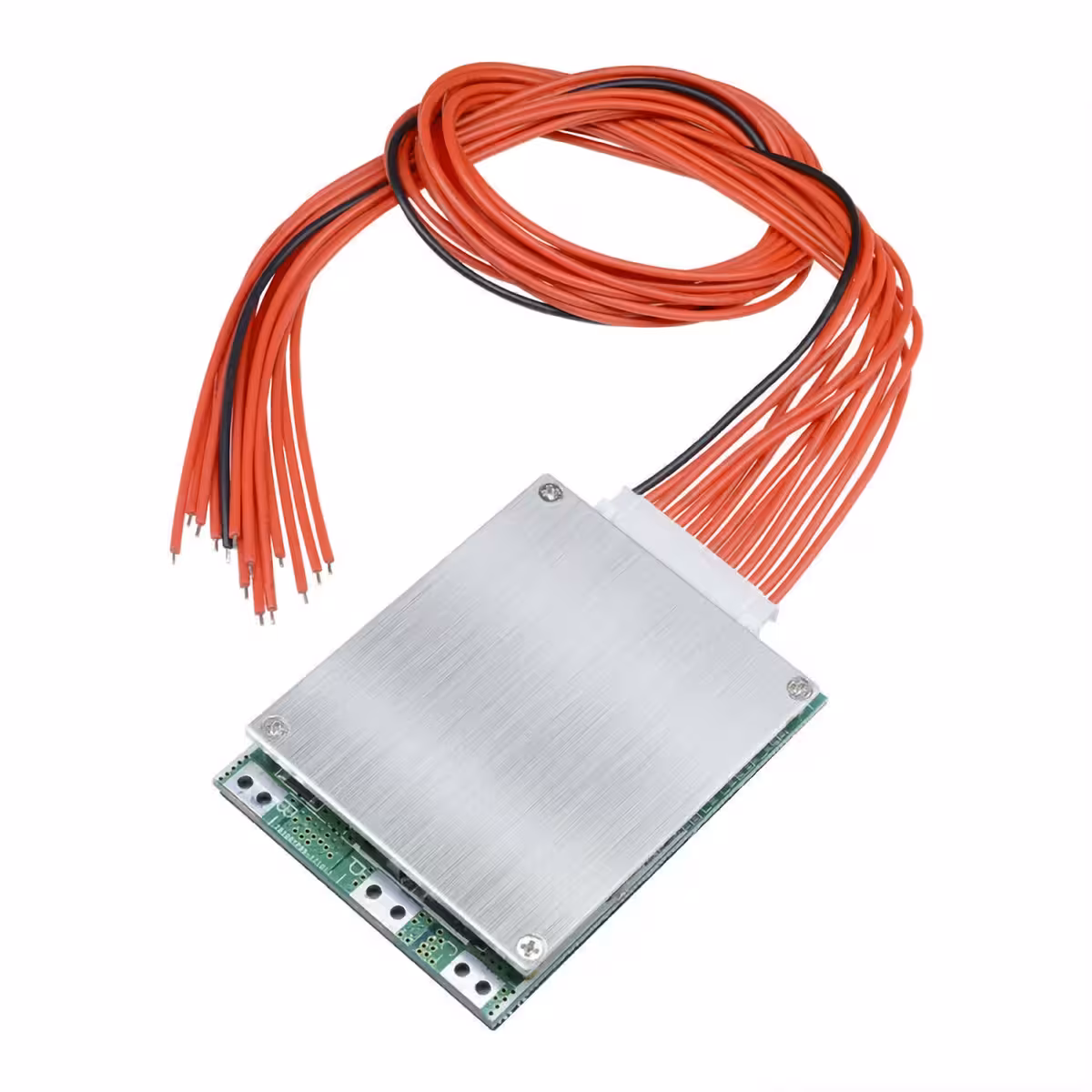

- 1× BMS 13S 48V 35A modulis su aktyviu balansavimu
- 1× Jungiamasis laidas (300 mm)
Dažniausiai užduodami klausimai
Ar modulis suderinamas su Samsung, LG ar Panasonic elementais?
Taip. Jis veikia su bet kokiais standartiniais 18650 Li-Ion elementais, kurių nominali įtampa 3,6–3,7V, nepriklausomai nuo gamintojo (Samsung, LG, Panasonic, Sony/Murata ir kt.). Vienintelė sąlyga — 13S konfigūracija.
Ar galiu naudoti šį modulį 500W arba 1000W paspirtukui?
Taip. 500W variklis (48V) įprastai naudoja apie 10–12A, o 1000W — apie 20–22A nuolatinės srovės. Modulis palaiko 35A nuolatinę ir 100A momentinę srovę, todėl turi pakankamą rezervą abiem atvejais, įskaitant važiavimą į įkalnę.
Kas nutiks, jei vienas elementas išsikraus žemiau ribos?
Modulis automatiškai atjungs išėjimą, kai bet kurio elemento įtampa nukris žemiau 2,8V, taip apsaugodamas visą bateriją nuo pažeidimų. Prieš vėl naudojant bateriją, būtina pakeisti sugedusį elementą.
Ar reikalingas radiatorius ar aktyvus aušinimas?
Naudojant iki 25A nuolatinę srovę — ne. Jei planuojate ilgą laiką dirbti arti 35A ribos, užtikrinkite pasyvų vėdinimą aplink modulį (kelių milimetrų tarpas daugeliu atvejų yra pakankamas).
Ar palaikomas vienalaikis įkrovimas ir iškrovimas (bendras prievadas)?
Ne. Modulis turi atskirus prievadus: C- skirtas įkrovikliui, o P- — apkrovai. Prijunkite kiekvieną terminalą prie atitinkamos vietos — jie nėra sukeičiami vietomis.
