BMS 16S 60V 30A – patikima elektrinio paspirtuko baterijos apsauga
Elektrinio paspirtuko baterija negenda staiga. Ji dėvisi palaipsniui – elementas po elemento – dėl įtampos disbalanso, nuolatinių perkrovų ar neapsaugotų trumpųjų jungimų. Šis 16S 60V 30A BMS modulis užkerta kelią šiems procesams, neleisdamas jiems tapti rimta problema.
Pastaba: Plokštė veikia bendro prievado (angl. common port) konfigūracijoje – krovimas ir iškrovimas vyksta per tuos pačius gnybtus (B- ir P-). Suderinama tik su 16 nuosekliai sujungtų Li-ion elementų baterijomis.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Visapusiška 4-in-1 apsauga – realiuoju laiku stebi perkrovą, per didelį iškrovimą, viršsrovį ir trumpąjį jungimą be jokio rankinio įsikišimo.
- Pasyvus 16 elementų balansavimas – išlygina įtampą kiekvieno krovimo metu, taip apsaugodamas nuo netolygaus dėvėjimosi, kuris ilgainiui sumažina baterijos talpą 20–30 %.

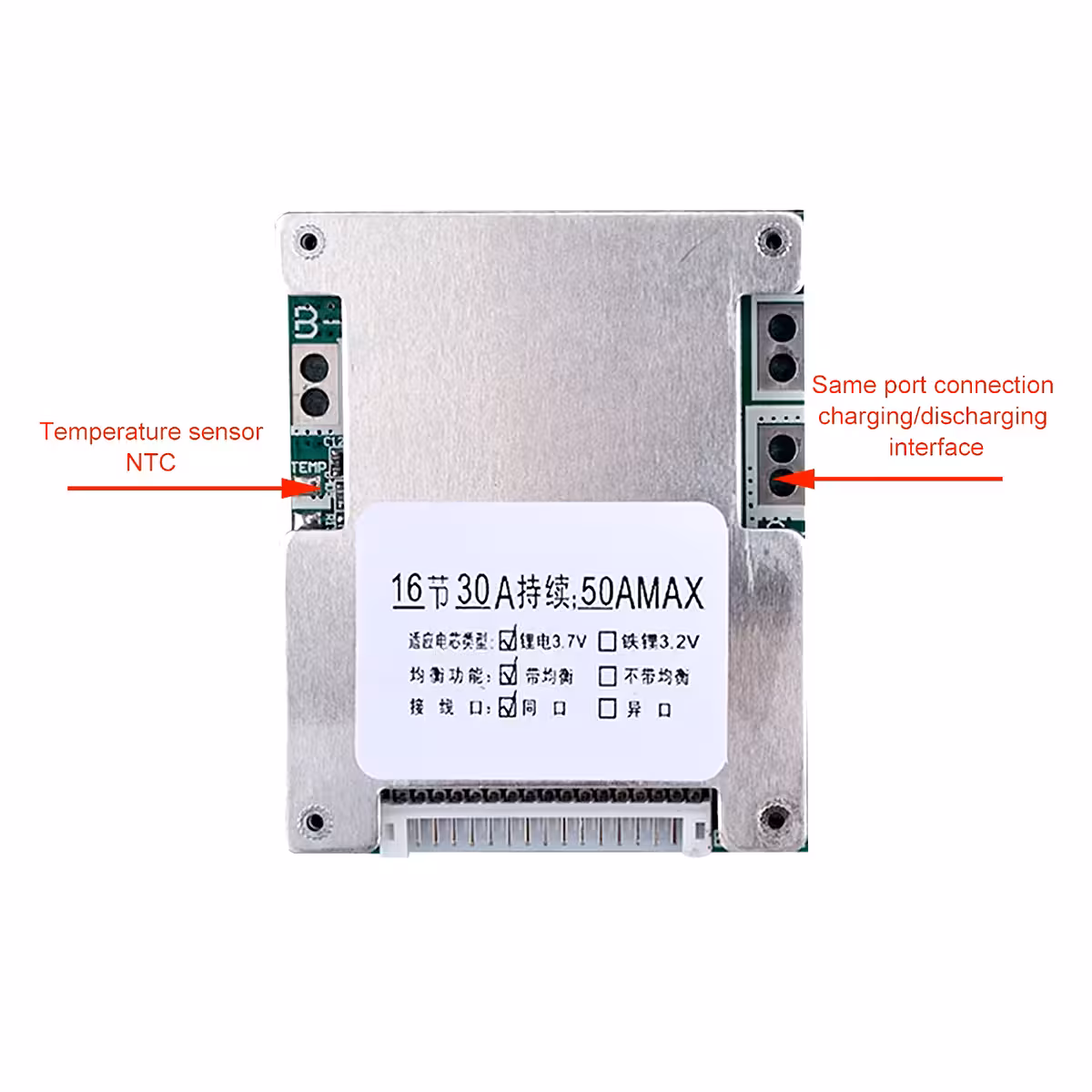

- Integruotas temperatūros jutiklis – automatiškai nutraukia grandinę perkaitimo atveju ir vėl ją atstato atvėsus, nereikalaujant jokių papildomų veiksmų.
- 30A nuolatinė, 50A pikinė srovė – be vargo palaiko iki 2500W galios paspirtukų ar elektrinių dviračių variklius, įskaitant staigius pagreitėjimus ar važiavimą į įkalnę.
- Bendras prievadas supaprastina laidų sujungimą – viena gnybtų pora krovimui ir iškrovimui, idealiai tinka transporto priemonėms be atskiro krovimo lizdo.
- Suderinama su populiariausiomis Li-ion chemijomis – veikia su 3.7V nominalios įtampos ternariniais, LiMn ir LiCoO2 elementais be jokių modifikacijų.
Techninės detalės ir našumas
Modulio pagrindą sudaro daugiapakopė apsaugos grandinė su galingais MOSFET tranzistoriais, pritaikytais 30A nuolatinei srovei ir trumpalaikiams 50A šuoliams be perkaitimo. Perkrovos apsaugos riba yra 4.25V vienam elementui, o apsauga nuo gilaus iškrovimo suveikia ties 2.6V – šios vertės sukalibruotos taip, kad maksimaliai prailgintų baterijos tarnavimo ciklų skaičių. Pasyvaus balansavimo funkcija perskirsto energiją tarp elementų krovimo fazėje, ištaisydama disbalansą, kol jis netapo negrįžtamas.
| Parametras | Vertė / Detalė |
|---|---|
| Modelis | BMS 16S 60V 30A (bendras prievadas) |
| Konfigūracija | 16 nuosekliai sujungtų Li-ion elementų |
| Nominali įtampa | 60V (iki 2500W) |
| Nuolatinė iškrovimo srovė | 30A |
| Pikinė iškrovimo srovė | 50A |
| Maksimali krovimo srovė | 30A |
| Perkrovos apsauga | 4.25V / elementui |
| Gilaus iškrovimo apsauga | 2.6V / elementui |
| Temperatūros apsauga | Taip, jutiklis pridedamas |
| Elementų balansavimas | Taip, pasyvus |
| Cheminis suderinamumas | Li-ion (ternariniai), LiMn, LiCoO2 (3.7V nominalas) |
| Prievado tipas | Bendras (krovimas + iškrovimas per B- ir P-) |

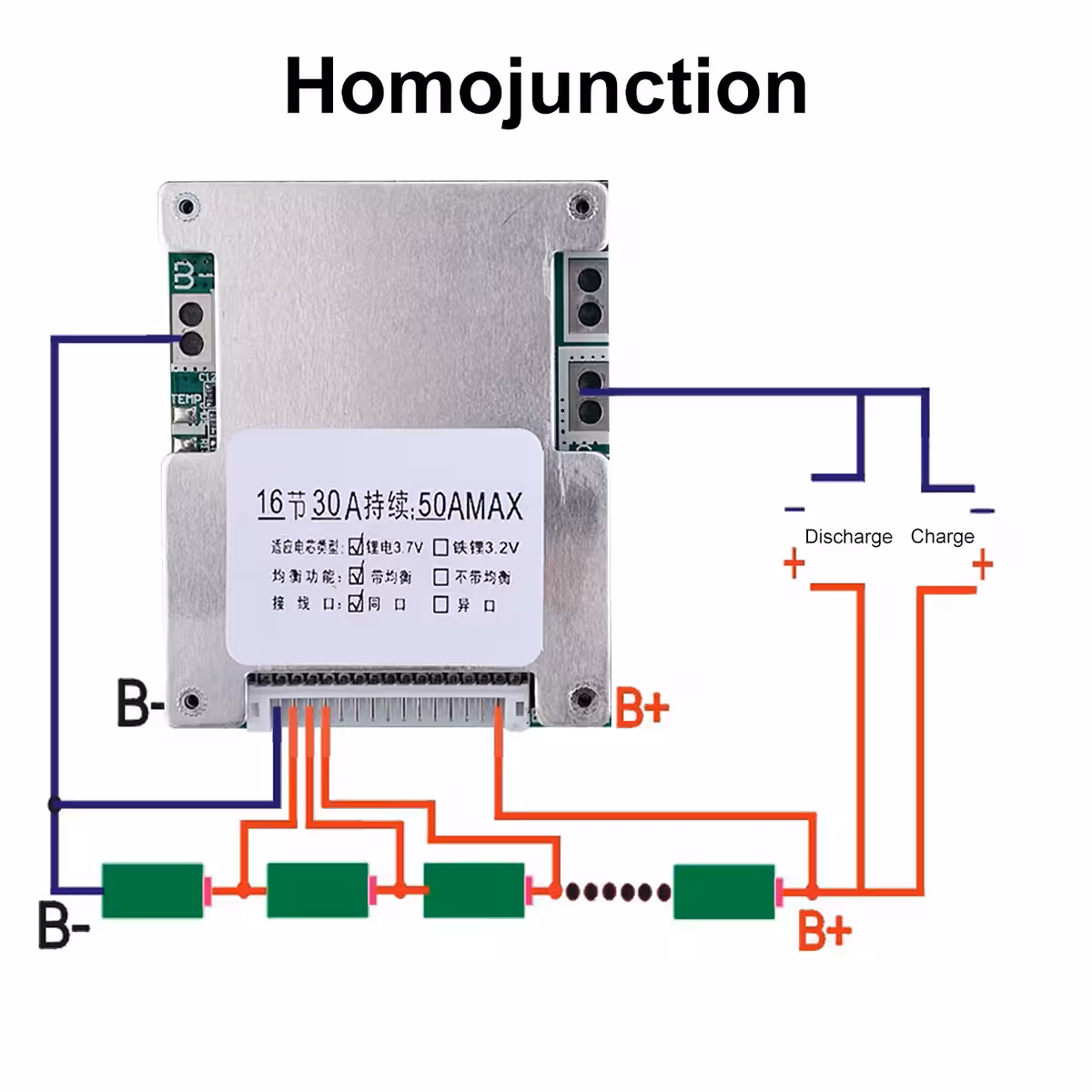

Naudojimo ir pajungimo instrukcija
- Prijunkite balansavimo laidus prie kiekvieno iš 16 Li-ion elementų, griežtai laikydamiesi pridedamos schemos eiliškumo.
- Prijunkite B- laidą prie baterijos bloko neigiamo poliaus.
- Įstatykite balansavimo laidų jungtį į BMS plokštę.
- Prijunkite B+ prie baterijos teigiamo poliaus, o P- prie bendro krovimo/iškrovimo prievado.
- Prieš pirmąjį naudojimą multimetru patikrinkite išėjimo įtampą.
- Prijunkite įkroviklį ir stebėkite pirmuosius 2–3 pilnus krovimo ciklus, kad įvyktų pradinis elementų balansavimas.
Pakuotės turinys

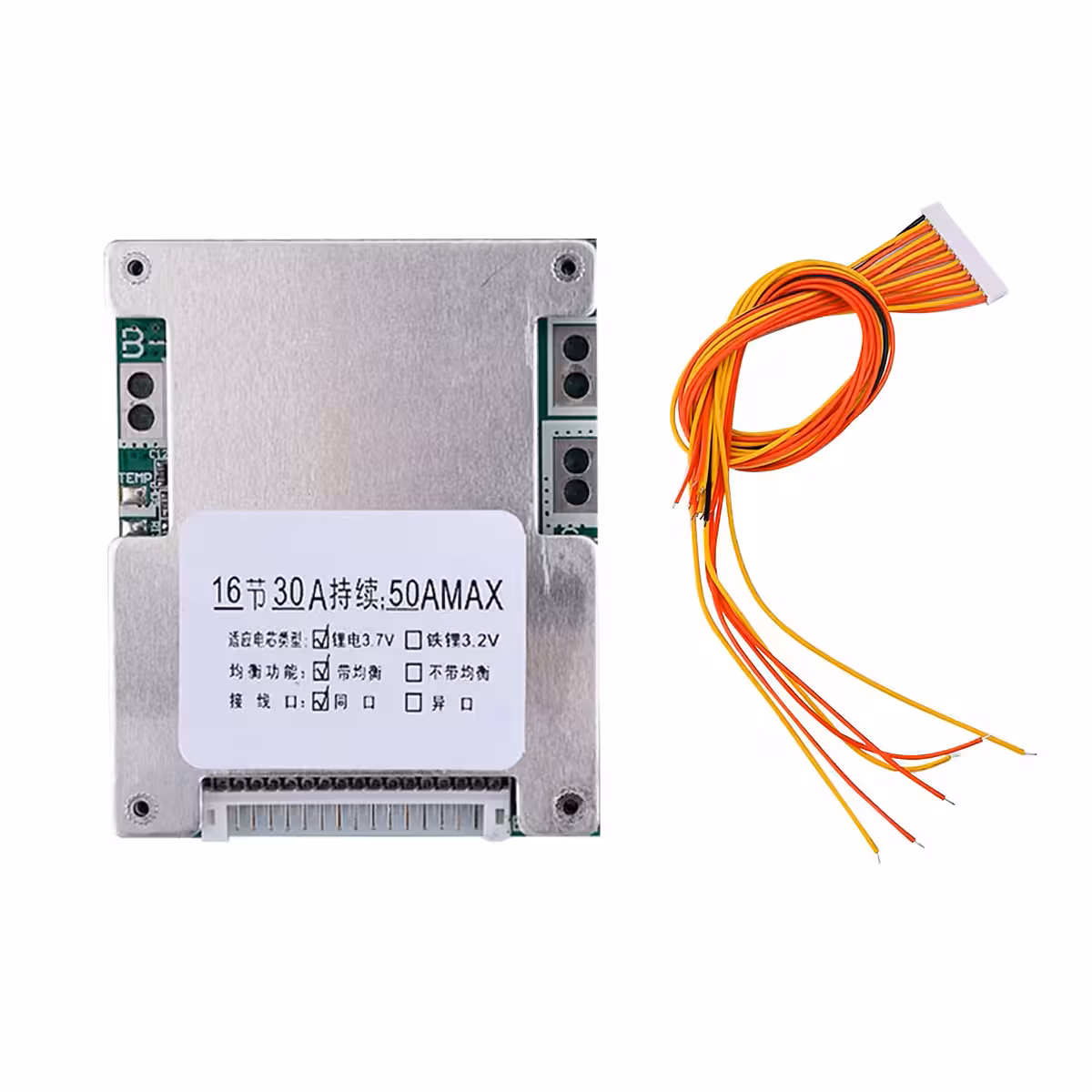

- 1 x BMS 16S 60V 30A plokštė su bendru prievadu
- 1 x Balansavimo laidų komplektas 16 elementų
- 1 x Integruotas temperatūros jutiklis
Dažniausiai užduodami klausimai
Ar galiu naudoti šį BMS 13S arba 20S baterijai?
Ne. Šis modulis sukurtas išskirtinai 16 nuosekliai sujungtų Li-ion elementų (16S) baterijoms. Naudojimas su kitokiu elementų skaičiumi gali sugadinti tiek plokštę, tiek pačią bateriją.
Ką reiškia bendras prievadas (common port)?
Tai reiškia, kad tie patys gnybtai naudojami tiek baterijos įkrovimui, tiek variklio maitinimui, todėl montavimas tampa gerokai paprastesnis.
Ar suderinama su LiFePO4?
Ne, šis modelis sukonfigūruotas tik 3.7V nominalios įtampos Li-ion elementams.
