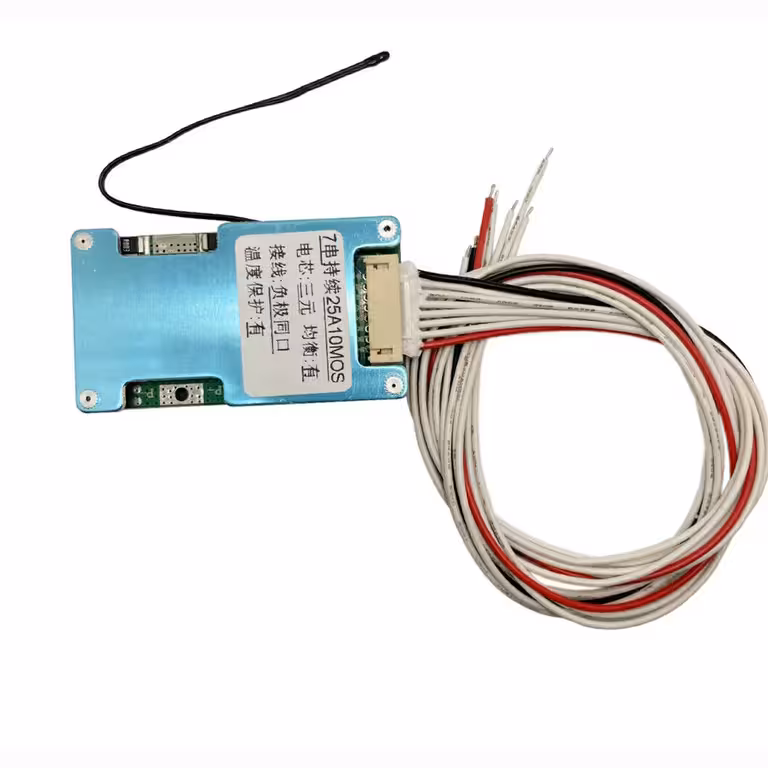

BMS 7S 24V 25A – patikima Li-Ion 18650 akumuliatorių apsauga
Kuriate 18650 akumuliatorių bloką elektriniam dviračiui, autonominei (off-grid) sistemai ar kitam DIY projektui? Be tinkamai suderinto BMS modulio, akumuliatoriaus celių įtampa laikui bėgant išsibalansuoja, jos gali būti perkrautos arba per daug iškrautos, o tai lemia spartų baterijos nusidėvėjimą. BMS 7S 24V 25A modulis yra skirtas būtent tam: jis nuolat stebi kiekvieną celę, automatiškai subalansuoja įtampą ir nutraukia srovės tiekimą, jei kyla pavojus sugadinti akumuliatorių.
Pastaba: tinka tik 3.7V Li-Ion akumuliatoriams (pvz., 18650). Nerekomenduojama naudoti su LiFePO4 ar LiPo celėmis, prieš tai nepatikrinus įtampos parametrų suderinamumo.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Penkių lygių apsauga — vienu metu stebima apsauga nuo viršįtampio, per didelės iškrovos, viršsrovių, trumpojo jungimo ir perkaitimo.
- Automatinis balansavimas (4.15V ± 0.025V) — silpnesnės celės yra išlyginamos kiekvieno įkrovimo ciklo metu, užtikrinant vienodą visų celių veikimą.
- 60A momentinė srovė — elektrinių variklių paleidimo metu susidaro didelės srovės šuoliai; 60A riba užtikrina, kad apsauga nebus klaidingai suaktyvinta įjungiant įrenginį.
- Minimalus budėjimo režimo suvartojimas (≤30μA) — kai sistema nenaudojama, modulis beveik neeikvoja energijos, todėl akumuliatorius išlieka įkrautas ilgą laiką.
- Maža vidinė varža (≤20mΩ) — minimalūs energijos nuostoliai ir mažesnis kaitimas net esant didelei nuolatinei iškrovos srovei.
- Integruotas temperatūros jutiklis — automatinis išjungimas pasiekus 50°C (įkrovimo metu) arba 70°C (iškrovimo metu).
- Kompaktiškas dydis (60 × 33 × 7 mm) — lengvai telpa į daugumą DIY akumuliatorių korpusų ar ribotos erdvės projektus.
Techninės detalės ir našumas
Modulis naudoja bendro prievado (Common Port) architektūrą — tas pats B-/P- sujungimas naudojamas tiek įkrovimui, tiek iškrovimui. Tai gerokai supaprastina laidų išvedžiojimą, palyginti su atskirų prievadų modeliais. 25A nuolatinė srovė puikiai tinka 24V elektriniams varikliams, mažiems keitikliams ar saulės energijos sistemoms, o 60A momentinė srovė leidžia sklandžiai įveikti paleidimo šuolius. 4.25V perkrovos ir 2.7V iškrovos ribos yra tiksliai sukalibruotos Li-Ion chemijai, kad būtų išvengta negrįžtamo celių pažeidimo.
| Parametras | Vertė / Detalė |
|---|---|
| Modelis | BMS 7S 24V 25A |
| Celių skaičius serijoje | 7S (7 × 3.7V = 25.9V nominali) |
| Nuolatinė iškrovos srovė | 25A |
| Momentinė iškrovos srovė | 60A (pikinė) |
| Maksimali įkrovimo srovė | 20A |
| Perkrovos įtampa | 4.25V ± 0.025V / calei |
| Iškrovos įtampa | 2.7V ± 0.08V / calei |
| Balansavimo įtampa | 4.15V ± 0.025V |
| Balansavimo srovė | 40mA |
| Apsauga nuo perkaitimo (įkrovimas) | Išjungimas prie 50°C |
| Apsauga nuo perkaitimo (iškrovimas) | Išjungimas prie 70°C |
| Budėjimo srovė | ≤30μA |
| Vidinė varža | ≤20mΩ |
| Matmenys | 60 × 33 × 7 mm |
| Prijungimo būdas | Bendras prievadas (Common Port) |
| Suderinama chemija | Li-Ion 3.7V (pvz., 18650) |

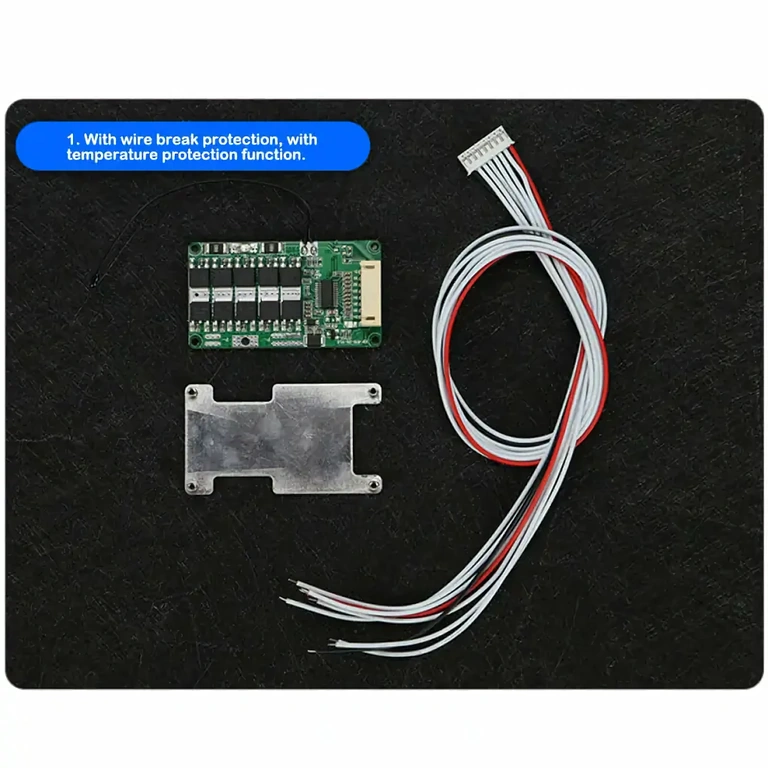

Komplektacija
- 1 × BMS 7S 24V 25A apsaugos modulis
- 1 × Integruotas temperatūros jutiklis
- 40 cm jungiamieji laidai
Dažniausiai užduodami klausimai
Ar tinka bet kokioms 18650 Li-Ion celėms, nepriklausomai nuo talpos?
Taip. Suderinamumas priklauso nuo nominalios įtampos (3.7V), o ne nuo talpos (mAh). Galite naudoti 2000mAh, 2500mAh, 3000mAh ar kitas celes – BMS veiks identiškai. Talpa įtakoja tik bendrą akumuliatoriaus veikimo laiką.
Ar galima naudoti 24V elektriniam dviračiui ar paspirtukui?
Taip, tai vienas populiariausių pritaikymo būdų. 25A nuolatinė srovė yra pakankama daugumai 24V variklių, o 60A pikinė srovė apsaugo nuo sistemos atsijungimo paleidimo metu. Prieš montuodami, pasitikrinkite savo variklio maksimalų srovės suvartojimą.
Ką reiškia „bendras prievadas“ ir kaip teisingai pajungti?

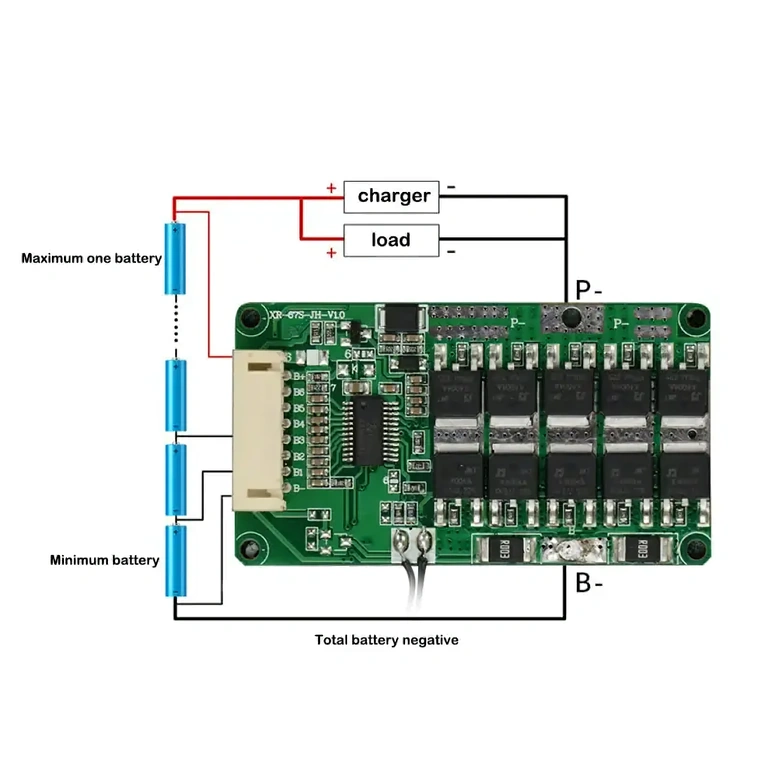

Tai reiškia, kad įkroviklis ir apkrova jungiami prie tų pačių B- ir P- kontaktų. Tai supaprastina montavimą, tačiau svarbu atidžiai laikytis poliariškumo. Neteisingas pajungimas gali sugadinti vidinius MOSFET tranzistorius.
Ar temperatūros jutiklį reikia montuoti atskirai?
Ne, jutiklis yra gamykliškai integruotas ir paruoštas darbui. Jis stebi plokštės bei šalia esančių celių temperatūrą ir automatiškai nutraukia darbą, jei temperatūra viršija 50°C (įkrovimo metu) arba 70°C (iškrovimo metu).
