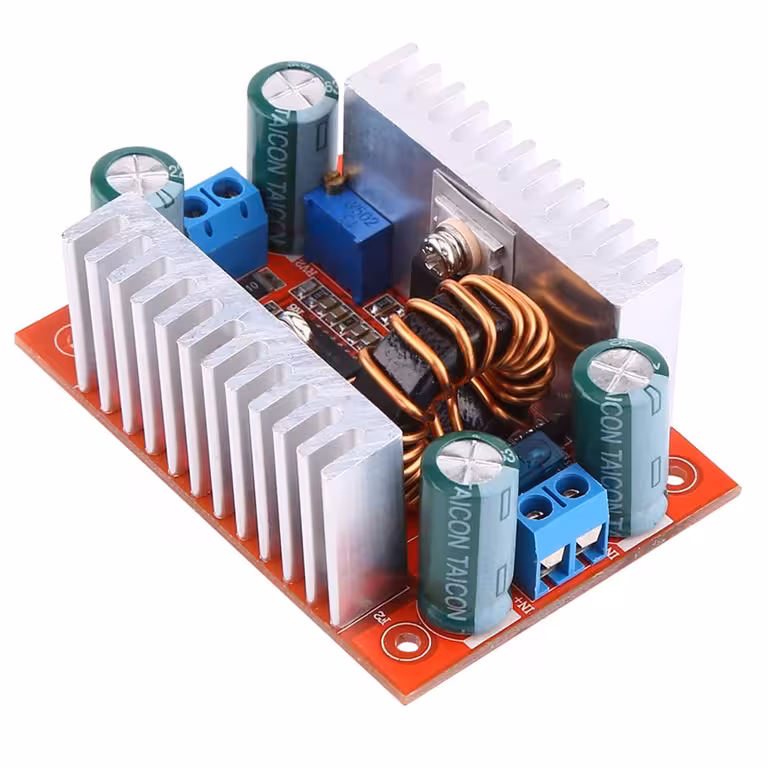

400W DC-DC „Step-up“ įtampos keitiklis – padidinkite įtampą be didelių nuostolių
Turite 12V maitinimo šaltinį, bet prietaisui reikia 24V, 36V ar net 48V? Be tinkamo keitiklio tai neįmanoma. Šis 400W DC-DC „step-up“ (didinantis) modulis yra būtent tai, ko reikia: jis transformuoja bet kokią įtampą nuo 8.5V iki 50V į reguliuojamą išėjimo įtampą iki 60V, o energijos nuostoliai siekia mažiau nei 4%.
Pastaba: išėjimo įtampa visada turi būti aukštesnė už įėjimo įtampą. Kai įėjimo srovė viršija 8A, būtina užtikrinti aktyvų aušinimą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 400W tikroji galia — atlaiko nuolatines apkrovas be įtampos kritimų esant srovės šuoliams.
- Iki 96% efektyvumas — iš 100W suvartojamos energijos net 96W atitenka apkrovai, o ne šilumai.
- Nepriklausomas dvigubas reguliavimas — atskiri potenciometrai įtampai ir maksimaliai srovei; nustatykite tiksliai tai, ko reikia.
- 150kHz dažnis — mažesni išėjimo pulsavimai (ripple), kompaktiškesni komponentai ir greitesnis dinaminis atsakas nei standartiniuose 50-100kHz keitikliuose.
- Integruota 15A saugiklio apsauga — įvykus gedimui, saugiklis apsaugo tiek modulį, tiek prijungtą įrenginį.
- Integruoti radiatoriai — esant vidutinėms apkrovoms (iki 8A įėjimo srovės), modulis veikia be papildomų priedų.
- Kompaktiškas dydis (48×67×28mm) — lengvai telpa į bet kokį DIY korpusą ar laboratorinį maitinimo šaltinį.
Techninės detalės ir našumas
Modulio pagrindas – 150kHz dažniu veikiantis „boost“ keitiklis. Aukštas dažnis leidžia naudoti kompaktiškesnes rites ir kondensatorius bei užtikrina mažesnius išėjimo pulsavimus. Maksimali įėjimo srovė siekia 15A, o išėjimo – 12A (tikslus dydis priklauso nuo įėjimo ir išėjimo įtampos santykio: kuo didesnis skirtumas, tuo mažesnė galima išėjimo srovė). Reguliavimas atliekamas paprastu atsuktuvu: dešinysis potenciometras skirtas įtampai, o kairysis – srovės ribojimui.
| Parametras | Vertė / Detalės |
|---|---|
| Įėjimo įtampa | 8.5V – 50V DC |
| Išėjimo įtampa | 10V – 60V DC (reguliuojama) |
| Maksimali galia | 400W |
| Maksimali įėjimo srovė | 15A (virš 8A rekomenduojamas aktyvus aušinimas) |
| Maksimali išėjimo srovė | 12A (priklauso nuo įtampos santykio) |
| Konversijos efektyvumas | iki 96% |
| Veikimo dažnis | 150kHz |
| Integruota apsauga | 15A automobilių tipo saugiklis |
| Reguliavimo tipas | 2 nepriklausomi potenciometrai (įtampa + srovė) |
| Matmenys | 48mm × 67mm × 28mm |
Naudojimo instrukcija
- Prijunkite maitinimo šaltinį prie įėjimo gnybtų (pvz., 12V DC) – kol kas be apkrovos.
- Prieš atliekant kitus nustatymus, srovės potenciometrą (kairėje) pasukite iki maksimalios norimos vertės – priešingu atveju jis gali blokuoti įtampos reguliavimą.
- Atsuktuvu sukite įtampos potenciometrą (dešinėje) iki norimos vertės, stebėdami rodmenis multimetru išėjimo gnybtuose.
- Prijunkite apkrovą ir stebėkite srovę. Jei įtampa staiga krenta, padidinkite srovės limitą kairiuoju potenciometru.
- Jei įėjimo srovė viršija 8A, būtinai pritvirtinkite aušinimo ventiliatorių, nukreiptą į modulio radiatorius.
- Dažna problema: Įtampa nereaguoja į reguliavimą? Patikrinkite, ar srovės potenciometras nėra nustatytas ties minimumu – per žemas srovės limitas riboja ir išėjimo įtampą.
Pakuotės turinys
- 1x 400W 15A DC-DC „Step-up“ keitiklio modulis
- 1x 15A automobilių tipo saugiklis (sumontuotas)
Dažniausiai užduodami klausimai
Ar šį modulį galima naudoti LiPo arba Li-ion baterijų įkrovimui?
Taip. Prieš prijungdami bateriją, nustatykite tinkamą įtampą ir srovę pagal baterijos specifikacijas. Modulis veikia kaip CC/CV šaltinis, kas yra idealu kontroliuojamam įkrovimui.
Ar reikalingas ventiliatorius, ar užtenka integruoto radiatoriaus?
Kai įėjimo srovė nesiekia 8A, integruotų radiatorių pilnai pakanka. Viršijus 8A arba naudojant modulį maksimalia galia nuolat, būtina pridėti aktyvų aušinimą, kitaip kyla perkaitimo rizika.
Ar galima maitinti tiesiai nuo 12V automobilio akumuliatoriaus?
Taip, 12V puikiai atitinka 8.5V–50V diapazoną. Tik įsitikinkite, kad akumuliatorius gali tiekti reikiamą srovę nenukrisdamas žemiau 8.5V ribos esant apkrovai.
Kodėl išėjimo įtampa nesikeičia sukant įtampos potenciometrą?
Greičiausiai srovės potenciometras (kairėje) yra nustatytas per žemai ir riboja išėjimo įtampą. Padidinkite srovės limitą ir bandykite reguliuoti įtampą iš naujo.
Kas nutiks, jei įėjimo įtampa viršys 50V?
Modulis nėra skirtas darbui su didesne nei 50V įėjimo įtampa. Viršijus šią ribą, vidiniai komponentai gali būti negrįžtamai sugadinti. Visada naudokite stabilizuotą maitinimo šaltinį nurodytose ribose.
