LM2596 DC-DC žingsninis (step-down) keitiklis su LED ekranu – tikslus reguliavimas be multimetro ir iki 92% siekiantis efektyvumas
Kuriate projektą, maitinamą baterija ar adapteriu su per aukšta įtampa? Klasikiniai linijiniai reguliatoriai išsprendžia problemą, tačiau perteklinę įtampą paverčia šiluma, o tai eikvoja energiją ir mažina sistemos stabilumą. LM2596 step-down keitiklis veikia kitaip: jis efektyviai sumažina įtampą, realiuoju laiku rodo parametrus ir puikiai tinka kompaktiškiems įrenginiams.
Pastaba: Šis modulis veikia tik step-down (įtampos mažinimo) režimu. Kad modulis veiktų tinkamai, įėjimo įtampa turi būti bent 1.5V aukštesnė už norimą išėjimo įtampą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- LED ekranas su savaiminiu kalibravimu — vienu metu rodo įėjimo ir išėjimo įtampą; konfigūravimo metu multimetras nebereikalingas.
- Iki 92% efektyvumas — palyginus su ~50% efektyvumu naudojant LM7805 linijinį reguliatorių, energijos nuostoliai šilumos pavidalu sumažėja beveik dvigubai.
- Maksimali 3A srovė — vienu šaltiniu galite maitinti Arduino, ESP32, LED juostas ir nedidelius nuolatinės srovės (DC) variklius.
- Tikslus reguliavimas daugiasūkiu potenciometru — įtampą nustatysite dešimtųjų tikslumu, be staigių šuolių.
- Apsauga nuo trumpojo jungimo ir perkaitimo — prijungti komponentai išliks saugūs net ir įvykus klaidai sujungimo metu.
- Tvirti kondensatoriai ant patikimos PCB — atsparūs intensyviam naudojimui ir temperatūrų svyravimams.

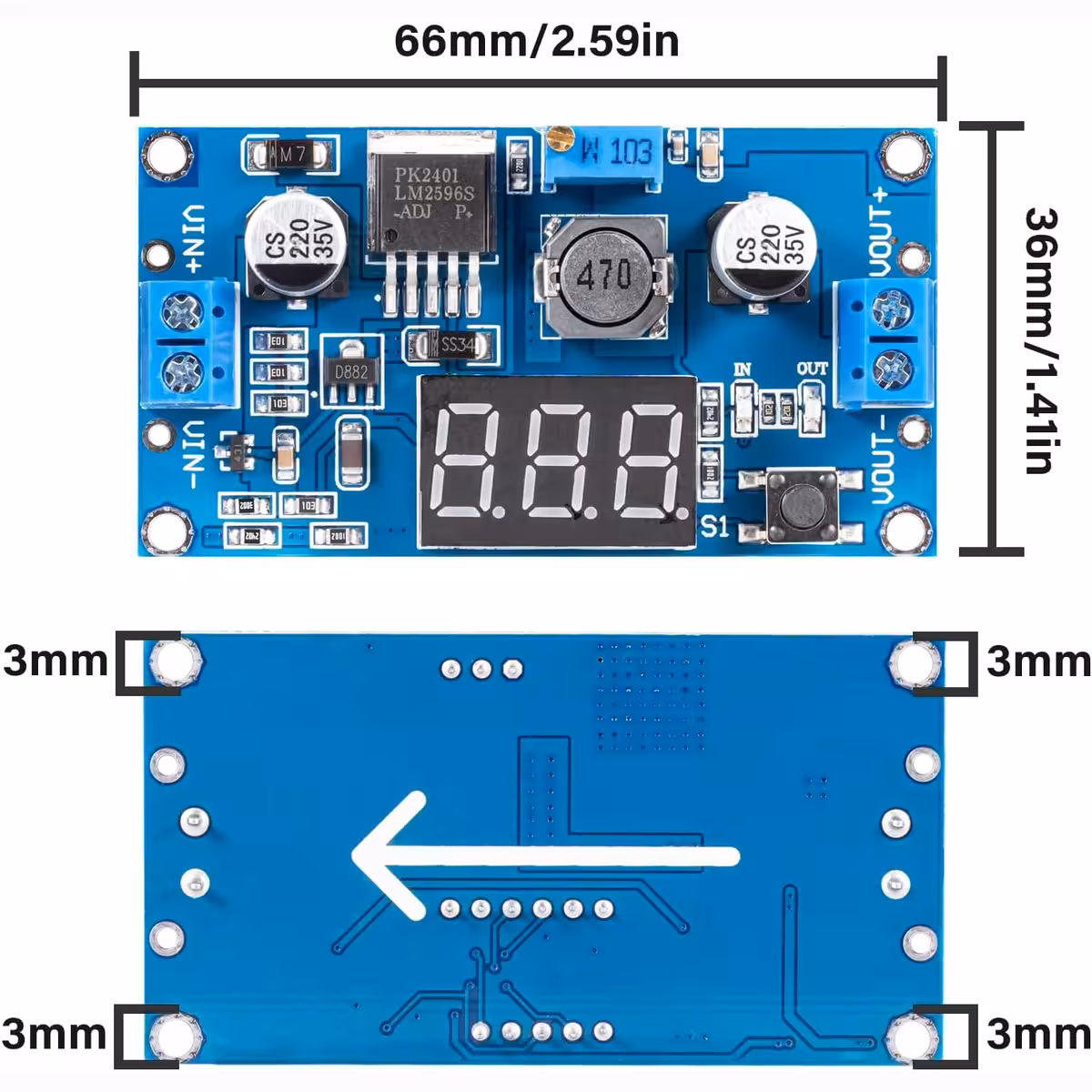

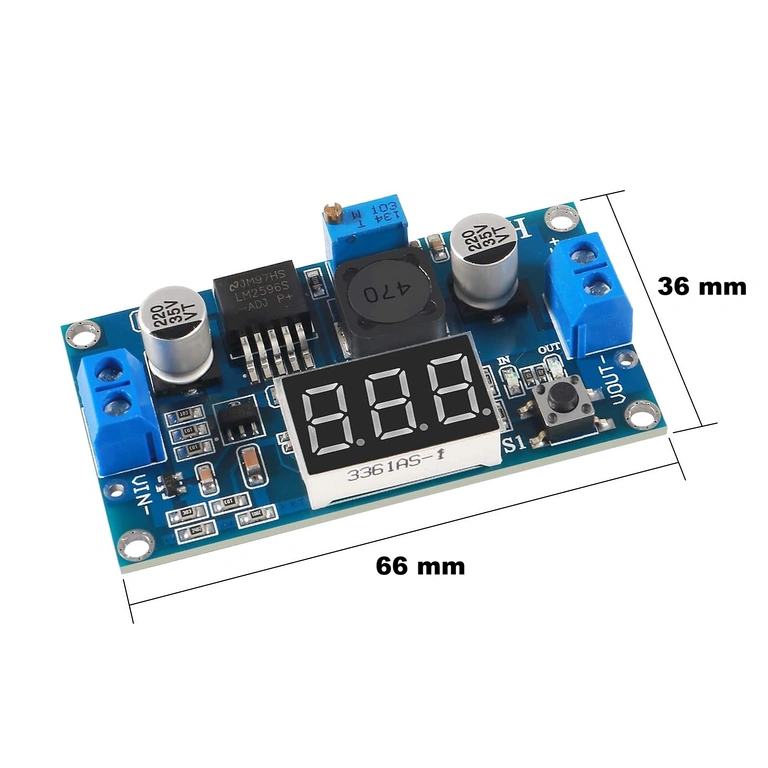

- Kompaktiškas formatas (66×36×11 mm) — lengvai telpa į bet kokį projekto korpusą, ant bandomosios plokštės (breadboard) ar montavimo skydelio.
Detalės ir našumas
LM2596 integrinis grandynas veikia 150 kHz perjungimo dažniu — tai pakankamai aukštas dažnis, leidžiantis išlaikyti minimalius išėjimo įtampos pulsavimus be didelių filtrų. Priešingai nei linijinis reguliatorius, kuris įtampos skirtumą paverčia šiluma, šis impulsinis keitiklis paverčia jį naudinga srove, todėl modulis išlieka vėsus net esant 2A apkrovai.
Daugiasūkis potenciometras leidžia tiksliai nustatyti įtampą nuo 1.25V iki 37V, o savaime susikalibruojantis LED ekranas patvirtina nustatytą vertę be papildomos įrangos. Modulis yra išbandytas ir rekomenduojamas Arduino Uno / Mega / Nano plokštėms, ESP8266 / ESP32 moduliams, Raspberry Pi, RGB LED juostų valdikliams bei mažos galios DC variklių valdikliams maitinti.
| Parametras | Vertė / Detalė |
|---|---|
| Reguliatoriaus lustas | LM2596 |
| Įėjimo įtampa | 4V – 40V DC |
| Išėjimo įtampa | 1.25V – 37V DC (reguliuojama) |
| Maksimali išėjimo srovė | 3A (rekomenduojama ≤2.5A nuolatiniam darbui) |
| Konversijos efektyvumas | iki 92% |
| Perjungimo dažnis | 150 kHz |
| Minimalus įėjimo–išėjimo skirtumas | ≥1.5V |
| Ekranas | Dvigubas LED su savaiminiu kalibravimu (IN ir OUT įtampa) |
| Įtampos reguliavimas | Daugiasūkis potenciometras |
| Integruotos apsaugos | Nuo trumpojo jungimo, nuo perkaitimo |
| Kondensatorių tipas | Kietieji (solid capacitors) |
| Modulio matmenys | 66 × 36 × 11 mm |
| Veikimo režimas | Tik žingsninis (buck) |
Pakuotės turinys
- 1× LM2596 DC-DC žingsninis keitiklis su LED ekranu
Dažniausiai užduodami klausimai
Ar galima jį naudoti kaip įtampos didinimo (boost) keitiklį?
Ne. LM2596 modulis veikia tik žingsniniu (step-down) režimu: išėjimo įtampa visada bus mažesnė už įėjimo. Jei reikia padidinti įtampą, rinkitės tam skirtą „boost“ modulį, pavyzdžiui, MT3608.
Kaip reguliuoti išėjimo įtampą?

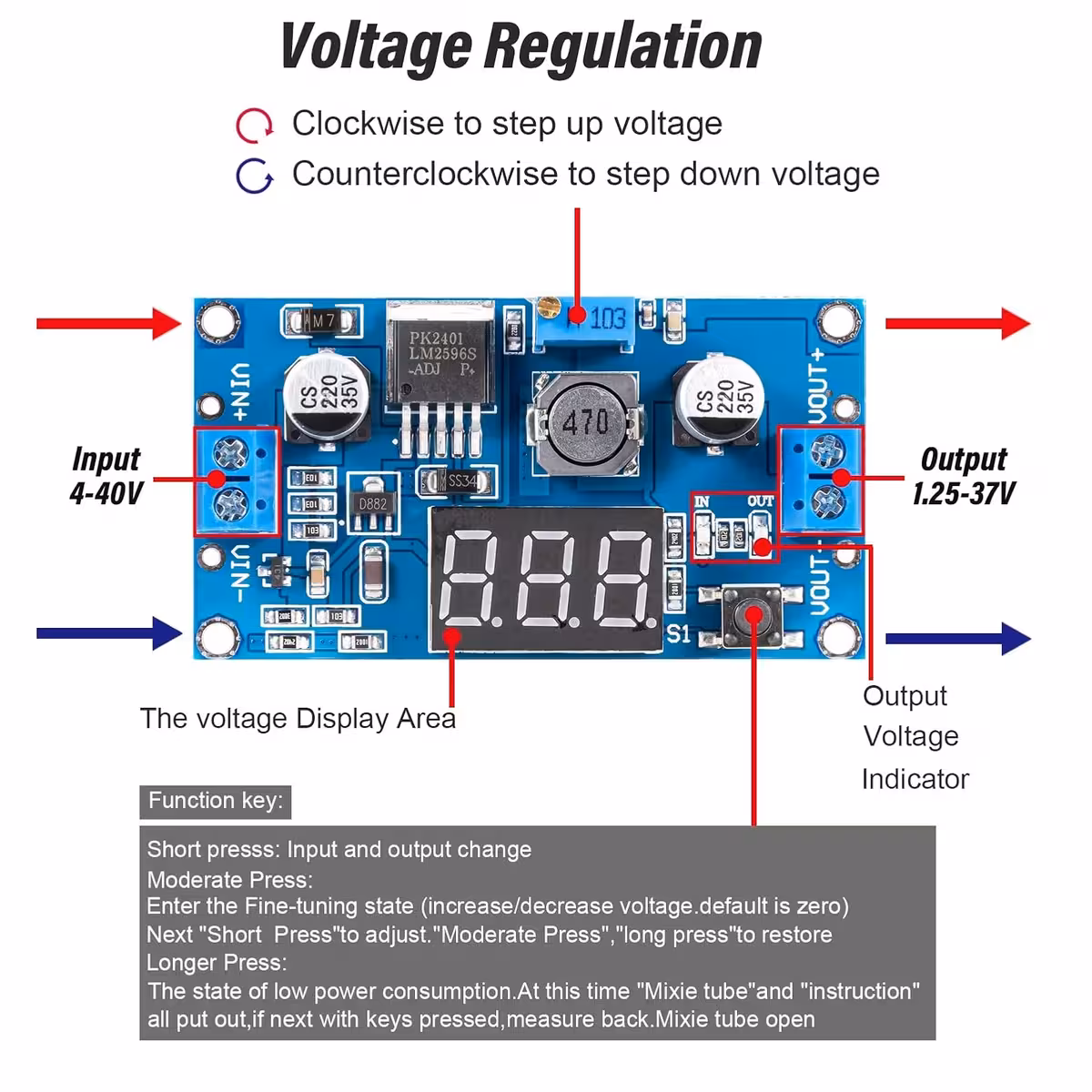

Tiesiog sukite ant modulio esantį daugiasūkį potenciometrą ir stebėkite rodomą vertę LED ekrane. Išorinis voltmetras nereikalingas — ekranas realiuoju laiku atnaujina duomenis kiekvieno reguliavimo metu.
Kokią srovę galima tiekti nuolat, kad modulis neperkaistų?
Maksimali srovė yra 3A, tačiau ilgalaikiam naudojimui rekomenduojama neviršyti 2.5A. Esant mažesnei nei 2A apkrovai, modulis veikia be papildomo radiatoriaus. Jei dirbate ties riba arba karštoje aplinkoje, užtikrinkite oro cirkuliaciją arba pritvirtinkite nedidelį radiatorių ant lusto.
Ar veikia tiesiogiai su Li-Ion arba LiPo akumuliatoriumi?
Taip. 3.7V–4.2V akumuliatorius yra pakankamas įėjimo šaltinis, jei norima išėjimo įtampa yra bent 1.5V mažesnė. Pavyzdžiui, iš 7.4V LiPo akumuliatoriaus galite gauti stabilų 5V maitinimą Arduino plokštei arba 3.3V ESP32 moduliui.
