2x BMS 2S 20A modulių rinkinys su balansavimu – patikima 7.4V Li-Ion baterijų apsauga
Šis 2 vnt. BMS 2S 20A modulių rinkinys yra puikus sprendimas 7.4V (pilnai įkrovus 8.4V) vardinės įtampos ličio jonų baterijų paketų valdymui ir apsaugai. Integruota balansavimo funkcija įkrovimo metu suvienodina elementų įtampą, taip ženkliai prailgindama baterijos tarnavimo laiką. Dėl kompaktiškų matmenų (tik 48×20×3.4 mm) šie moduliai yra idealus pasirinkimas DIY projektams, nešiojamiems elektriniams įrankiams ar individualiems baterijų blokams.
Pastaba: Pirmą kartą prijungus baterijas, modulį reikia trumpam įkrauti, kad BMS išėjimas būtų aktyvuotas. Nerekomenduojama jungti elementų, kurių talpa ar vidinė varža labai skiriasi.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Integruotas balansavimas: įkrovimo metu subalansuoja elementų įtampą, apsaugo nuo disbalanso ir prailgina baterijos ilgaamžiškumą.
- Visapusiška apsauga: nuo perkrovos (>4.3V), per didelio iškrovimo (<2.3V), viršsrovių (25A) ir trumpojo jungimo su automatiniu atsistatymu per ~200ms.
- Platus suderinamumas: tinka Li-Ion 18650, 26650 bei standartiniams 3.7V/4.2V Li-Po elementams.

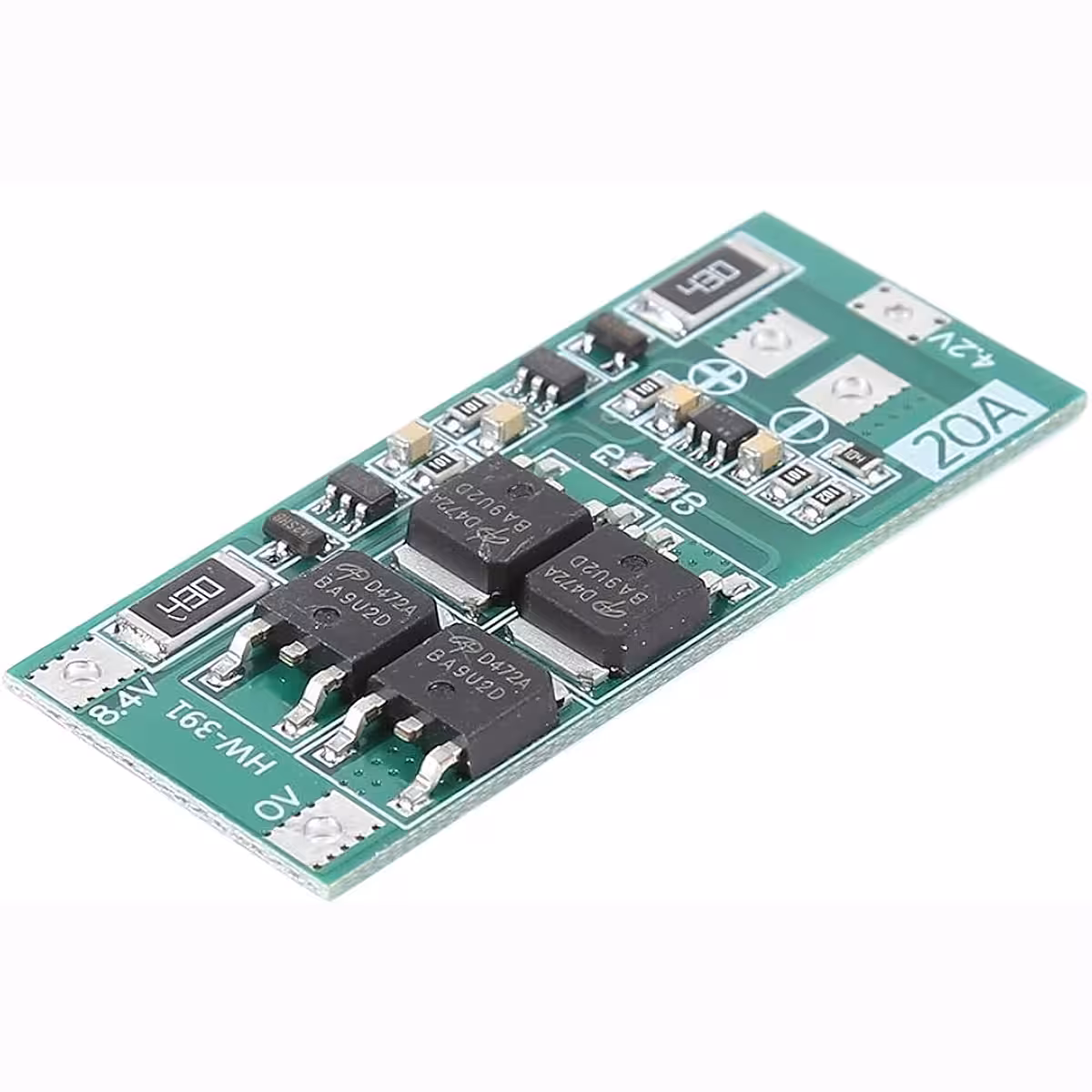

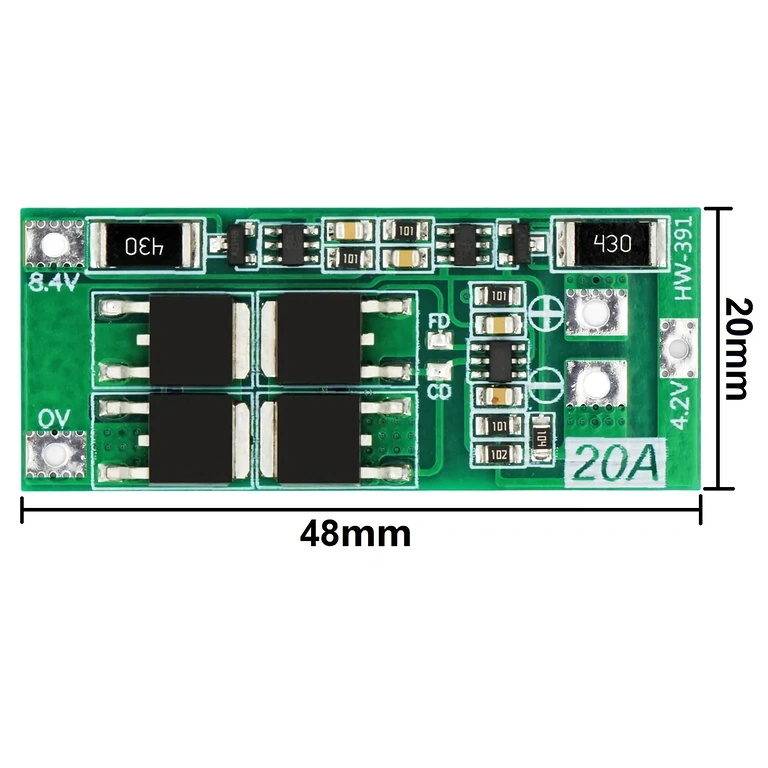

- Kompaktiškas formatas (48×20×3.4 mm): lengvai telpa į mažus korpusus, nešiojamus įrenginius ar modifikuotas sistemas.
- Ekonomiškas 2 vnt. rinkinys: dviguba nauda lygiagretiems projektams arba atsargai.
Techninės detalės ir našumas

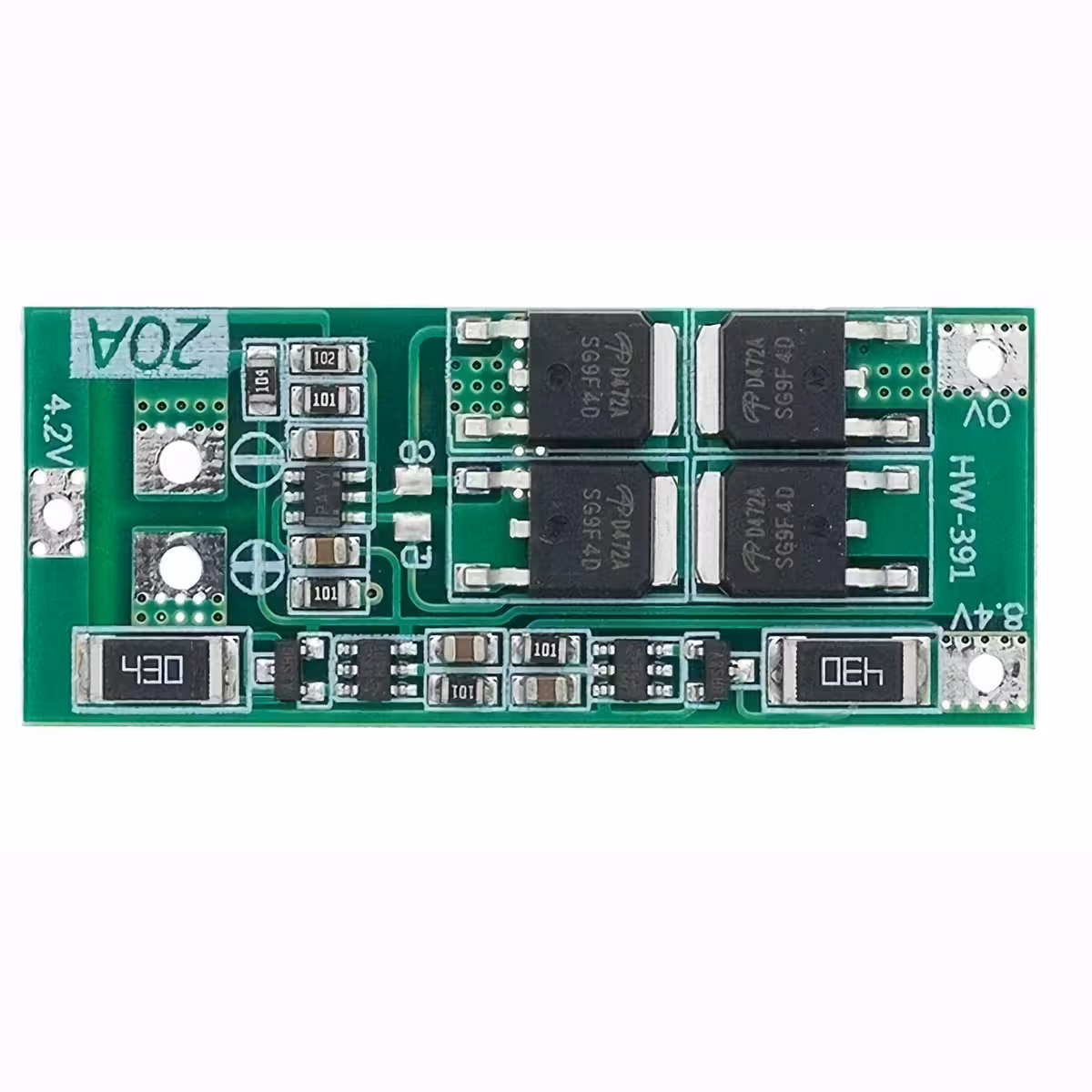

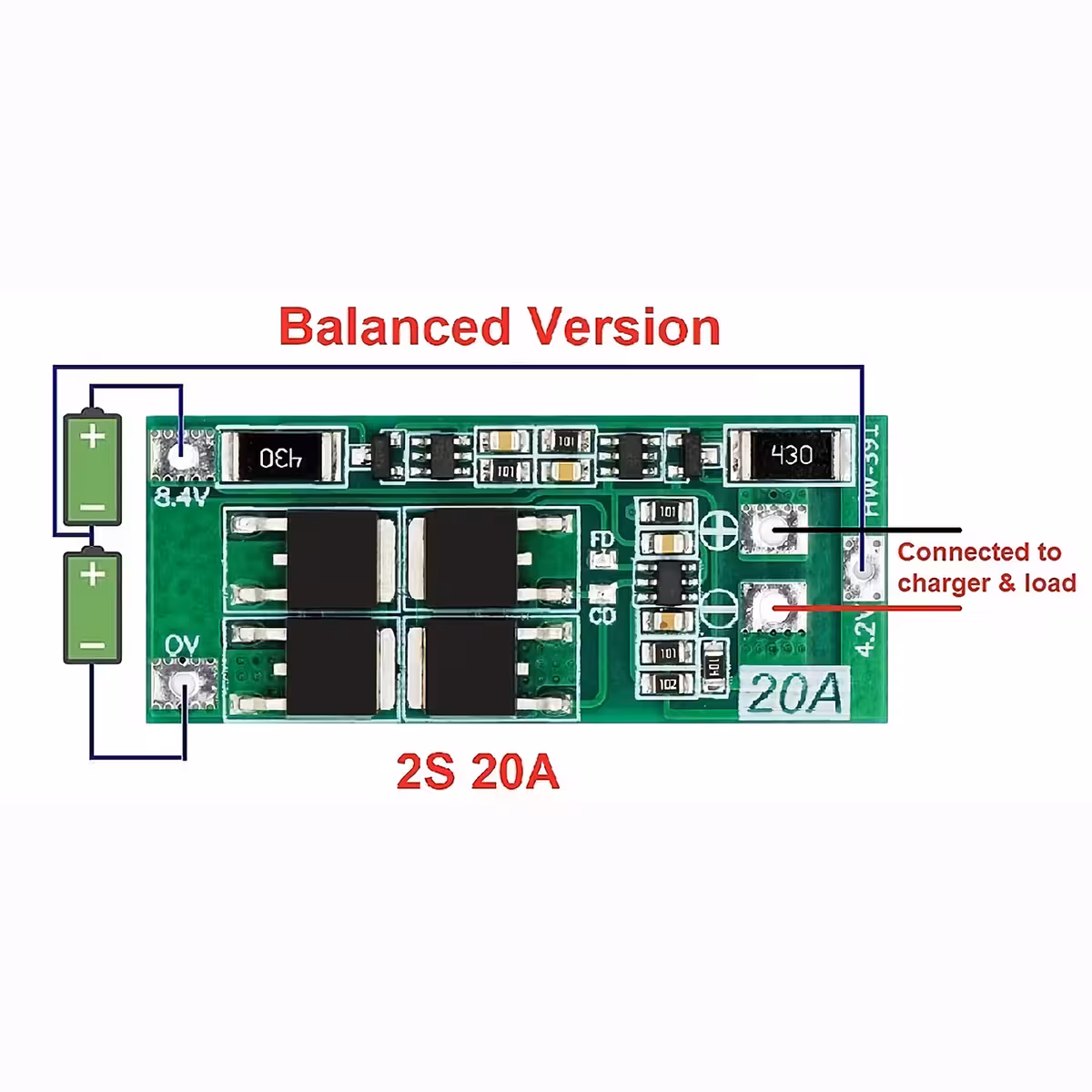

Modulis sukurtas užtikrinti 20A nuolatinę srovę (didesnėms apkrovoms rekomenduojama naudoti radiatorių) ir atlaiko iki 25A srovės šuolius. Įkrovimo srovė automatiškai ribojama iki 10A, taip apsaugant elementus nuo terminio streso. Prijungimas atliekamas prie aiškiai pažymėtų kontaktų: 0V (1-o elemento minusas), 4.2V (jungtis tarp elementų) ir 8.4V (2-o elemento pliusas), o galutinis išėjimas pasiekiamas per plokštės + ir − kontaktus. „430“ rezistorius balansavimo metu gali įkaisti — tai normalus reiškinys, rodantis, kad balansavimo funkcija veikia.
| Parametras | Vertė / Detalė |
|---|---|
| Modulio tipas | BMS 2S su balansavimu |
| Vardinė įtampa | 7.4V (2 × 3.7V) |
| Įkrovimo įtampa | 8.4V – 9.0V |
| Apsauga nuo perkrovos | > 4.3V vienam elementui |
| Apsauga nuo iškrovos | < 2.3–2.5V vienam elementui |
| Apsauga nuo viršsrovių | 25A |
| Rekomenduojama nuolatinė srovė | 20A (esant didelei apkrovai būtinas radiatorius) |
| Apsauga nuo trumpojo jungimo | Taip, automatinis atsistatymas (~200ms) |
| Įkrovimo srovės ribojimas | 10A |
| Suderinami elementai | Li-Ion 18650, 26650, Li-Po 3.7V/4.2V |
| Matmenys | 48 × 20 × 3.4 mm |
| Kiekis rinkinyje | 2 vnt. |
Naudojimo instrukcija
- Paruoškite elementus: įsitikinkite, kad abiejų Li-Ion elementų įtampa skiriasi ne daugiau kaip 0.1V, o vidinės varžos yra panašios.

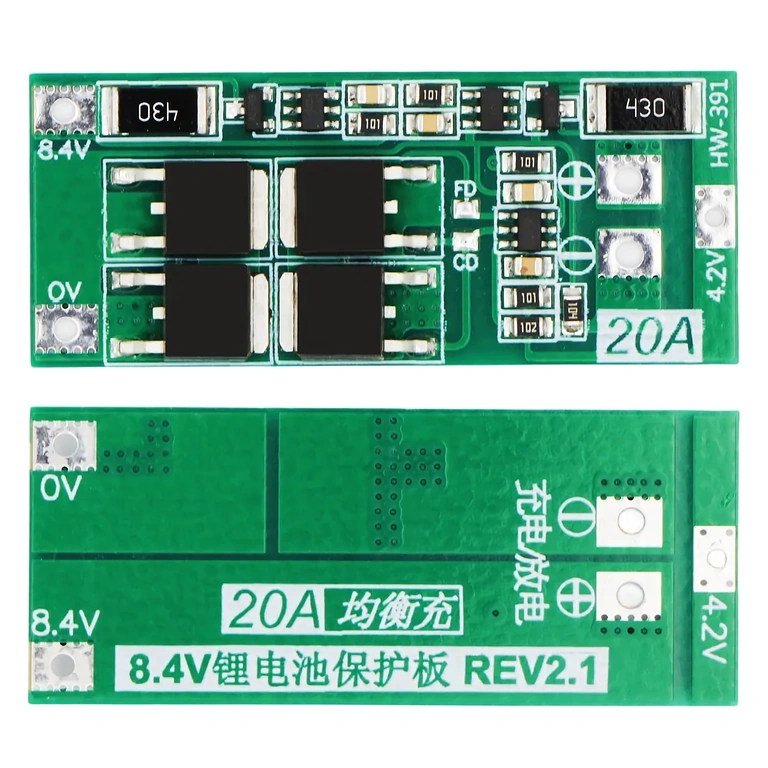

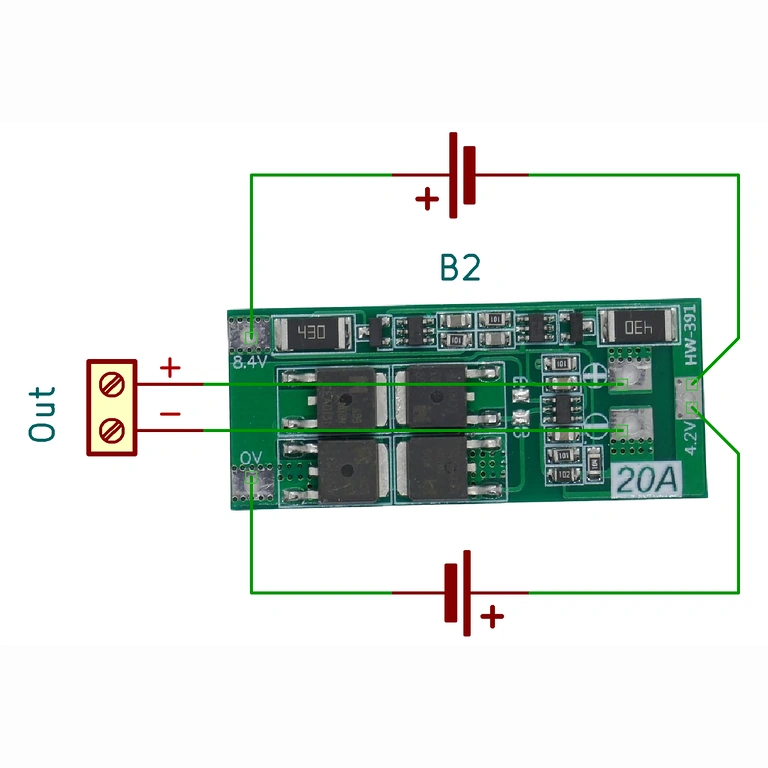

- Prijunkite 1-ą elementą: minusą junkite prie 0V, o pliusą prie 4.2V kontakto.
- Prijunkite 2-ą elementą: minusą junkite prie 4.2V (bendras taškas), o pliusą prie 8.4V.
- Išėjimo kontaktai: plokštės viduje esantys + ir − kontaktai skirti apkrovai ir įkroviklio prijungimui.
- BMS aktyvavimas: pirmą kartą prijunkite suderinamą įkroviklį (8.4–9.0V) prie išėjimo kontaktų — BMS automatiškai atrakins išėjimą.
- Patikra: prieš jungdami apkrovą, multimetru patikrinkite išėjimo įtampą (~8.4V pilnai įkrovus).
- Aušinimas: jei naudojate prietaisus, kurių srovė artima 20A, pasirūpinkite tinkamu aušinimu ar radiatoriumi.
Pakuotės turinys

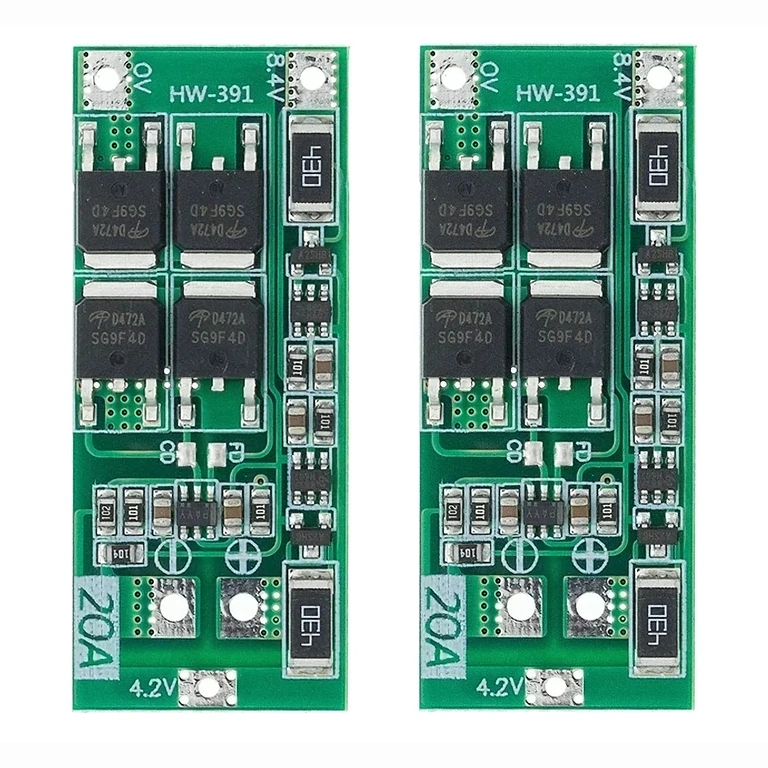

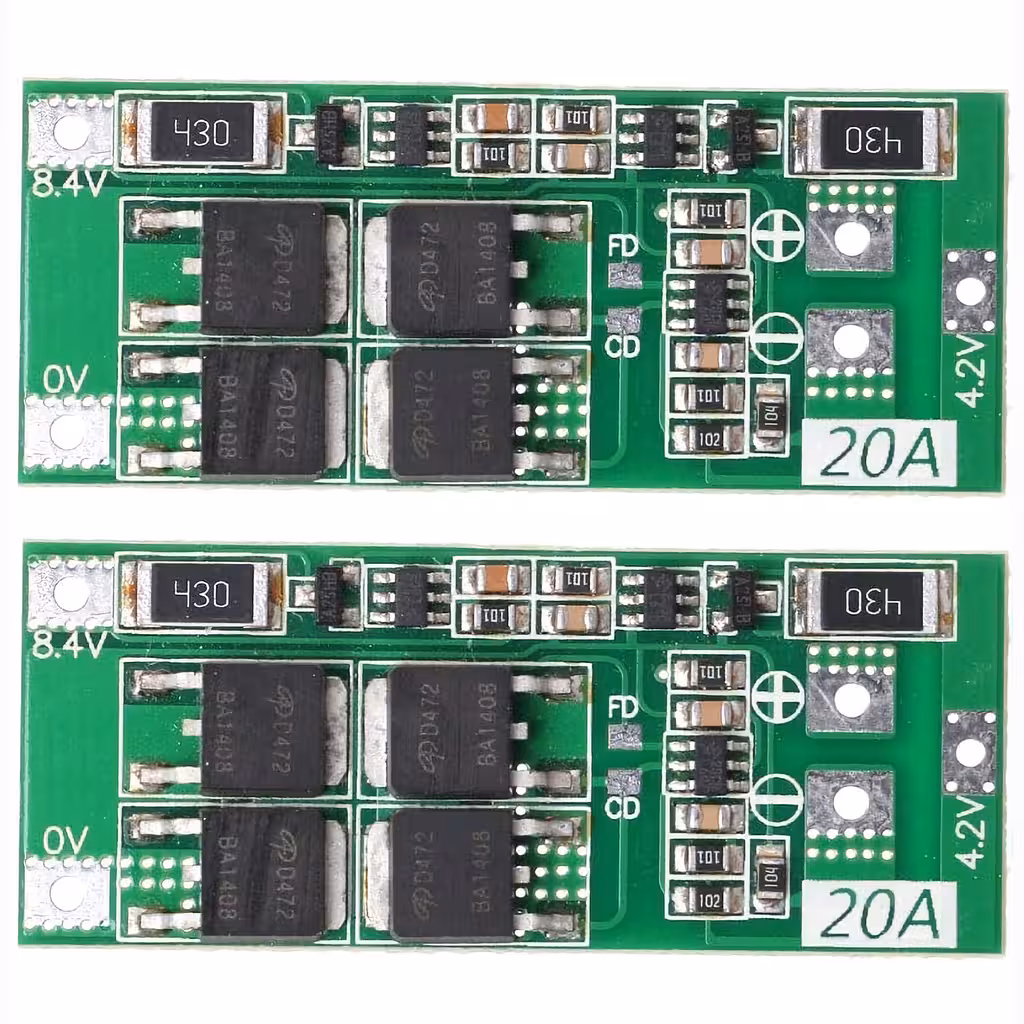

- 2 × BMS 2S 20A modulis su balansavimu (48 × 20 × 3.4 mm)
- Prijungimo schema (skaitmeninė/vizualinė)
Dažniausiai užduodami klausimai
Ar šis BMS tinka didelės talpos 26650 elementams?
Taip, modulis suderinamas su 18650, 26650 ir standartiniais Li-Po elementais, jei jų vardinė įtampa yra 3.7V. Rekomenduojama 20A nuolatinė srovė išlieka nepriklausomai nuo baterijos talpos.
Kodėl įkrovimo metu kaista „430“ rezistorius?
Tai visiškai normalu. Šis rezistorius yra balansavimo grandinės dalis ir išsklaido energiją, reikalingą elementų įtampų suvienodinimui. Nedidelis kaitimas rodo, kad balansavimo funkcija veikia tinkamai.
Kokios įtampos įkroviklį naudoti?
Rekomenduojamas 8.4V – 9.0V įkroviklis. BMS automatiškai riboja įkrovimo srovę iki 10A, todėl galite naudoti ir galingesnius maitinimo šaltinius be rizikos baterijoms.
Išėjimas neveikia pirmą kartą prijungus. Ką daryti?
Tai normalu — BMS įsijungia į „miego“ režimą iki pirmojo įkrovimo. Prijunkite 8.4V įkroviklį, kad aktyvuotumėte modulį. Po šio veiksmo modulis veiks įprastai.
Ar galima lygiagrečiai jungti kelis 2S paketus?
Taip, tačiau kiekvienas paketas privalo turėti savo BMS, o prieš sujungiant, visų paketų įtampa turi būti vienoda. Jungimas lygiagrečiai be atskirų BMS gali sukelti pavojingus srovės šuolius tarp paketų.
