Skaitmeninis voltmetras-ampermetras – vienu metu stebėkite AC įtampą ir srovę be jokių kompromisų

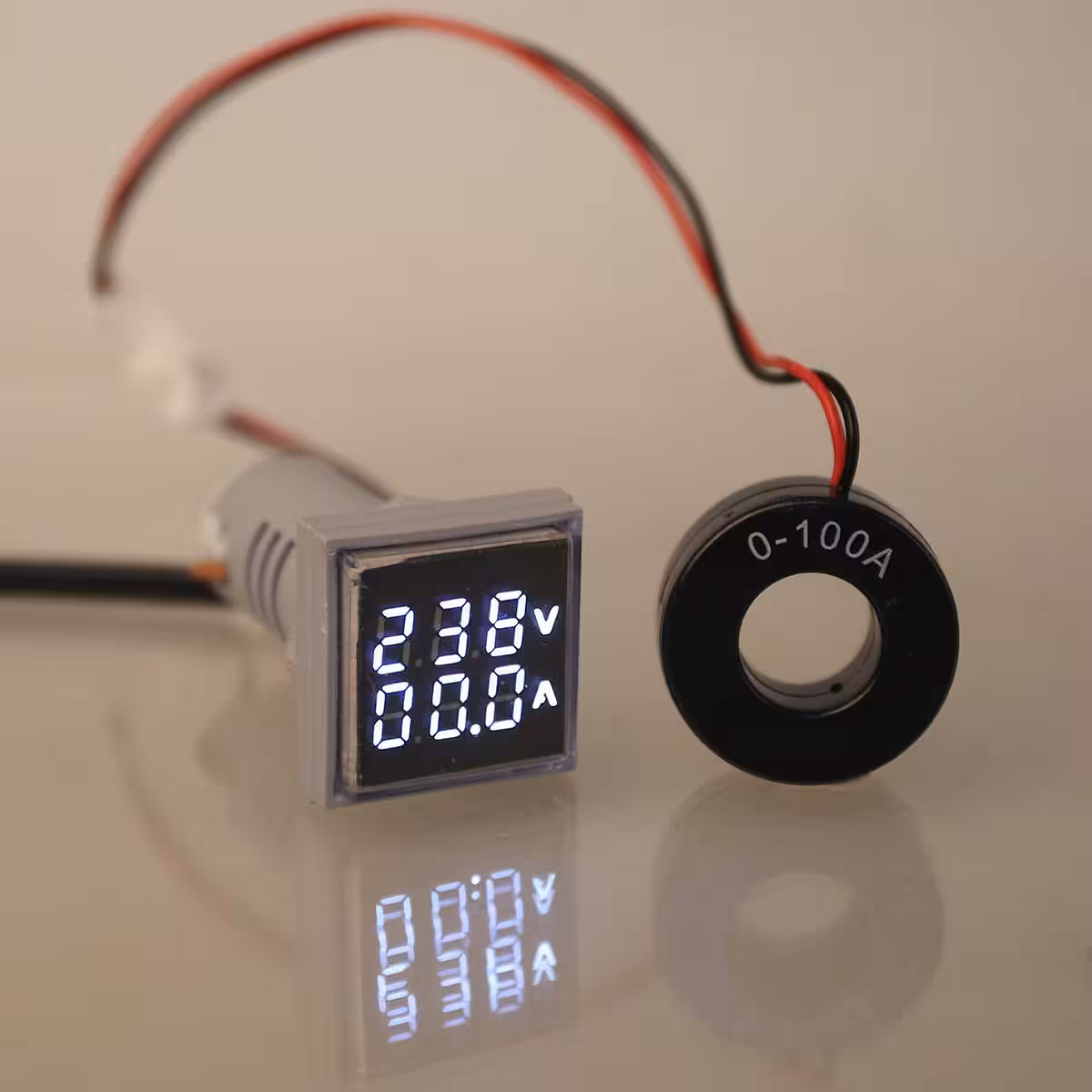

Kai norite tiksliai žinoti, kas vyksta jūsų elektros skydelyje – realiu laiku stebėti įtampą ir srovę – jums reikia patikimo prietaiso, kurio nereikia perjunginėti. Šis skaitmeninis AC voltmetras-ampermetras (60–500V / 0–100A) rodo abu parametrus vienu metu ryškiame LED ekrane. Modulis pritaikytas standartinei 22 mm montavimo angai. Jokių jungiklių, jokių kompromisų.
Pastaba: Prietaisas skirtas tik kintamajai srovei (AC). Jis nėra suderinamas su nuolatinės srovės (DC) tinklais. Norint užtikrinti maksimalų tikslumą matuojant mažas sroves, rekomenduojama fazinį laidą per srovės transformatoriaus žiedą perverti 3–5 kartus.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Dvigubas matavimas be perjungimo — įtampa ir srovė rodomos vienu metu, todėl taupote laiką ir išvengiate klaidų.
- Platus pritaikymo spektras — nuo 60V iki 500V ir nuo 0 iki 100A, tinka tiek gyvenamųjų namų 230V tinklams, tiek pramoniniams trifaziams įrenginiams.

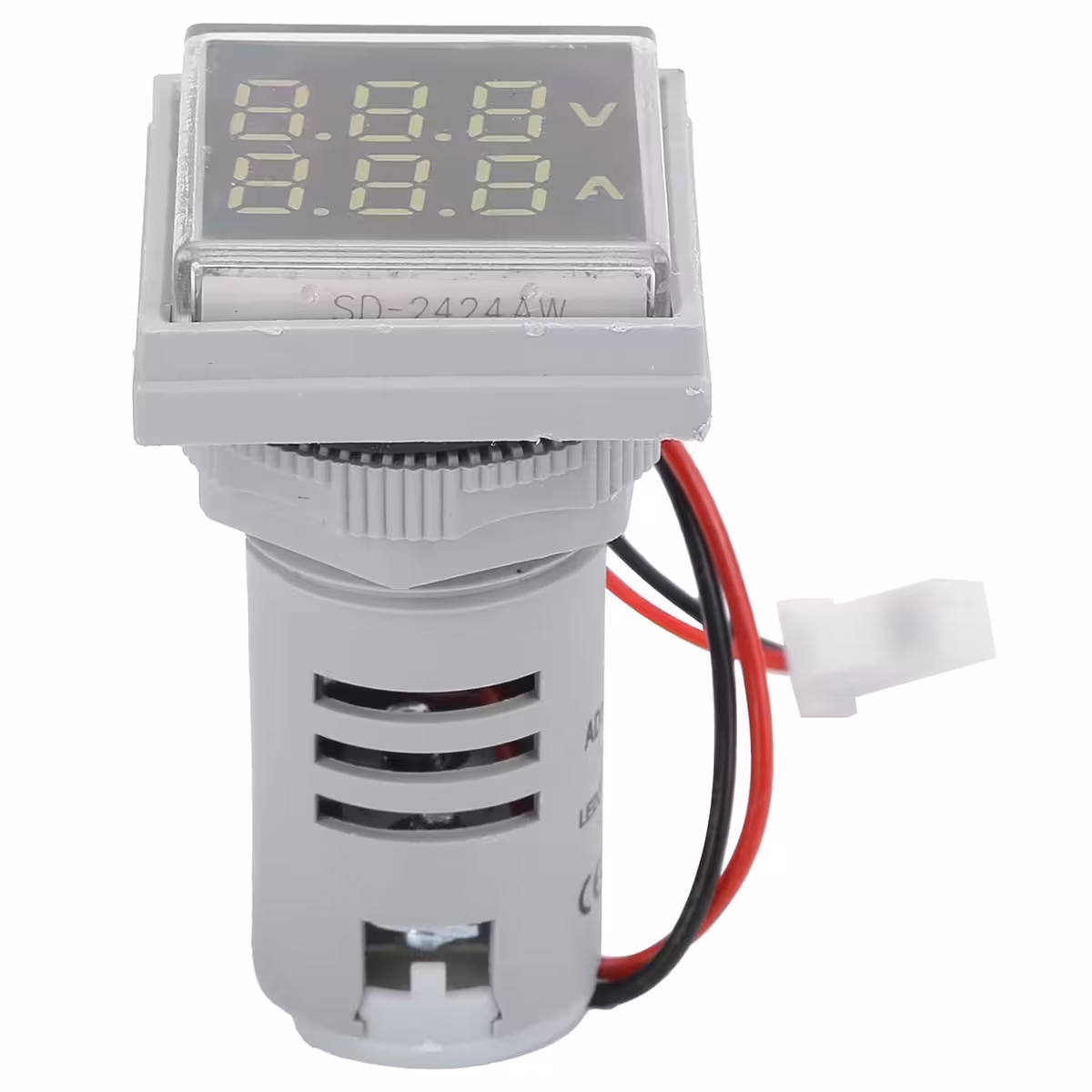

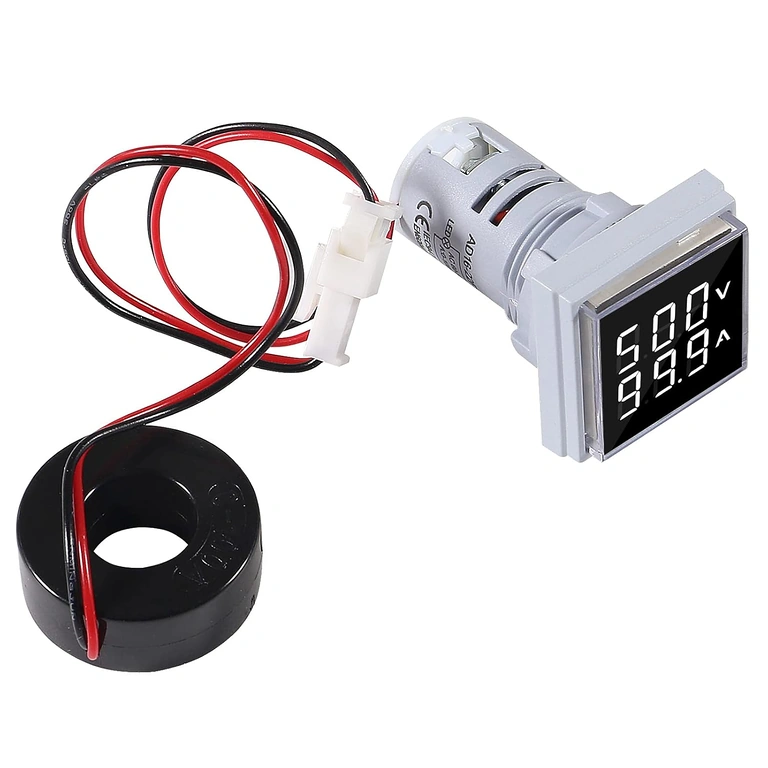

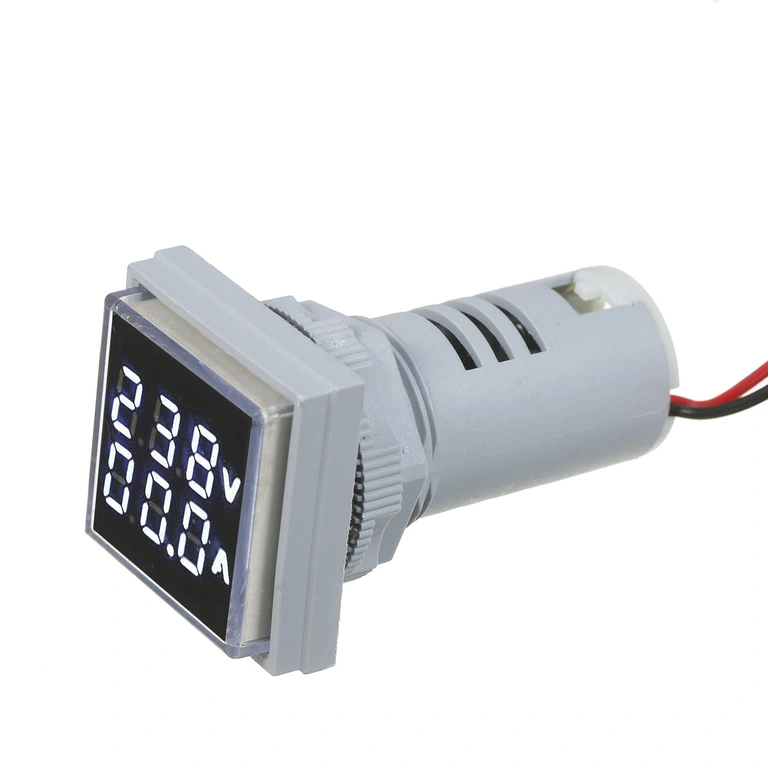

- Puikiai įskaitomas LED ekranas — skaičiai aiškiai matomi net ir tamsesnėje aplinkoje ar iš didesnio atstumo.

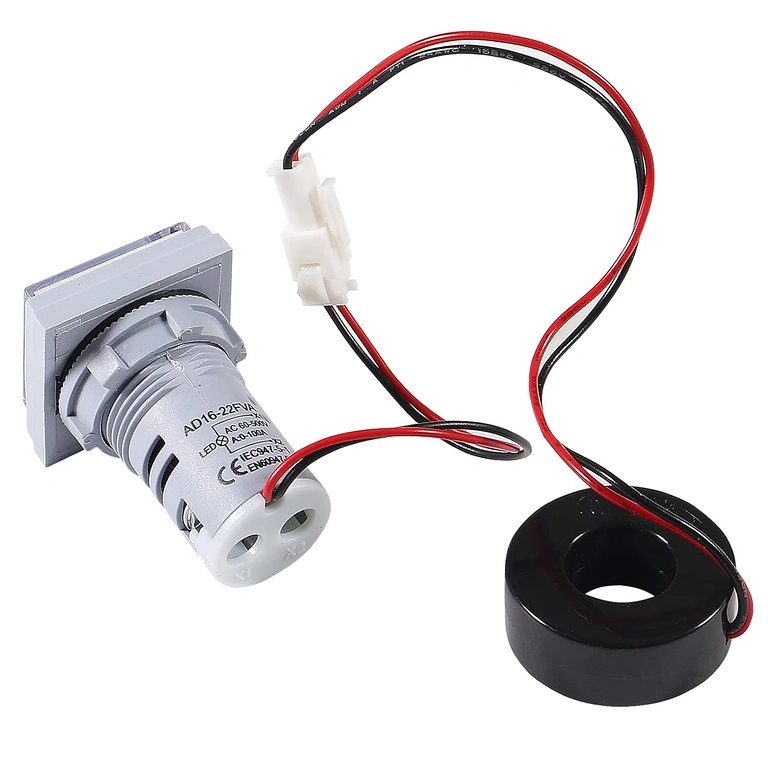

- Kompaktiškas 22 mm montavimas — prietaisas užima tik 31×31 mm vietos skydelio paviršiuje, idealiai tinka ten, kur vietos yra ribotai.

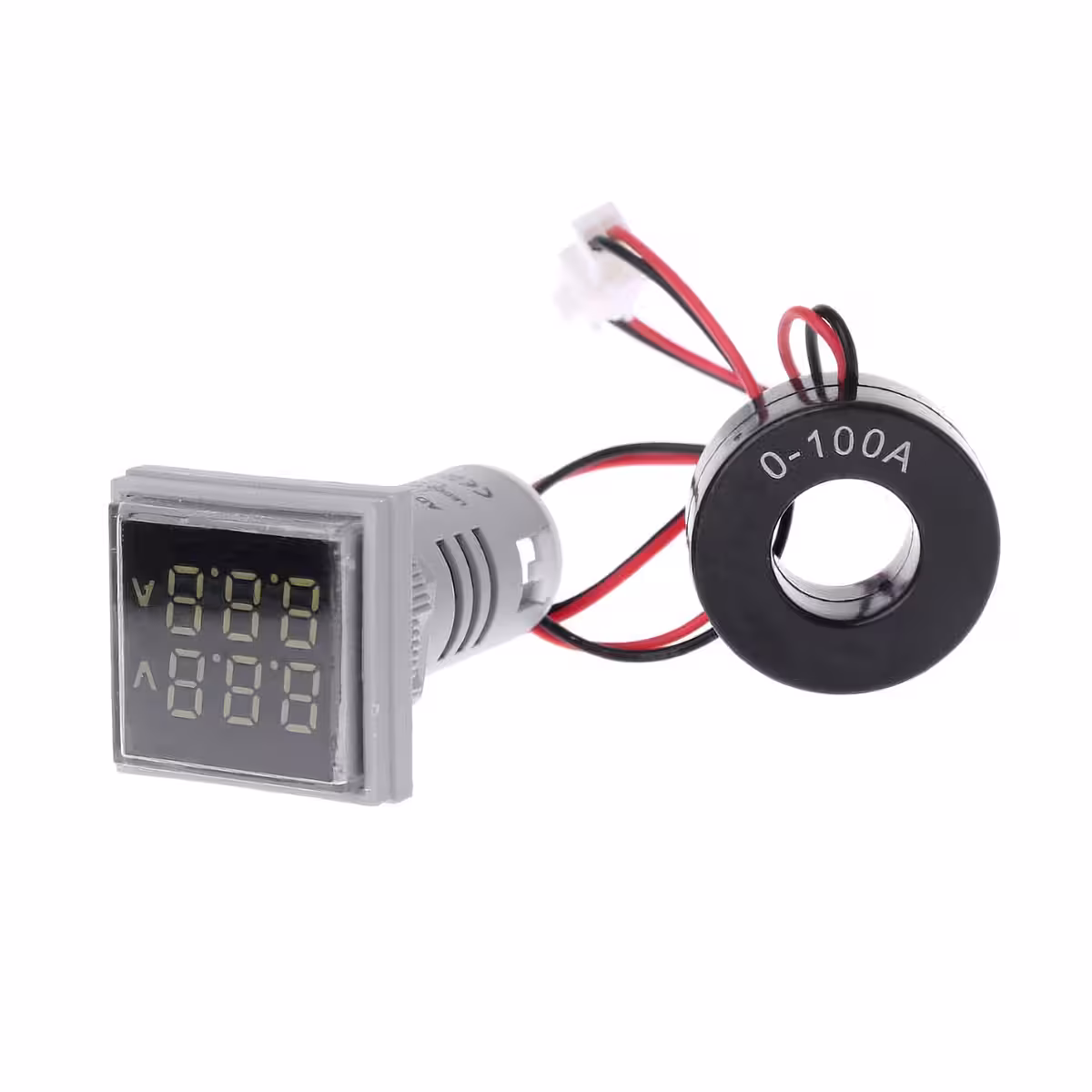

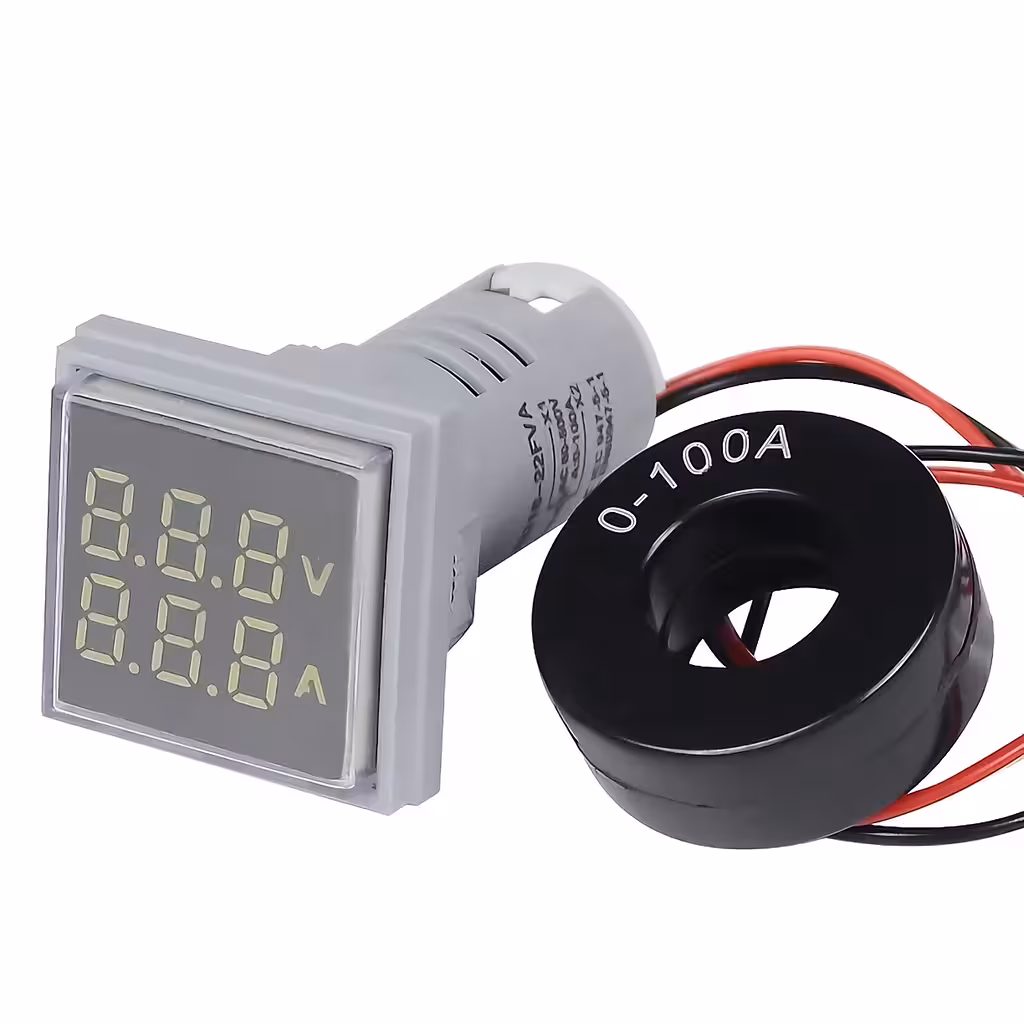

- Nereikia pjauti laidų — srovė matuojama naudojant indukcinį žiedą (srovės transformatorių), todėl elektros grandinės nereikia ardyti.
- Reguliuojamas tikslumas — matuojant mažesnes nei 10A sroves, 3–5 kartus apvyniojus laidą aplink žiedą, žymiai padidinamas matavimo jautrumas.
Techninės detalės ir veikimas

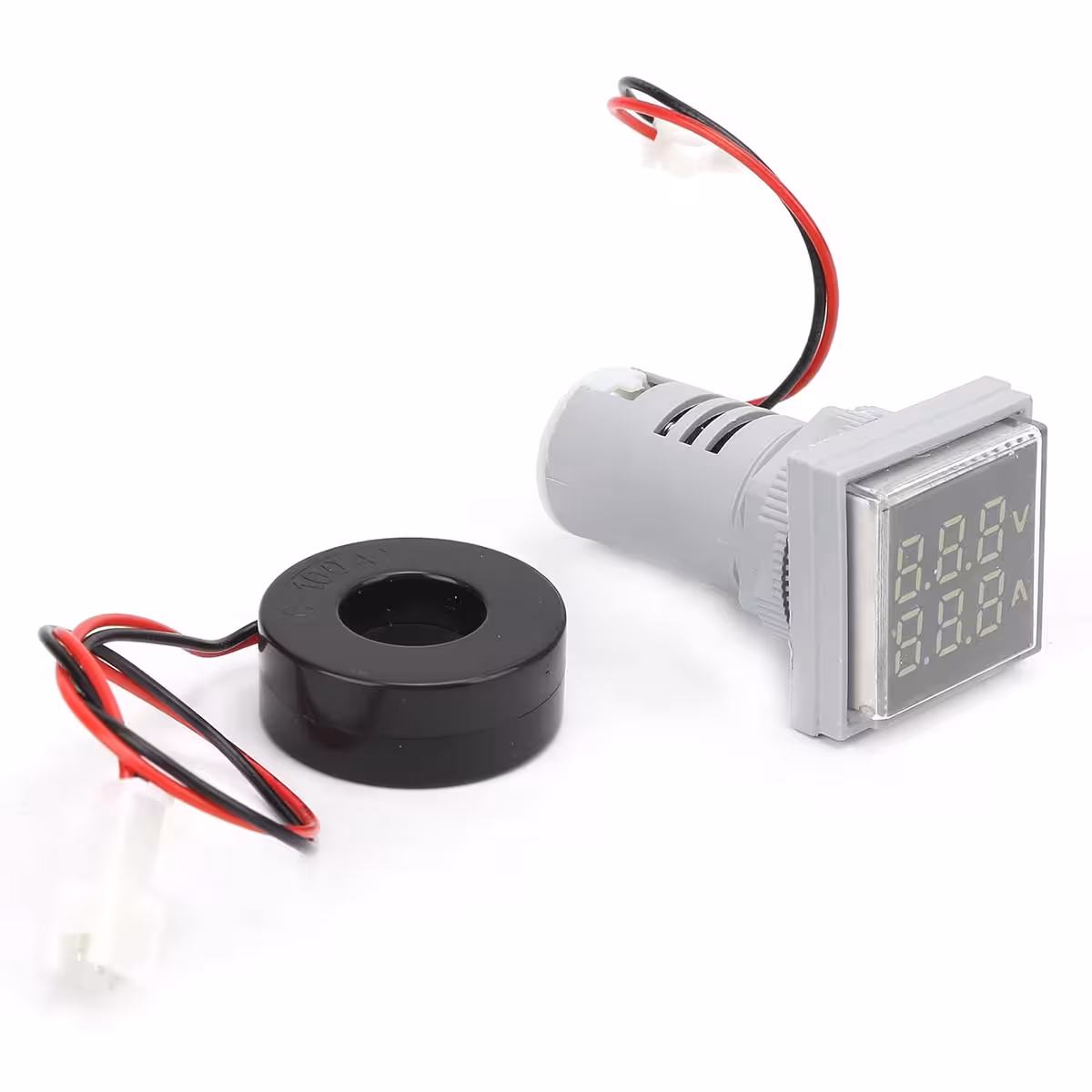

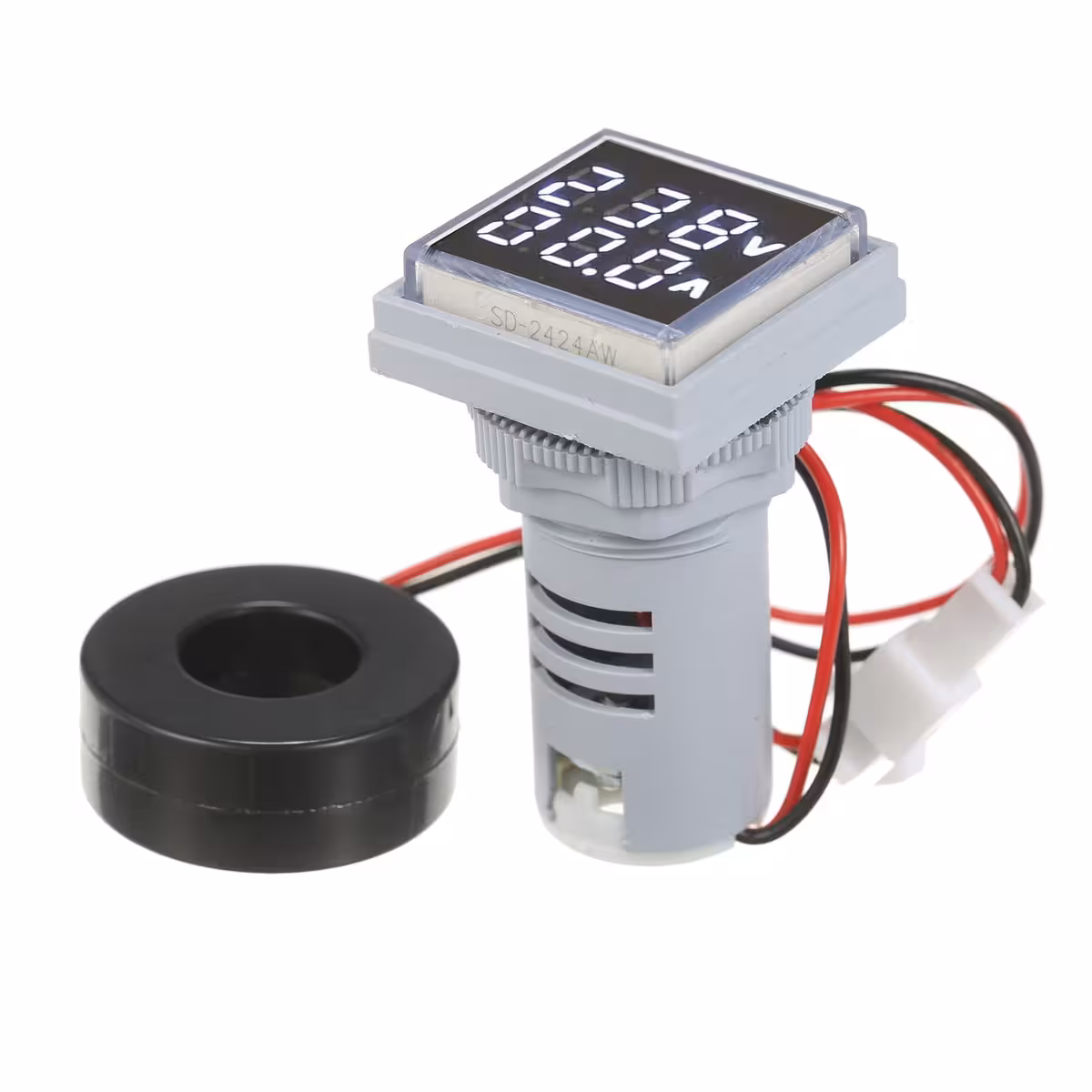

Šis modulis sujungia AC voltmetrą ir ampermetrą su srovės transformatoriumi į vieną kompaktišką korpusą. L ir N gnybtai skirti prietaiso maitinimui bei įtampos matavimui, o srovė nustatoma neinvaziniu būdu per magnetinį žiedą – nereikia nutraukti grandinės ar keisti esamų laidų. Duomenys apdorojami akimirksniu ir rodomi ryškiame LED ekrane, kurį lengva įžiūrėti net sudėtingomis apšvietimo sąlygomis.
| Parametras | Vertė / Detalės |
|---|---|
| Įtampos matavimo diapazonas | 60 – 500 V AC |
| Srovės matavimo diapazonas | 0 – 100 A AC |
| Suderinamas tinklas | Tik kintamoji srovė (AC) |
| Ekrano tipas | LED, didelio ryškumo |
| Skydelio išmatavimai | 31 × 31 mm |
| Montavimo angos skersmuo | 22 mm |
| Korpuso spalva | Balta |
| Srovės matavimo būdas | Srovės transformatorius (magnetinis žiedas, neinvazinis) |
| Rekomenduojamos vijos tikslumui | 3 – 5 vijos (mažoms srovėms) |
Prijungimo ir naudojimo instrukcija
- Elektros skydelyje išgręžkite 22 mm skersmens angą ir įstatykite voltmetro modulį.
- Prijunkite tinklo fazinį laidą (L) prie prietaiso L gnybto.
- Prijunkite tinklo neutralų laidą (N) prie prietaiso N gnybto.
- Vartotojo fazinį laidą perverkite per magnetinį žiedą (srovės transformatorių) – jei srovė mažesnė nei 10A, padarykite 3–5 vijas aplink žiedą, kad padidintumėte tikslumą.
- Prijunkite fazinį laidą prie vartotojo, o vartotojo neutralų laidą – tiesiai prie tinklo N gnybto.
- Įjunkite maitinimą – LED ekrane iškart pamatysite įtampos ir srovės rodmenis.
Pakuotės turinys

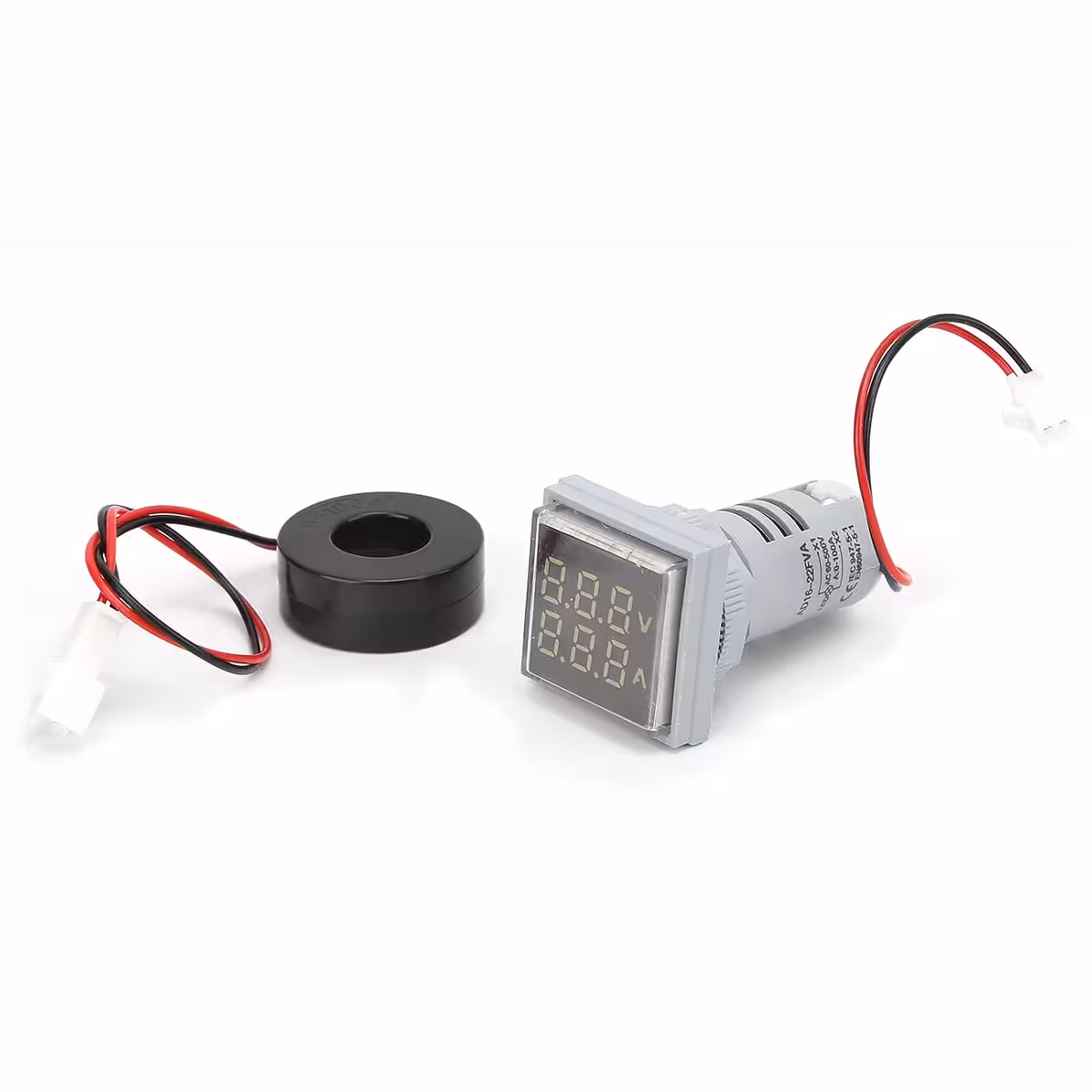

- 1 × Skaitmeninis AC voltmetras-ampermetras 60–500V / 0–100A, baltas korpusas
Dažniausiai užduodami klausimai (DUK)
Ar prietaisas veikia su nuolatine srove (DC)?
Ne. Prietaisas skirtas tik AC tinklams. Jungimas prie DC gali sugadinti modulį arba rodyti neteisingus duomenis.
Ar reikia pjauti ar modifikuoti fazinį laidą?
Ne. Laidas tiesiog praveriamas per srovės transformatoriaus žiedą – grandinė lieka nepaliesta, montavimas yra visiškai neinvazinis.
Kodėl laidą reikia perverti kelis kartus?
Kiekviena papildoma vija sustiprina aptinkamą magnetinį lauką. Matuojant mažas sroves (iki 5–10A), 3–5 vijos padeda pasiekti žymiai tikslesnius rodmenis.
Ar galiu stebėti įprastą 230V buitinį prietaisą?
Taip, be jokių problemų. Prietaisas puikiai tinka vienfaziams 230V tinklams, jei vartotojo srovė neviršija 100A.
Kokia anga reikalinga montavimui?
Reikalinga 22 mm skersmens apvali anga. Modulio priekinė dalis užima 31 × 31 mm plotą.
