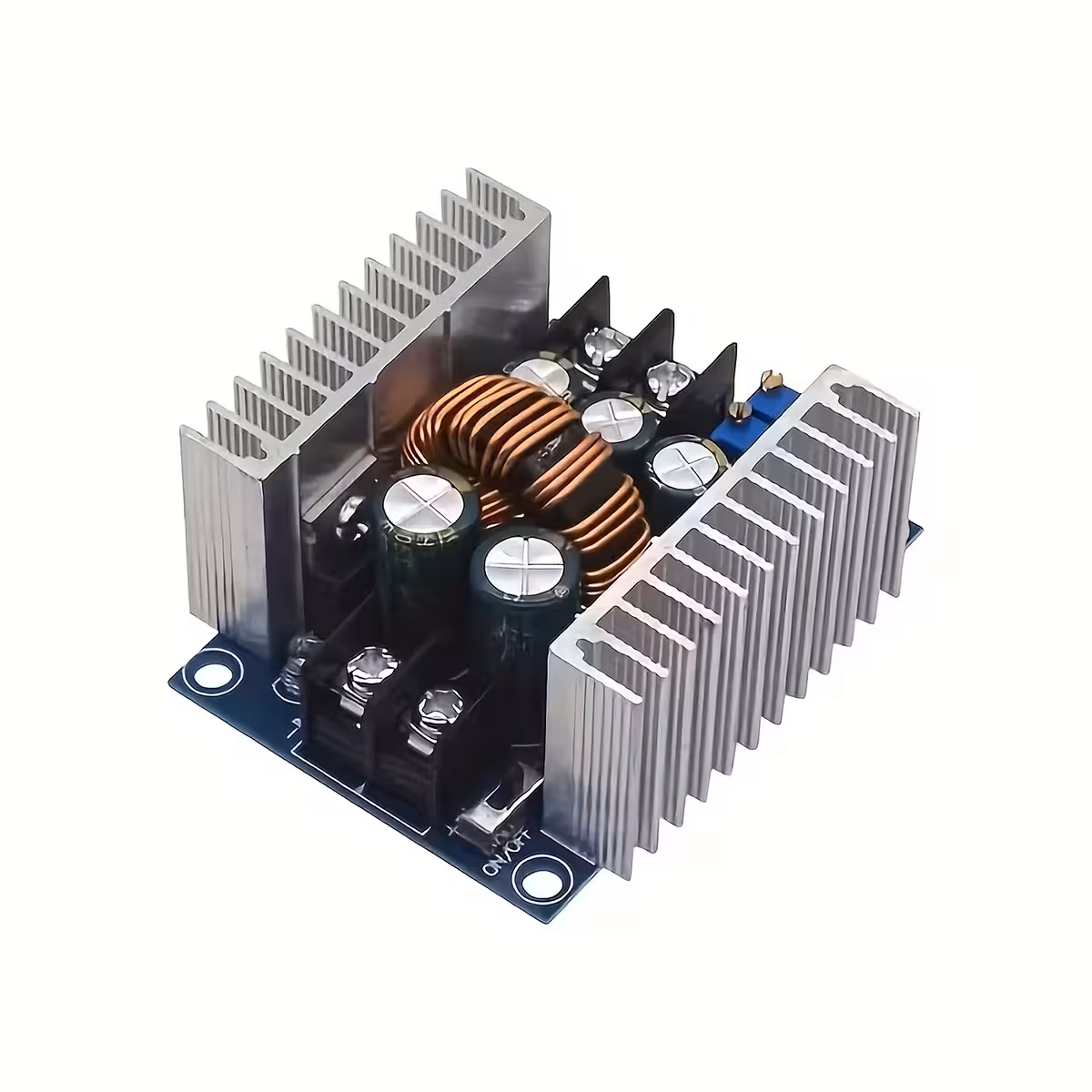

DC-DC žingsninis (Step Down) keitiklis 20A 300W CC/CV — tikslus įtampos ir srovės reguliavimas
Reikia sumažinti įtampą iš 24V akumuliatoriaus iki 12V, įkrauti LiPo bateriją ar maitinti „Raspberry Pi“ iš automobilinio šaltinio? Klasikinis linijinis reguliatorius visą įtampos skirtumą paverstų šiluma. Šis 20A 300W DC-DC žingsninis keitiklis atlieka tą patį darbą iki 96% efektyvumu — praktiškai visa energija pasiekia jūsų įrenginį.
Pastaba: Maksimali leistina srovė yra 20A, tačiau nuolatiniam darbui rekomenduojame neviršyti ≤15A. Esant dideliam skirtumui tarp įėjimo ir išėjimo įtampos, sumažinkite apkrovą ir užtikrinkite aktyvų aušinimą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Tikras 95–96% efektyvumas — konvertuojant 24V į 12V/20A, šilumos nuostoliai sudaro mažiau nei 6W (palyginimui, linijinis reguliatorius išskirtų apie 120W).

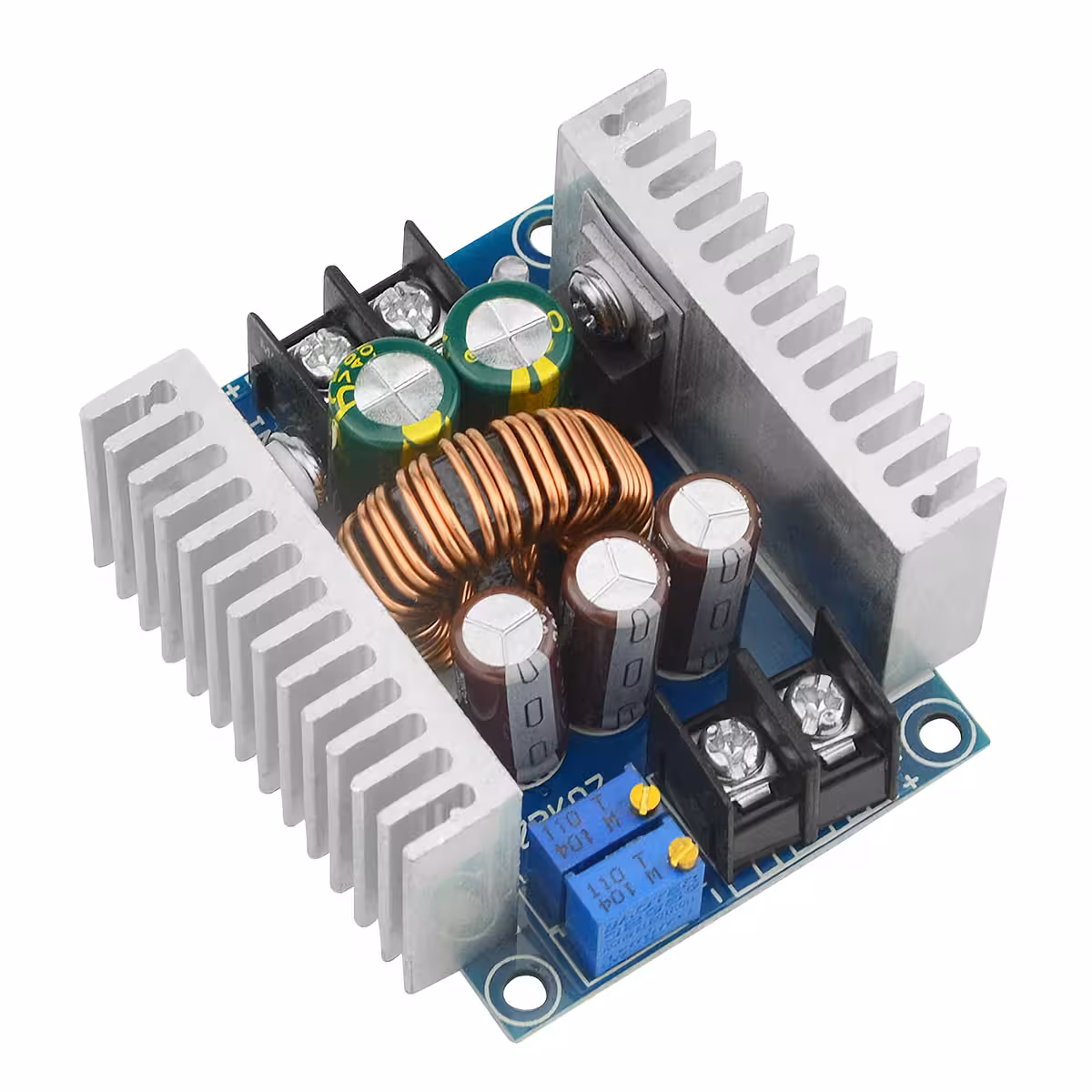

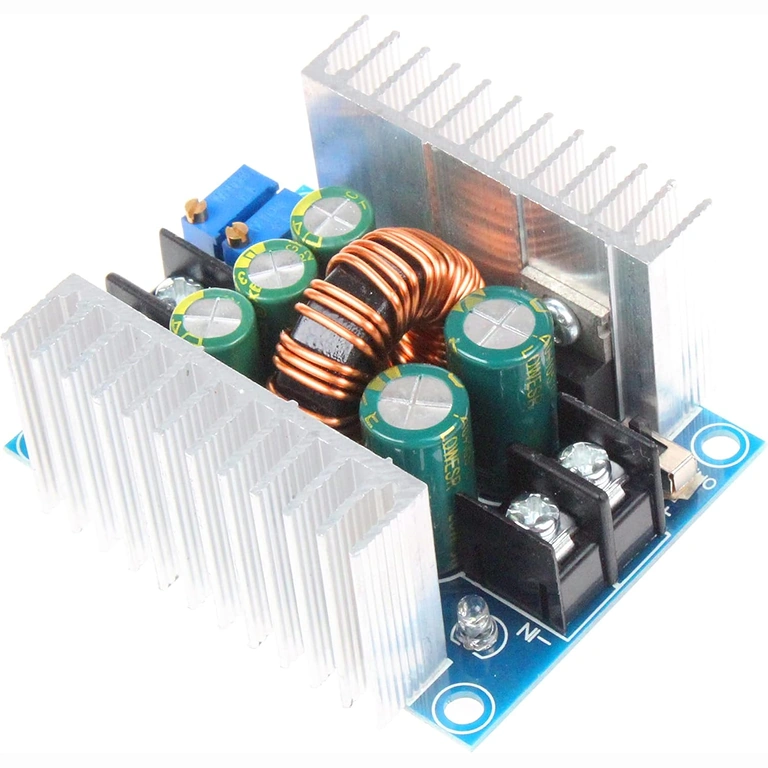

- Dvigubas 75V/80A MOSFET + „Low ESR“ kondensatoriai — išėjimo pulsacijos (ripple) ≤50mV, užtikrinančios stabilų darbą net jautriai elektronikai.
- Nepriklausomas CV ir CC reguliavimas — atskiri potenciometrai įtampai (1.2–36V) ir srovės ribojimui (0.2–20A), kurie neturi įtakos vienas kitam.
- Automatinė apsauga nuo trumpojo jungimo — pašalinus gedimą, modulis automatiškai atstato darbą be papildomų veiksmų ar perdegusių saugiklių.
- 30A gnybtai ir ON/OFF jungiklis — greitas ir patikimas pajungimas be litavimo ar papildomų adapterių.

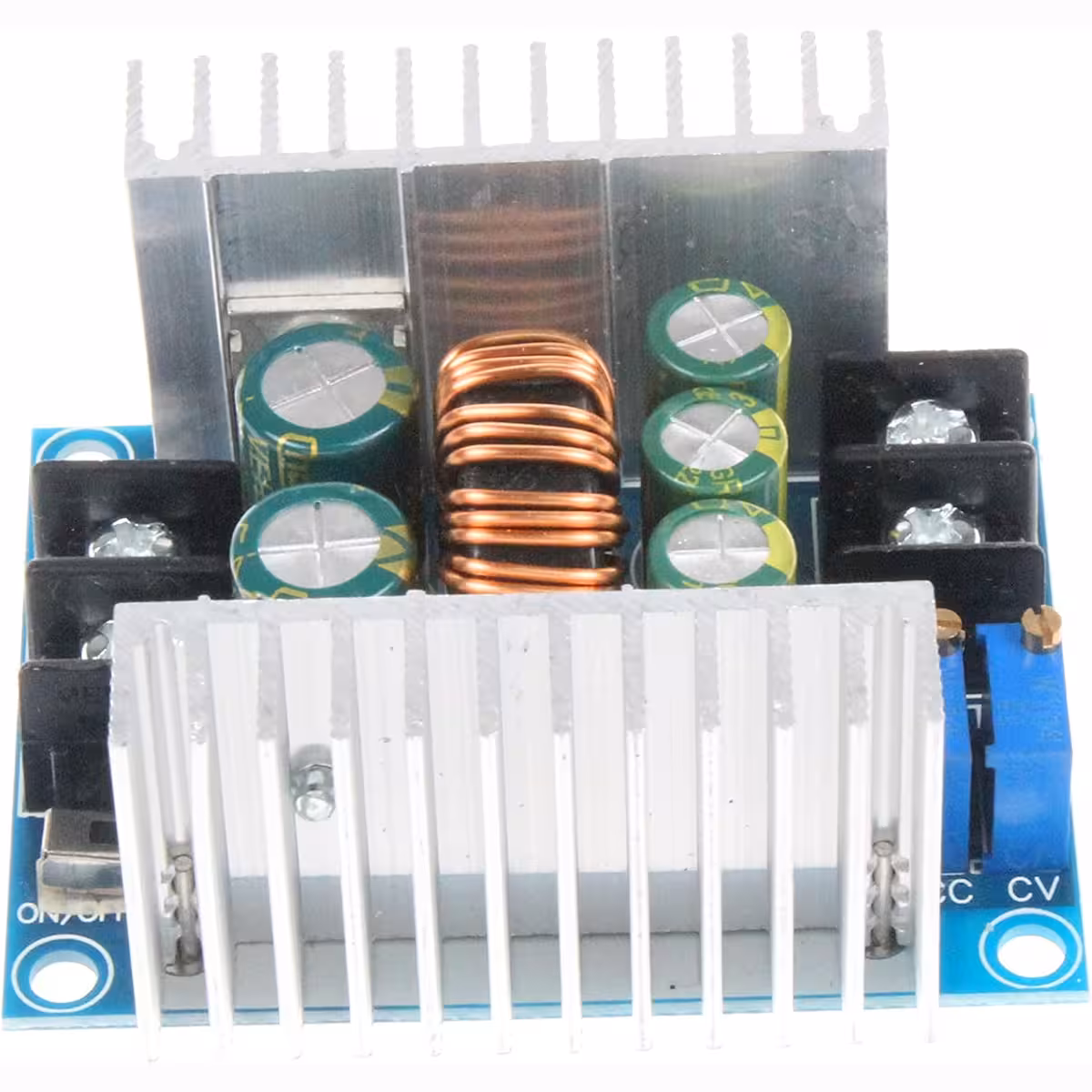

- Integruoti dvigubi radiatoriai — pasyvaus aušinimo pakanka iki 10–12A apkrovai; numatyta vieta aktyviam ventiliatoriui, jei apkrova viršija 15A.
- EN (enable) kontaktas išoriniam valdymui — įrenginio įjungimas/išjungimas loginiu signalu, idealiai tinka automatizavimui ir mikrovaldiklių sistemoms.
Techninės detalės ir našumas

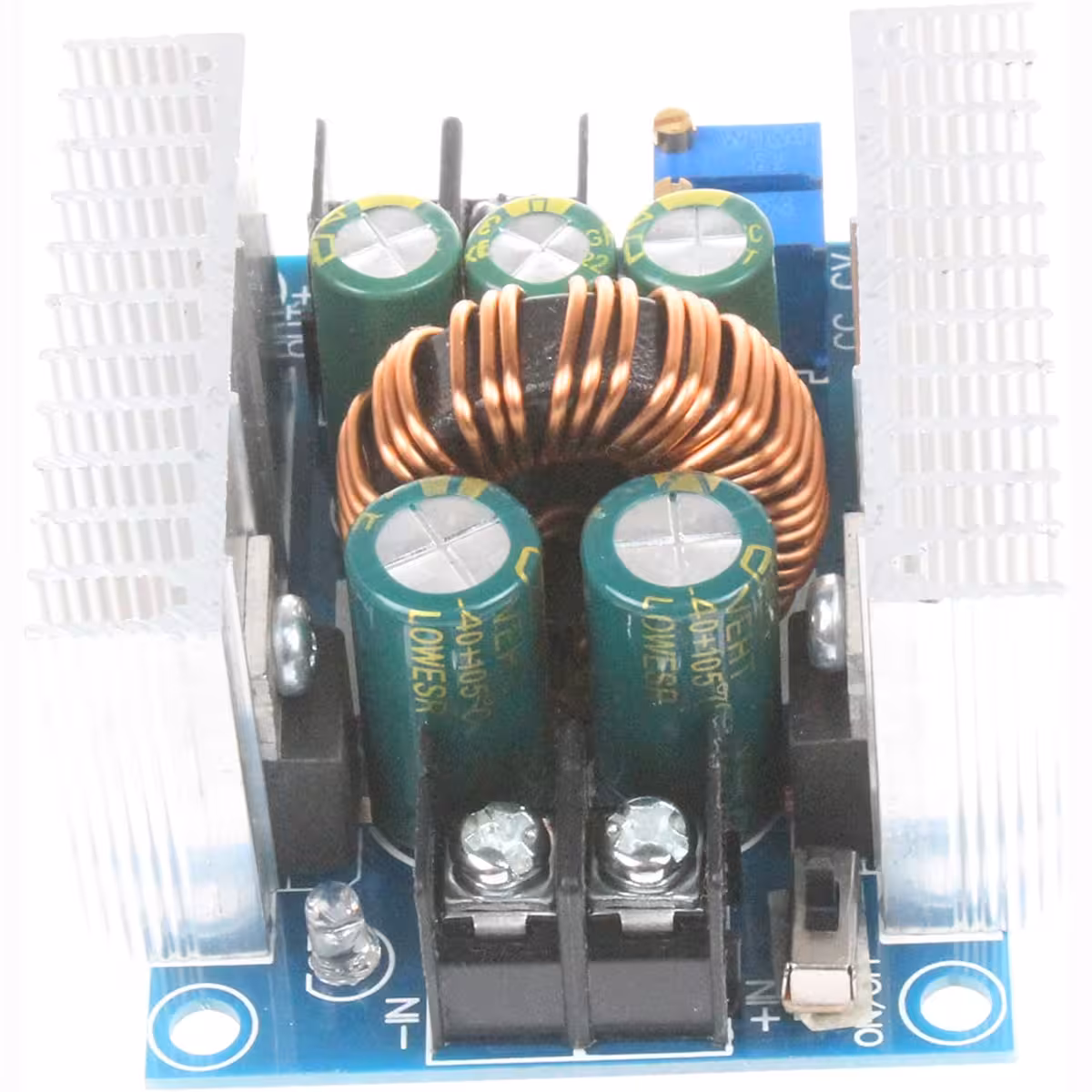

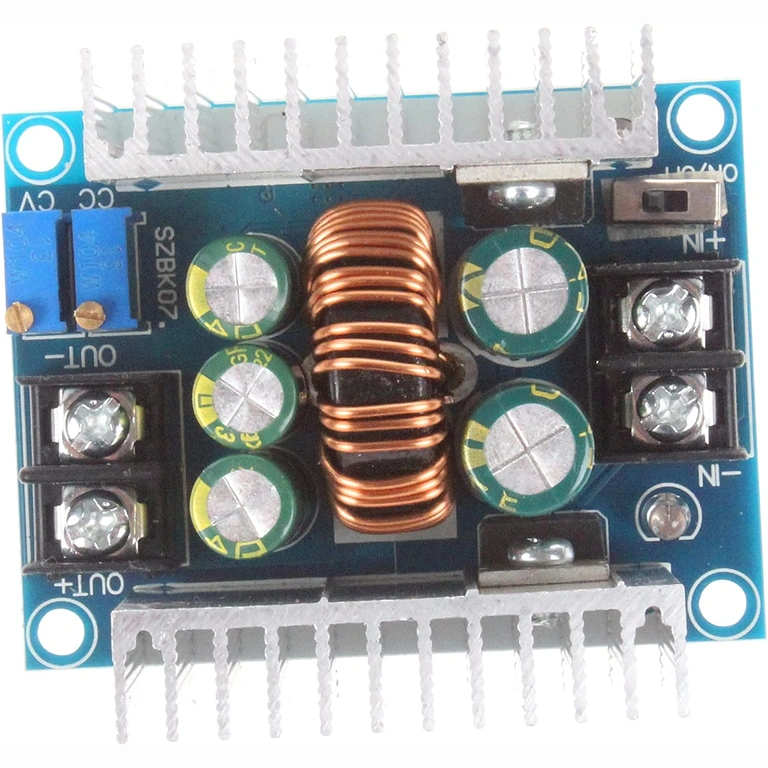

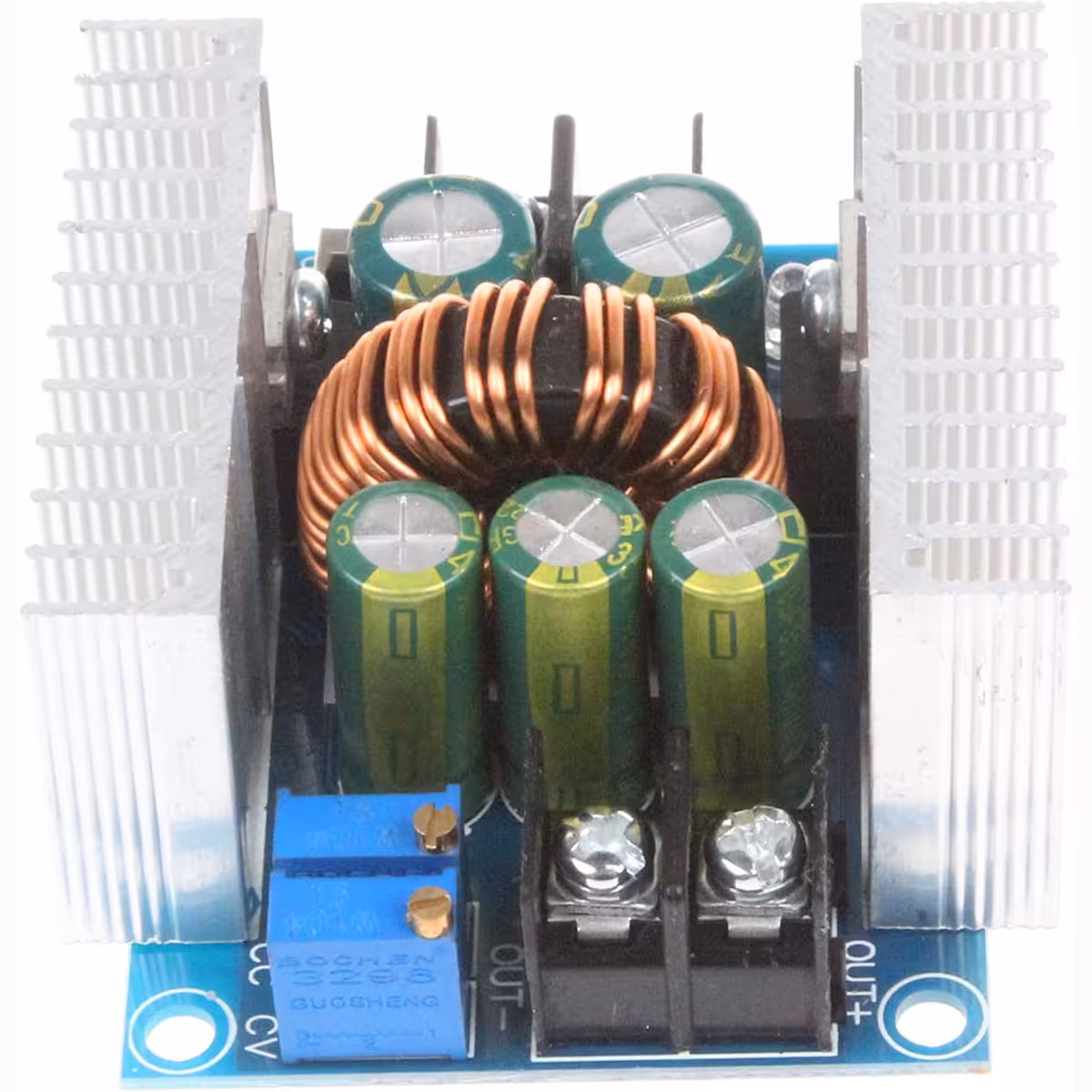

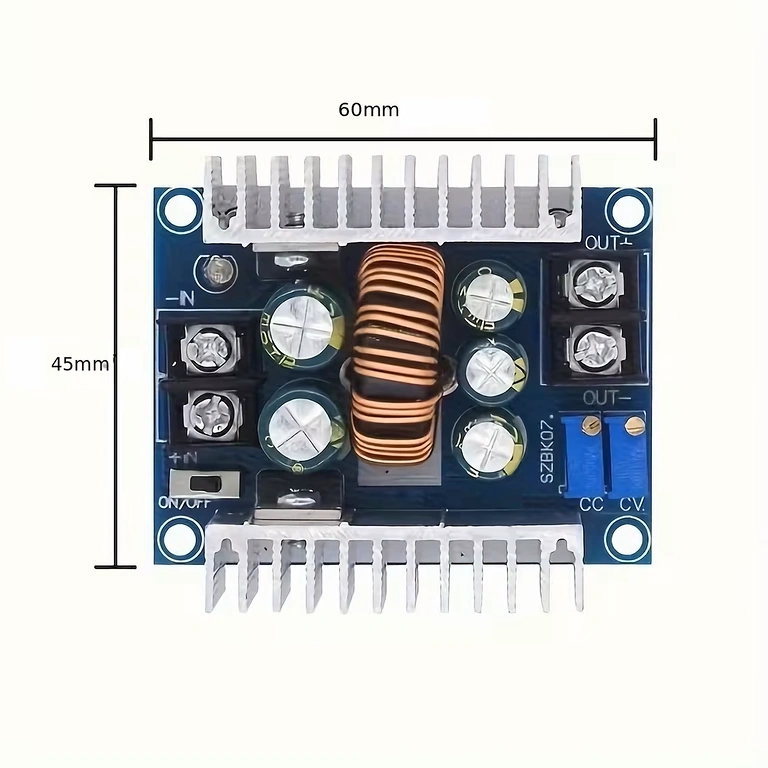

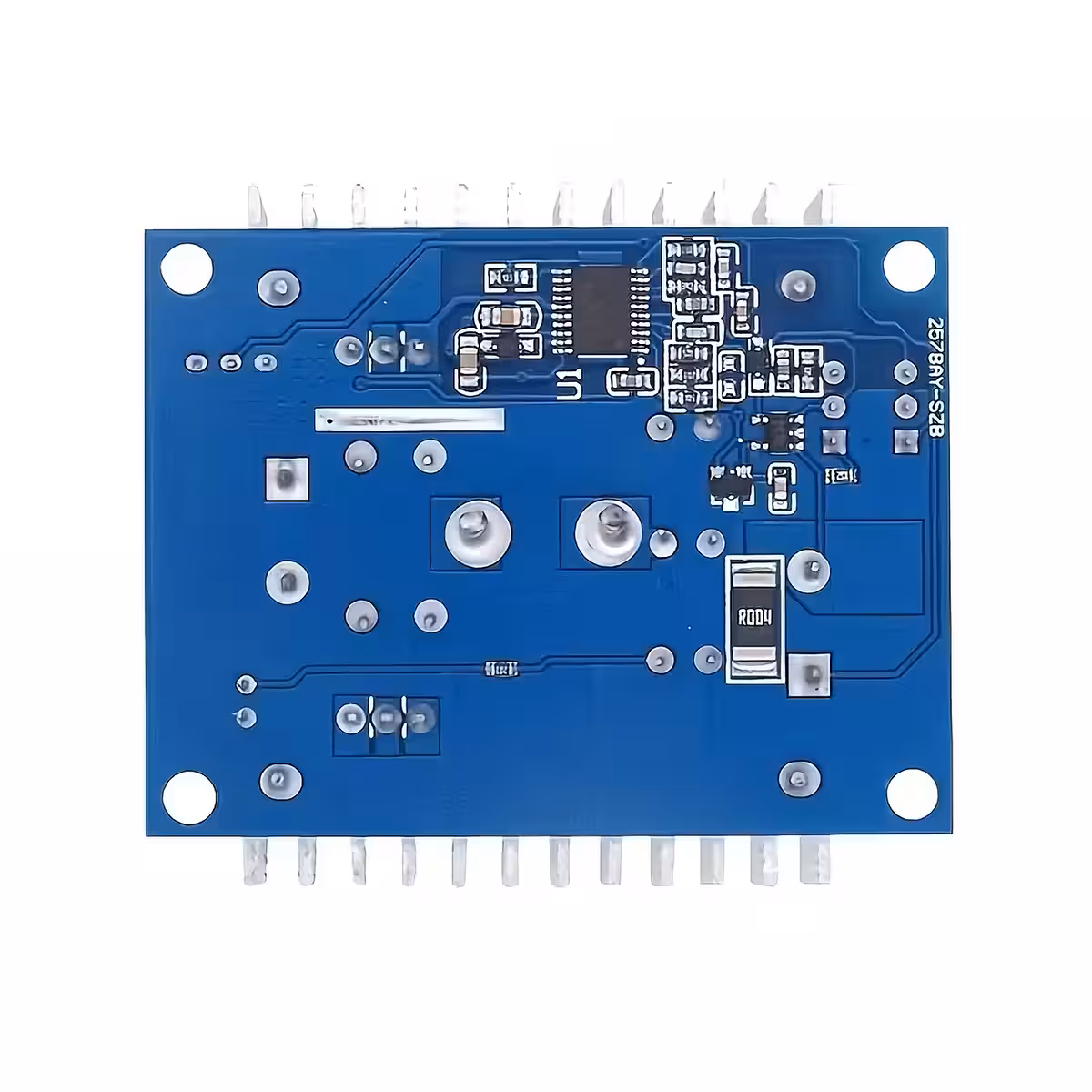

Sinchroninė „buck converter“ topologija su dvigubu 75V/80A MOSFET užtikrina greitą komutaciją ir minimalius nuostolius. „Low ESR“ kondensatoriai palaiko išėjimo pulsacijas žemiau 50mV — tai pakankamai švari srovė „Arduino“, IoT moduliams ar garso aparatūrai. Platus įėjimo diapazonas (6V–40V DC, rekomenduojama 10–40V) leidžia naudoti modulį su LiPo baterijomis, laboratoriniais maitinimo šaltiniais, saulės baterijomis bei 12V ar 24V automobilių sistemomis. Kompaktiški 60 × 53 × 27 mm matmenys leidžia lengvai integruoti modulį į įvairius korpusus.
| Parametras | Vertė / Detalės |
|---|---|
| Įėjimo įtampa | DC 6V – 40V (rekomenduojama 10V – 40V) |
| Išėjimo įtampa | DC 1.2V – 36V tolygiai reguliuojama (rekomenduojama <32V) |
| Išėjimo srovė | Maks. 20A (rekomenduojama ≤15A nuolatiniam darbui) |
| Maksimali galia | 300W |
| Efektyvumas | ~95–96% (esant 24V→12V/20A) |
| Išėjimo pulsacijos | ≤50mV |
| Pagrindiniai komponentai | Dvigubas 75V/80A MOSFET, „Low ESR“ kondensatoriai |
| Apsaugos | Nuo trumpojo jungimo (atsistatanti), srovės ribojimas (CC), apsauga nuo perkrovos |
| Jungtys | 30A sraigtiniai gnybtai |
| Valdymas | CV ir CC potenciometrai, ON/OFF jungiklis, EN kontaktas |
| Matmenys | 60 × 53 × 27 mm |
| Topologija | Sinchroninis „Buck Converter“ (žingsninis) |
Naudojimo instrukcija

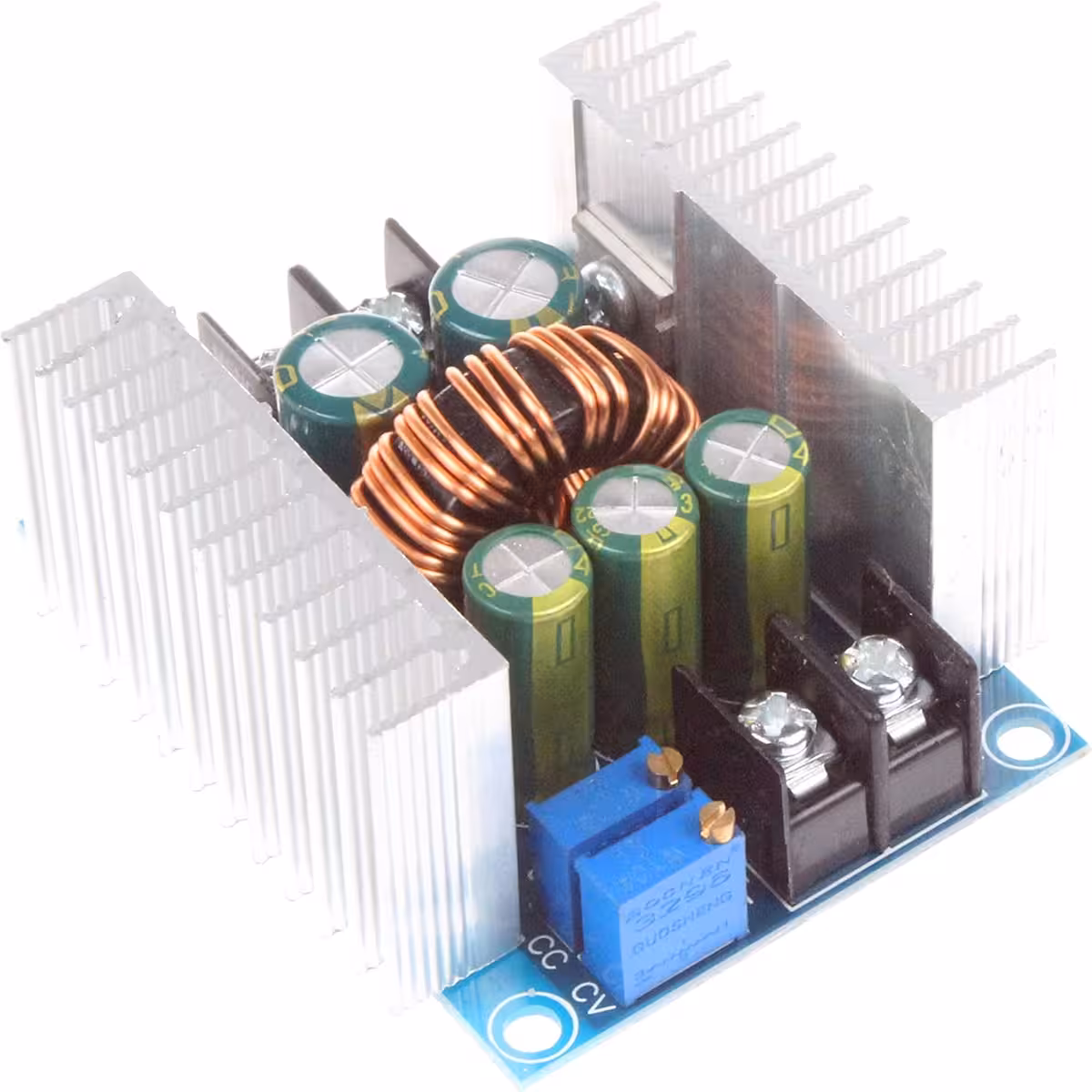

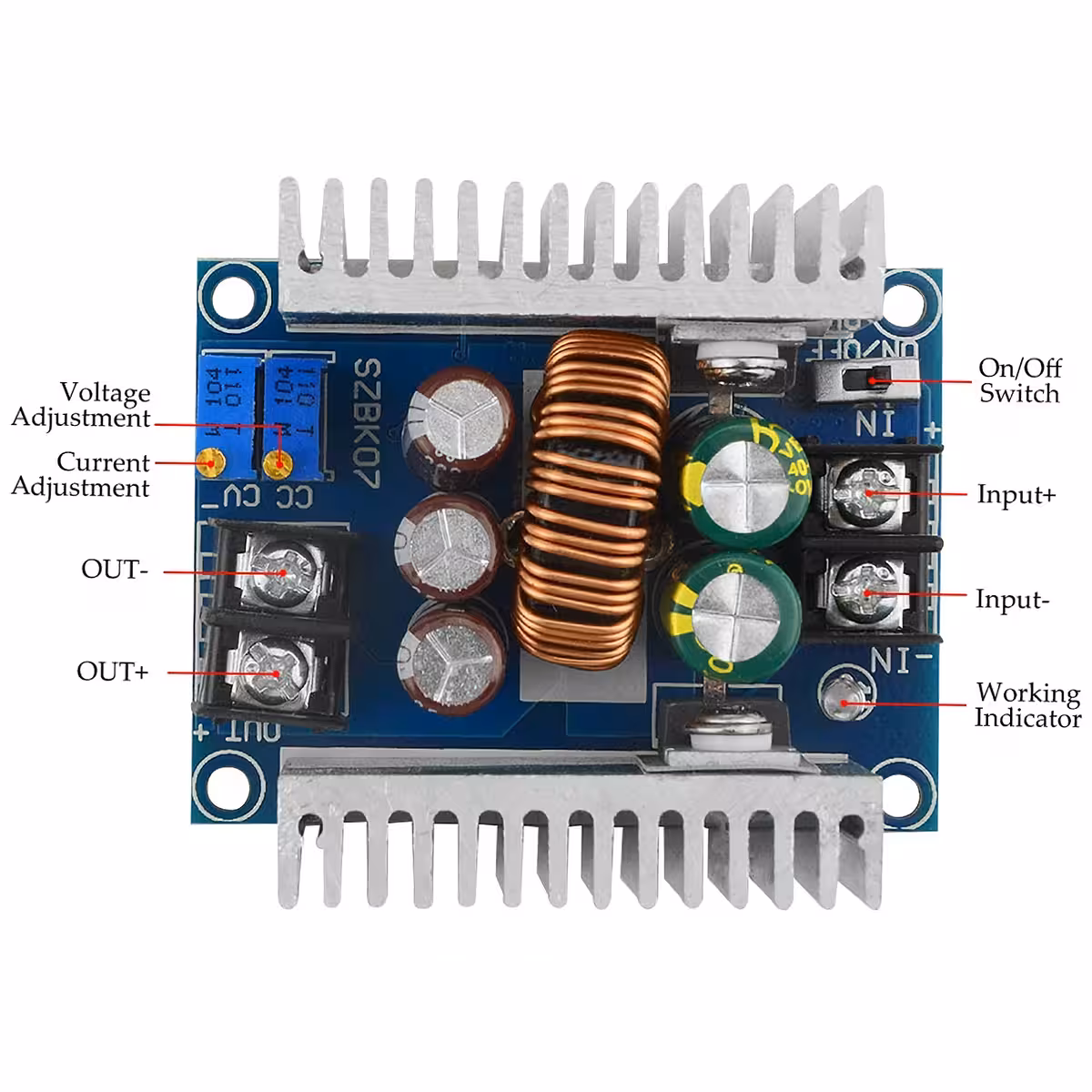

- Pajungimas: prijunkite +IN prie teigiamo, o -IN prie neigiamo maitinimo poliaus. Neviršykite 40V įėjimo įtampos.
- Išėjimo įtampos nustatymas (CV): pasukite CV pažymėtą potenciometrą, kad nustatytumėte reikiamą įtampą (1.2V–36V). Prieš prijungdami apkrovą, patikrinkite įtampą voltmetru.
- Srovės ribojimo nustatymas (CC): pasukite CC pažymėtą potenciometrą, kad nustatytumėte maksimalią leistiną srovę (0.2A–20A). Viršijus šią ribą, modulis automatiškai pereis į pastovios srovės režimą.
- Įjungimas/Išjungimas: naudokite integruotą ON/OFF jungiklį arba paduokite loginį signalą į EN kontaktą išoriniam valdymui.
- Aktyvus aušinimas: jei srovė viršija 15A arba yra didelis įtampos skirtumas tarp įėjimo ir išėjimo, būtinai sumontuokite aušinimo ventiliatorių ir stebėkite temperatūrą.
- Terminis režimas: ilgaamžiškumui užtikrinti rekomenduojame apkrovą išlaikyti iki 80% nominalios galios ir vengti nuolatinio darbo maksimaliu pajėgumu.
Pakuotės turinys
- 1× DC-DC žingsninis keitiklis 20A 300W CC/CV
Dažniausiai užduodami klausimai
Ar šis modulis tinka LiPo arba Li-Ion baterijų įkrovimui?
Taip. CC/CV režimas yra skirtas būtent tam — CV potenciometru nustatote baterijos įkrovimo įtampą, o CC potenciometru — įkrovimo srovę. Tinka LiPo, Li-Ion ir LiFePO4 baterijoms, jei žinote tikslius jų parametrus.
Ar visada reikalingas aktyvus aušinimas?
Ne. Jei srovė neviršija 10–12A ir įtampos skirtumas nedidelis, integruotų radiatorių pakanka. Ventiliatorių rekomenduojame pridėti, kai apkrova viršija 15A arba kai modulis dirba nuolatiniu didelės apkrovos režimu.
Kas nutinka, jei apkrova viršija nustatytą srovės ribą?
Modulis automatiškai persijungia į CC (pastovios srovės) režimą ir sumažina išėjimo įtampą, kad srovė neviršytų nustatytos ribos. Įvykus trumpajam jungimui, suveikia apsauga, kuri automatiškai atsistato pašalinus gedimą.
Ar tinka „Raspberry Pi“ ar „Arduino“ maitinimui iš 12V šaltinio?
Taip, be jokių problemų. Nustatykite 5V arba 3.3V išėjimo įtampą. ≤50mV pulsacijos yra saugios mikrovaldikliams ir IoT įrenginiams, o modulis lengvai atlaiko tokių įrenginių srovės poreikius.
