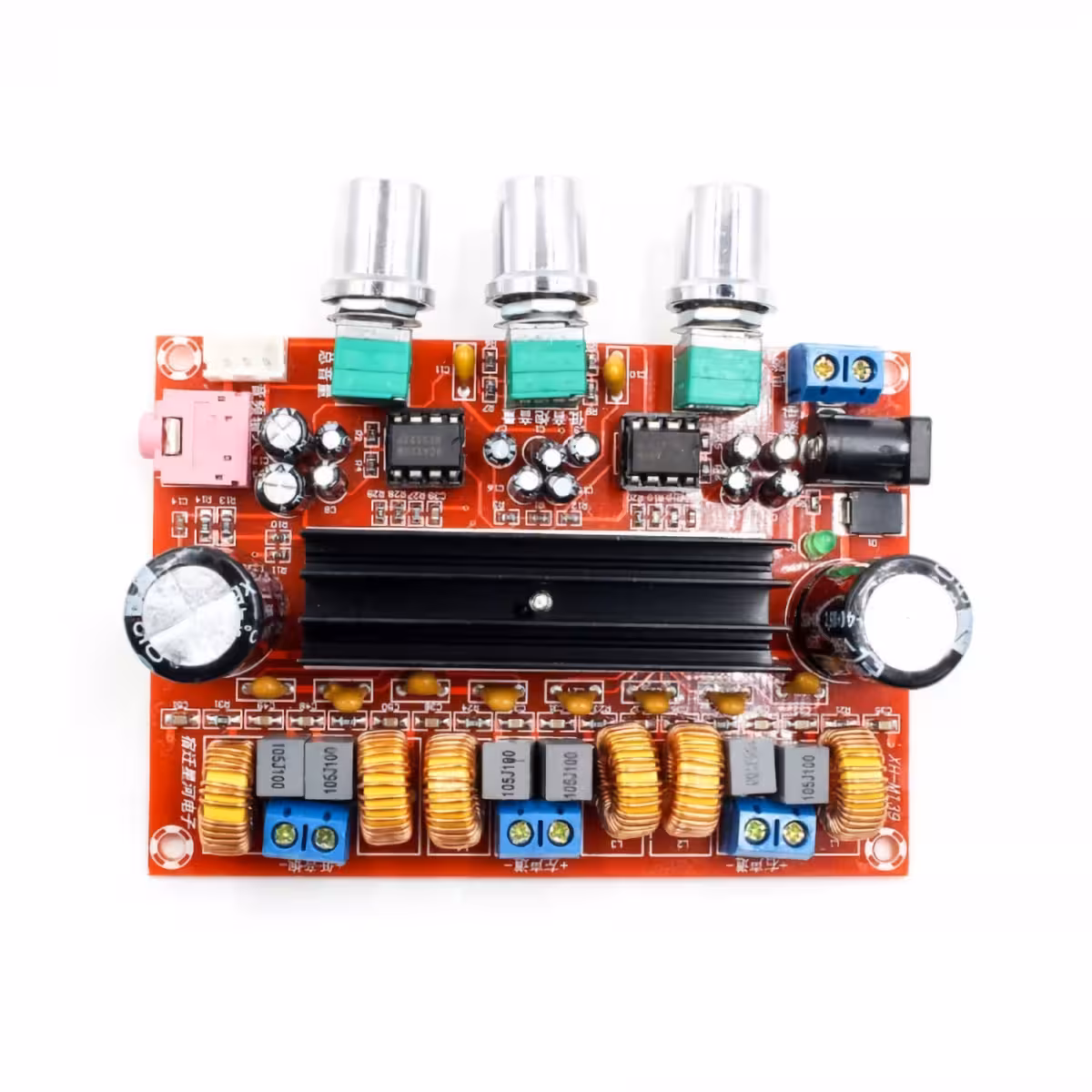

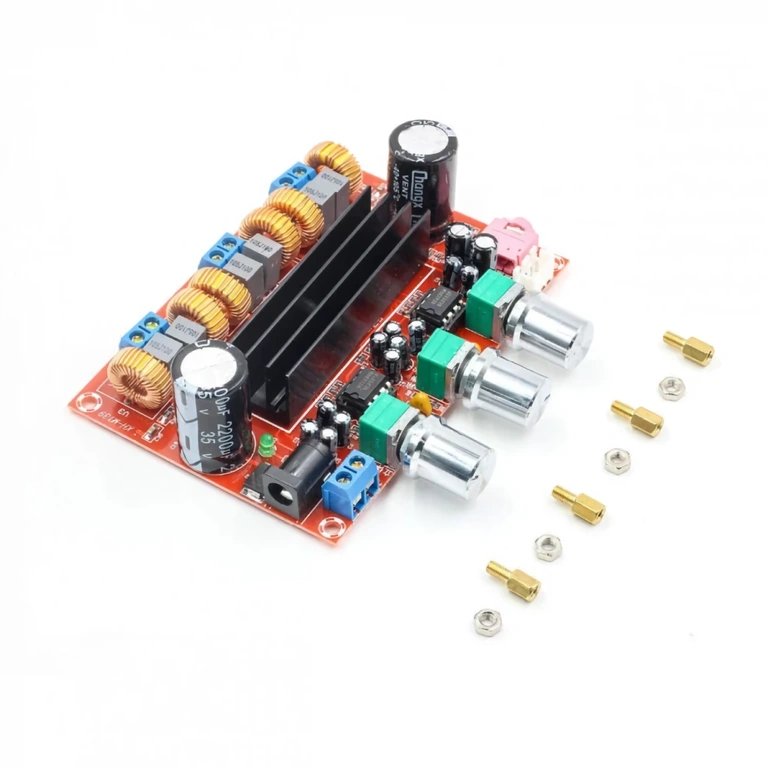

2.1 kanalo TPA3116D2 stiprintuvas – galingi 100W žemieji dažniai ir švarus stereo garsas kompaktiškame modulyje
Ieškote galingo garso, sodrių žemųjų dažnių ir švaraus stereo skambesio be iškraipymų, tačiau nenorite permokėti už brangius komercinius stiprintuvus? Šis 2.1 kanalo stiprintuvo modulis su TPA3116D2 mikroschemomis yra būtent tai, ko reikia. Dvi „Texas Instruments“ mikroschemos, specialiai žemų dažnių garsiakalbiui skirta architektūra ir aukštos kokybės NE5532 pirminis stiprintuvas – viskas sutalpinta į vos 10×9 cm dydžio plokštę, kurią lengva integruoti į bet kokį projektą.
Pastaba: maksimali galia pasiekiama naudojant 24V DC maitinimo šaltinį ir 4 Omų garsiakalbius. Naudojant 12V arba 8 Omų garsiakalbius, galia bus proporcingai mažesnė. Rekomenduojame naudoti stabilizuotą maitinimo šaltinį, kurio srovė ne mažesnė nei 3A.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Dvi atskiros TPA3116D2 mikroschemos — viena skirta stereo L/R kanalams, kita – tiltiniam (BTL) režimui žemų dažnių garsiakalbiui, užtikrinant maksimalų signalo grynumą.
- 100W galia žemų dažnių garsiakalbiui — tikra tiltinė (BTL) konfigūracija, užtikrinanti galingus, jaučiamus žemus dažnius, o ne tik foninį garsą.
- NE5532 pirminis stiprintuvas — mažo triukšmo lygio dvigubas operacinis stiprintuvas, naudojamas profesionalioje garso aparatūroje; leidžia tiesiogiai valdyti žemus, vidutinius ir aukštus dažnius.
- 100dB SNR ir 1.2MHz perjungimo dažnis — trikdžiai yra toli už girdimojo spektro ribų, todėl girdėsite tik švarų garsą be pašalinių artefaktų.
- Dvi pasirenkamos garso įvestys — vienu metu galite prijungti telefoną ir kompiuterį, o tarp jų perjungti be jokių laidų atjunginėjimų.
- 12–24V DC maitinimas — suderinamas su 12V automobilio akumuliatoriumi, tinklo adapteriu ar Li-Ion baterijomis.
- Kompaktiškas formatas (10×9×2.5 cm) — lengvai telpa į bet kokią DIY dėžutę, aktyvią kolonėlę ar automobilio bagažinę.
Techninės detalės ir našumas
2.1 kanalo architektūra įgyvendinta itin tiksliai: pirmasis TPA3116D2 lustas valdo stereo kanalus, o antrasis veikia BTL (Bridge-Tied Load) režimu, kuris padvigubina įtampą žemų dažnių garsiakalbiui ir leidžia pasiekti iki 100W nuolatinę galią be papildomo maitinimo šaltinio poreikio.
NE5532 tonų valdymo blokas nėra tik pasyvus filtras – tai aktyvus pirminis stiprintuvas su 14Hz – 100kHz dažnių diapazonu, kuris išsaugo aukštų dažnių detalumą ir leidžia žemiems dažniams skambėti sodriai. Bendras harmoninis iškraipymas (THD) išlieka itin žemas net esant dideliam garsumui, todėl garsas nevargina ausų net po ilgo klausymosi.
| Parametras | Vertė / Detalė |
|---|---|
| Stiprinimo tipas | Class D (skaitmeninis) |
| Stiprintuvo lustai | 2 × TPA3116D2 (Texas Instruments) |
| Pirminis stiprintuvas | NE5532 (mažo triukšmo op-amp) |
| Kanalų konfigūracija | 2.1 – Stereo (L/R) + žemų dažnių garsiakalbis |
| Stereo išėjimo galia | 2 × 50W |
| Žemų dažnių išėjimo galia | 100W (BTL režimas) |
| Garsiakalbių varža | 4 – 8 Ohm |
| Maitinimo įtampa | 12V – 24V DC, min. 3A |
| Dažnių diapazonas | 14Hz – 100kHz |
| SNR (Signalo ir triukšmo santykis) | 100dB |
| Perjungimo dažnis | 1.2MHz |
| Garso įvestys | 2 pasirenkamos įvestys |
| Garsumo valdymas | Potenciometrai ant plokštės |

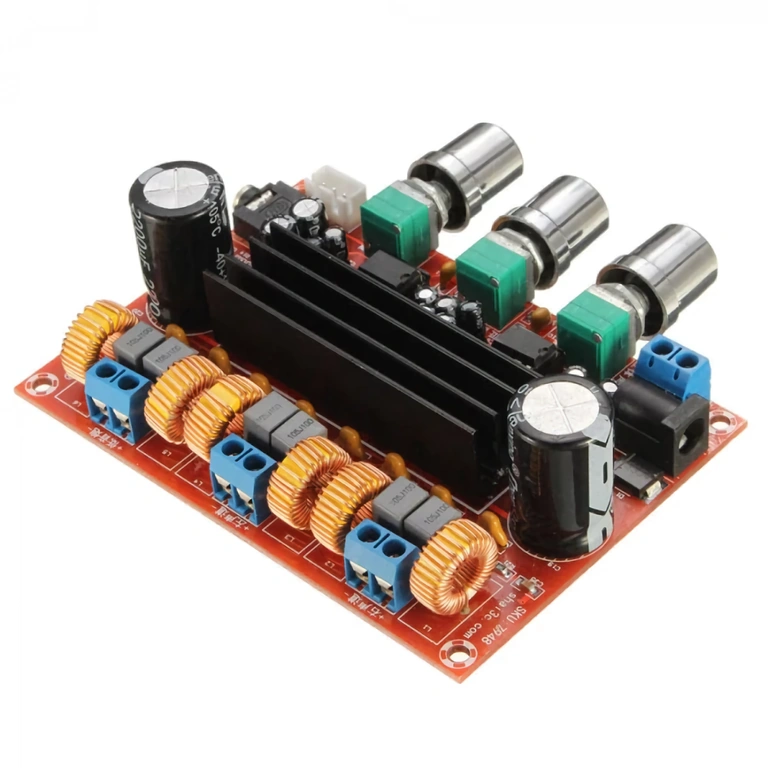

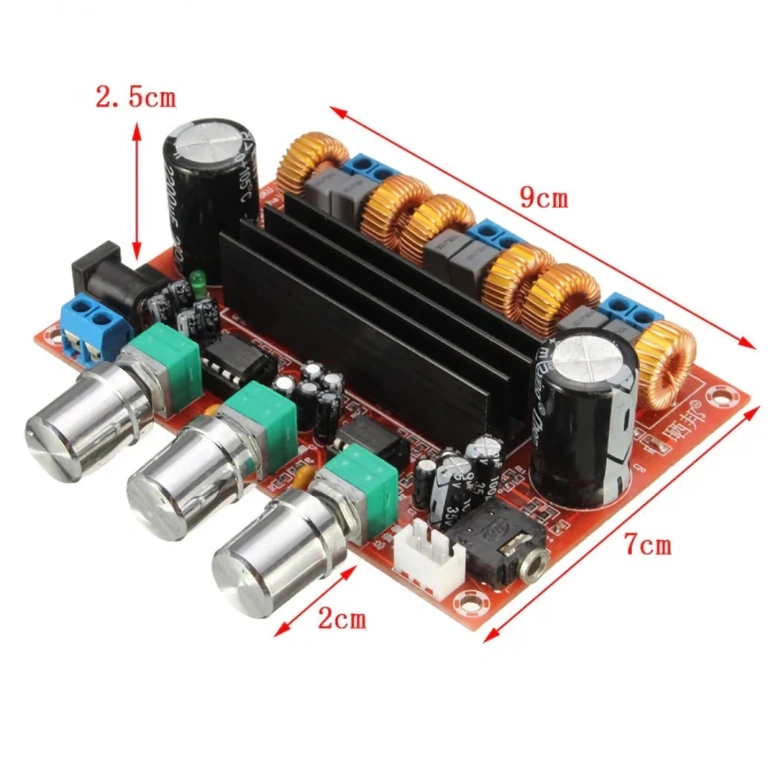

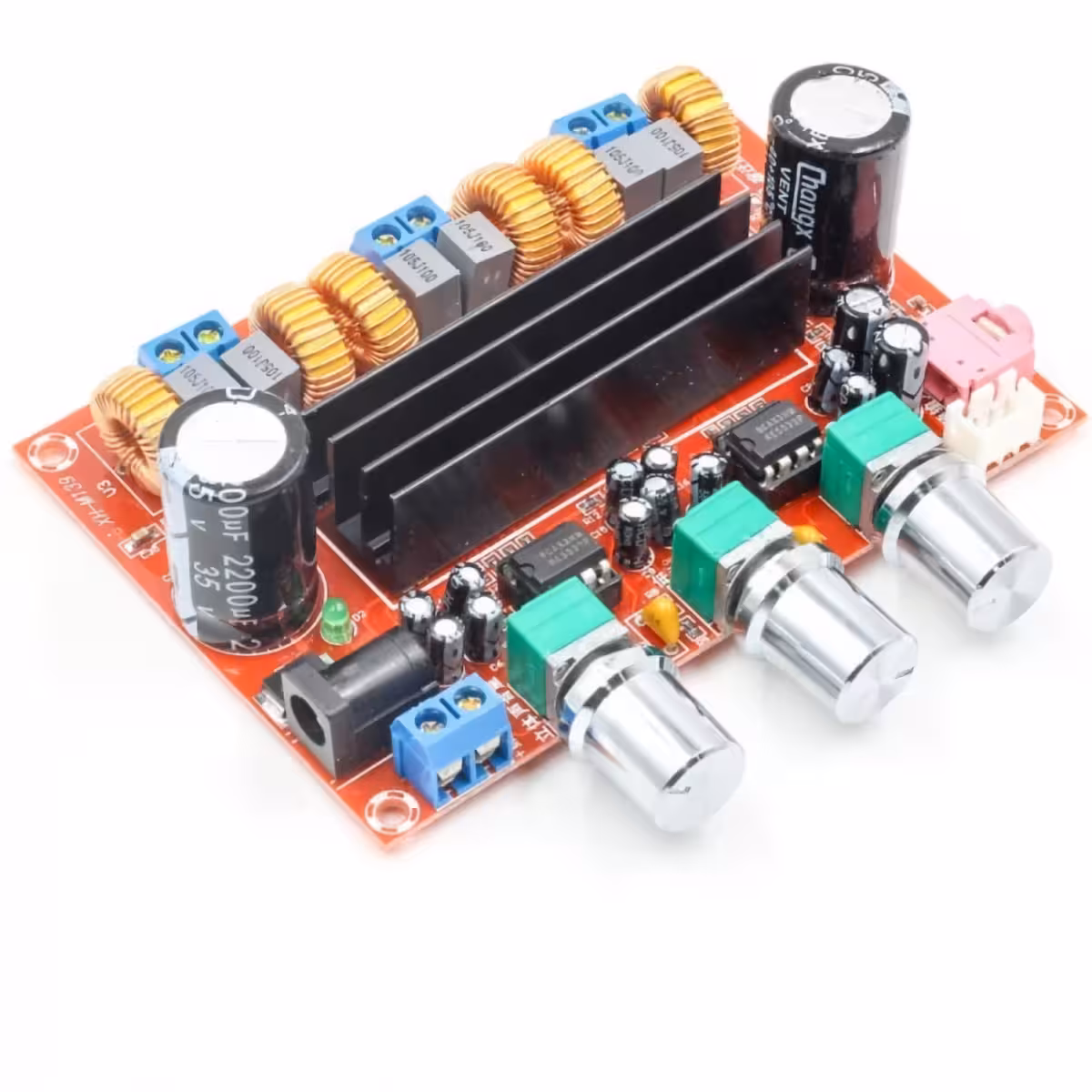

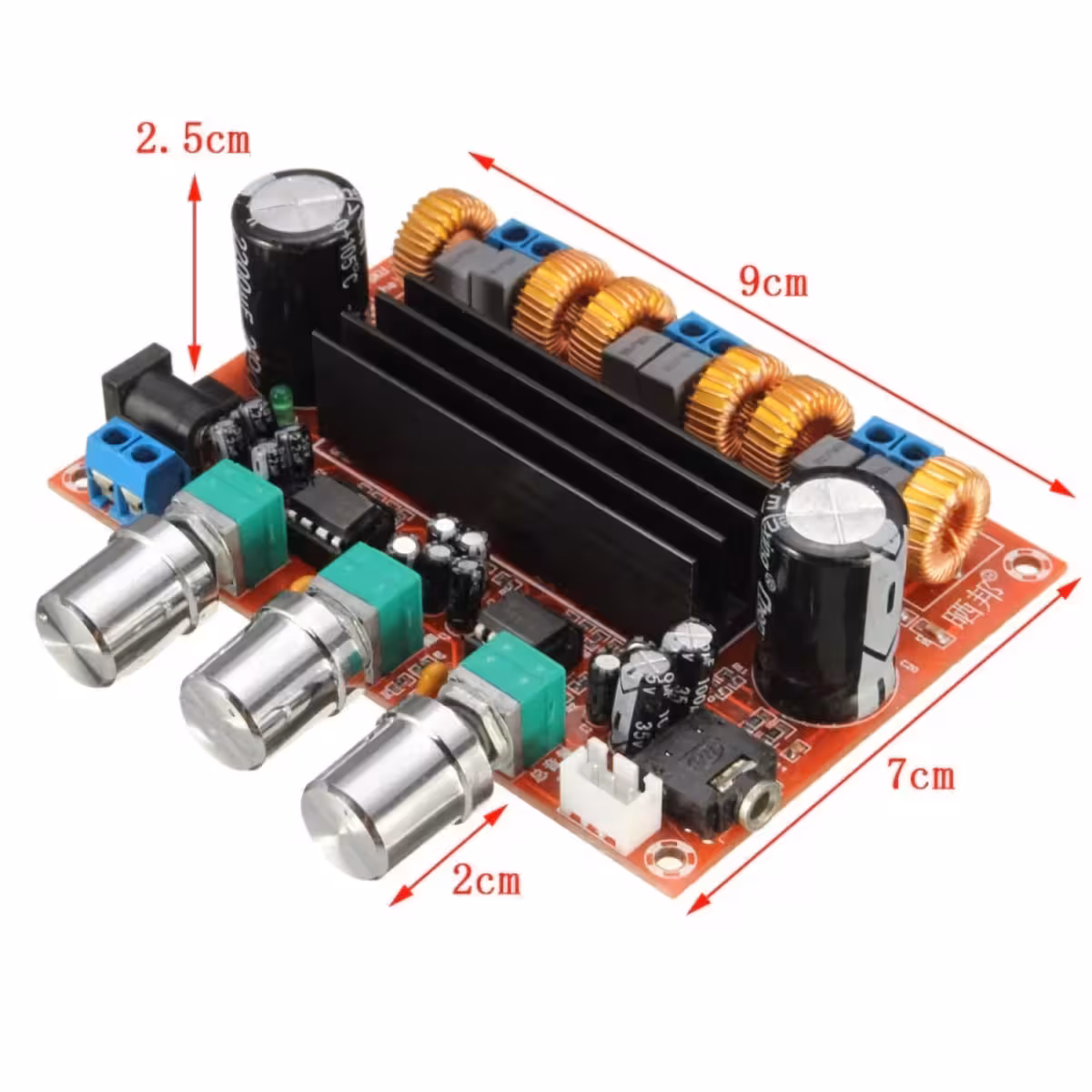

| Modulio matmenys | 10 × 9 × 2.5 cm |
Naudojimo instrukcija
- Maitinimas: Prijunkite stabilizuotą 12V–24V DC maitinimo šaltinį (min. 3A), laikydamiesi poliškumo (+ ir –). Maksimaliai galiai naudokite 24V / 5A.

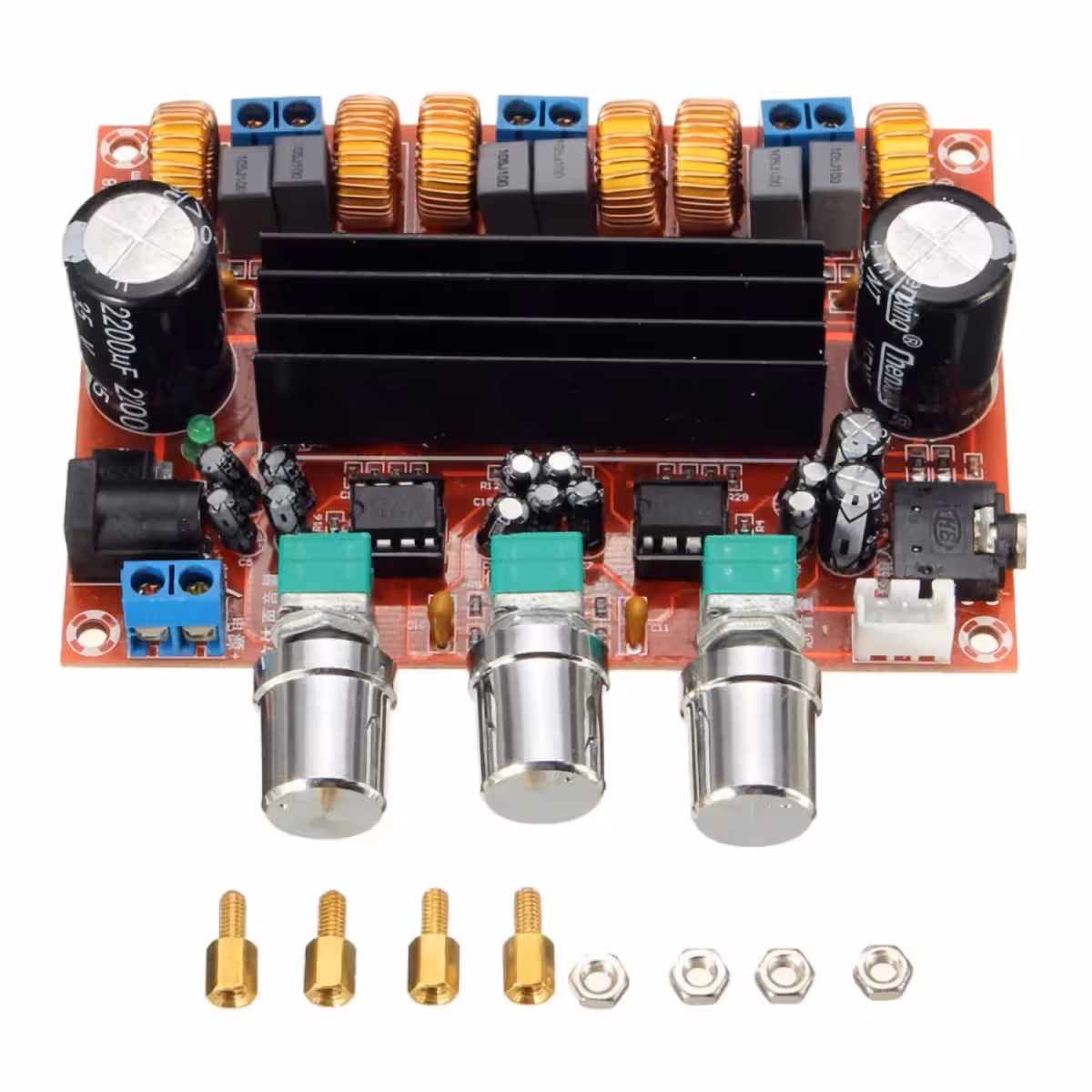

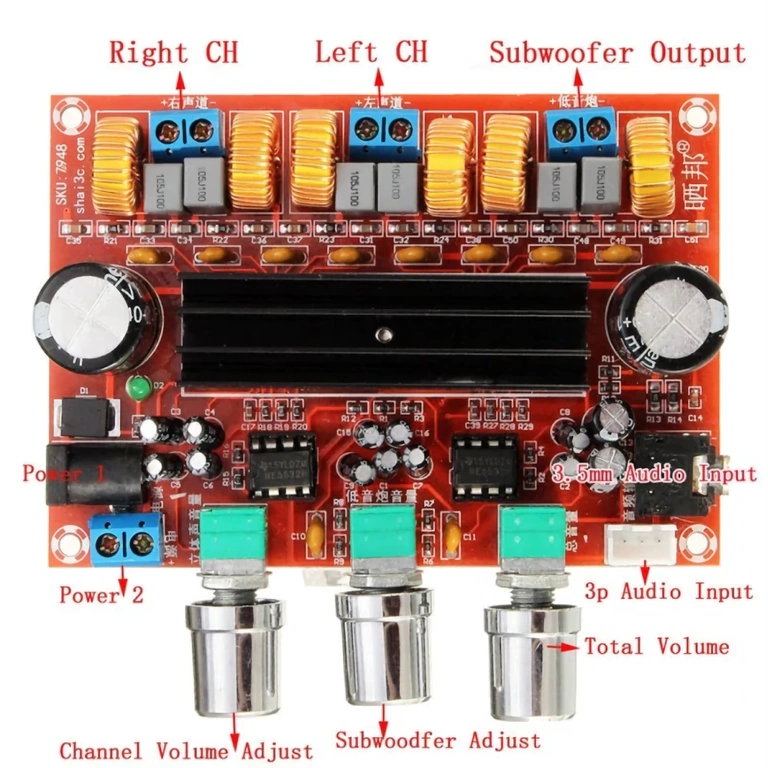

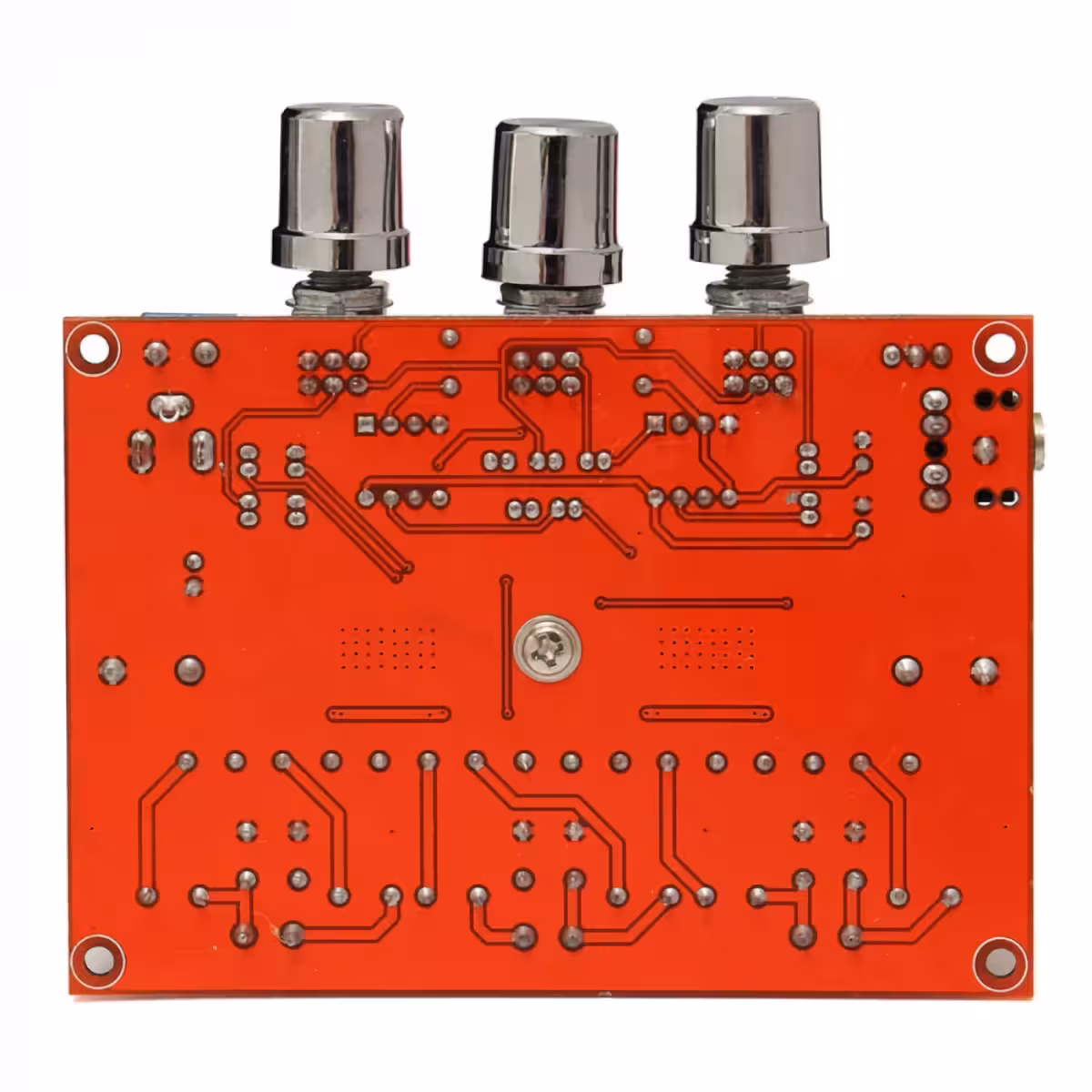

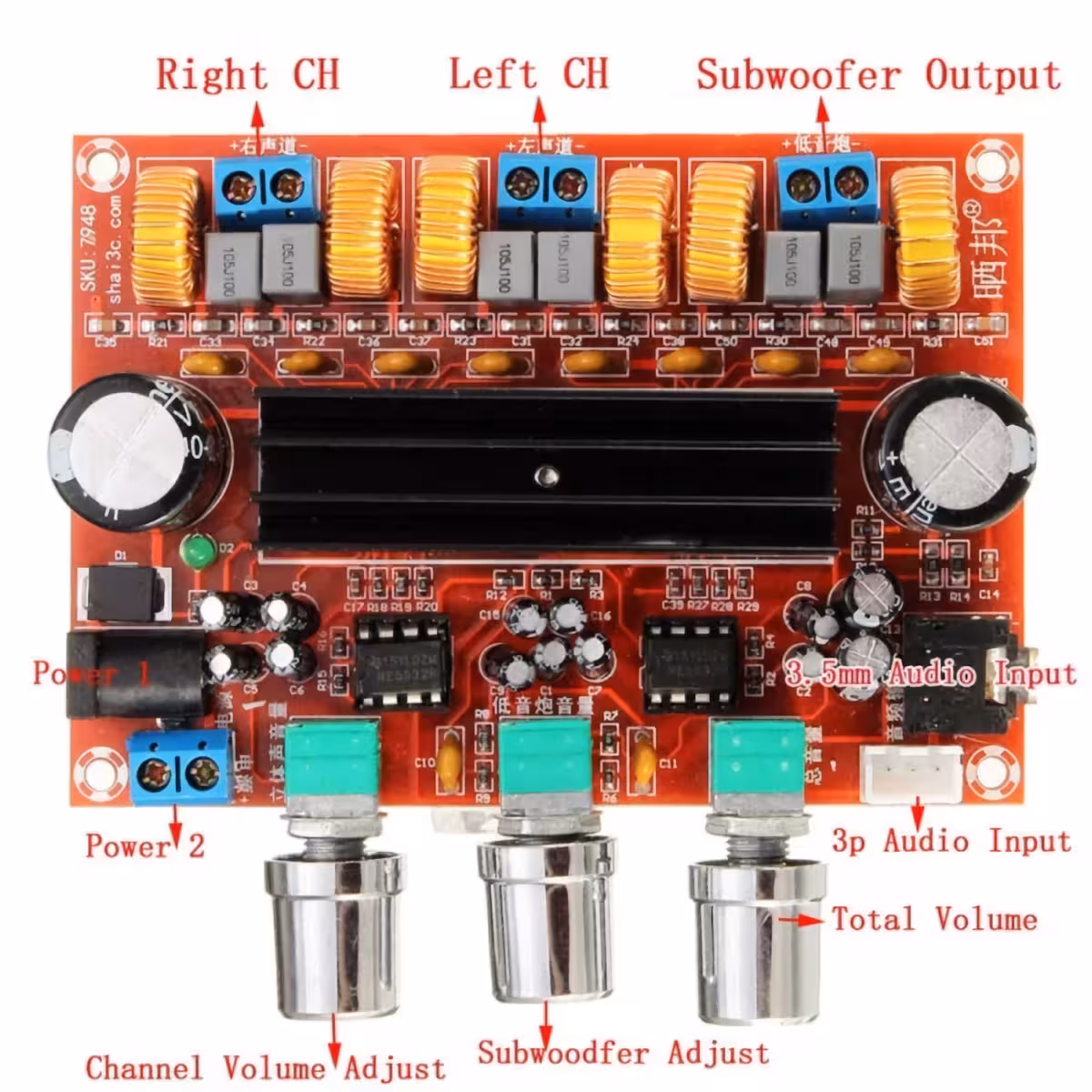

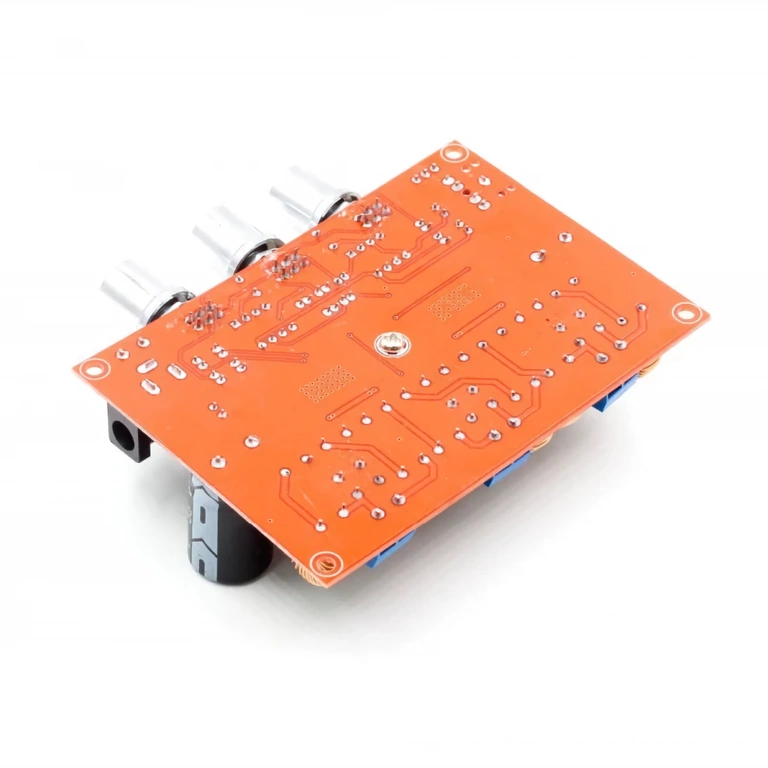

- Garsiakalbių prijungimas: Stereo garsiakalbius (4–8Ω) junkite prie L+/L– ir R+/R– gnybtų. Žemų dažnių garsiakalbį (4–8Ω, min. 80W RMS) junkite prie SUB gnybtų.
- Įvesties pasirinkimas: Prijunkite garso šaltinį prie vienos iš įvesčių ir pasirinkite ją naudodami jungiklį arba džemperį ant plokštės.
- Garsumo ir tonų reguliavimas: Pradėkite nuo minimalaus garsumo ir palaipsniui didinkite. Reguliuokite bendrą garsumą, žemų dažnių lygį bei aukštus/žemus dažnius pagal savo poreikius.
- Vėdinimas: Užtikrinkite oro cirkuliaciją aplink modulį. Naudojant 24V įtampą ar ilgą laiką klausantis dideliu garsu, rekomenduojame ant TPA3116D2 lustų uždėti aušinimo radiatorių.
Pakuotės turinys
- 1 × 2.1 TPA3116D2 stiprintuvo modulis (pilnai surinkta plokštė)
Dažniausiai užduodami klausimai
Kokie garsiakalbiai tinka šiam moduliui?
Tinka bet kokie garsiakalbiai, kurių varža yra 4–8 Ohm. Žemų dažnių garsiakalbis turėtų būti bent 80–100W RMS galios – 50W garsiakalbis esant dideliam garsui gali būti perkrautas.
Koks maitinimo šaltinis reikalingas?
Stabilizuotas 12V–24V DC, min. 3A maitinimo šaltinis. Maksimaliai galiai rekomenduojame 24V / 5A. Taip pat puikiai veikia su 12V automobilio akumuliatoriumi.
Ar reikalingas aušinimo radiatorius?
Naudojant 12V ir vidutiniu garsu – nebūtina. Tačiau naudojant 24V įtampą arba ilgą laiką klausantis dideliu garsu, nedidelis radiatorius ant TPA3116D2 lustų žymiai prailgins modulio tarnavimo laiką.
Ar galima naudoti abi garso įvestis vienu metu?
Ne, vienu metu veikia tik viena įvestis. Modulis turi įvesties pasirinkimo sistemą, leidžiančią perjungti šaltinius (pvz., telefoną ir kompiuterį) be laidų atjunginėjimo.
