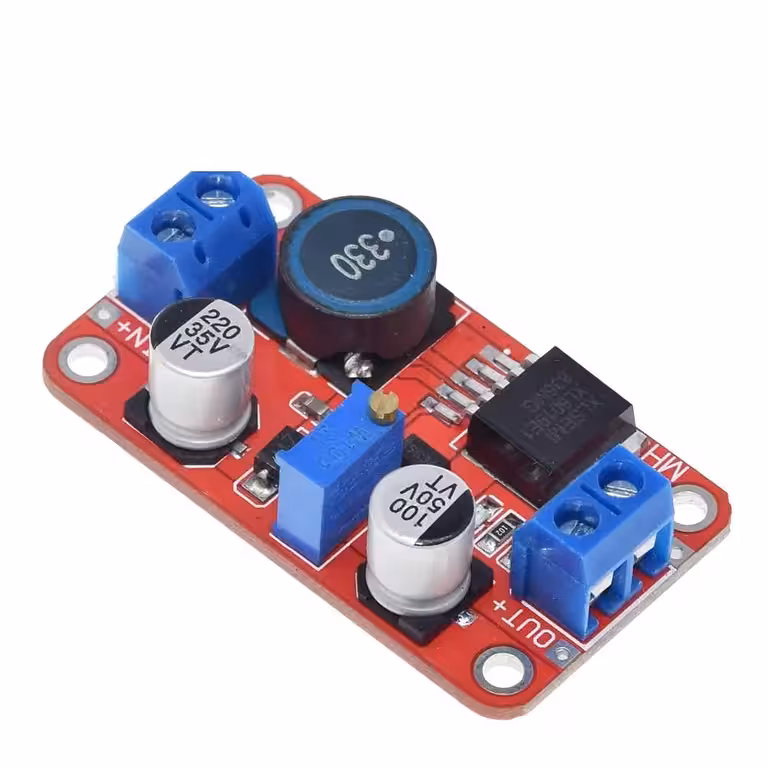

DC-DC XL6019 Boost konverteris – efektyvus įtampos didinimas jūsų elektronikos projektams
Turite 3,7V bateriją, bet reikia stabilios 12V įtampos? O gal norite išnaudoti saulės kolektorių su kintančia įtampa? XL6019 DC-DC boost konverteris yra būtent tai, ko ieškote – jis konvertuoja bet kokią įtampą nuo 3V iki 35V į reguliuojamą 5V–40V išėjimą, pasiekdamas iki 94% efektyvumą. Jokių energijos nuostolių ar nereikalingo kaitimo dirbant įprastomis apkrovomis.
Pastaba: Išėjimo įtampa visada turi būti aukštesnė už įėjimo įtampą (tai yra „step-up“ tipo konverteris). Kad veikimas būtų stabilus, užtikrinkite bent 1,5V skirtumą tarp įėjimo ir išėjimo.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Iki 94% efektyvumas — energijos nuostoliai minimalūs; dirbant iki 10W apkrova, modulis išlieka vėsus ir be papildomo radiatoriaus.
- 5A maksimali srovė — puikiai tinka mažiems varikliams, LED juostoms ar keliems moduliams vienu metu; nuolatiniam darbui rekomenduojame neviršyti 2,5A be papildomo aušinimo.
- 3V–35V įėjimas — suderinamas su LiPo elementais (3,7V), 2–3 AA baterijomis, saulės baterijomis ar 12V/24V automobiliniais šaltiniais.
- Tikslus ±0,5% reguliavimas — užtikrina stabilumą tiek įtampos, tiek apkrovos pokyčių metu, kas itin svarbu mikrovaldikliams ir jautriai garso technikai.
- Žemas pulsacijų lygis (<100mV) — 220KHz perjungimo dažnis sumažina elektromagnetinius trikdžius, todėl modulis netrukdo kitiems grandinės komponentams.
- Integruotos apsaugos — apsauga nuo viršsrovių ir perkaitimo saugo tiek patį modulį, tiek prijungtą įrenginį.
- Kompaktiškas dydis: 50×28×13mm — lengvai integruojamas į bet kokį DIY korpusą, nešiojamą įrenginį ar valdymo skydelį.
Techninės detalės ir našumas
Modulio pagrindas – XL6019 mikroschema, tai PWM boost valdiklis su integruotu galios MOSFET tranzistoriumi. Tai reiškia mažiau išorinių komponentų, mažiau trikdžių ir efektyvesnį konvertavimą nei naudojant išorinius tranzistorius. Kokybiška ritė ir SMD komponentai užtikrina mažesnį nei 100mV išėjimo pulsavimą, kas yra būtina maitinant Arduino, DAC garso plokštes ar jautrius jutiklius.
220KHz perjungimo dažnis leidžia naudoti mažesnius pasyvius komponentus ir užtikrina greitą reakciją į apkrovos pokyčius. Jei planuojate dirbti su didesne nei 10W galia, rekomenduojame pritvirtinti radiatorių ant MOSFET ir užtikrinti ventiliaciją. Modulis pritaikytas veikti temperatūroje nuo -40°C iki +85°C, todėl tinka tiek pramoniniams, tiek lauko projektams.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 3V – 35V (maks. 40V) |
| Išėjimo įtampa | 5V – 40V (maks. 45V) |
| Maksimali išėjimo srovė | 5A (rekomenduojama nuolatiniam darbui: iki 2,5A be radiatoriaus) |
| Konvertavimo efektyvumas | Iki 94% |
| Perjungimo dažnis | 220KHz |
| Išėjimo įtampos pulsacija | < 100mV |
| Įtampos reguliavimo tikslumas | ±0,5% |
| Apkrovos reguliavimo tikslumas | ±0,5% |
| Integruotos apsaugos | Nuo viršsrovių, nuo perkaitimo |
| Darbinė temperatūra | -40°C ~ +85°C |
| Matmenys | 50mm × 28mm × 13mm |
| Konverterio tipas | Boost (Step-Up) DC-DC |
Naudojimo instrukcija
- Maitinimo prijungimas: Prijunkite 3V–35V DC įtampą prie įėjimo gnybtų (IN+ ir IN–). Užsidegęs LED indikatorius patvirtins, kad modulis veikia.
- Pradinė patikra: Prieš prijungdami apkrovą, multimetru pamatuokite išėjimo įtampą (OUT+ ir OUT–), kad įsitikintumėte, jog ji atitinka jūsų poreikius.
- Įtampos reguliavimas: Sukite potenciometrą pagal laikrodžio rodyklę, norėdami padidinti įtampą, arba prieš laikrodžio rodyklę – norėdami ją sumažinti. Reguliuokite lėtai, stebėdami multimetro rodmenis.
- Įtampos skirtumo užtikrinimas: Kad modulis veiktų stabiliai, nustatyta išėjimo įtampa turi būti bent 1,5V didesnė už įėjimo įtampą.
- Apkrovos prijungimas: Nustatę reikiamą įtampą, prijunkite apkrovą. Jei galia viršija 10W, būtinai naudokite radiatorių ir užtikrinkite oro cirkuliaciją.
Pakuotės turinys
- 1x DC-DC XL6019 Boost konverterio modulis
Dažniausiai užduodami klausimai
Ar galiu naudoti šį modulį 12V įtampai gauti iš 5V baterijos?
Taip, be problemų. Tik atkreipkite dėmesį, kad esant ~90% efektyvumui, norint gauti 1A prie 12V, iš 5V šaltinio bus imama apie 2,5A srovė – įsitikinkite, kad jūsų maitinimo šaltinis gali užtikrinti tokią srovę.
Ar šis modulis tinka Li-Ion baterijų įkrovimui?
Jis gali tiekti reikiamą įtampą (pvz., 4,2V arba 8,4V), tačiau neturi integruoto įkrovimo valdymo (BMS). Prie šio konverterio išėjimo prijunkite specialų įkrovimo modulį (pvz., TP4056) – niekada nekraukite baterijų tiesiogiai be apsaugos.
Ar modulis suderinamas su saulės baterijomis?
Taip, tai labai populiarus pritaikymo būdas. Jis pakelia kintančią saulės kolektoriaus įtampą (3V–35V) iki fiksuotos vertės, reikalingos baterijoms krauti ar įrenginiams maitinti.
Kodėl išėjimo įtampa šiek tiek svyruoja esant didelei apkrovai?
Artėjant prie 5A ribos, pulsacijos gali padidėti. Tokiu atveju prie išėjimo pridėkite 470–1000µF elektrolitinį kondensatorių ir pritvirtinkite radiatorių ant MOSFET. Maksimaliam stabilumui rekomenduojame neviršyti 2,5A nuolatinės srovės.
Ar veikia su viena 3,7V LiPo baterija?
Taip. Minimali įėjimo įtampa yra 3V, todėl 3,7V LiPo elementas veikia puikiai. Taip pat tinka 2–3 nuosekliai sujungtos AA arba AAA baterijos.
