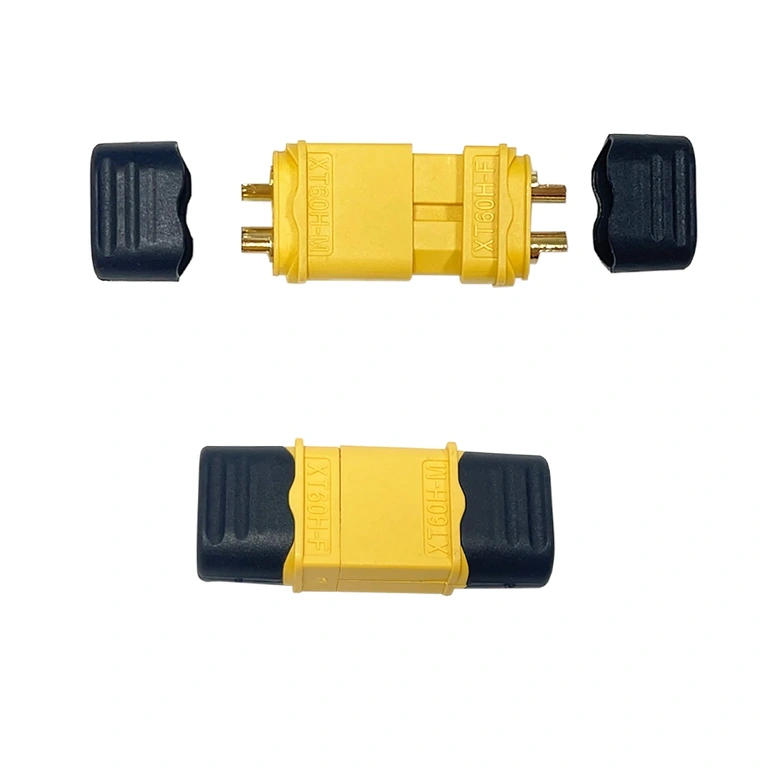

XT60H jungtys – 5 porų komplektas su paauksuotais kontaktais ir 0.5 mΩ varža didelės srovės įrenginiams

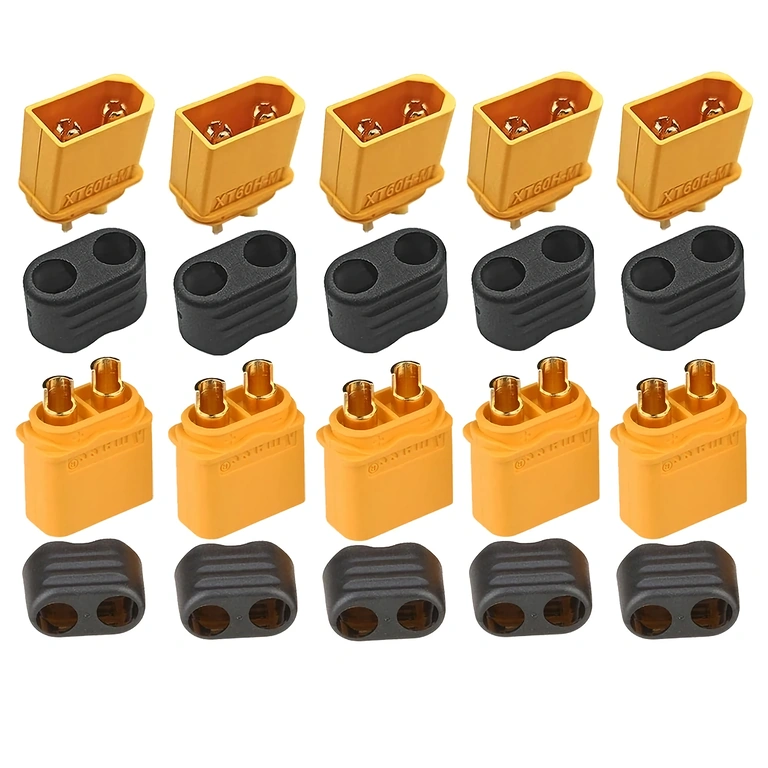

Prastos jungtys kainuoja brangiai: galios nuostoliai, perkaitimas ir apdegę kontaktai yra dažnos problemos. Jei naudojate LiPo, LiFePO₄ ar Li-Ion baterijas, kurių srovė siekia 30–60A, jums reikia patikimų XT60H jungčių. Šį 5 porų (vyriška + moteriška) komplektą sudaro paauksuoti variniai kontaktai, itin maža 0.5 mΩ vidinė varža ir iki 120°C temperatūrai atsparus PA nailono korpusas. Tai idealus pasirinkimas dronams, elektriniams paspirtukams, dviračiams ar RC modeliams, kur patikimumas yra būtinas.
Pastaba: XT60H jungtys yra mechaniškai ir elektriškai suderinamos su standartinėmis XT60 jungtimis — jas galima naudoti kartu be jokių modifikacijų.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Paauksuoti variniai kontaktai — vos 0.5 mΩ kontaktinė varža ir apsauga nuo oksidacijos, skirtingai nei standartinėse XT60 jungtyse su alavuotu variu.
- 60A nuolatinė srovė (MC) — puikiai tinka elektrinių paspirtukų ir dviračių baterijų sistemoms be rizikos perkaisti.
- Apsauga nuo polių sumaišymo — asimetrinė forma neleidžia neteisingai sujungti kontaktų, todėl išvengsite trumpojo jungimo ar BMS pažeidimų.
- 1000 sujungimo/atjungimo ciklų — 3 kg fiksavimo jėga užtikrina tvirtą kontaktą net ir po daugybės naudojimo kartų.
- Stabilumas nuo -20°C iki +120°C — PA nailono korpusas nesideformuoja net ekstremaliomis žiemos sąlygomis ar šalia įkaitusių variklių.
- 5 porų komplektas — užteks keliems projektams vienu metu arba turėsite atsarginių detalių ateičiai.
Techninės detalės ir našumas
Elastinga paauksuoto vario kontaktų sistema užtikrina tvirtą 3 kg fiksaciją – jungtis neatsijungs net esant stipriai vibracijai, pavyzdžiui, važiuojant paspirtuku ar skraidant dronu agresyviu režimu. Dėl 0.5 mΩ vidinės varžos, esant 60A srovei, galios nuostoliai jungtyje siekia mažiau nei 2W – tai praktiškai nepastebima, palyginus su pigiomis jungtimis, kurių varža siekia 5–10 mΩ. Rekomenduojamas 12AWG kabelis yra optimaliai pritaikytas maksimaliai srovei, o vos 7.72 g svoris leidžia naudoti jungtis ten, kur svarbus kiekvienas gramas.

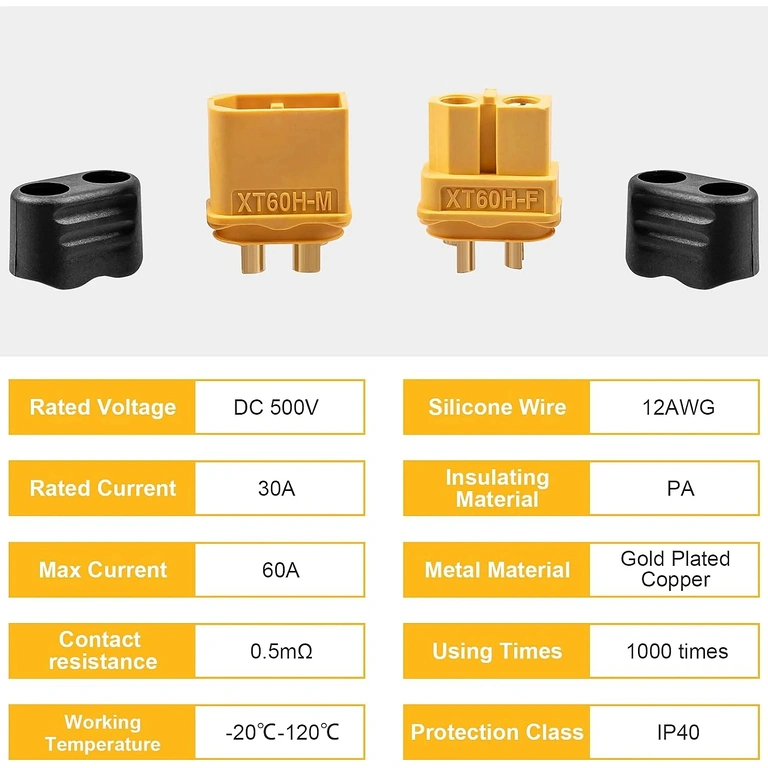

| Parametras | Vertė / Detalė |
|---|---|
| Jungties tipas | XT60H vyriška + moteriška |
| Vidinių kontaktų medžiaga | Paauksuotas varis |
| Korpuso medžiaga | Nailonas / PA (atsparus temperatūrai) |
| Kontaktinė varža | 0.5 mΩ |
| Maksimali RC srovė | 30A |
| Maksimali nuolatinė srovė (MC) | 60A |
| Darbinė temperatūra | -20°C ~ +120°C |
| Svoris (viena jungtis) | 7.72 g |
| Fiksavimo jėga | 3 kg / 600s |
| Rekomenduojamas kabelis | 12AWG |
| Tarnavimo laikas | Iki 1000 sujungimo/atjungimo ciklų |
| Baterijų suderinamumas | LiPo, LiFePO₄, Li-Ion |
| Suderinamumas su jungtimis | Standartinės XT60 (mechaniškai ir elektriškai) |

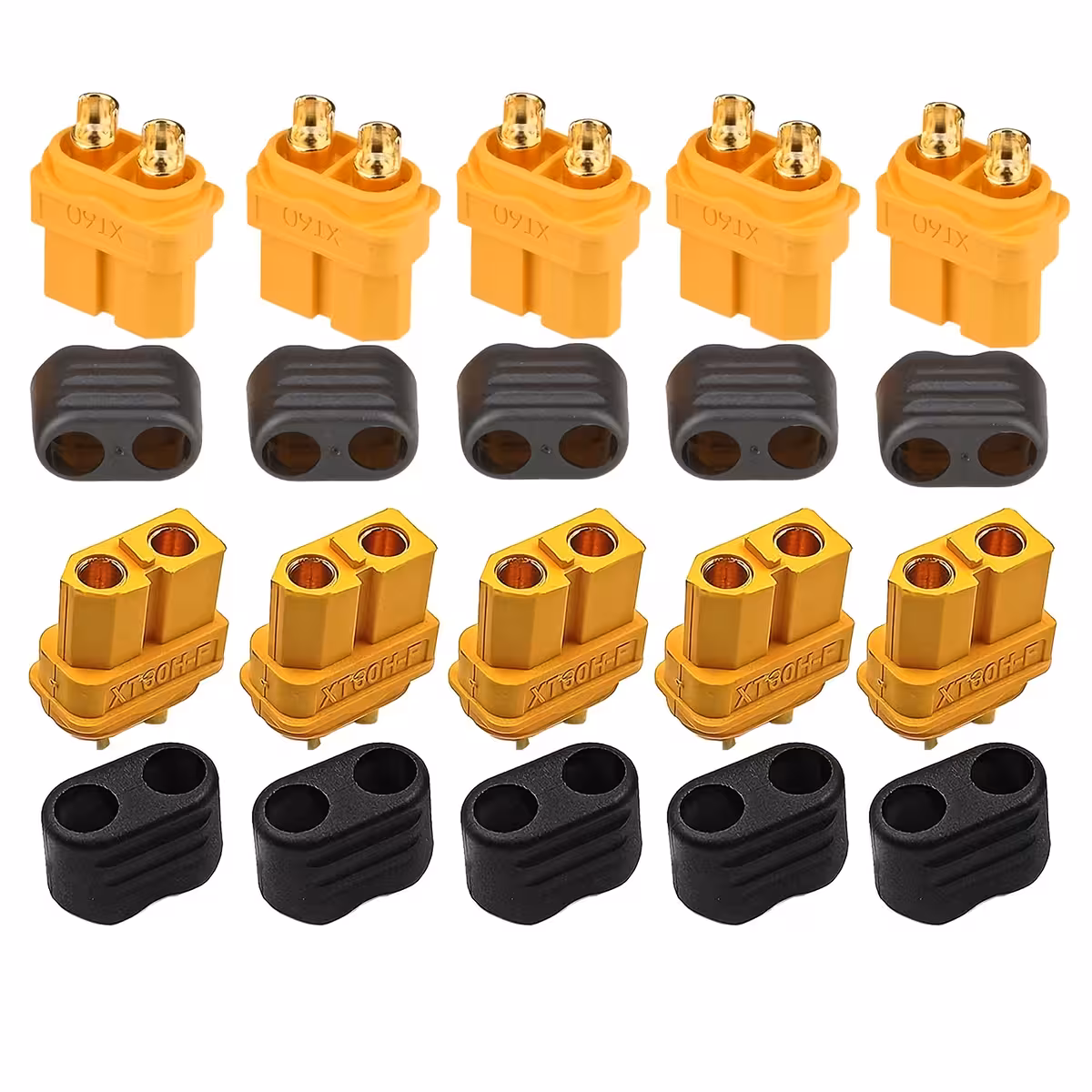

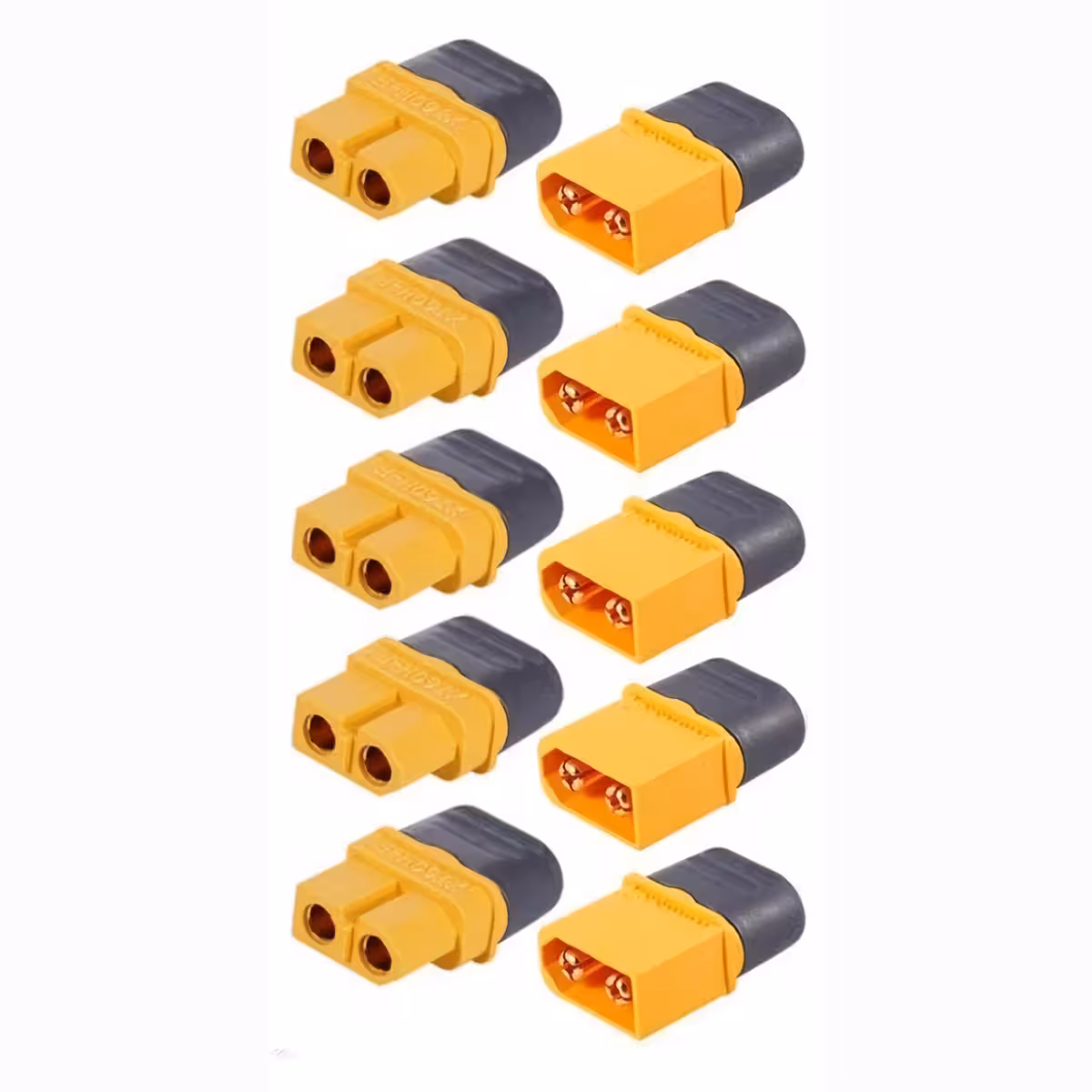

Pakuotės turinys

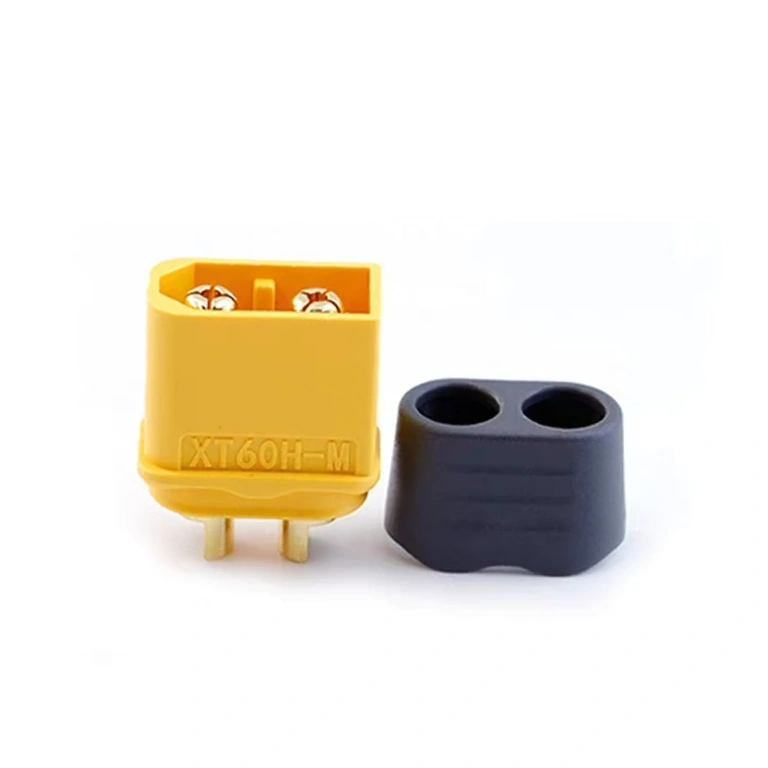

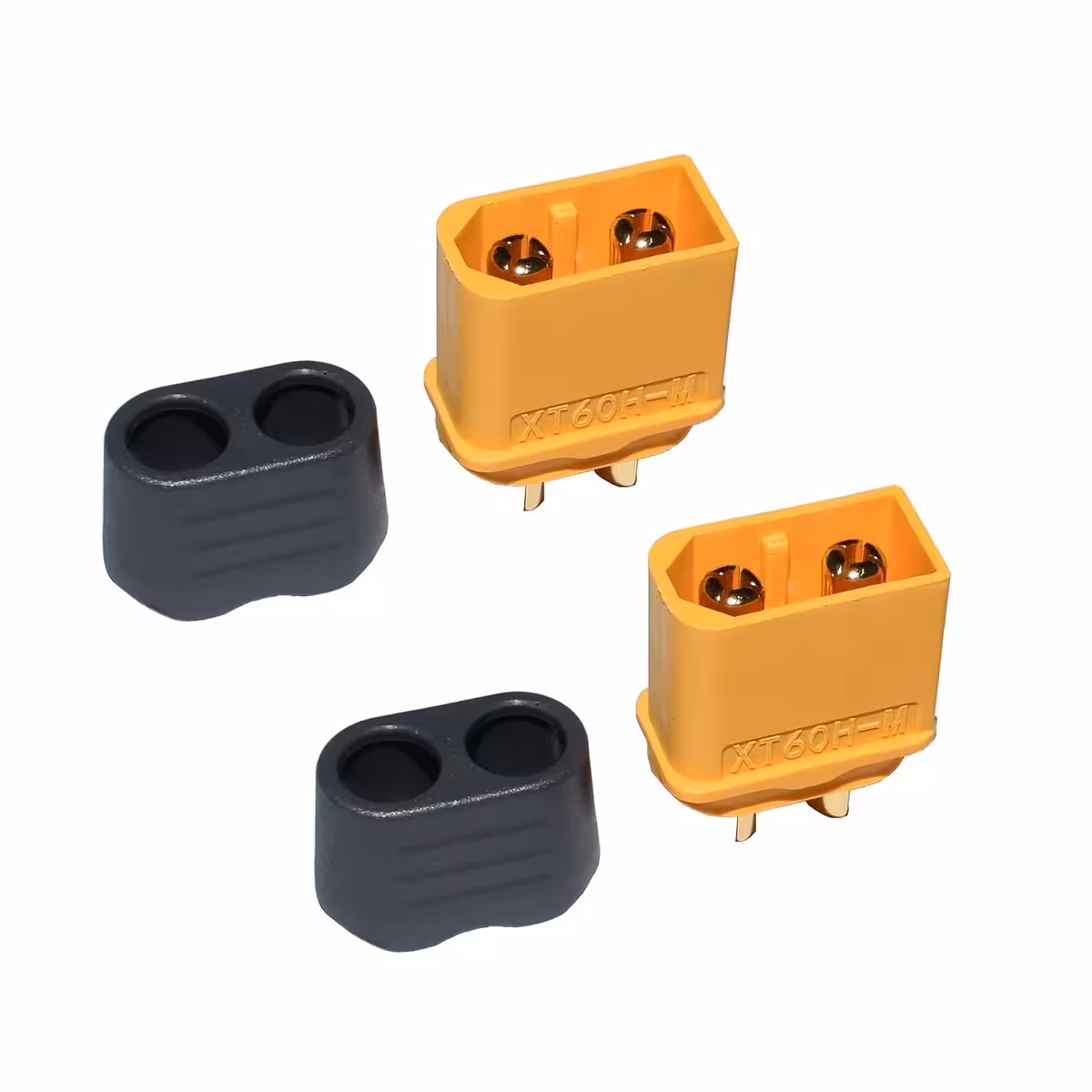

- 5 x XT60H vyriška (male) jungtis

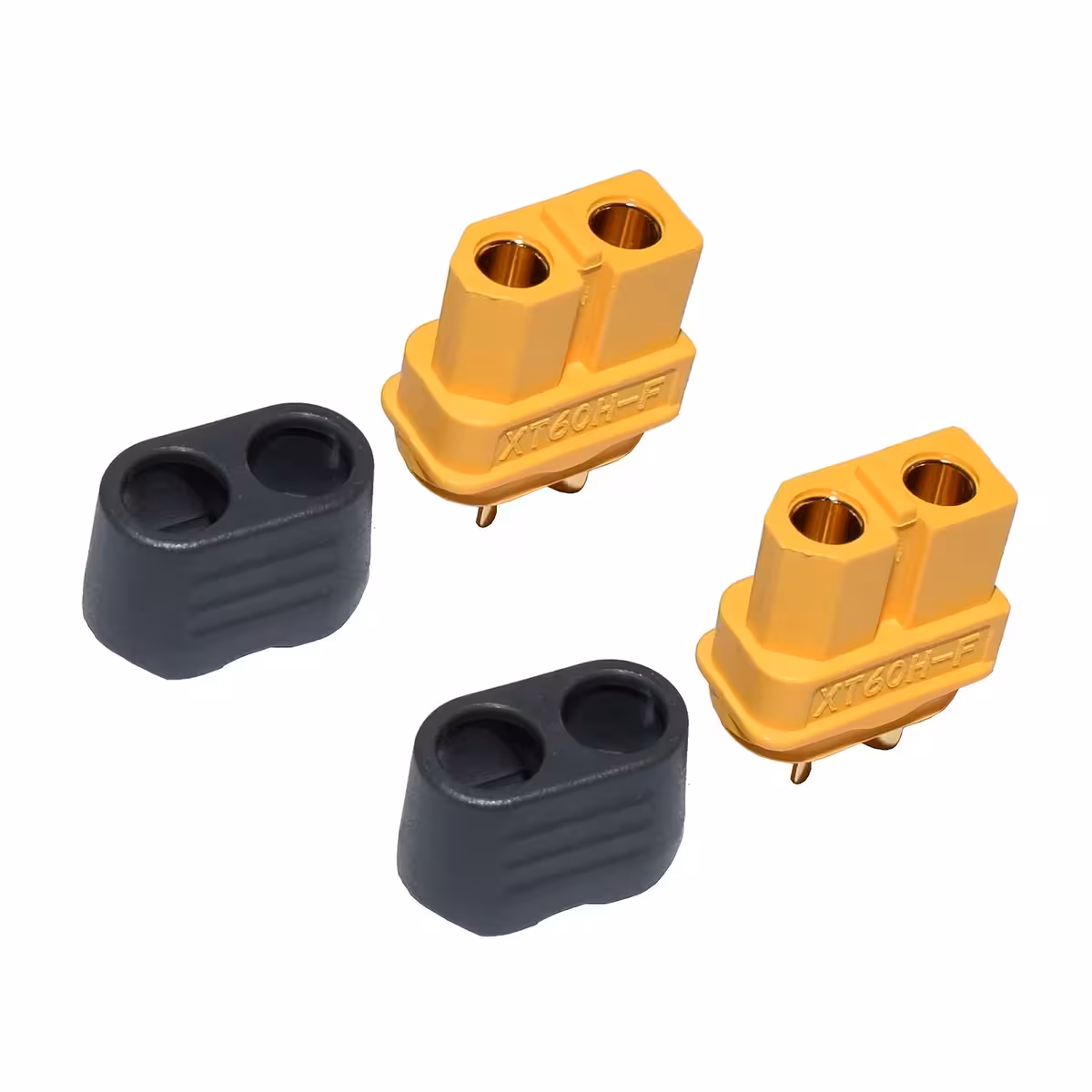

- 5 x XT60H moteriška (female) jungtis
Dažniausiai užduodami klausimai
Koks realus skirtumas tarp XT60 ir XT60H?
XT60H turi paauksuotus varinius kontaktus, o ne alavuotus, kaip klasikinės XT60 jungtys. Rezultatas: mažesnė vidinė varža, praktiškai jokios oksidacijos bėgant laikui ir aukštesnė korpuso šiluminė varža. Abi jungtys yra visiškai suderinamos tarpusavyje.
Ar tinka LiFePO₄ ar Li-Ion baterijoms, ar tik LiPo?
Taip. XT60H jungtys yra universalios ir tinka visų tipų ličio baterijoms: LiPo, LiFePO₄ ir Li-Ion, įskaitant sistemas su BMS. Suderinamumas priklauso nuo darbinės srovės ir įtampos, o ne nuo baterijos chemijos.
Kokio skerspjūvio kabelį naudoti su šiomis jungtimis?
Rekomenduojame 12AWG kabelį, kuris yra pritaikytas 60A nuolatinei srovei. Jei RC įrenginio srovė nesiekia 30A, galima naudoti ir 14AWG, tačiau maksimaliam saugumui rekomenduojame 12AWG.

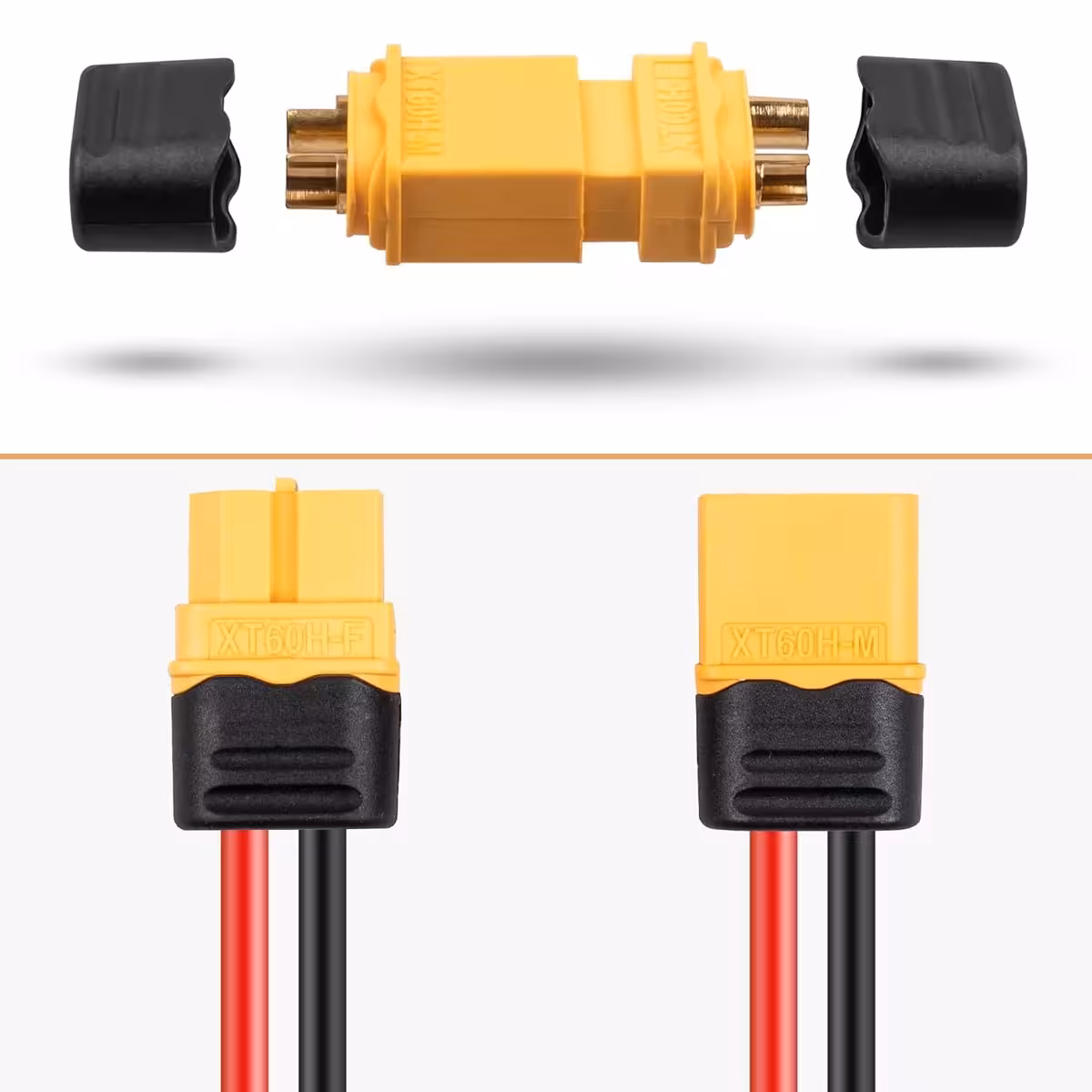

Kaip teisingai prilituoti XT60H jungtis prie kabelio?
Naudokite bent 60W lituoklį ir lydmetalį su fliusu. Įkiškite nuvalytą kabelį į jungties angą, užpildykite ją lydmetaliu ir tolygiai kaitinkite, kol alavas pilnai įsiskverbs. Dirbkite greitai – per ilgai kaitinant, nailoninis korpusas gali deformuotis.
