XT60H jungtys su 12AWG silikoniniais laidais – patikimas sprendimas iki 60A srovėms
Kuriate projektą su LiPo baterija, remontuojate elektrinį paspirtuką ar droną, kurie reikalauja didelės galios? Prasta jungtis yra silpniausia grandinės vieta, kuri dažniausiai sugenda esant apkrovai. Ši XT60H patelės ir patino jungčių pora su 12AWG 30 cm silikoniniais laidais užtikrina stabilų energijos perdavimą, minimalius nuostolius ir apsaugą nuo perkaitimo.
Pastaba: XT60H yra patobulinta klasikinio XT60 modelio versija su optimizuotais paauksuotais kontaktais ir geresniu atsparumu karščiui. Mechaniškai visiškai suderinama su standartinėmis XT60 jungtimis.
Kodėl verta rinktis šią XT60H jungčių porą? (Pagrindiniai privalumai):
- Paauksuoti variniai kontaktai — užtikrina minimalią kontaktinę varžą net po šimtų sujungimų; oksidacija nėra problema net drėgnoje aplinkoje ar esant nuolatinei vibracijai.
- 12AWG silikoninis laidas — atlaiko 30–40 A nuolatinę srovę ir iki 60 A srovės šuolius; išlieka lankstus net esant -60°C temperatūrai, skirtingai nei PVC izoliacija, kuri tampa trapi.
- Pilnas komplektas paruoštas naudojimui — komplekte yra ir patelė, ir patinas; tereikia prilituoti laisvus laidų galus prie baterijos ar BMS, be jokio papildomo paruošimo.
- Platus suderinamumas — tinka LiPo, Li-Ion, LiFePO₄ sistemoms, VESC valdikliams, BMS plokštėms ir standartiniams XT60 įkrovikliams iki 60V DC.
- Ugniai atsparus nailono korpusas — nesideformuoja esant didelėms srovėms ar aukštai aplinkos temperatūrai; užtikrina saugų sujungimą ir patogų atjungimą.
Techninės detalės ir našumas
XT60H korpusas pagamintas iš ugniai atsparaus nailono, pasižyminčio aukšta šilumine tolerancija — jungtis nepraranda savo savybių net tada, kai sistema veikia maksimalia apkrova. Paauksuoti variniai kontaktai išlaiko pastovų laidumą visą eksploatacijos laiką, apsaugodami nuo korozijos ar drėgmės poveikio.
12AWG (~3,31 mm²) silikoninis laidas sudarytas iš daugybės smulkių varinių gijų, todėl yra itin lankstus, palyginti su PVC izoliacijos laidais. Izoliacija atlaiko temperatūras nuo -60°C iki +200°C, todėl puikiai tinka tiek šaltomis sąlygomis, tiek vietose, kur vyksta intensyvus šilumos išsiskyrimas. 30 cm ilgis yra optimalus daugumai paspirtukų, elektrinių dviračių ir RC sistemų laidų išvedžiojimų, nepridedant nereikalingos varžos grandinėje.
| Parametras | Vertė / Detalė |
|---|---|
| Jungties tipas | XT60H patelė + XT60H patinas |
| Versija | XT60H (patobulinta, lyginant su standartine XT60) |
| Kontaktų medžiaga | Paauksuotas varis |
| Korpuso medžiaga | Ugniai atsparus nailonas |
| Laido skerspjūvis | 12AWG (~3,31 mm²) |
| Laido medžiaga | Daugiasluoksnis varis, silikoninė izoliacija |
| Laido ilgis | 30 cm |
| Rekomenduojama nuolatinė srovė | 30–40 A |
| Maksimali srovė (trumpalaikė) | 40–60 A (kelioms sekundėms) |
| Laido atsparumas temperatūrai | nuo -60°C iki +200°C |
| Maksimali įtampa | 60V DC |
| Baterijų suderinamumas | Li-Ion, LiPo, LiFePO₄ |
| Pagrindinės sritys | Elektriniai paspirtukai, dviračiai, dronai, RC, nešiojami UPS, baterijų blokai |
Pakuotės turinys
- 1x XT60H patelės jungtis su 12AWG silikoniniu laidu – 30 cm
- 1x XT60H patino jungtis su 12AWG silikoniniu laidu – 30 cm
Dažniausiai užduodami klausimai
Kuo skiriasi XT60 ir XT60H?
XT60H turi optimizuotus paauksuotus kontaktus ir šiek tiek pakeistą korpuso dizainą geresniam šilumos išsklaidymui. Mechaniškai visiškai suderinamas su standartiniu XT60 – jungiasi be jokių problemų.
Ar galiu naudoti šią jungtį 48V sistemoje?
Taip. XT60H palaiko iki 60V DC įtampą, todėl puikiai tinka 36V, 48V ir 52V sistemoms, naudojamoms paspirtukuose bei elektriniuose dviračiuose.
Ar montavimui reikalingas litavimas?
Jungtys jau yra gamykliškai pritvirtintos prie laidų. Jums tereikia prilituoti laisvus laidų galus prie baterijos gnybtų arba BMS. Tvirtam sujungimui rekomenduojame naudoti bent 60W lituoklį ir kokybišką lydmetalį.
Ar 12AWG laidas atlaikys 1500W variklį?
1500W variklis, veikiantis 48V įtampa, naudoja apie 31 A nuolatinę srovę – tai tiksliai atitinka 12AWG laidų rekomenduojamą diapazoną. Jei dažnai viršijate 50 A srovės šuolius, rekomenduojame rinktis 10AWG laidus.
Ar patelės jungtis montuojama ant baterijos, ar ant įkroviklio?
Pagal standartinę praktiką, patelės jungtis montuojama ant baterijos ar energijos šaltinio, o patino – ant vartotojo ar įkroviklio. Tai sumažina atsitiktinio trumpojo jungimo riziką naudojimo metu.

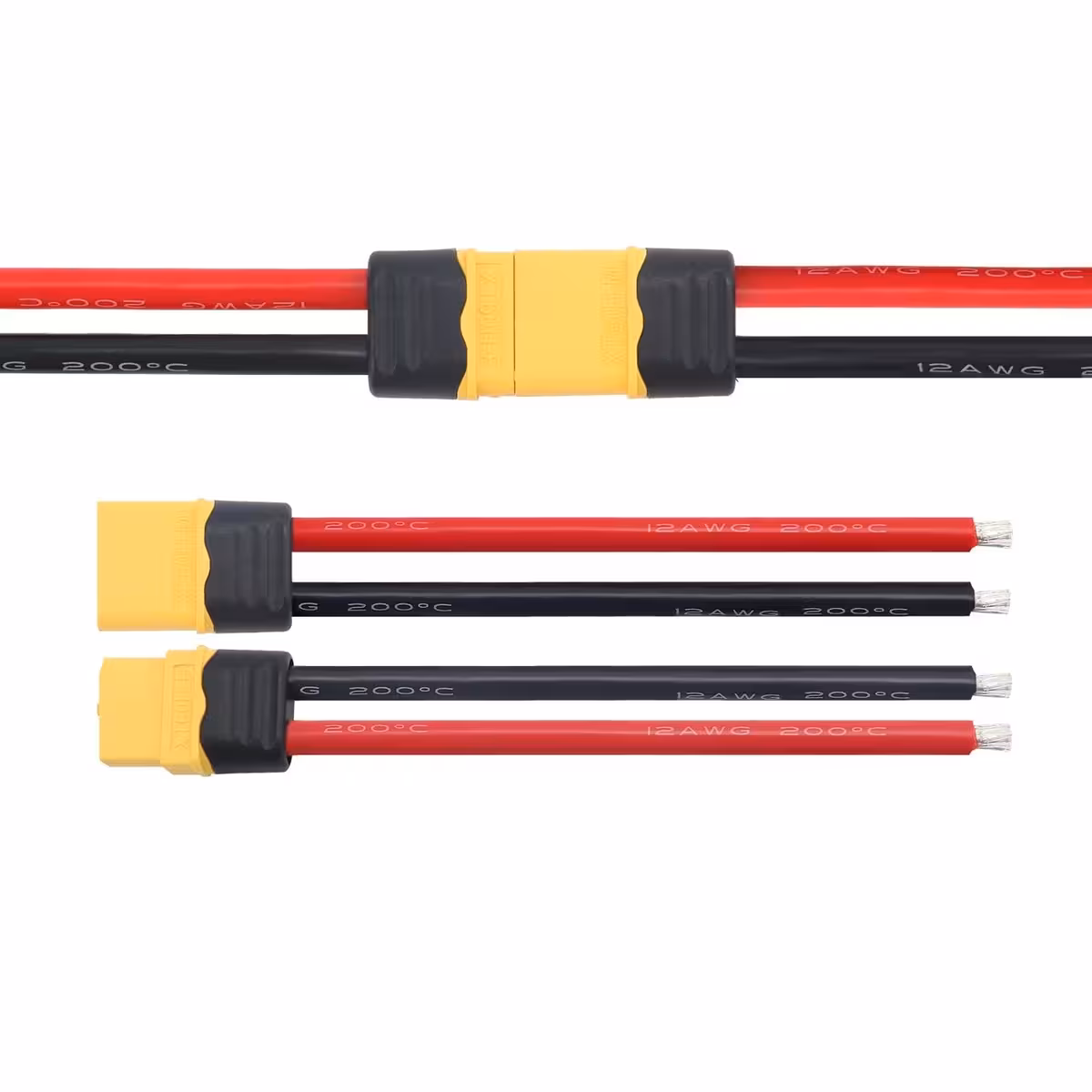

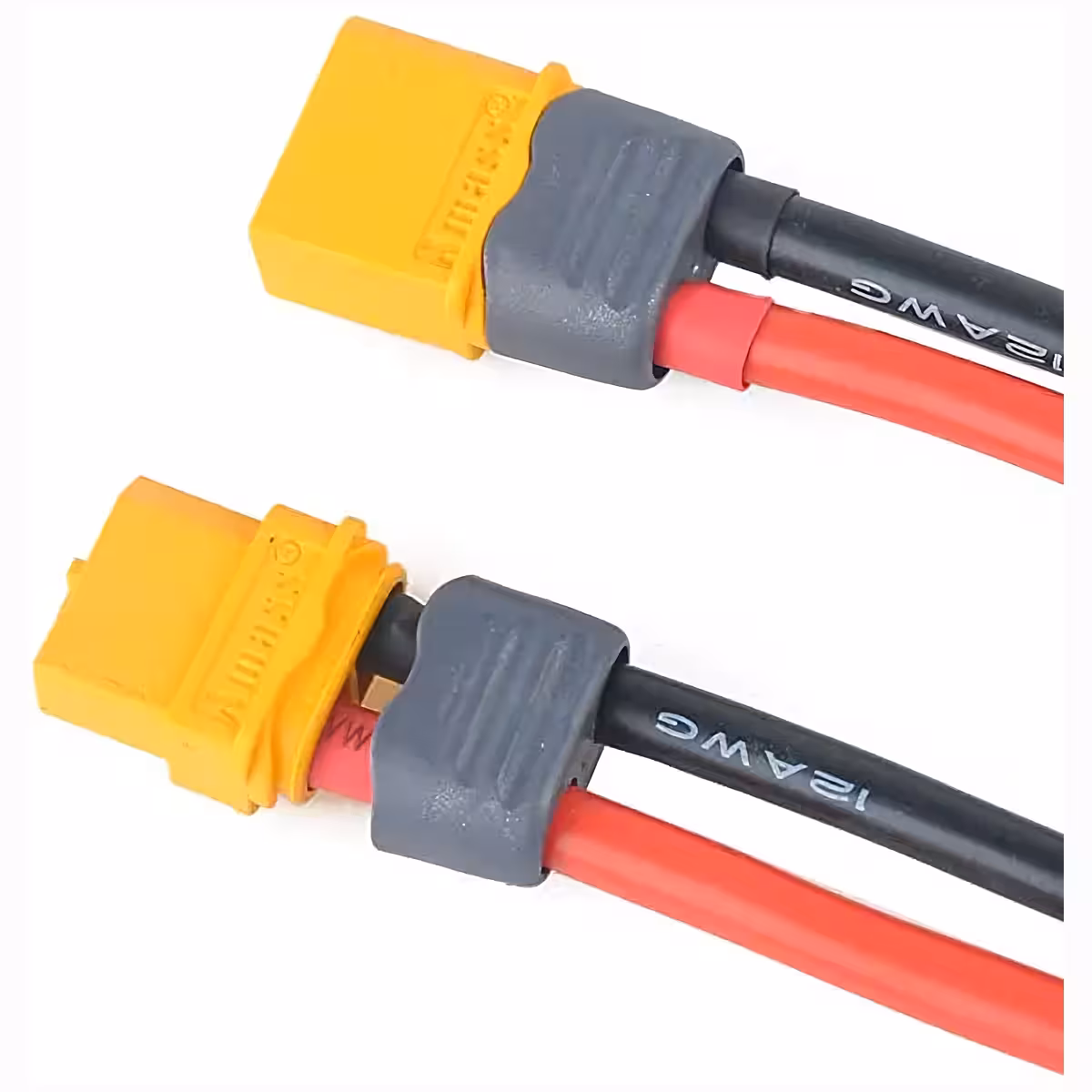

Nuotraukų galerija
