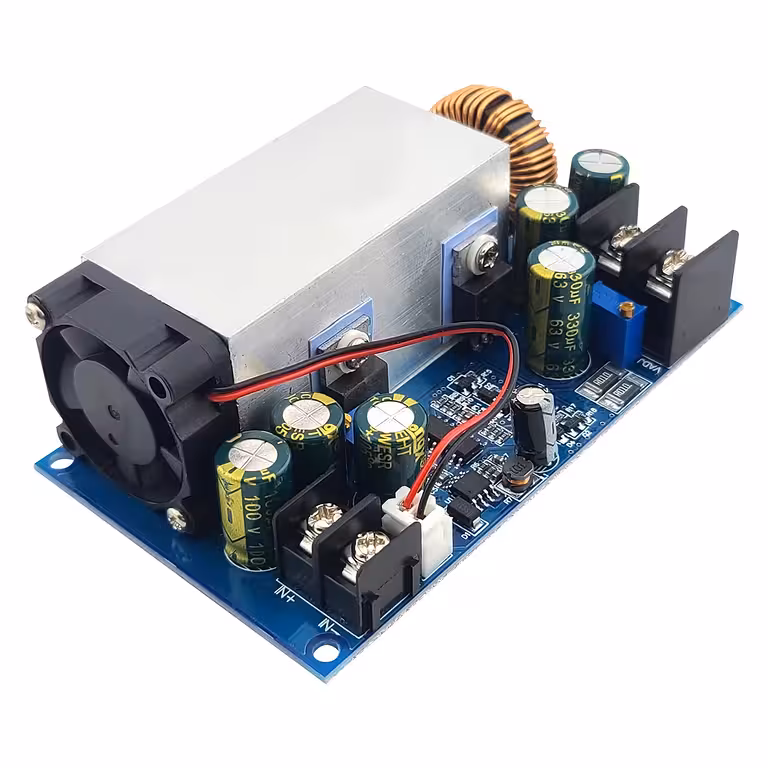

DC-DC žeminantis keitiklis 600W 25A – tikslus CV/CC reguliavimas maitinimui ir akumuliatorių įkrovimui
Reikia sumažinti nuolatinę (DC) įtampą neprarandant galios dėl šilumos ir nenorite pirkti dviejų atskirų modulių? Šis 600W 25A DC-DC žeminantis (step-down) keitiklis atlieka būtent tai — viename kompaktiškame įrenginyje nepriklausomai valdo įtampą ir srovę, pasižymėdamas iki 95% efektyvumu.
Pastaba: Modulis veikia tik žeminimo režimu (step-down). Išėjimo įtampa visada turi būti mažesnė už įėjimo įtampą. Modulis neturi apsaugos nuo poliškumo sukeitimo.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Dvigubas CV/CC reguliavimas — vienu moduliu nepriklausomai kontroliuojate įtampą ir srovę, todėl nereikia atskiro srovės ribotuvo.
- Efektyvumas iki 95% — prarandama mažiau nei 5% galios šilumos pavidalu, todėl galite dirbti valandų valandas be perkaitimo esant vidutinėms apkrovoms.
- Platus įėjimo diapazonas 12–75V — suderinamas su saulės baterijomis, lygintuvais, automobiliniais akumuliatoriais ar laboratoriniais maitinimo šaltiniais be papildomų adapterių.
- Reguliuojamas išėjimas 2.5–60V / 1–25A — tinka viskam: nuo Arduino modulių maitinimo iki 48V akumuliatorių įkrovimo ar mažų variklių valdymo.
- Daugiasūkiai potenciometrai — užtikrina žymiai tikslesnį reguliavimą nei vienasūkiai modeliai, kur net menkiausias pasukimas gali stipriai pakeisti parametrus.
- Mėlynas LED indikatorius — vizualiai patvirtina, kad išėjimas aktyvus, todėl nereikia kaskart tikrinti multimetru.
- 80 kHz komutavimo dažnis — mažesni išėjimo pulsavimai, kompaktiškesni filtravimo komponentai ir švaresnis signalas jautriems prietaisams.
Techninės detalės ir našumas
Buck (step-down) topologija su 80 kHz komutavimo dažniu užtikrina puikų balansą tarp efektyvumo ir išėjimo įtampos kokybės — pulsavimai išlieka žemi net esant didelėms srovėms. Maksimali galia siekia 600W, tačiau nuolatiniam darbui rekomenduojame neviršyti 500W ribos, ypač jei nenaudojama aktyvi aušinimo sistema. Reguliavimas atliekamas dviem daugiasūkiais potenciometrais — VIADJ (įtampai) ir IADJ (srovei), kurie leidžia nustatyti parametrus itin tiksliai, be staigių šuolių. Apsauga nuo trumpojo jungimo veikia per automatinį srovės ribojimą CC režime, neišjungiant modulio visiškai. Dėmesio: naudojant induktyvines apkrovas (variklius, rites, reles), išėjime būtina sumontuoti atbulinės srovės Schottky diodą.
| Parametras | Vertė / Detalės |
|---|---|
| Maksimali galia | 600W (rekomenduojama 500W nuolatiniam darbui) |
| Išėjimo srovė | 1–25A reguliuojama |
| Įėjimo įtampa | 12–75V DC |
| Išėjimo įtampa | 2.5–60V DC (tik žeminantis) |
| Veikimo režimai | CV (pastovi įtampa) / CC (pastovi srovė) |
| Efektyvumas | Iki 95% |
| Komutavimo dažnis | 80 kHz |
| Būsenos indikatorius | Mėlynas LED (išėjimo įtampa aktyvi) |
| Trumpojo jungimo apsauga | Automatinis srovės ribojimas (CC) |
| Apsauga nuo poliškumo sukeitimo | Nėra |
| Tinkamos sritys | Akumuliatoriai, maži varikliai, elektronikos moduliai, reguliuojami maitinimo šaltiniai |
Naudojimo instrukcija
- Prijunkite maitinimo šaltinį prie įėjimo, laikydamiesi poliškumo (+ ir −); prieš įjungdami patikrinkite multimetru.
- Nustatykite IADJ į minimumą: pasukite iki galo prieš laikrodžio rodyklę (apie 10 apsisukimų) prieš prijungdami apkrovą.
- Nustatykite VIADJ: sukite pagal laikrodžio rodyklę, norėdami padidinti išėjimo įtampą, ir prieš — norėdami sumažinti. Patikrinkite vertę multimetru.
- Prijunkite apkrovą, tada palaipsniui didinkite IADJ iki norimos srovės vertės, stebėdami ampermetrą.
- Nejunkite įėjimo „žemės“ tiesiogiai su išėjimo „žeme“, jei nežinote maitinamo įrenginio schemos.
- Induktyvioms apkrovoms (varikliams, ritėms) lygiagrečiai su apkrova sumontuokite atbulinės srovės Schottky diodą (katodu į pliusą).
- Esant apkrovoms, artimoms 500W, užtikrinkite aktyvų aušinimą (ventiliatorių), kad temperatūra išliktų saugiose ribose.
Pakuotės turinys
- 1 × DC-DC žeminantis (step-down) modulis 600W 25A CV/CC
Dažniausiai užduodami klausimai
Ar šį keitiklį galima naudoti įtampai didinti?
Ne. Modulis veikia tik žeminimo režimu. Išėjimo įtampa visada turi būti mažesnė už įėjimo įtampą. Įtampos didinimui reikalingas „boost“ tipo keitiklis.
Kas nutiks, jei įėjime sumaišysiu poliškumą?
Modulis neturi apsaugos nuo poliškumo sukeitimo. Neteisingas prijungimas gali negrįžtamai sugadinti vidinius komponentus. Prieš prijungdami maitinimą, visada patikrinkite poliškumą multimetru.
Ar įkraunant akumuliatorius būtinas atbulinės srovės diodas?
Taip. Be jo, atjungus maitinimą, srovė gali tekėti atgal per modulį ir sugadinti vidinius tranzistorius. Naudokite Schottky diodą, pritaikytą darbinei srovei.
Ar galima tiesiogiai maitinti DC variklius iš šio modulio?
Taip, naudojant lygiagrečiai su varikliu sumontuotą Schottky diodą. Paleidimo srovė neturi viršyti 25A, o nuolatinė galia turi išlikti žemiau 500W.
Kada reikalingas papildomas aušinimas?
Viršijus 300W apkrovą arba dirbant karštoje aplinkoje, virš modulio sumontuokite ventiliatorių. Be priverstinio aušinimo komponentų temperatūra sparčiai kyla, o tarnavimo laikas žymiai sutrumpėja.
