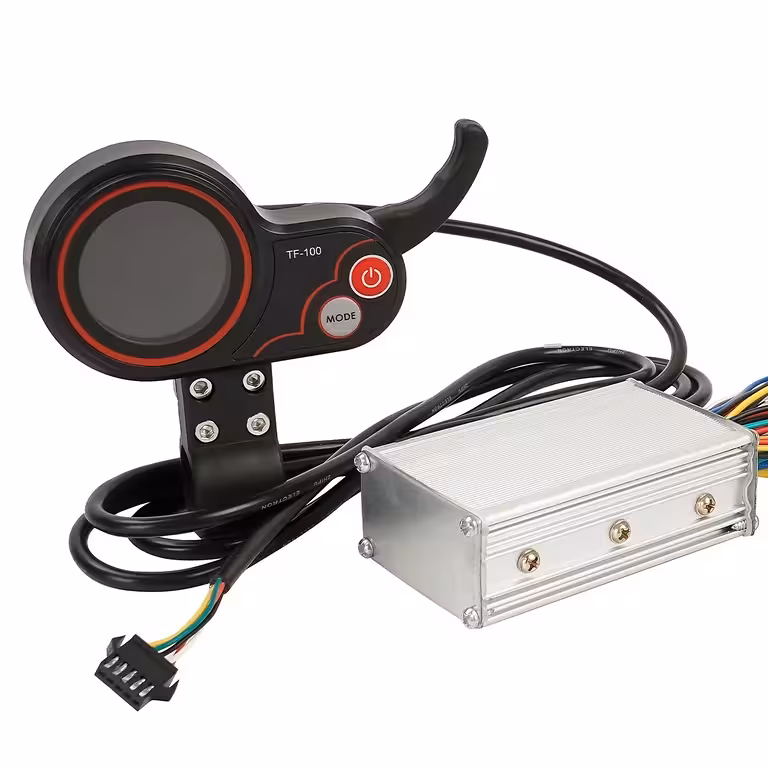

20A bešepetėlinis (brushless) valdiklis su TF-100 ekranu – pilnas elektrinio paspirtuko ar dviračio atnaujinimas
Paspirtukas trūkčioja, senasis ekranas nebereaguoja į paspaudimus ar tiesiog norite daugiau galios? Kokybiškas bešepetėlinis valdiklis padeda akimirksniu išspręsti šias problemas ir paverčia važiavimą sklandžiu bei maloniu. Šis 20A rinkinys palaiko 24V ir 36V įtampas bei nuo 350W iki 1000W variklius – tai praktiškai visi populiariausi rinkoje esantys parametrai.
Pastaba: Komplekte yra valdiklis ir LCD TF-100 ekranas. Prieš pirkdami, būtinai patikrinkite jungčių suderinamumą su savo paspirtuko modeliu.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 24V / 36V suderinamumas — veikia su populiariausiomis baterijomis be jokių papildomų modifikacijų
- 350W–1000W galia — tiesiogiai pakeičia gamyklinį valdiklį beveik bet kuriame mieste naudojamame elektriniame paspirtuke ar dviratyje
- Automatinis savaiminis mokymasis (Self-learning) — pats aptinka ir sureguliuoja variklio sukimosi kryptį; pašalinama rizika sugadinti komponentus dėl neteisingo sujungimo
- Pridėtas TF-100 LCD ekranas — patogus P-Settings meniu su 16+ konfigūruojamų parametrų: nuo srovės ribojimo iki pastovaus greičio palaikymo (cruise control) funkcijos viename aiškiame ekrane
- E-ABS stabdys + žemo lygio (Low Level) stabdys — tolygus elektroninis stabdymas, kuris mažina kaladėlių dėvėjimąsi ir padidina saugumą bei valdymą intensyviame eisme
- Integruotas PAS palaikymas — suderinama su įminimo pagalbos sistemomis, idealiai tinka elektriniams dviračiams su pedalų davikliu
- Integruota spynelės funkcija — elektrinio užrakto (electric door lock) galimybė suteikia papildomą apsaugą nuo netyčinio paspirtuko įjungimo
Detali informacija ir našumas
Pažangi brushless BLDC architektūra su Holo daviklių (6 laidų) palaikymu garantuoja tolygų variklio valdymą esant bet kokiam greičiui – jokių trūkčiojimų pajudant ar perkaitimo važiuojant tolygiu greičiu. Naudojant P14 nustatymą reguliuojamą srovės ribojimą (1–20A), galite lengvai pritaikyti akseleratoriaus jautrumą pagal vairuotojo svorį ar kelio dangos ypatybes. Apsauga nuo per mažos įtampos (P15) apsaugo akumuliatorių nuo gilaus išsikrovimo, o tai reiškia ilgesnį jūsų baterijos tarnavimo laiką.
| Parametras | Reikšmė / Detalė |
|---|---|
| Palaikoma įtampa | 24V / 36V |
| Palaikoma variklio galia | 350W / 500W / 800W / 1000W |
| Nominali srovė | 20A |
| Variklio tipas | Bešepetėlinis (Brushless BLDC) |
| Holo davikliai | Taip – 6 laidai |
| Pridėtas ekranas | LCD TF-100 |
| Elektroninis stabdymas | E-ABS stabdys + žemo lygio stabdys (Low Level Brake) |
| Pedal Assist sistema (PAS) | Taip |
| Variklio krypties savaiminis mokymasis | Taip – automatinis |
| Pastovaus greičio palaikymas (Cruise Control) | Taip (P17) |
| Žibintas + Garsinis signalas | Valdoma tiesiogiai per valdiklį |
| Elektrinis užraktas | Electric door lock – Taip |
| Ryšio protokolas | Konfigūruojamas (P20) |
| Transporto priemonės suderinamumas | Elektrinis paspirtukas / Elektrinis dviratis |
Programavimo ir naudojimo instrukcijos
TF-100 ekranas suteikia galimybę atlikti išsamius nustatymus tiesiai nuo vairo. Norėdami patekti į P-Settings meniu, vienu metu paspauskite ir palaikykite Power + Mode mygtukus maždaug 2–3 sekundes.
| Parametras | Aprašymas |
|---|---|
| P01 | Ekrano ryškumas (1–3) |
| P02 | Matavimo vienetai: KM / MPH |
| P03 | Sistemos įtampa (24v/36V ) |
| P04 | Automatinis miego režimas (0–60 min) |
| P06 | Rato skersmuo |
| P07 | Variklio magnetų skaičius |
| P09 | Starto režimas: iš vietos / nuo žemės (kick) |
| P10 | Važiavimo režimas |
| P11 | Elektroninio stabdžio jautrumas |
| P12 | Pagreičio lygis (0–5) |
| P14 | Srovės limitas (1–20A) |
| P15 | Apsauga nuo per žemos baterijos įtampos |
| P17 | Pastovaus greičio palaikymas (Cruise control) |
| P18 | Greičio kalibravimas |
| P19 | Pavarų režimas |
| P20 | Ryšio protokolas |
Norėdami fiziškai prijungti valdiklį, atlikite šiuos žingsnius:
- Prijunkite fazinius laidus laikydamiesi spalvų kodo (valdiklio ir variklio laidų spalvos turi sutapti)
- Prijunkite akumuliatorių: raudonas = (+), juodas = (–)
- Prijunkite akseleratorių (gazo rankenėlę) ir elektrinį užraktą
- Prijunkite Holo laidus, jei jūsų variklis turi Holo daviklius
- Sujunkite savaiminio mokymusio (self-learning) laidus, kad sistema automatiškai aptiktų sukimosi kryptį:
- Jei ratas suktis teisinga kryptimi → ištraukite self-learning laidus
- Jei ratas sukasi atbuline kryptimi → palikite laidus sujungtus, kol kryptis automatiškai pasikeis
- Pagal poreikį prijunkite papildomas funkcijas (žibintą, garsinį signalą, stabdį, PAS)
Komplektacija

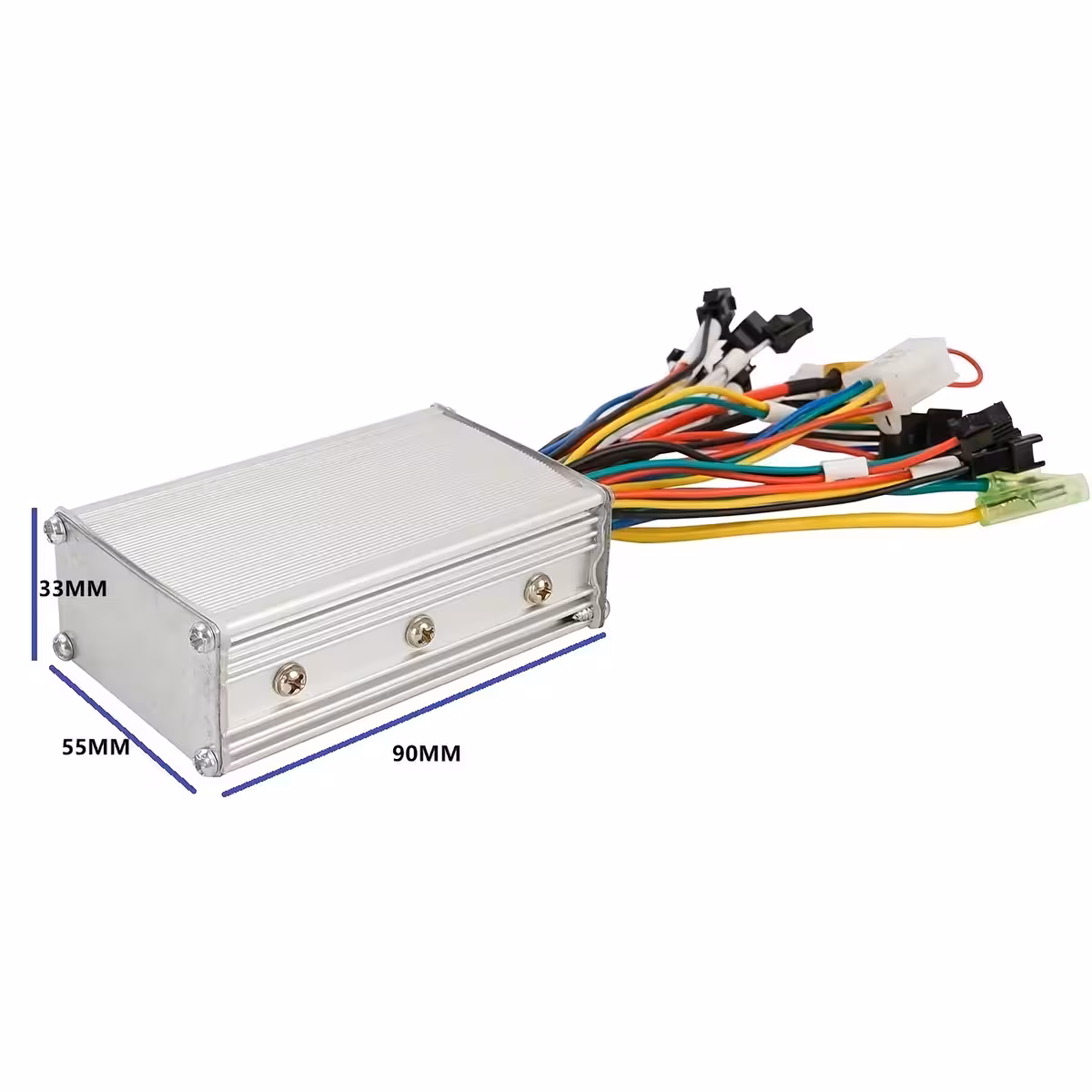

- 1x 20A bešepetėlinis valdiklis (24V / 36V)
- 1x LCD TF-100 ekranas
Dažniausiai užduodami klausimai (DUK)
Ar šis valdiklis tinka mano 500W / 36V varikliui?
Taip. Valdiklis palaiko bešepetėlinius variklius nuo 350W iki 1000W bei 24V ir 36V įtampos sistemas. Prieš montuodami, būtinai patikrinkite fizinių jungčių suderinamumą su jūsų turimu modeliu.
Kas nutiks, jei neteisingai sujungsiu fazinius laidus?
Integruota savaiminio mokymosi (self-learning) funkcija automatiškai aptinka sukimosi kryptį. Jei variklis pradeda suktis atgal, tiesiog atlikite aukščiau aprašytą procedūrą – jokios rizikos sugadinti komponentų nėra.
Ar TF-100 ekranas įskaičiuotas į kainą, ar jį reikia užsisakyti atskirai?
Jis jau pridėtas komplekte. Jūs gaunate valdiklį ir LCD TF-100 ekraną kartu, paruoštus montavimui.
Ar galiu jį sumontuoti elektriniame dviratyje, o ne tik paspirtuke?
Taip. Jis veikia su bet kuriuo elektriniu dviračiu, turinčiu palaikomo galingumo diapazono BLDC bešepetėlinį variklį. Dėl integruoto PAS palaikymo jis puikiai tinka ir dviračiams su pedalų mynimo davikliu.
Kaip TF-100 ekrane nustatyti savo baterijos įtampą?
Įeikite į P-Settings meniu (nuspauskite ir palaikykite Power + Mode mygtukus 2–3 sekundes) ir pakeiskite P03 parametro reikšmę į jūsų baterijai atitinkančią vertę: 24v arba 36V.
