Bekontaktis IR jutiklio jungiklis – šviesos valdymas be jokio prisilietimo
Užimtos rankos gaminant maistą, nešvarios pirštinės dirbtuvėse ar tiesiog noras išlaikyti maksimalią higieną vonios kambaryje – tai situacijos, kai tradicinis jungiklis tampa nepatogus. Pakanka paprasto rankos mosto 3–8 cm atstumu nuo jutiklio, kad įjungtumėte, išjungtumėte ar sureguliuotumėte LED apšvietimo intensyvumą.
Pastaba: Gamykliškai nustatytas ON/OFF režimas. Papildomos funkcijos (šviesos reguliavimas, tolygus įjungimas/išjungimas) aktyvuojamos sulituojant plokštės kontaktus A, B, C arba D, vadovaujantis žemiau pateiktomis instrukcijomis.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Jokio kontakto, jokio purvo — reaguoja į rankos gestą 3–8 cm atstumu; jokių pirštų žymių ant baldų ar jungiklių.
- ON/OFF ir šviesos reguliatorius viename — trumpas mostas įjungia/išjungia šviesą, o palaikius ranką prie jutiklio – keičiamas apšvietimo ryškumas.
- Suderinamas su 5V, 12V ir 24V DC — tinka daugumai LED sistemų be papildomų keitiklių.
- Palaiko iki 3A / 36W apkrovą — puikiai tinka 2–3 metrų LED juostai ar baldiniams šviestuvams.
- „Fade in / fade out“ funkcija — šviesa įsijungia ir išsijungia tolygiai, nevargindama akių staigiais pokyčiais.

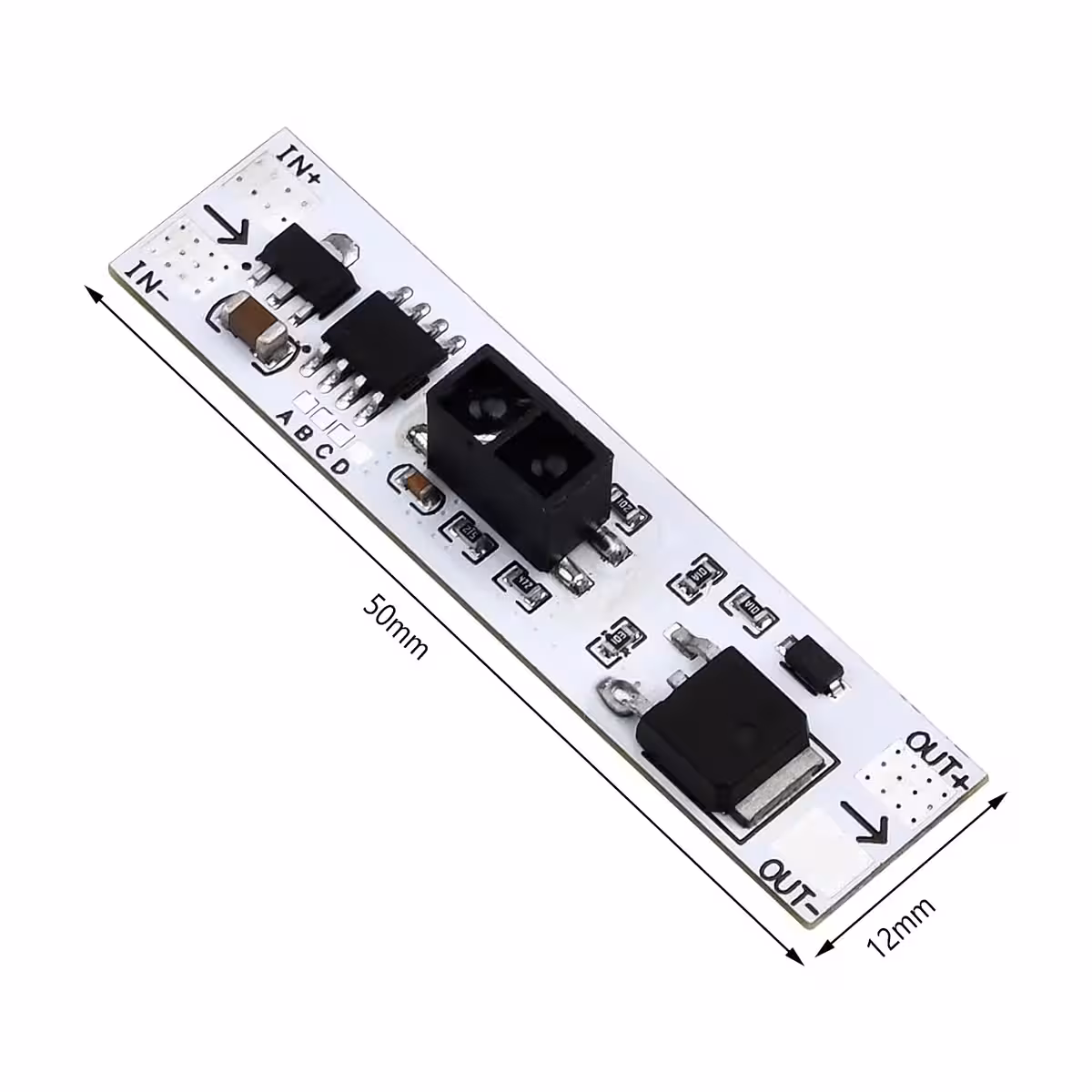

- Kompaktiškas dydis (50 × 12 × 7,9 mm) — lengvai paslepiamas balduose, profiliuose ar už veidrodžio.
- „Plug-and-play“ — paruoštas darbui iškart išėmus iš pakuotės (ON/OFF režimu), nereikia jokio programavimo.
Techninės savybės ir veikimas

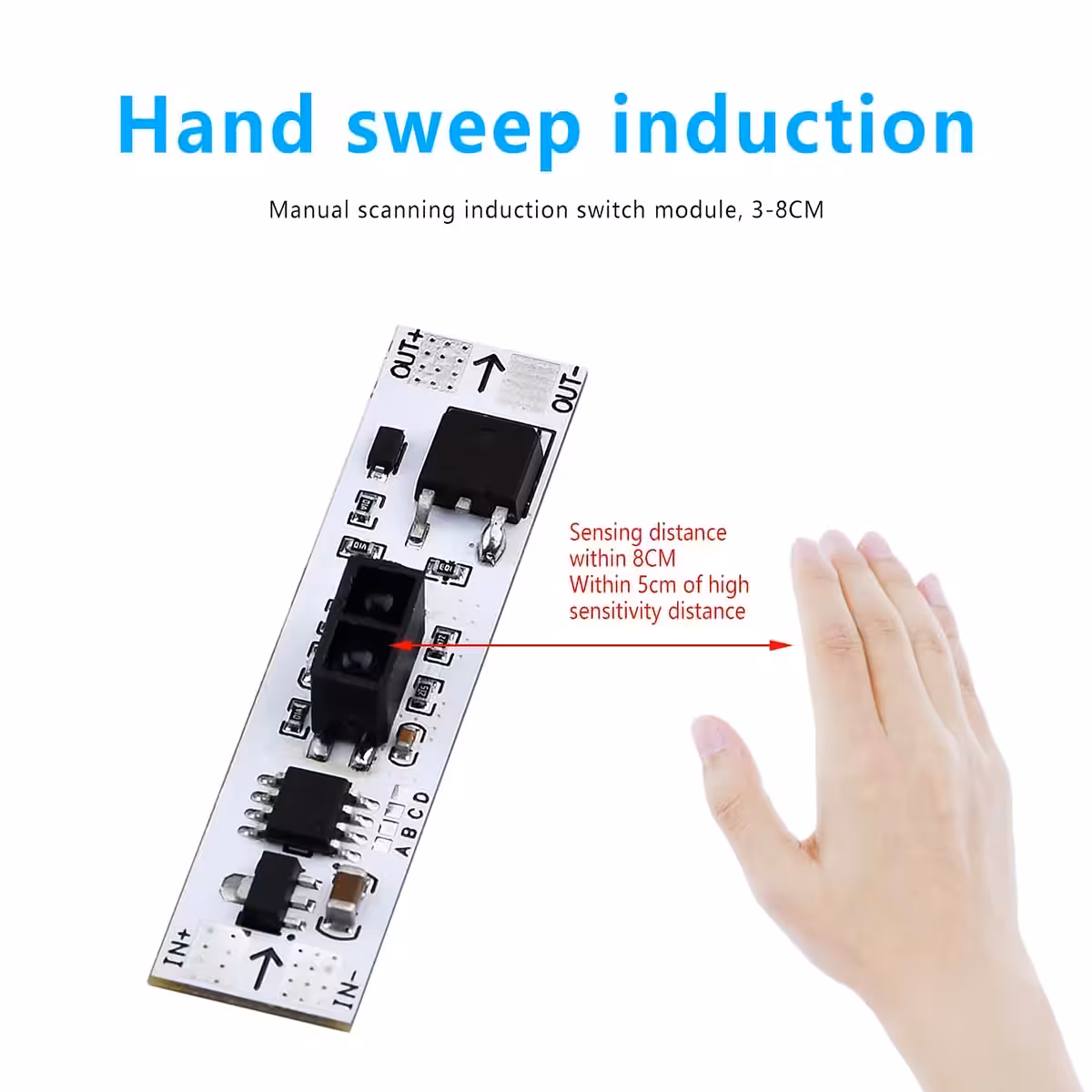

Infraraudonųjų spindulių (IR) artumo jutiklis reaguoja akimirksniu ir nėra jautrus aplinkos apšvietimui. PWM išėjimas užtikrina sklandų ir tikslų šviesos intensyvumo reguliavimą be jokių trūkčiojimų. Vidinis tranzistorius palaiko 3A nuolatinę srovę, o 3–8 cm aptikimo zona apsaugo nuo atsitiktinio įsijungimo praeinant pro šalį.
| Parametras | Vertė / Detalės |
|---|---|
| Maitinimo įtampa | 5V / 12V / 24V DC |
| Maksimali išėjimo srovė | 3A |
| Maksimali galia | 36W |
| Jutiklio tipas | Infraraudonųjų spindulių (IR) artumo |
| Aptikimo atstumas | 3 – 8 cm |
| Veikimo režimai | ON/OFF, šviesos reguliavimas (dimmer) |
| Valdymo būdas | Rankos gestas (bekontaktis) |
| Suderinamumas | DC LED (juostos, moduliai, taškiniai šviestuvai) |
| Modulio matmenys | 50 × 12 × 7,9 mm |
| Jungties tipas | Lituojami kontaktai ant PCB |
Programavimo ir naudojimo instrukcijos
- Numatytasis režimas (ON/OFF): Gamyklinis nustatymas – rankos mostas įjungia arba išjungia šviesą. Papildomų veiksmų nereikia.

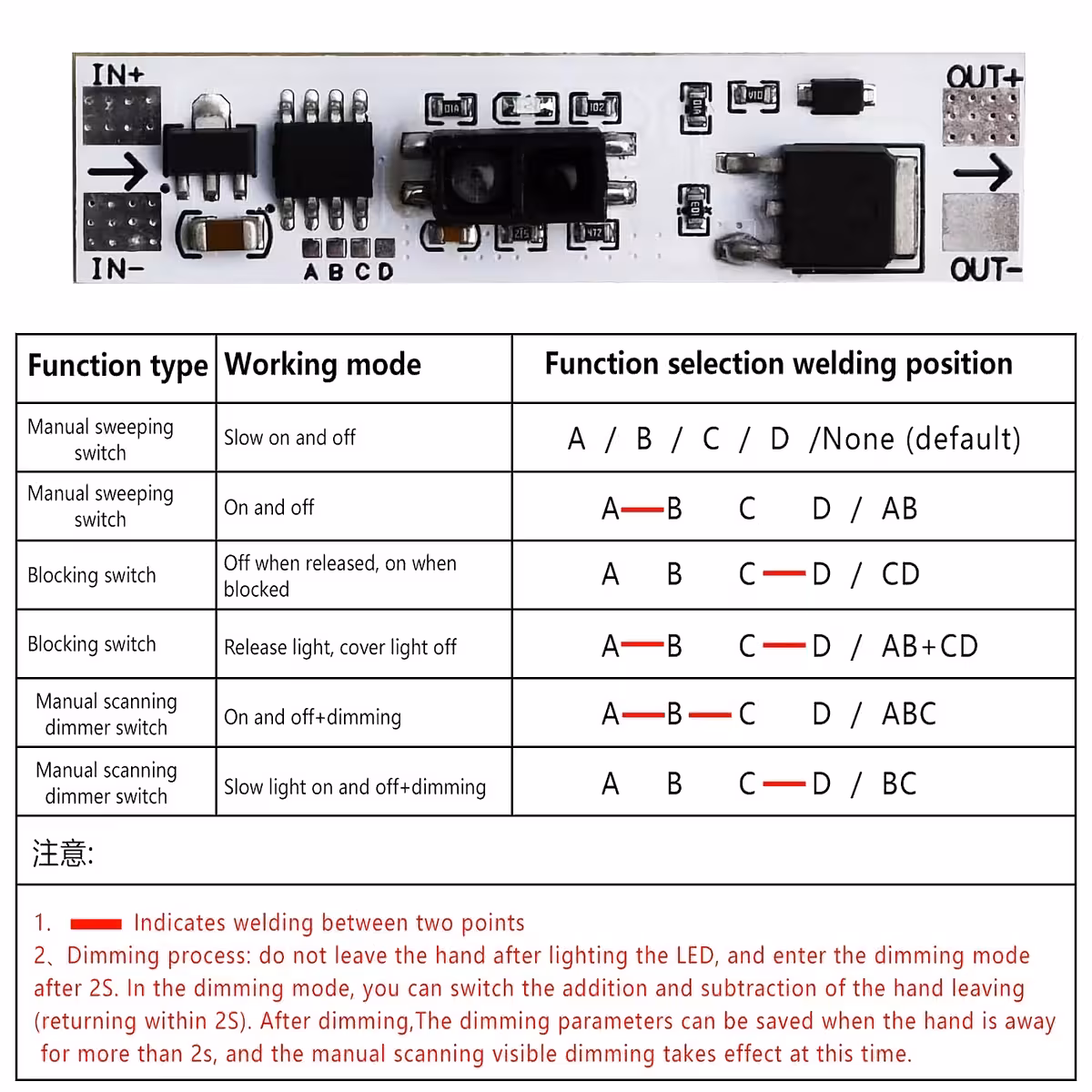

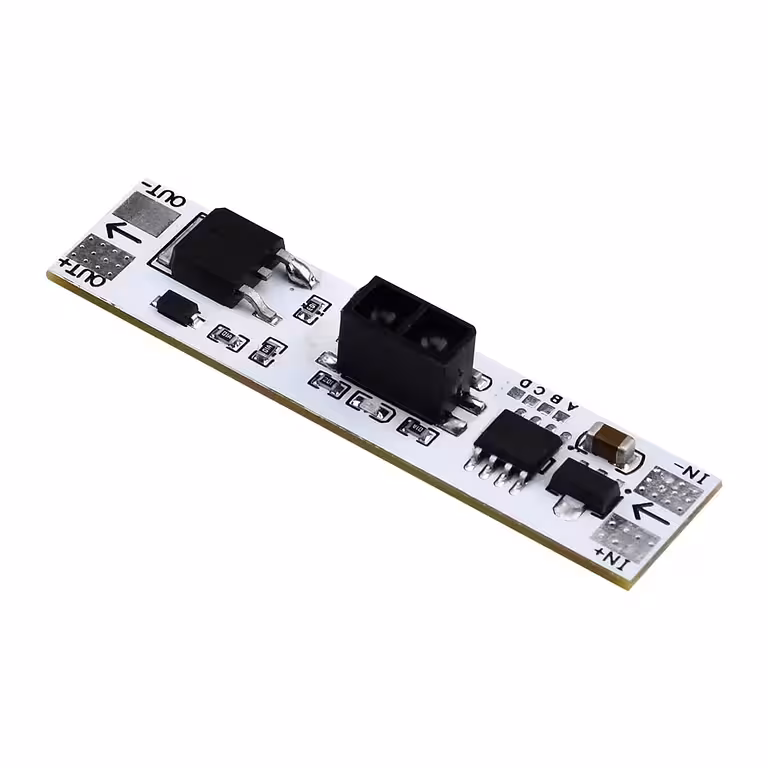

- Šviesos reguliavimo (dimmer) aktyvavimas: Sujunkite (sulituokite) PCB plokštės kontaktus A ir B. Trumpas mostas – ON/OFF, ilgas laikymas prieš jutiklį – ryškumo didinimas/mažinimas.
- „Fade In / Fade Out“ aktyvavimas: Sujunkite kontaktus C ir D, kad šviesa įsijungtų ir išsijungtų tolygiai.
- Išplėstinės kombinacijos: Kontaktus A, B, C, D galima derinti tarpusavyje pagal poreikius.

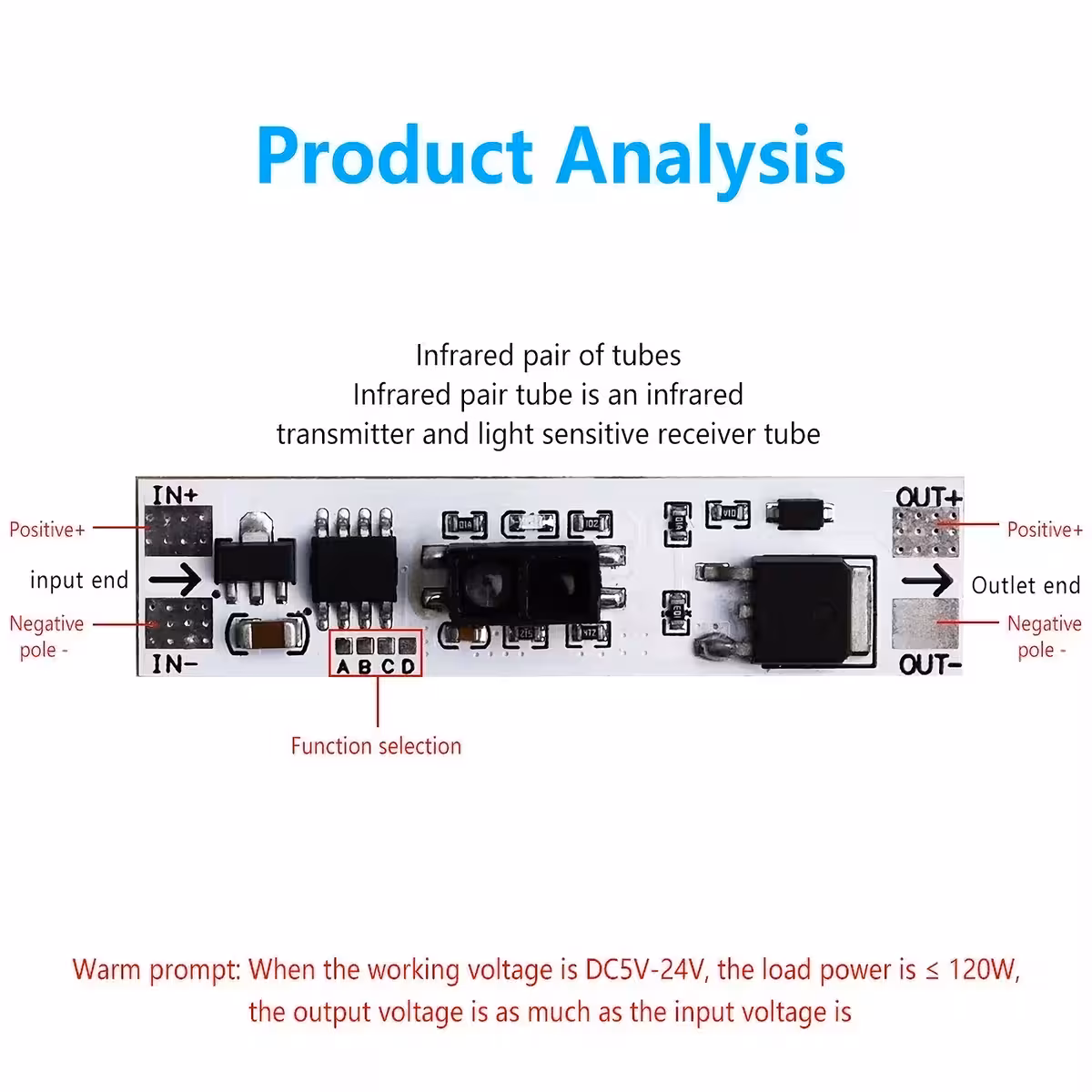

- Pajungimas: Prijunkite maitinimo šaltinio teigiamą laidą (+) prie VCC, neigiamą (–) prie GND, o LED apkrovos teigiamą laidą prie OUT.
- Testavimas: Prijungus maitinimą, priglauskite ranką 3–8 cm atstumu – indikatorius ant plokštės patvirtins aptikimą.
Pakuotės turinys
- 1 × Bekontaktis IR jutiklio jungiklis su šviesos reguliavimo funkcija
Dažniausiai užduodami klausimai
Ar tinka standartinėms 12V LED juostoms?
Taip, puikiai tinka vienos spalvos 12V DC LED juostoms. Svarbu, kad bendra apkrova neviršytų 3A (maks. 36W prie 12V).
Ar neįsijungs atsitiktinai praeinant pro šalį?
Jutiklio zona sukalibruota 3–8 cm atstumui, todėl atsitiktinis įsijungimas yra minimalus. Venkite montavimo tiesiogiai priešais veidrodžius ar labai intensyvaus judėjimo zonose.
Ar reikalinga programinė įranga?
Ne. Prietaisas veikia iškart. Papildomos funkcijos aktyvuojamos fiziškai sulituojant kontaktus – jokio programavimo ar aplikacijų nereikia.
Ar tinka 230V lemputėms?
Ne. Šis modulis skirtas tik žemos įtampos DC apkrovoms (5V, 12V, 24V). Jis nesuderinamas su 230V kintamosios srovės tinklu.
