Programuojamas laikmatis 220V | Skaitmeninis laikmačio modulis su reguliuojamu intervalu

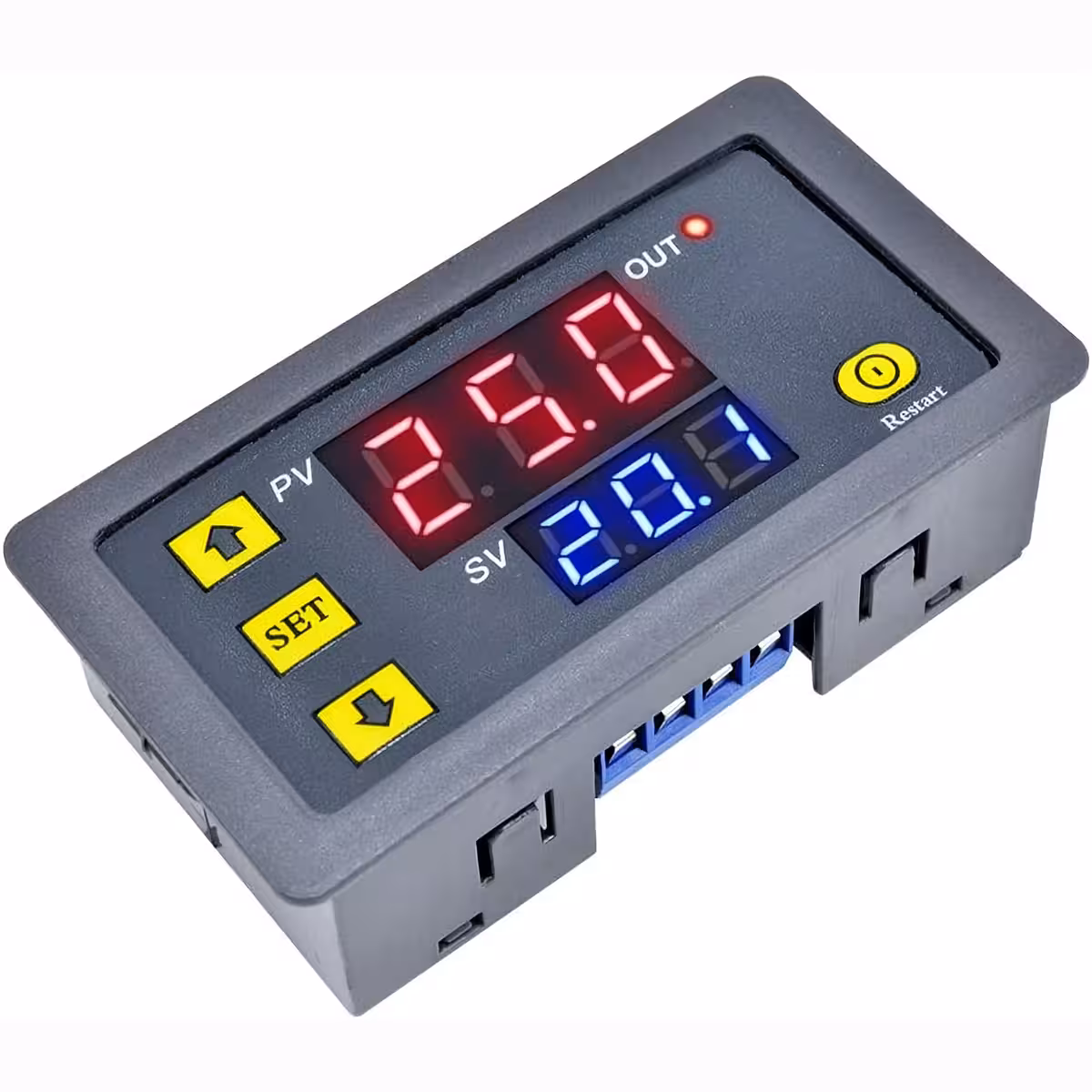

Programuojama laiko relė su skaitmeniniu laikmačiu ir dvigubu LED ekranu, idealiai tinka automatizavimui ir tiksliai laiko intervalų kontrolei elektros įrenginiuose su 220V įtampa.

Techninės specifikacijos:

Pagrindinės savybės:

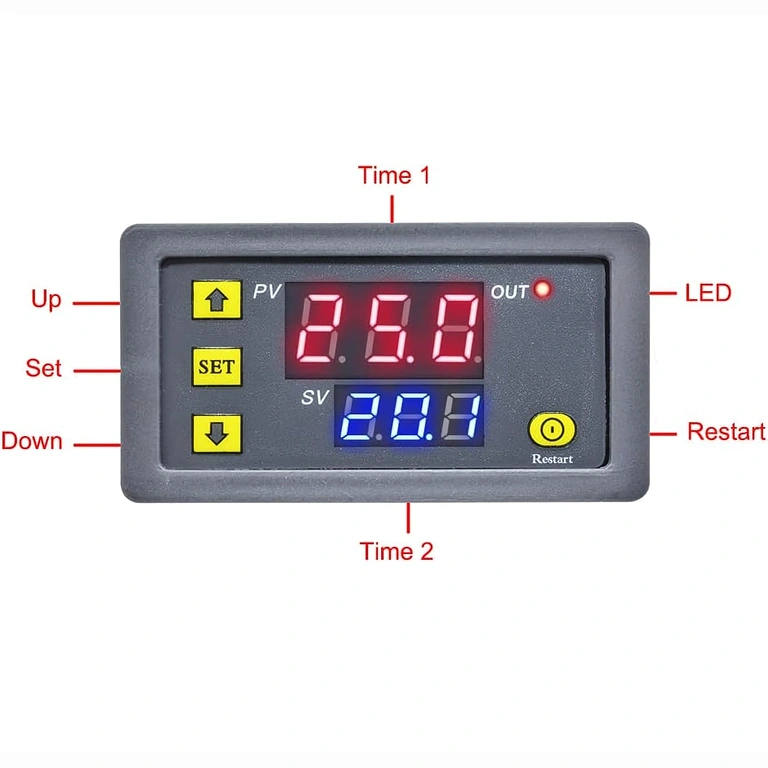

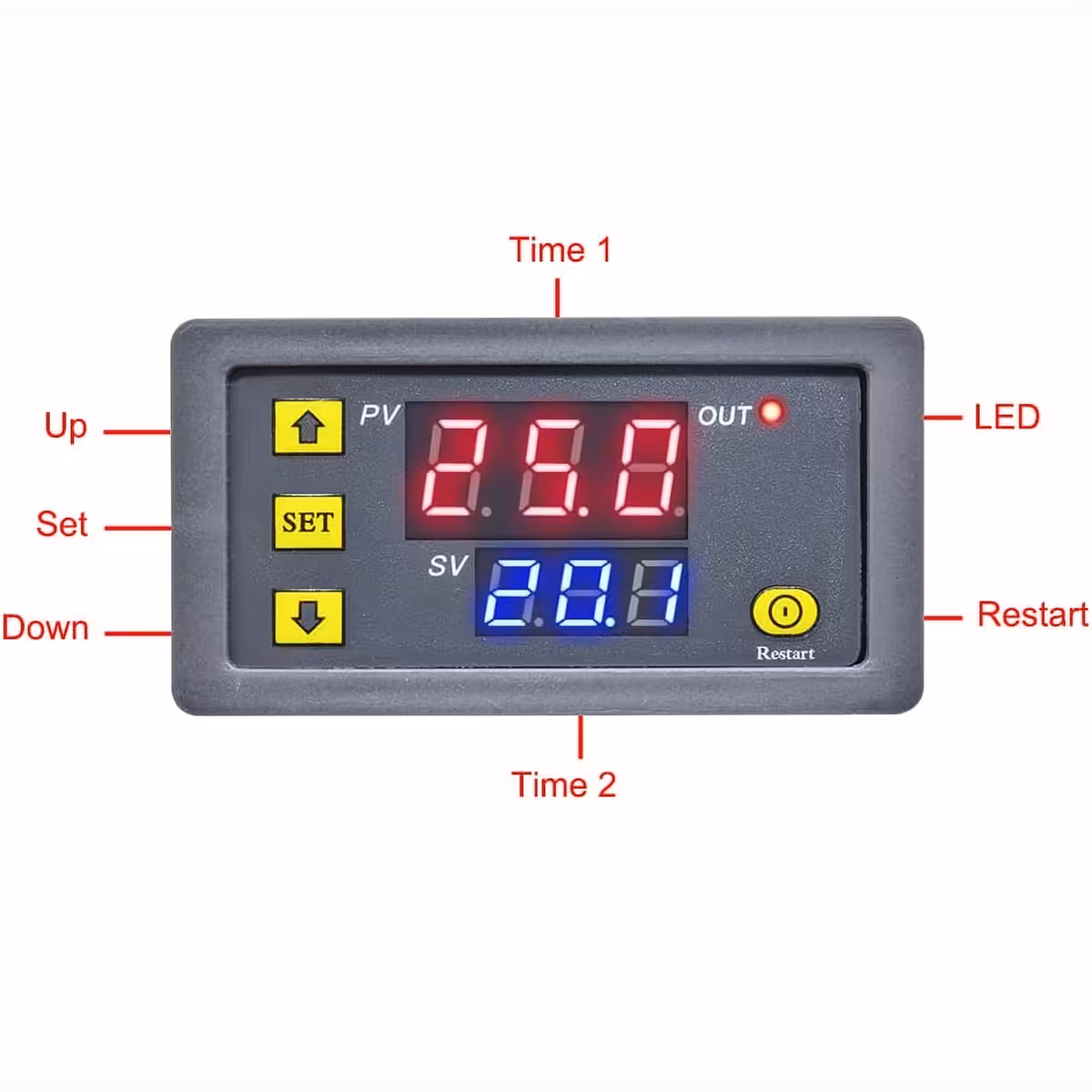

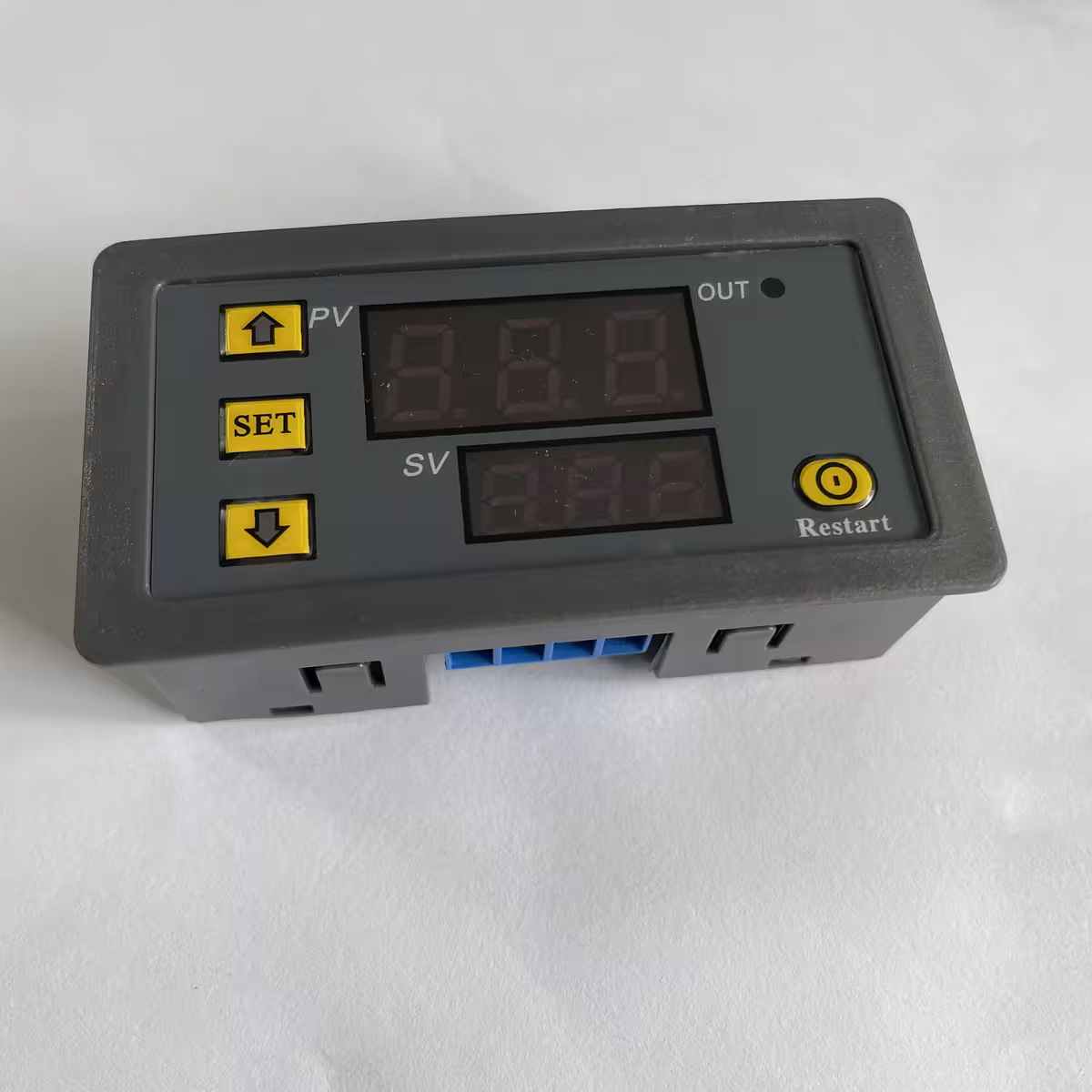

• Dvigubas LED ekranas, leidžiantis nustatyti du skirtingus laikinius intervalus: T1 ir T2
• Platus laikmačio reguliavimo diapazonas: sekundės, minutės arba valandos
• Lankstūs darbo režimai: delay (vėlavimas), timing (programavimas), loop (pakartojami ciklai)
• Išsaugo nustatytas reikšmes net po maitinimo išjungimo

Dažniausios taikymo sritys ir naudojimo pavyzdžiai:

• Picos krosnys: kepimo ciklo laiko kontrolė, įjungiant ir išjungiant energijos tiekimą nustatytais intervalais.
• Pelečių katilai: ventiliatoriaus ir degiklio ciklų automatizavimas efektyviam degimo kontrolei.
• Automatinis apšvietimas šiltnamiuose ar akvariumuose: įjungimas ir išjungimas nustatytais intervalais energijos taupymui.
• Pramoninės automatizacijos: įrenginių kontrolė, kuriems reikalingas pertraukiamas veikimas, pvz., siurbliai, ventiliatoriai ar aušinimo sistemos.

Galimi darbo režimai:

• P1-0: po T1 vėlavimo relė veikia
• P1-1: po T1 vėlavimo relė neveikia
• P1-2: po T1 vėlavimo relė veikia; po T2 išjungta
• P1-3: po T1 vėlavimo relė neveikia; po T2 veikia
• P1-4: pakartojami ON/OFF ciklai (po T1 ON, po T2 OFF, kartojasi)
• P1-5: pakartojami OFF/ON ciklai (po T1 OFF, po T2 ON, kartojasi)

Naudojimo instrukcijos:

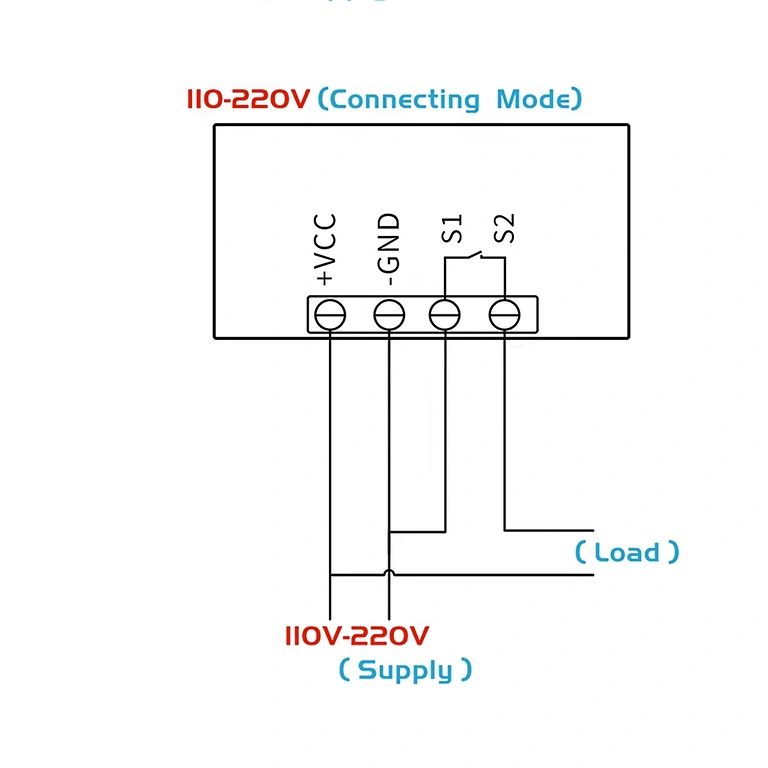

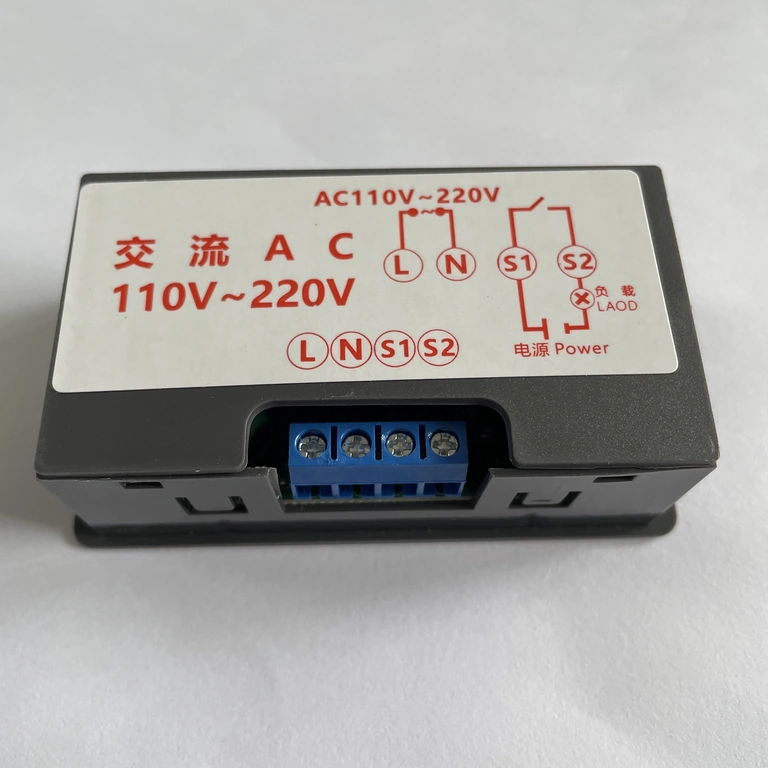

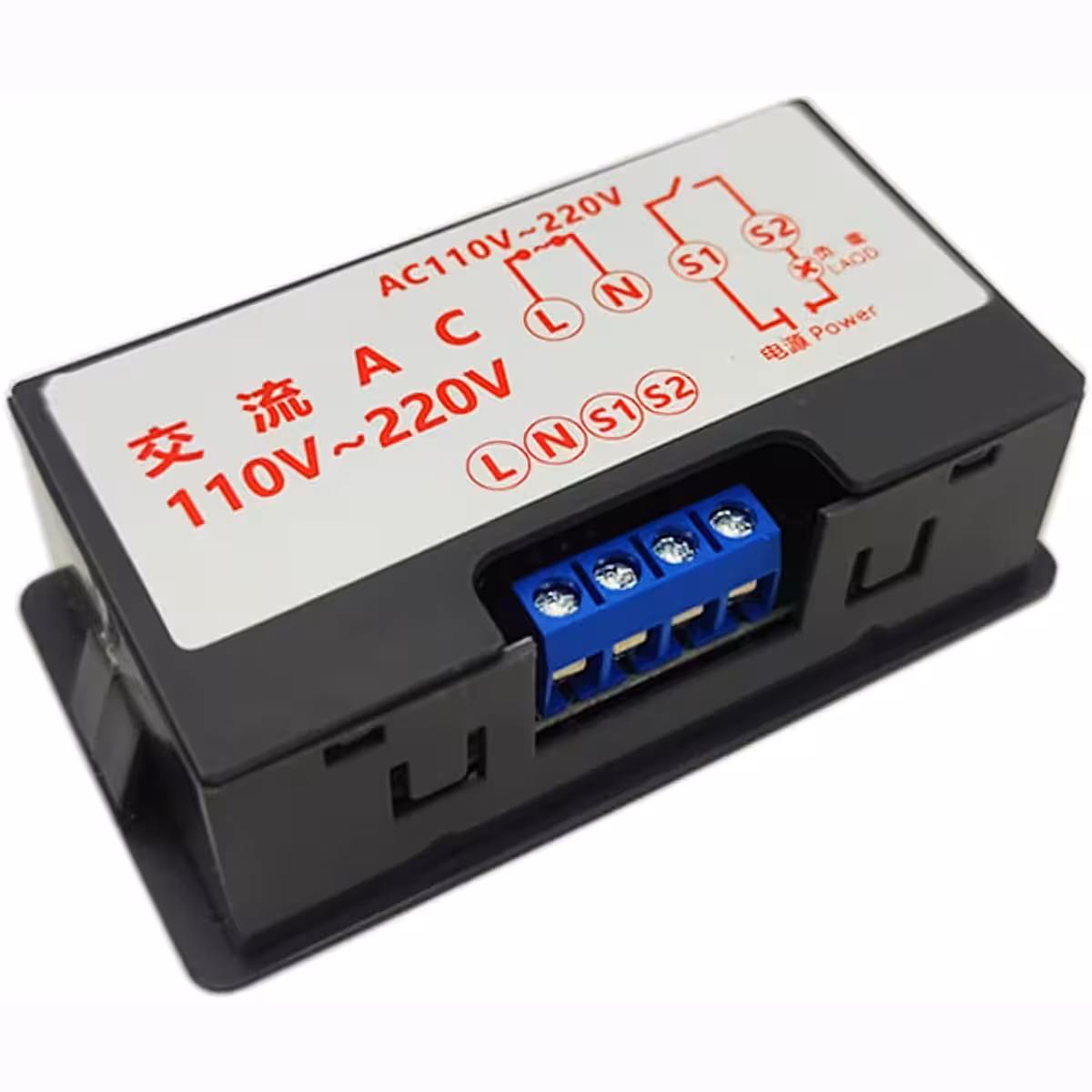

1. Jungti modulį pagal elektros schemą nuotraukose.
2. Įjungti AC 220V maitinimą. Ekranas rodys T1 laiką pagal numatytuosius nustatymus.
3. Trumpai paspausti SET mygtuką, kad patekti į laikmačio nustatymo režimą. Skaitmeninis ekranas mirksės.
4. Naudojant + ir – mygtukus, nustatyti pageidaujamą T1 reikšmę (pvz., ON trukmė).
5. Paspausti SET pereiti į T2 (pvz., OFF trukmė) ir nustatyti pageidaujamą reikšmę.
6. Paspausti SET, kad išsaugoti nustatymus arba laukti automatinio išsaugojimo.
7. Ilgai paspausti SET patekti į parametrų nustatymų meniu.
8. Nustatyti P0 laikmačio vienetams:
• P0=0 – sekundės
• P0=1 – minutės
• P0=2 – valandos
9. Trumpai paspausti SET perjungti į P1 ir nustatyti darbo režimą:
• P1=0 iki P1=5 (pagal aukščiau aprašytus režimus)
10. Trumpai paspausti SET išsaugoti ir išeiti iš nustatymų meniu.

Įprasto nustatymo pavyzdys (pakartojamas ON/OFF ciklas):

Jei norite, kad relė veiktų 30 sekundžių, o po to būtų išjungta 60 sekundžių, kartodami šį ciklą, atlikite šiuos veiksmus:

1. Jungti modulį ir įjungti maitinimą pagal instrukcijas.
2. Nustatyti T1 = 30 (sekundžių) – laikotarpis, kai relė įjungta.
3. Nustatyti T2 = 60 (sekundžių) – laikotarpis, kai relė išjungta.
4. Nustatyti P0 = 0 (laiko vienetai sekundėmis).
5. Nustatyti P1 = 4 (pakartojamas ON/OFF ciklas).
6. Išsaugoti nustatymus ir leisti moduliui automatiškai veikti pagal šį ciklą.
