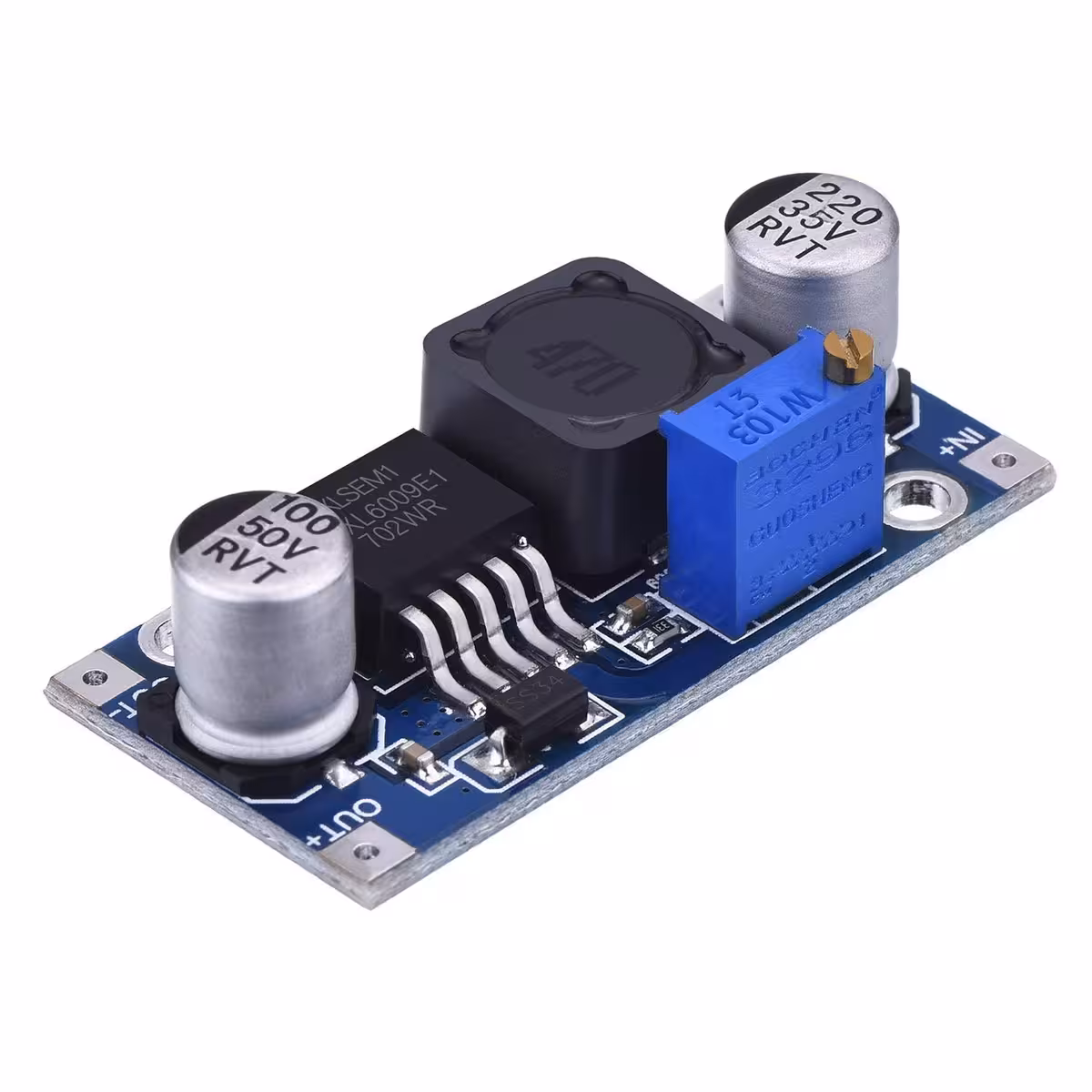

XL6009 DC-DC didinantis (Step-Up) keitiklis – 5 modulių rinkinys, 4A srovė ir 94% efektyvumas jūsų projektams
Turite 5V maitinimo šaltinį, bet reikia 12V? O gal norite maitinti LED juostą iš 3,7V baterijos? Būtent tam skirtas XL6009 didinantis (step-up) keitiklis. Šis 5 vienetų rinkinys užtikrins, kad visada turėsite atsarginių modulių savo elektronikos projektams, todėl nereikės kiekvieną kartą užsakinėti po vieną.
Pastaba: Išėjimo įtampa visada turi būti aukštesnė nei įėjimo įtampa. Tai yra didinantis (boost), o ne mažinantis (buck) keitiklis.
Kodėl verta rinktis šį rinkinį? (Pagrindiniai privalumai):
- 5 vienetų rinkinys už puikią kainą — idealus pasirinkimas keliems projektams ar atsargai, nereikia nuolat užsakinėti iš naujo.
- 4A išėjimo srovė — 33% galingesnis nei klasikinis LM2577 (3A), todėl puikiai tinka nuolatinės srovės (DC) varikliams, LED juostoms ar baterijų įkrovimui.
- Iki 94% efektyvumas — minimalūs energijos nuostoliai, modulis išlieka vėsus net esant vidutinei apkrovai.
- 400KHz perjungimo dažnis — beveik 8 kartus didesnis nei LM2577 (~52KHz), todėl mažesni išėjimo įtampos pulsavimai (~50mV) ir kompaktiškesni komponentai.
- Tikslus reguliavimas ±0,5% — išėjimo įtampa išlieka stabili net ir staiga pasikeitus apkrovai.
- Tik 18mA srovės suvartojimas tuščiąja eiga — efektyvus veikimas baterijomis maitinamuose įrenginiuose, be nereikalingo energijos eikvojimo.
- Darbinė temperatūra -40°C ~ +85°C — patikimas veikimas pramoninėje aplinkoje, lauke ar uždarose korpusuose be aktyvaus vėdinimo.

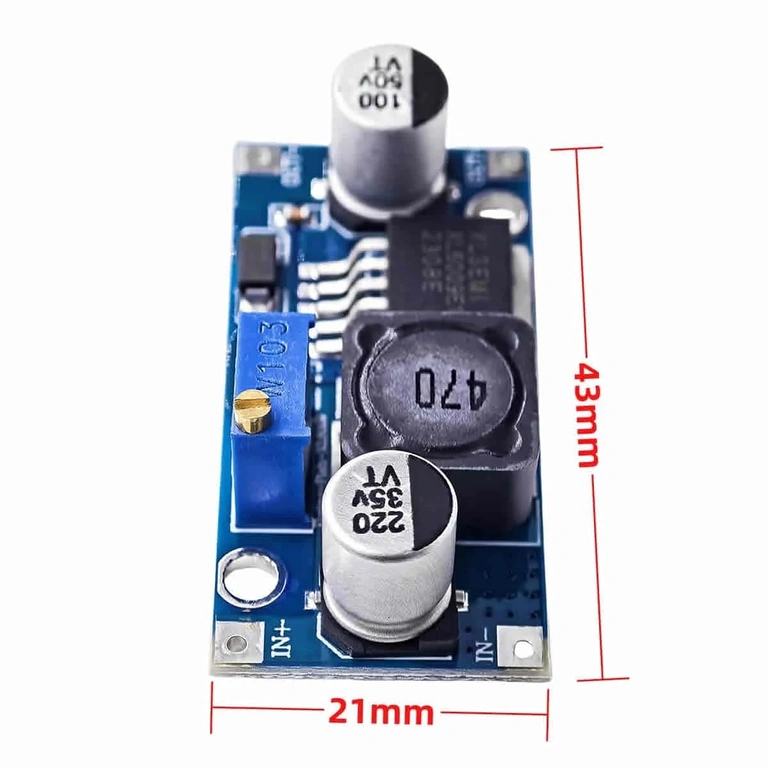

Techninės detalės ir našumas

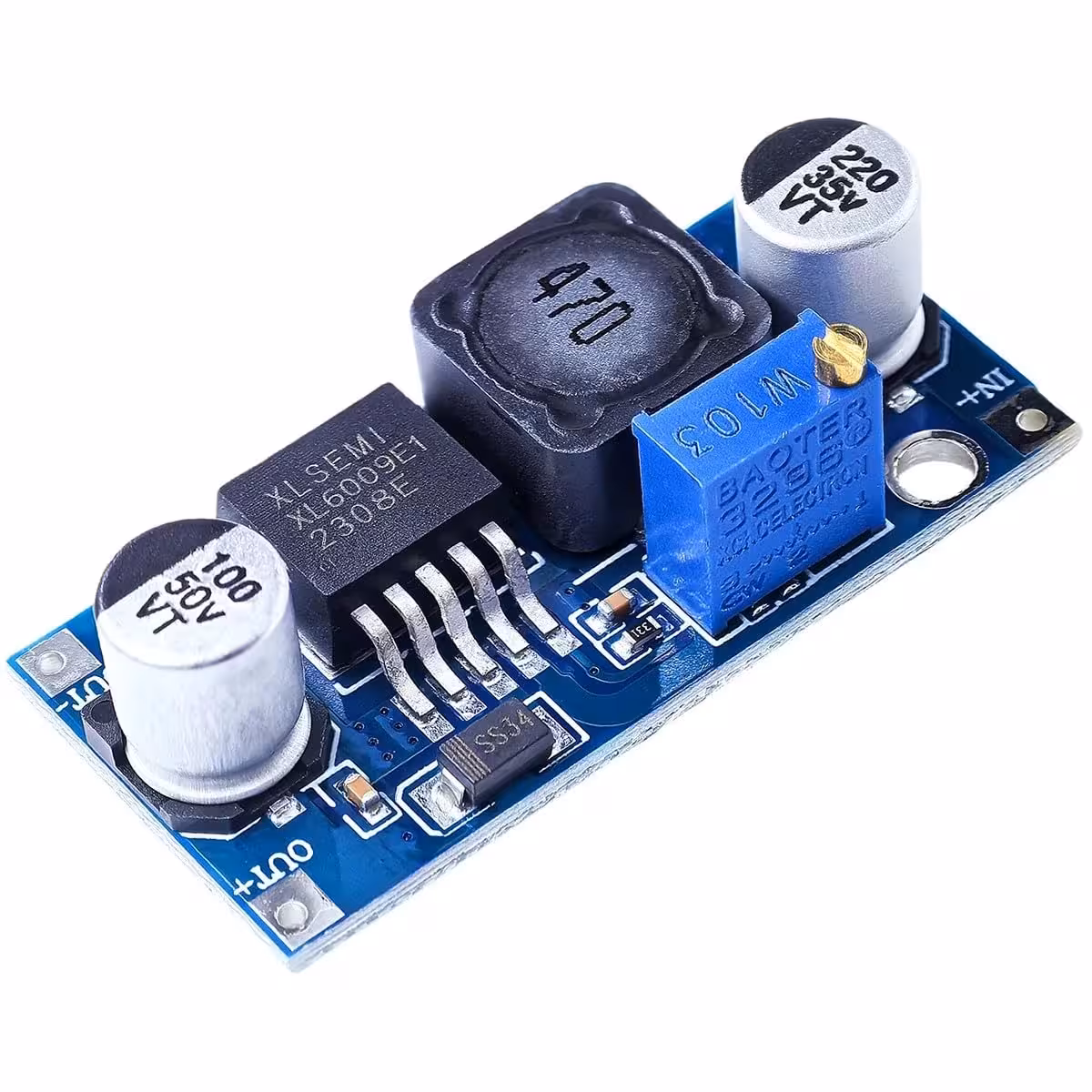

Modulio pagrindas – XL6009 integrinis grandynas, veikiantis 400KHz dažniu. Tai užtikrina, kad išėjimo įtampos pulsavimai (riplai) siekia tik apie 50mV, todėl gaunama „švaresnė“ įtampa be papildomų filtrų. Įtampa reguliuojama integruotu daugiasūkiu potenciometru – keliais pasukimais nustatysite tiksliai reikiamą įtampą, kurią galite pasitikrinti multimetru. Išėjime esantis 0,1µF kondensatorius papildomai slopina aukšto dažnio triukšmus.
| Parametras | Vertė / Detalė |
|---|---|
| Kiekis rinkinyje | 5 vienetai |
| Įėjimo įtampa | 3V – 32V (rekomenduojama 5V – 32V) |
| Išėjimo įtampa | 5V – 35V (reguliuojama) |
| Maksimali išėjimo srovė | 4A |
| Konversijos efektyvumas | iki 94% |
| Perjungimo dažnis | 400KHz |
| Įtampos reguliavimo tikslumas | ±0,5% |
| Apkrovos reguliavimas | ±0,5% |
| Išėjimo pulsavimai | ≈50mV (priklauso nuo apkrovos) |
| Suvartojimas tuščiąja eiga | 18mA (5V įėjimas, 8V išėjimas) |
| Triukšmo filtravimas | Integruotas 0,1µF kondensatorius |
| Darbinė temperatūra | -40°C ~ +85°C |
| Keitiklio tipas | DC-DC didinantis (Boost) |
Naudojimo instrukcija

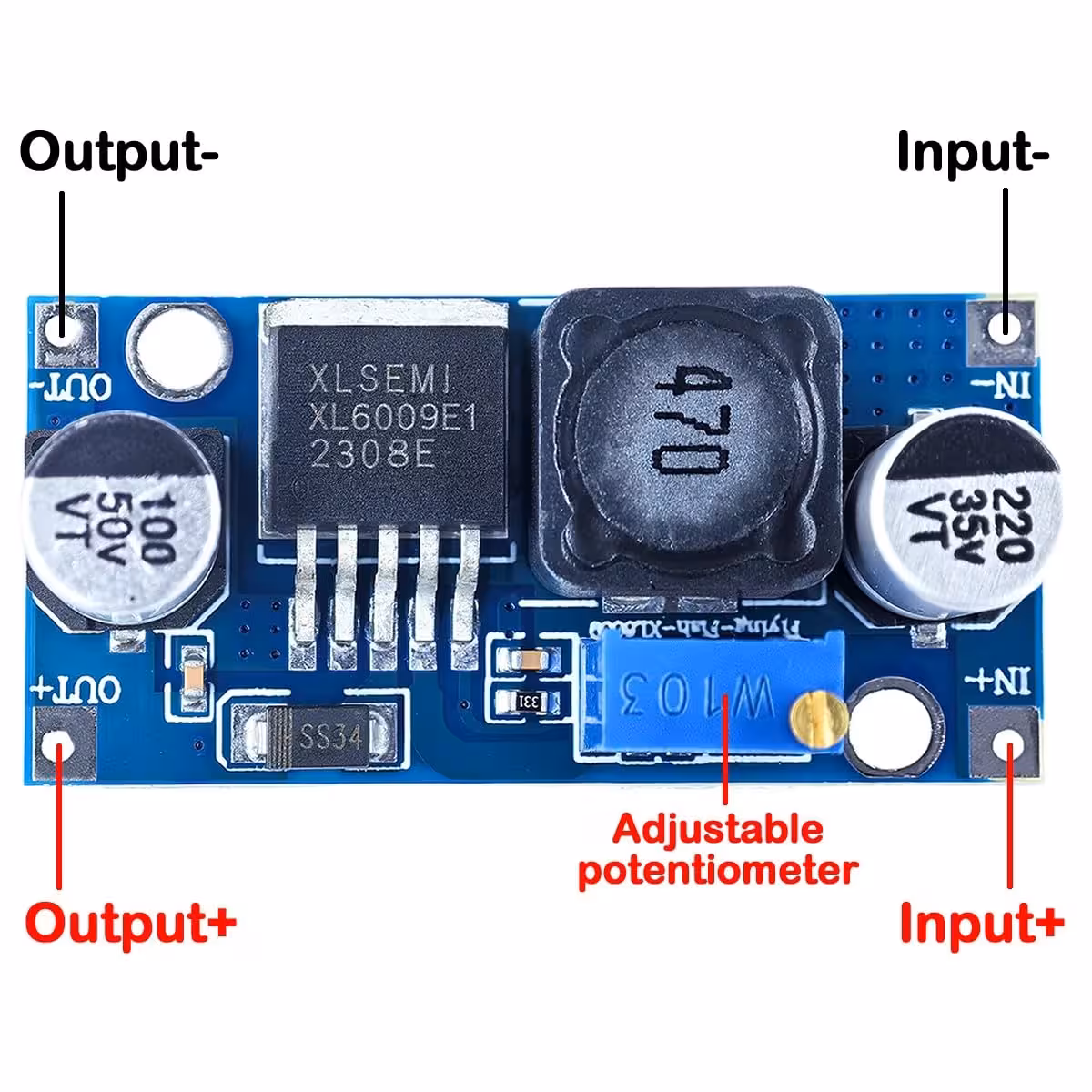

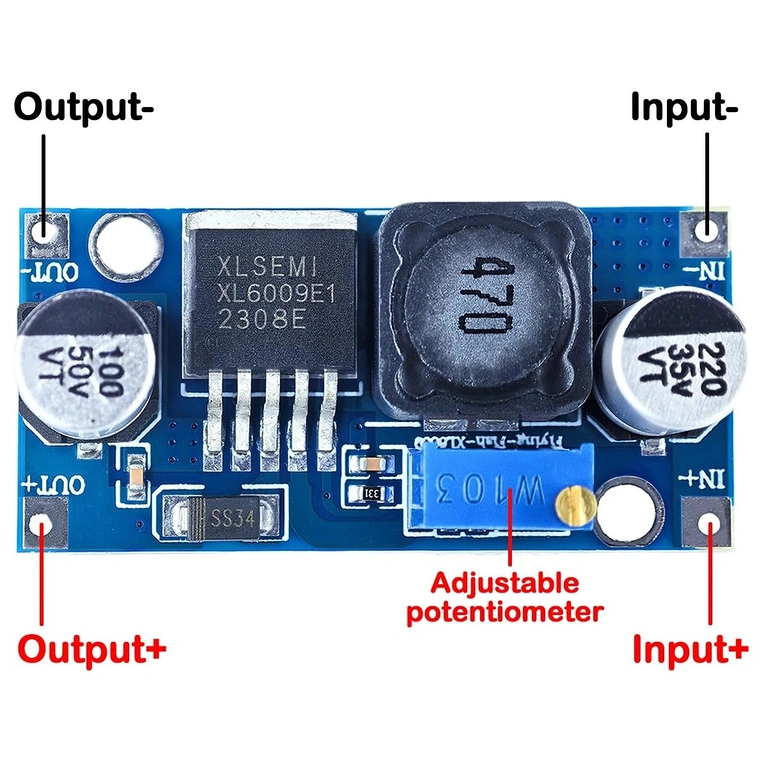

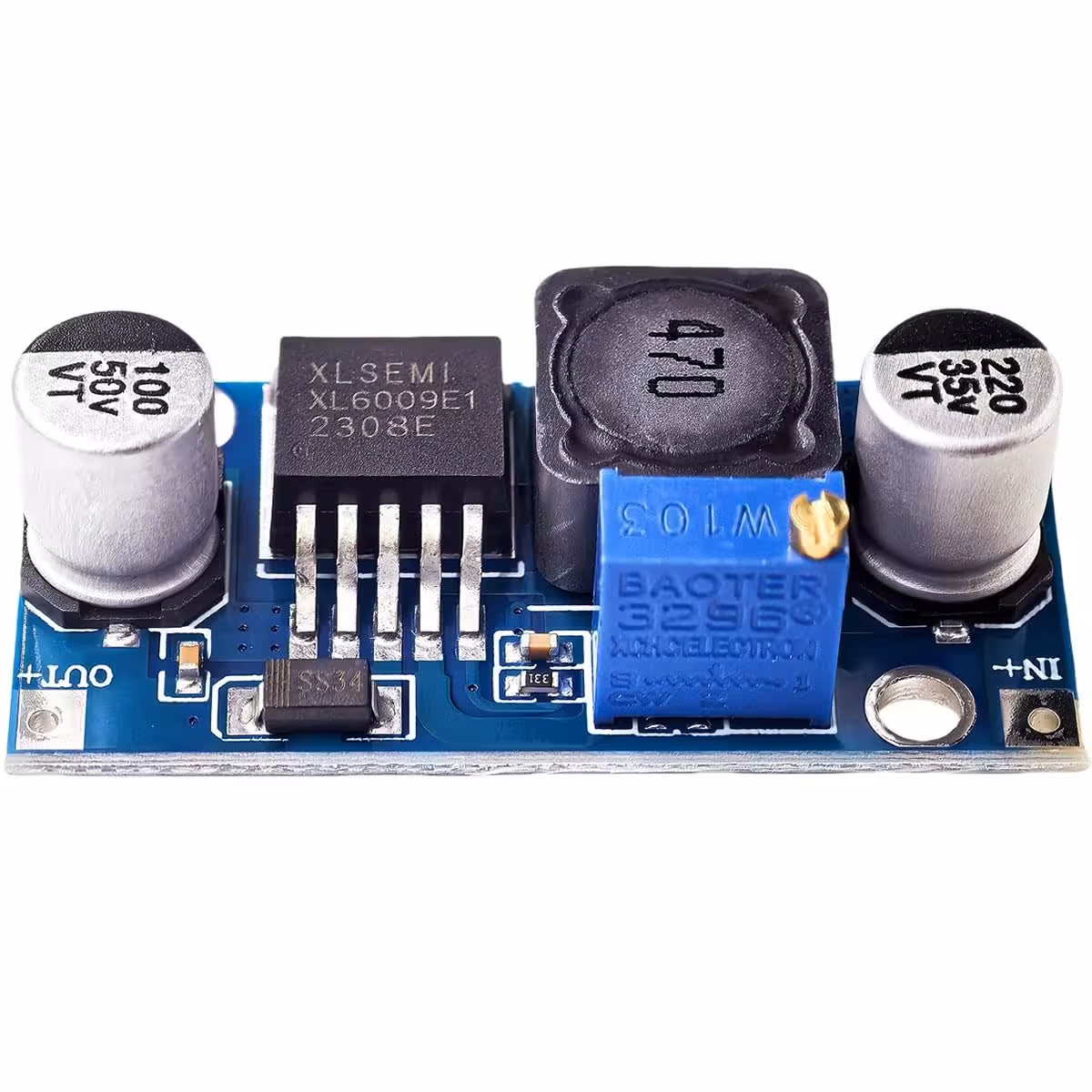

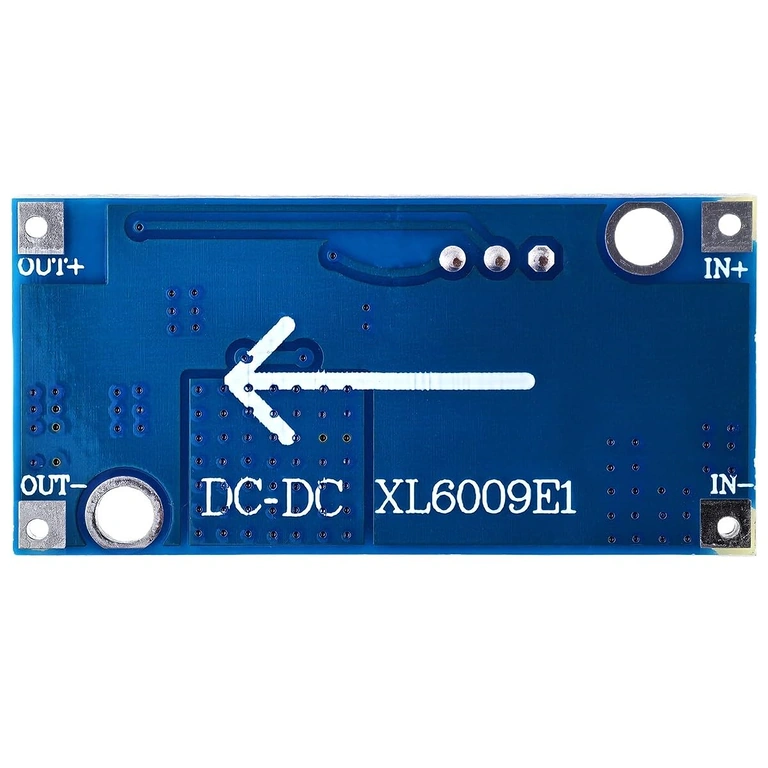

- Prijunkite DC maitinimo šaltinį prie modulio įėjimo gnybtų (IN+ ir IN-).
- Prieš prijungdami apkrovą, pasukite daugiasūkį potenciometrą iki galo prieš laikrodžio rodyklę, kad nustatytumėte minimalią įtampą.
- Prijunkite multimetrą prie išėjimo gnybtų (OUT+ ir OUT-), kad realiuoju laiku stebėtumėte įtampą.
- Lėtai sukite potenciometrą pagal laikrodžio rodyklę, kol multimetre pamatysite norimą išėjimo įtampą.
- Prijunkite apkrovą ir patikrinkite įtampos stabilumą. Jei reikia, šiek tiek pakoreguokite.
- Užtikrinkite, kad išėjimo įtampa būtų bent 1V aukštesnė už įėjimo įtampą, kad keitiklis veiktų tinkamai.
- Jei srovė artėja prie 4A, rekomenduojame ant integrinio grandyno uždėti nedidelį radiatorių arba užtikrinti gerą oro cirkuliaciją.
Pakuotės turinys

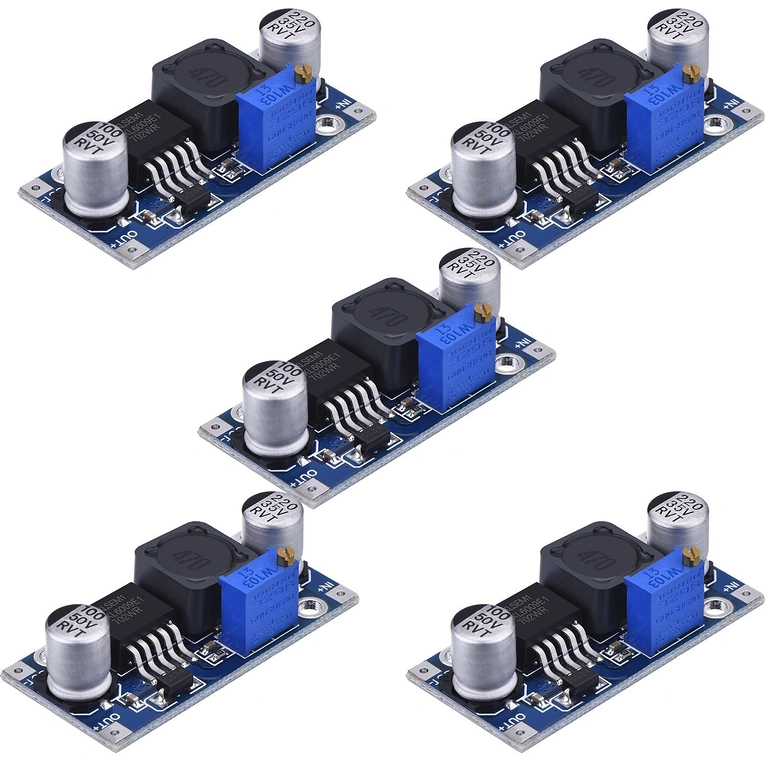

- 5 x XL6009 DC-DC didinantis (Boost) keitiklis su reguliuojamu daugiasūkiu potenciometru
Dažniausiai užduodami klausimai
Ar šis XL6009 modulis gali mažinti įtampą (step-down)?
Ne. XL6009 yra tik didinantis (boost) keitiklis – išėjimo įtampa visada turi būti didesnė už įėjimo. Įtampos mažinimui reikalingas atskiras „buck“ (step-down) modulis.
Kuo jis skiriasi nuo LM2577 modulio?
XL6009 užtikrina 4A srovę (palyginti su 3A LM2577), veikia 400KHz dažniu (palyginti su ~52KHz) ir pasižymi mažesniais išėjimo pulsavimais. Rezultatas: daugiau galios, švaresnė įtampa ir didesnis efektyvumas išlaikant panašius matmenis.
Ar galiu maitinti LED juostą ar DC variklį?
Taip. Jis puikiai tinka LED juostoms, mažos galios DC varikliams, Li-Ion baterijų įkrovimui ir kūrimo plokštėms (Arduino, ESP32, Raspberry Pi ir kt.), jei bendra galia neviršija 4A.
Ar reikalingas papildomas aušinimas?
Esant mažesnei nei 2A apkrovai, aušinimas nėra būtinas. Jei apkrova artėja prie 4A, rekomenduojame naudoti nedidelį radiatorių arba užtikrinti gerą vėdinimą.
Ar išėjimo įtampa išlieka stabili kintant apkrovai?
Taip. ±0,5% apkrovos reguliavimas užtikrina, kad įtampa nešokinės net ir staiga pasikeitus srovės suvartojimui, o tai ypač svarbu jautriems mikrokontroleriams.
