BMS 1S 10A moduliai – patikima Li-ion 18650 ir LiPo baterijų apsauga jūsų DIY projektams
Kuriate „powerbank’ą“, atnaujinate seną bateriją ar montuojate 18650 celę į savo įrenginį? Be BMS modulio tarp celės ir grandinės, trumpasis jungimas ar per gili iškrova gali sugadinti akumuliatorių per kelias sekundes. Šis 6 BMS 1S modulių rinkinys yra kompaktiškas, patikimas ir paruoštas naudojimui – tai būtinas komponentas jūsų elektronikos projektams.
Pastaba: Atidžiai laikykitės prijungimo schemos. Poliškumo sumaišymas ar neteisingas sujungimas gali negrįžtamai sugadinti modulį ir apsaugomą akumuliatorių.
Kodėl verta rinktis šį rinkinį? (Pagrindiniai privalumai):
- 4 apsaugos lygiai viename modulyje — apsauga nuo viršįtampio (4.23V), per gilios iškrovos (2.45V), viršsrovio (15A) ir momentinė apsauga nuo trumpojo jungimo.
- DW01 + 8205A grandinė — naudojami patikrinti komponentai, užtikrinantys stabilius apsaugos slenksčius ilgalaikiam naudojimui.
- 10A nuolatinė srovė, 12A pikinė — tinka įrenginiams su didesniu energijos poreikiu: mažiems varikliams, galingam LED apšvietimui ar belaidžiams moduliams.
- Kompaktiški matmenys (35 × 7.6 × 2 mm) — lengvai telpa net ir mažiausiuose korpusuose, kur vietos yra itin mažai.
- 6 vnt. pakuotėje — turėsite atsarginių dalių arba pakaks keliems projektams vienu metu.
- Platus suderinamumas — tinka 18650, 14500, 16340 celėms ir 1S LiPo baterijoms (3.7V).
Techninės detalės ir veikimas

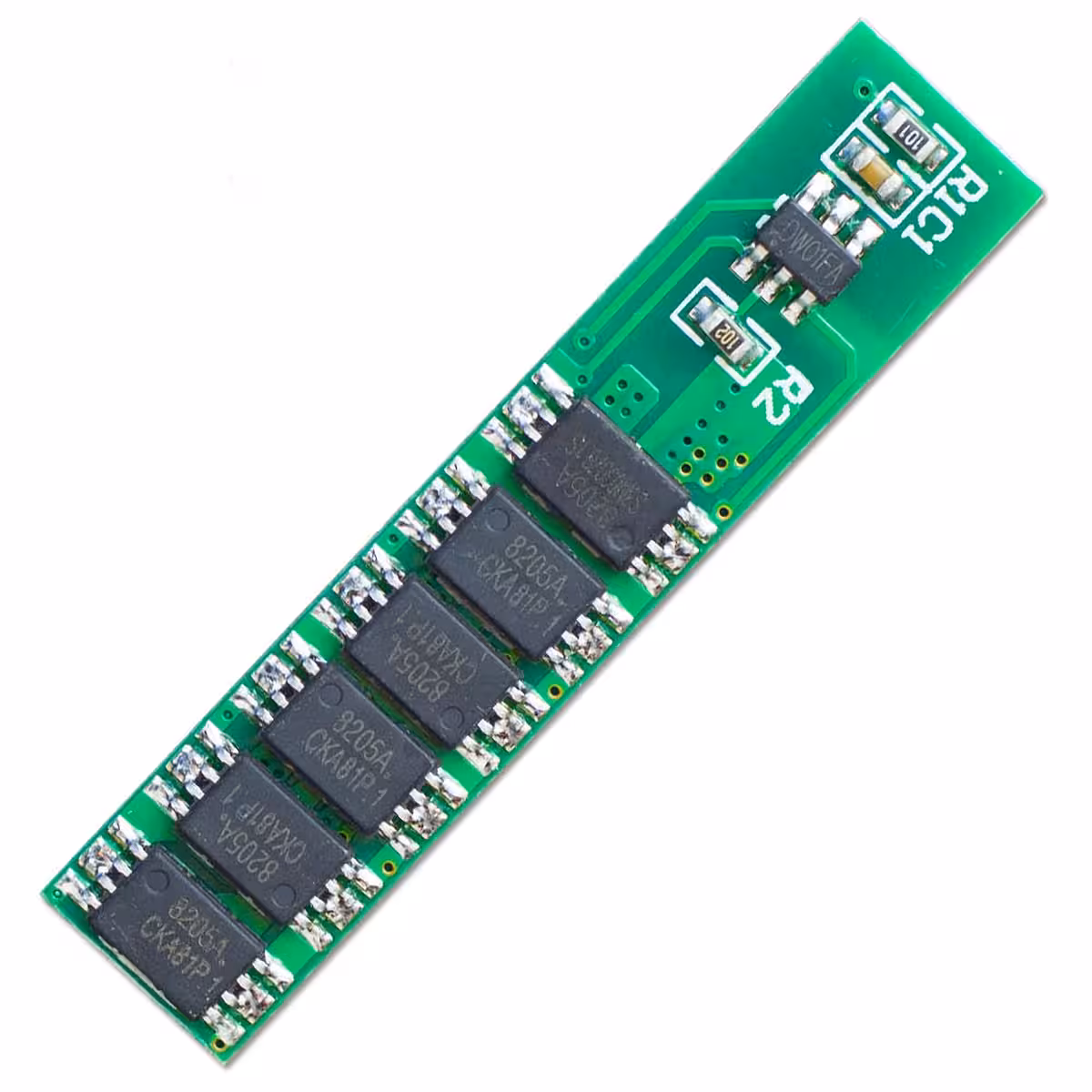

DW01 grandinė nuolat stebi celės įtampą ir siunčia signalą 8205A tranzistoriams, kai įtampa viršija 4.23V (įkrovimo metu) arba nukrenta žemiau 2.45V (iškrovos metu). Apsauga nuo trumpojo jungimo suveikia akimirksniu, nutraukdama srovę ir apsaugodama tiek bateriją, tiek prijungtą įrenginį. Naudojant modulį prie 10A nuolatinės srovės ribos, rekomenduojame užtikrinti minimalią ventiliaciją, kad komponentai neperkaistų.
| Parametras | Vertė / Detalė |
|---|---|
| Celių konfigūracija | 1S (viena celė) |
| Nominali baterijos įtampa | 3.7V (Li-ion / LiPo) |
| Nominali darbinė srovė | 10A |
| Maksimali srovė (pikinė) | 12A |
| Viršsrovio aptikimo slenkstis | 15A |
| Apsauga nuo viršįtampio | 4.23V ±0.05V |
| Apsauga nuo per gilios iškrovos | 2.45V ±0.1V |
| Apsauga nuo trumpojo jungimo | Taip (momentinis atjungimas) |

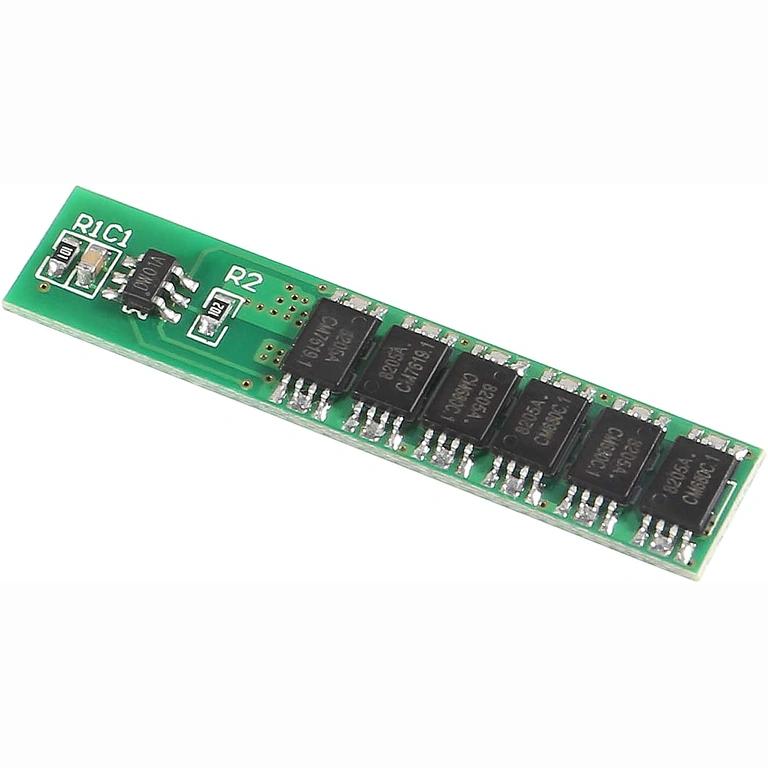

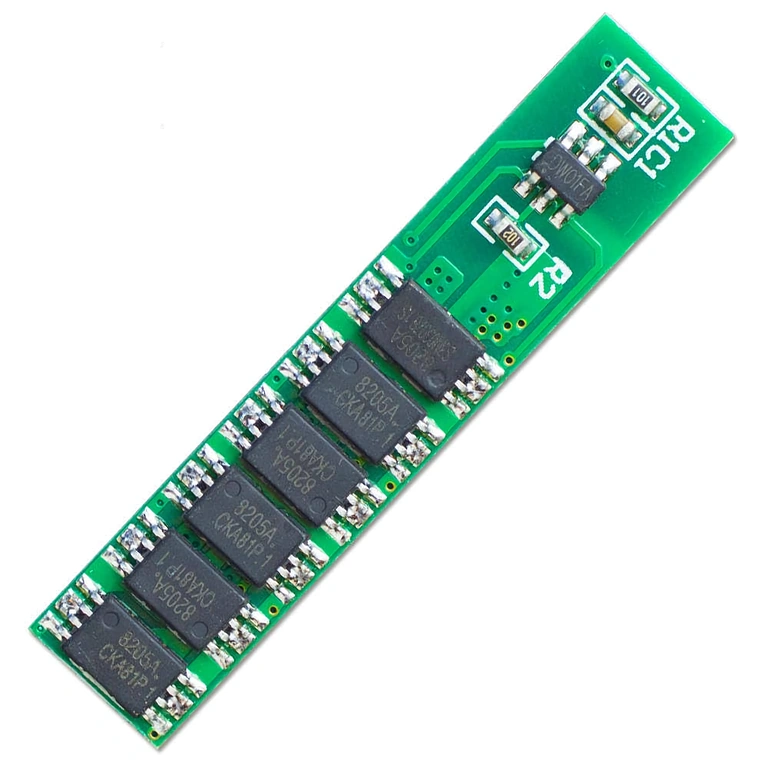

| Integruota grandinė | DW01 + 8205A |

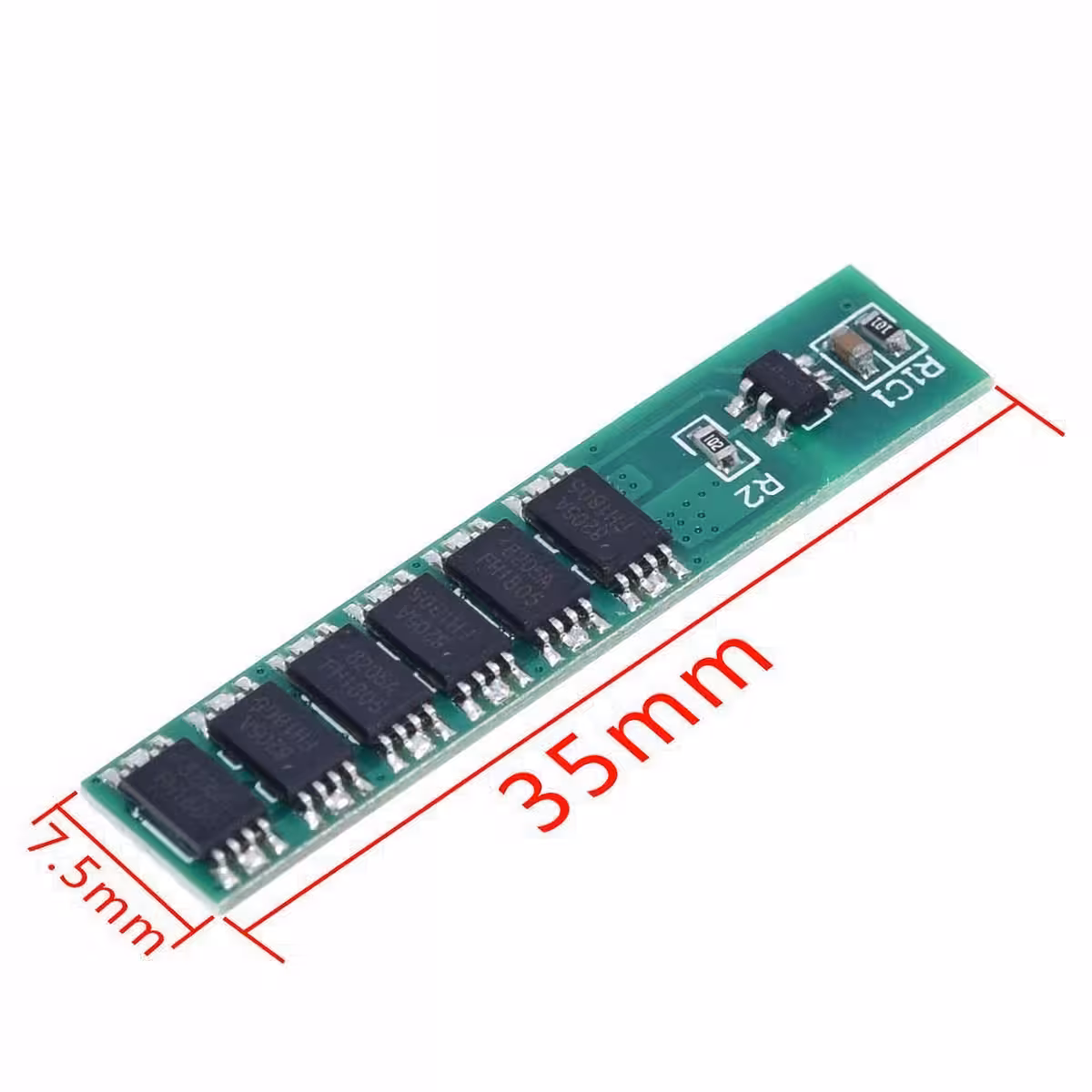

| Modulio matmenys | 35 × 7.6 × 2 mm |

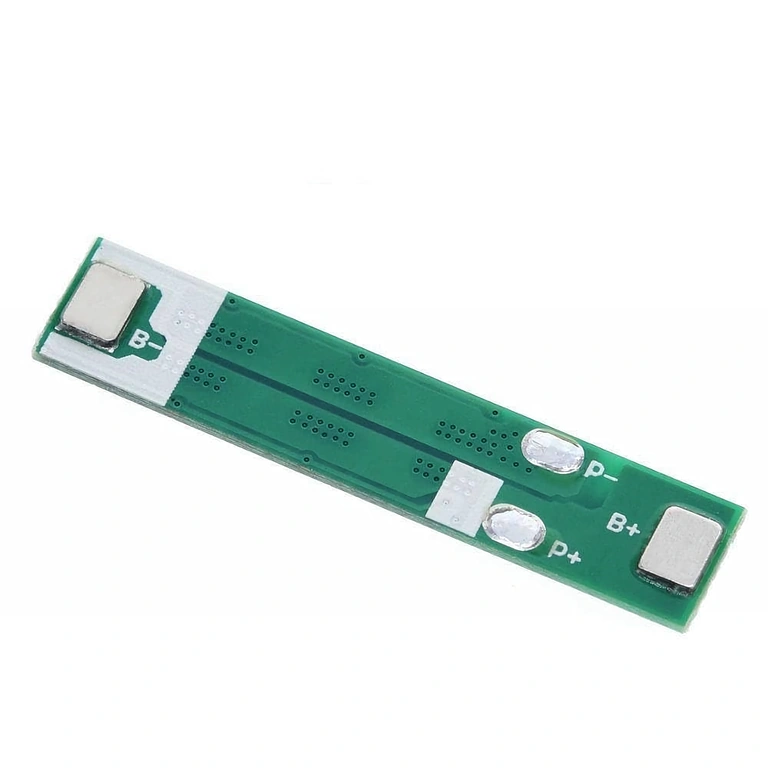

| Jungtys | B+ (bat+), B- (bat-), P+ (išėjimas+), P- (išėjimas-) |
| Suderinamumas | 18650, 14500, 16340, LiPo 1S |
| Kiekis rinkinyje | 6 moduliai |

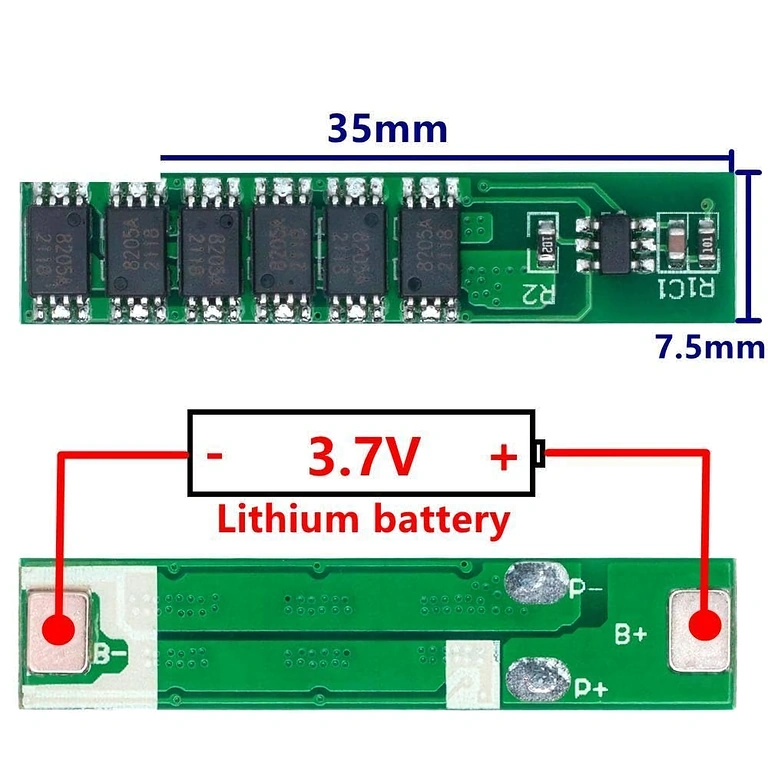

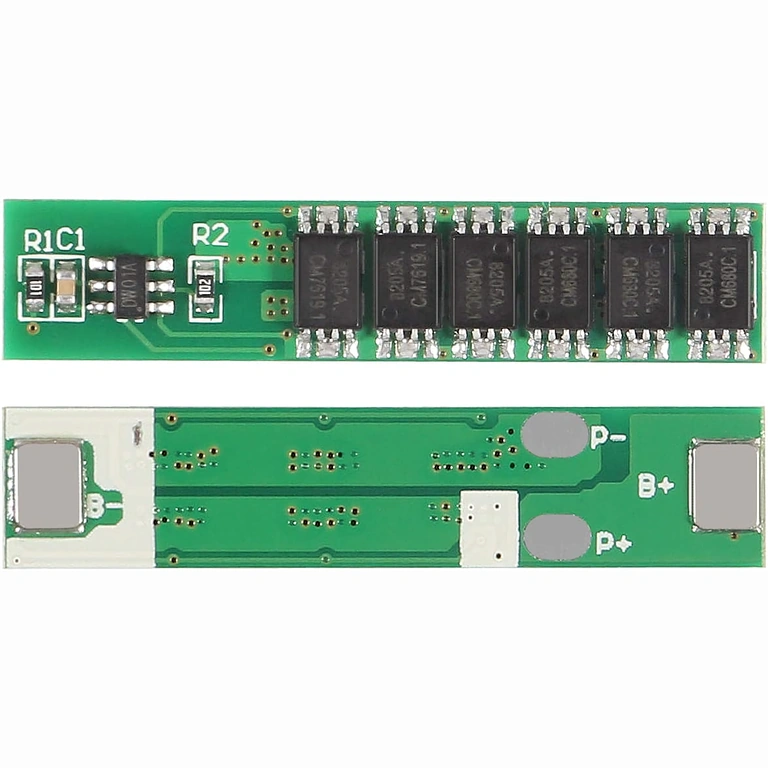

Prijungimo ir naudojimo instrukcija
- Prijunkite B+ prie Li-ion arba LiPo celės teigiamo poliaus.
- Prijunkite B- prie celės neigiamo poliaus.
- Prijunkite P+ prie apkrovos arba įkroviklio teigiamo laido.
- Prijunkite P- prie apkrovos arba įkroviklio neigiamo laido.
- Prieš prijungdami maitinimą, būtinai patikrinkite poliškumą – atvirkštinis sujungimas visam laikui sugadins modulį.
- Neviršykite 10A nuolatinės srovės, kad išvengtumėte perkaitimo.

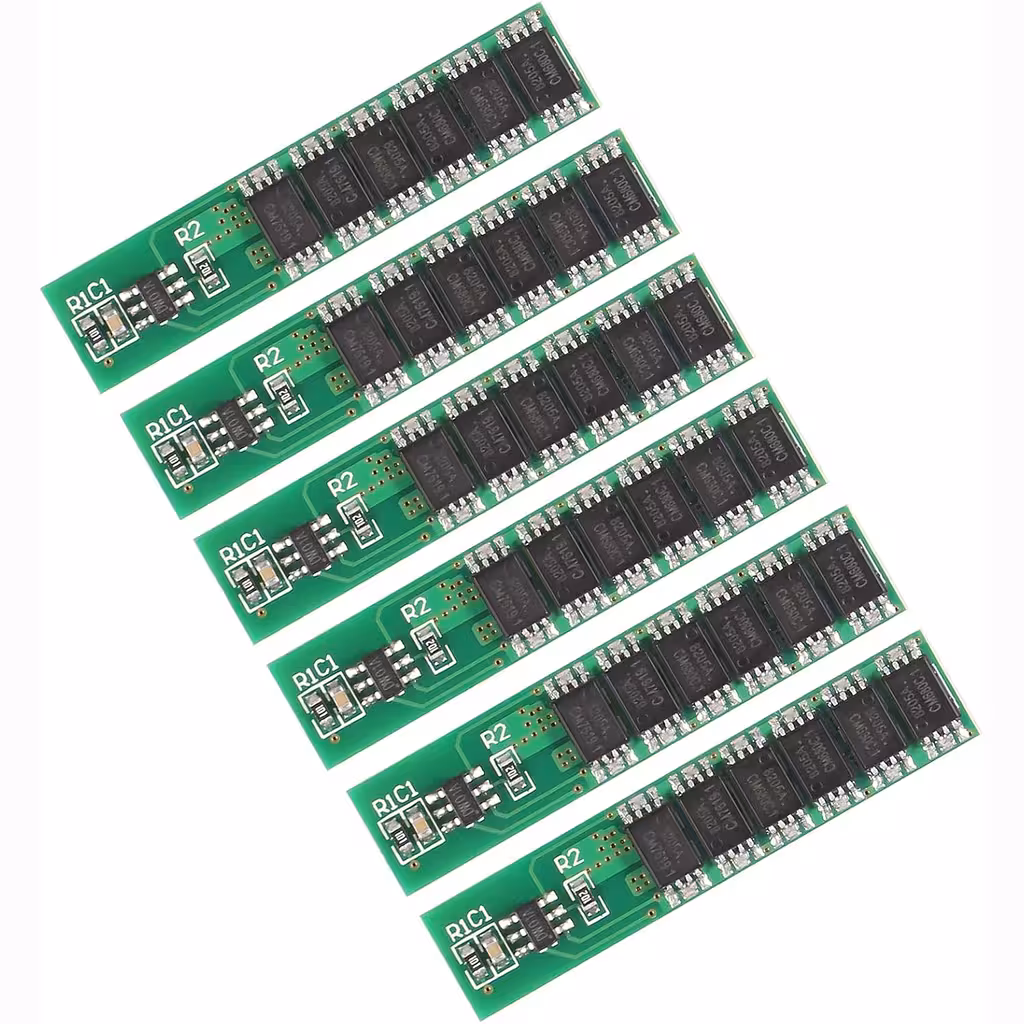

Pakuotės turinys
- 6 × BMS 1S 18650 3.7V 10A apsaugos modulis (DW01 + 8205A)
Dažniausiai užduodami klausimai
Ar modulis veikia su bet kokia 18650 Li-ion cele, įskaitant didelės talpos (3000–3500 mAh)?
Taip. Modulis apsaugo bet kokią 3.7V nominalios įtampos 1S konfigūracijos celę, nepriklausomai nuo jos talpos. Tinka 18650, 14500, 16340 ar 1S LiPo baterijoms.
Ar galima vienu metu krauti ir naudoti bateriją per tą patį modulį?
Modulis turi bendrą prievadą (P+/P-) abiem operacijoms. Nerekomenduojame vienu metu prijungti įkroviklio ir apkrovos be papildomos atskyrimo grandinės, nes tai gali sukelti nenuspėjamą apsaugos veikimą.
Kaip atstatyti modulį po trumpojo jungimo apsaugos suveikimo?
Pašalinkite trumpojo jungimo priežastį, tada prijunkite įkroviklį arba trumpam atjunkite ir vėl prijunkite bateriją. Modulis automatiškai grįš į normalų darbo režimą.
Ar reikalingas radiatorius, jei modulis naudojamas prie 8–9A nuolatinės srovės?
Naudojant iki 10A srovę ir esant minimaliai ventiliacijai, radiatorius nėra būtinas. Jei dirbate arti maksimalios ribos karštoje aplinkoje arba visiškai uždaroje dėžutėje, rekomenduojame užtikrinti oro cirkuliaciją, kad temperatūra išliktų saugiose ribose.
