DC saulės energijos skaitiklis 0–200V — 9 realaus laiko parametrai jūsų fotovoltinėms sistemoms, baterijoms ir autonominiam (off-grid) tinklui
Nežinote tikslaus savo sistemos energijos suvartojimo ar gamybos rodiklių? Be specializuoto skaitiklio tenka pasikliauti tik apytiksliais skaičiavimais. Šis DC saulės energijos skaitiklis vienu žvilgsniu pateikia visą svarbiausią informaciją: įtampą, srovę, galią, kWh, Ah bei vidinę varžą. Visi duomenys aiškiai matomi apšviečiamame LCD ekrane.
Pastaba: Jei sistemos įtampa yra mažesnė nei 8V DC, ekrano veikimui reikalingas išorinis maitinimo šaltinis.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):

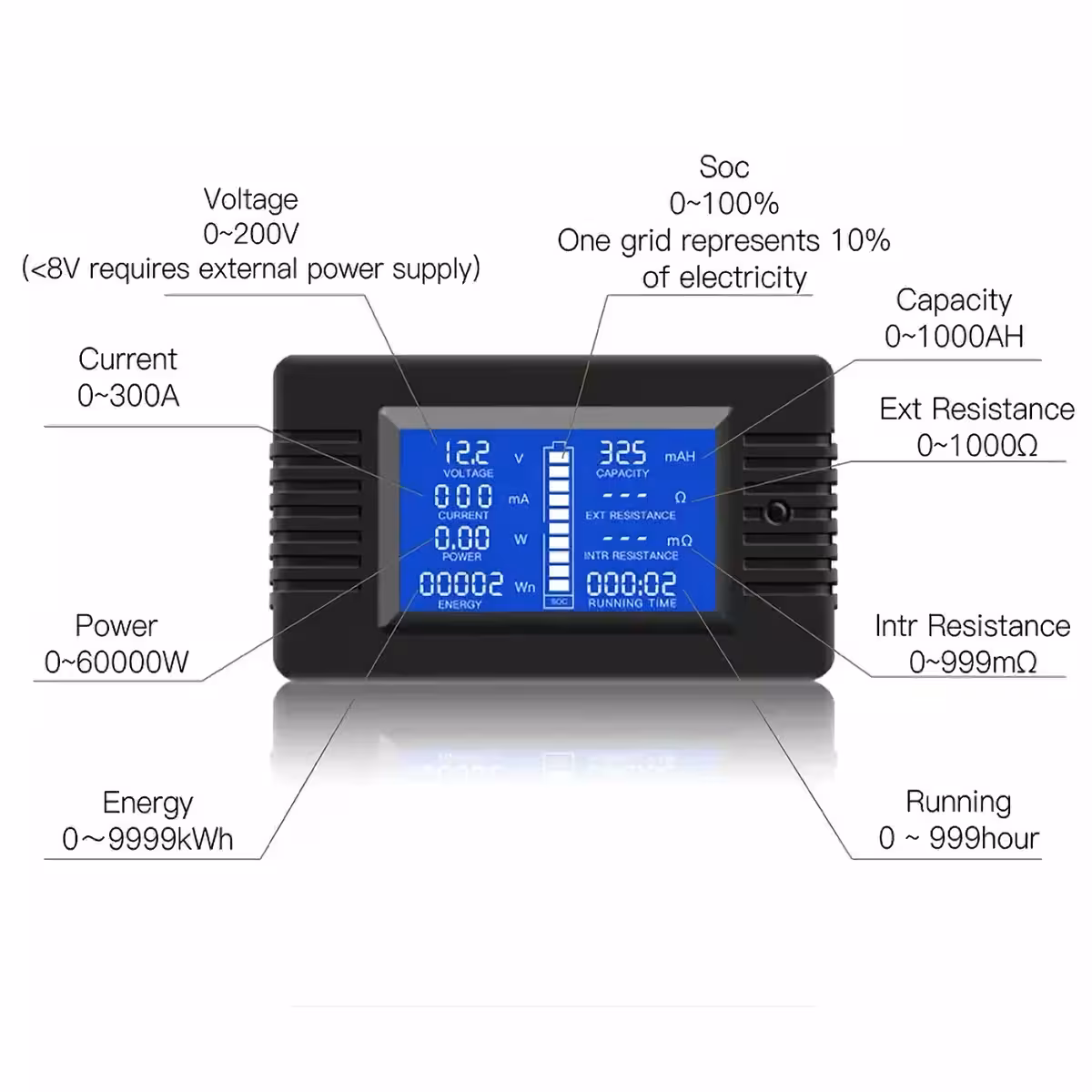

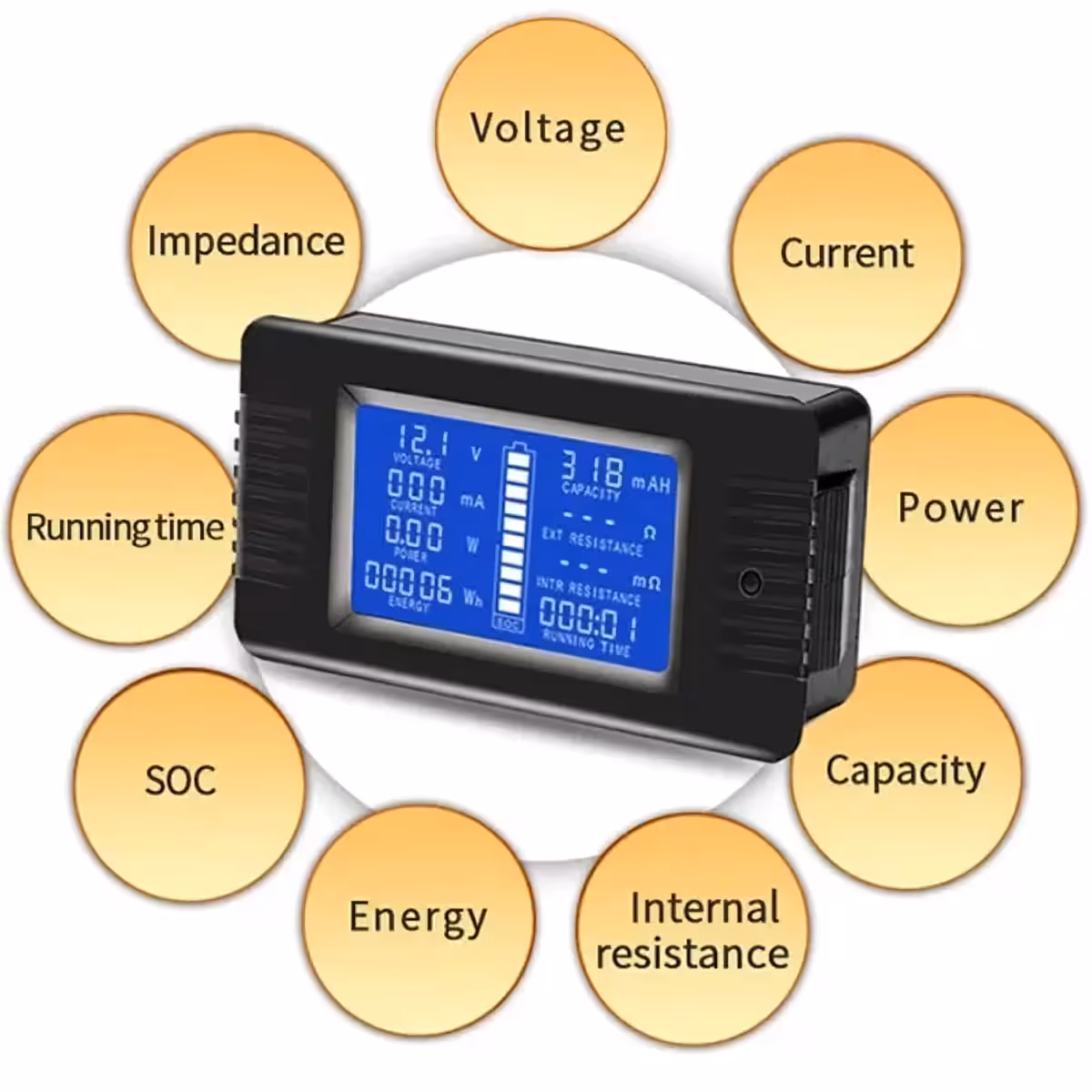

- 9 parametrai vienu metu — ekrane matysite įtampą, srovę, galią, kWh, Ah, vidinę varžą, impedansą, veikimo laiką ir grafinę iškrovos skalę be būtinybės perjunginėti meniu.
- Pasirinkite 100A arba 300A versiją — 100A modelis puikiai tinka gyvenamosioms sistemoms, o 300A versija skirta pramoniniams įrenginiams ar didelės talpos baterijų blokams.
- Tikslus matavimas nuo 20mA ir 0,2W — nepraleiskite net menkiausių detalių, įskaitant budėjimo režimu veikiančio inverterio sąnaudas.
- Energijos skaitiklis 0–9999 kWh su 1Wh raiška — stebėkite gamybą ar suvartojimą mėnesių mėnesius be būtinybės rankiniu būdu nustatyti duomenis iš naujo.
- Veikia nuo 12V iki 200V DC — suderinamas su įvairiomis konfigūracijomis: automobilių akumuliatoriais, 48V autonominėmis sistemomis ar nuosekliai sujungtais saulės moduliais.
- 10 pakopų grafinė iškrovos skalė — akimirksniu matykite baterijos įkrovos lygį be sudėtingų skaičiavimų ar papildomų programėlių.
- Vidinės varžos matavimas (0–999mΩ) — diagnozuokite tikrąją baterijos būklę, o ne tik paviršinę įtampą.
Techninės detalės ir našumas
Skaitiklis skirtas išskirtinai nuolatinės srovės (DC) grandinėms ir palaiko įtampą iki 200V bei galią iki 60 000W — tai užtikrina pakankamą našumą vidutinėms ir didelėms fotovoltinėms sistemoms. Vidinės varžos ir impedanso funkcijos leidžia daugiau nei paprastas voltmetras: jos padeda nustatyti, ar baterija sensta, ar jungtyse atsirado nuostolių. Veikimo laikas su apkrova fiksuojamas automatiškai iki 999 valandų, kas itin naudinga analizuojant realius sistemos naudojimo ciklus.
| Parametras | Vertė / Detalė |
|---|---|
| Matuojama įtampa | 0 – 200V DC (žemesnei nei 8V įtampai reikalingas išorinis maitinimas) |
| Matuojama srovė | 0 – 100A arba 0 – 300A (pradeda matuoti nuo 20mA) |
| Galia | 0 – 60 000W (aptinka nuo 0,2W) |
| Vidinė varža | 0 – 999 mΩ |
| Impedansas | 0 – 1000 Ω |
| Baterijos talpa | 0 – 1000 Ah |
| Sukaupta energija | 0 – 9999 kWh (raiška: 1Wh = 0,001 kWh) |
| Baterijos iškrovos skalė | 10 grafinių pakopų (po 10%) |
| Veikimo laikas | 0 – 999 valandos |
| Ekranas | Didelis LCD su apšvietimu |
| Srovės tipas | DC (nuolatinė srovė) |
| Pagrindinis pritaikymas | Saulės elektrinės, 12V/24V/48V baterijos, vėjo jėgainės, kemperiai, pramonė |
Programavimo ir naudojimo instrukcijos

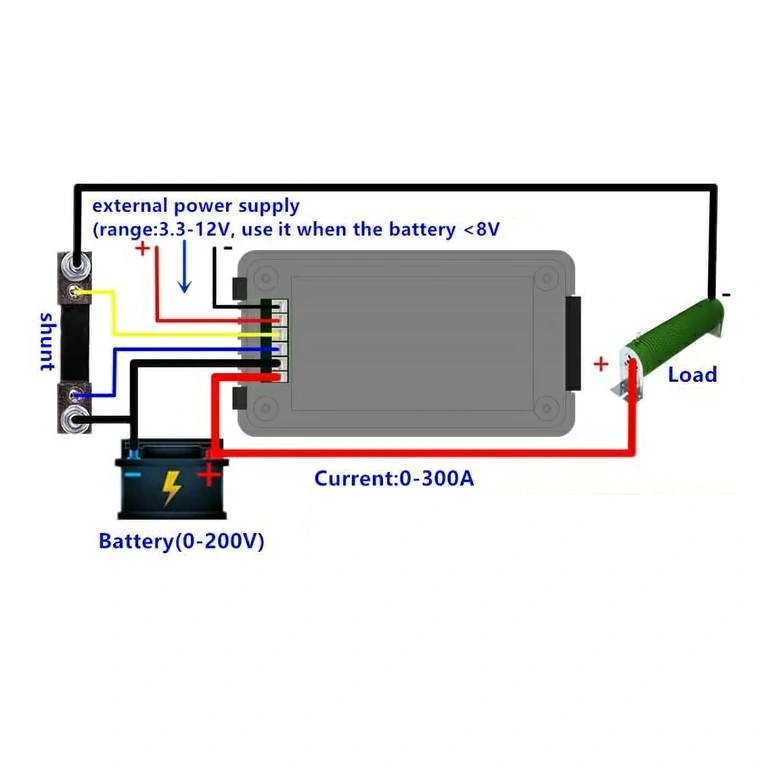

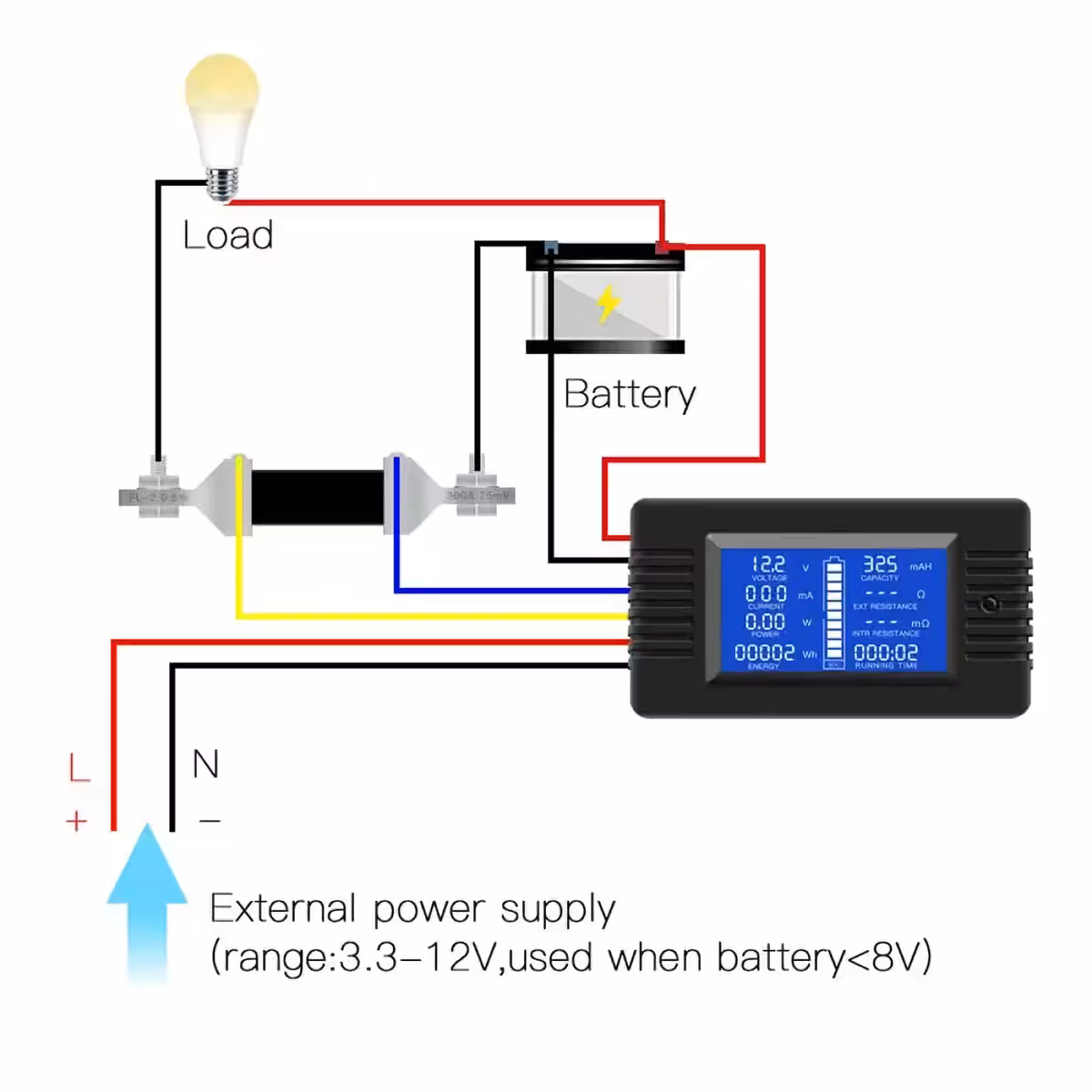

- Prijunkite srovės šuntą nuosekliai su stebima grandine, laikydamiesi teisingo poliškumo.
- Prijunkite įtampos laidus (V+ ir V–) lygiagrečiai su matuojamu šaltiniu ar baterija.
- Jei sistemos įtampa yra mažesnė nei 8V DC, prijunkite išorinį maitinimo šaltinį ekrano veikimui.
- Nustatymų meniu sukonfigūruokite vardinę baterijos talpą (Ah) ir sukalibruokite iškrovos skalę.
- Paleidimo metu atstatykite energijos skaitiklį (kWh) į nulį, kad pradėtumėte stebėseną nuo pradžių.
- Reguliariai tikrinkite jungtis ir neviršykite pasirinkto šunto vardinės srovės (100A arba 300A).
Pakuotės turinys

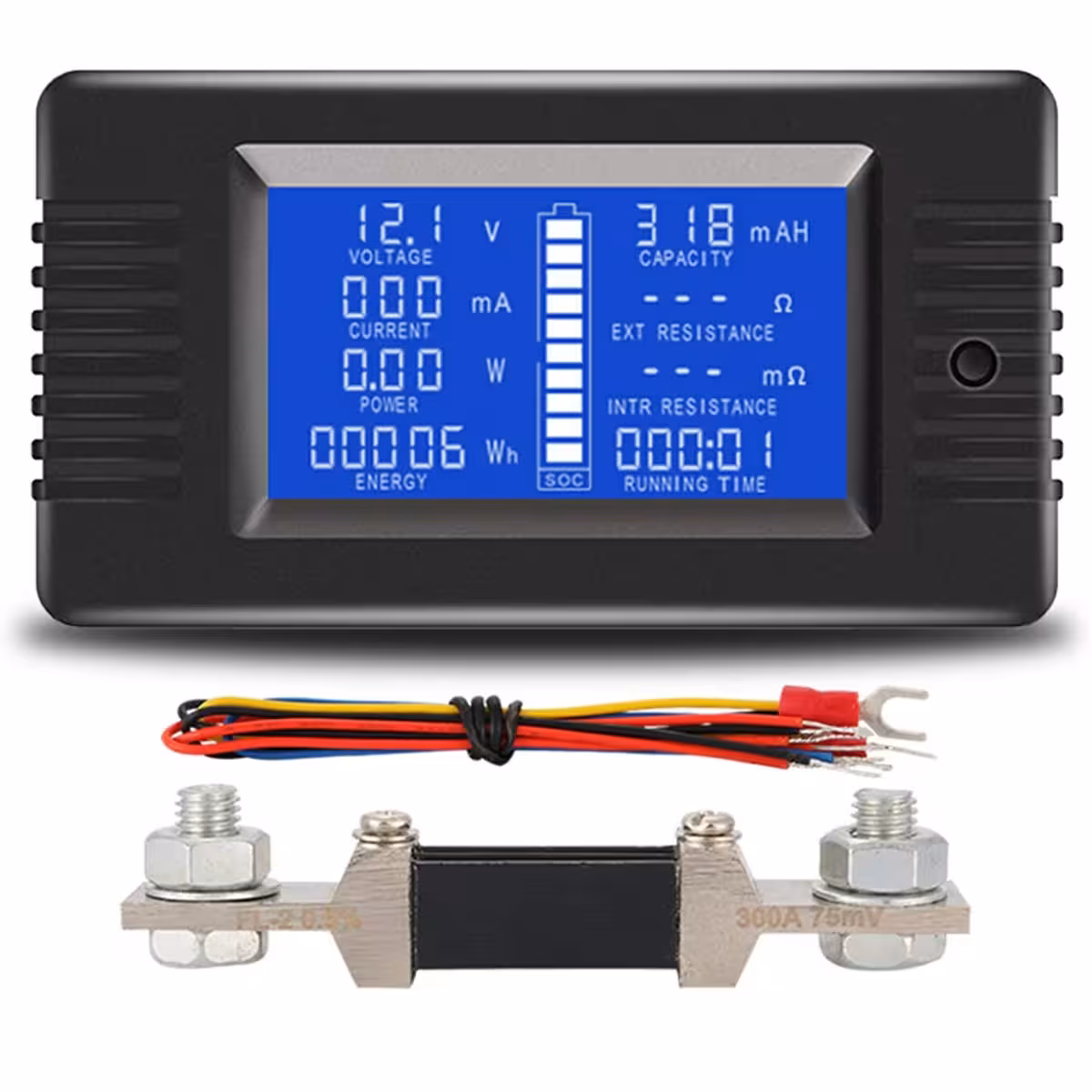

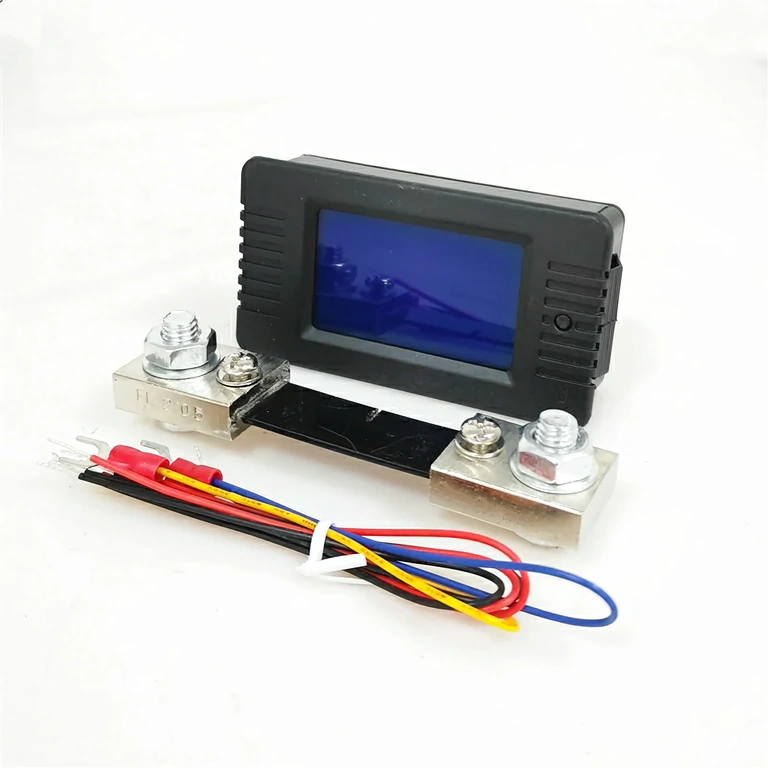

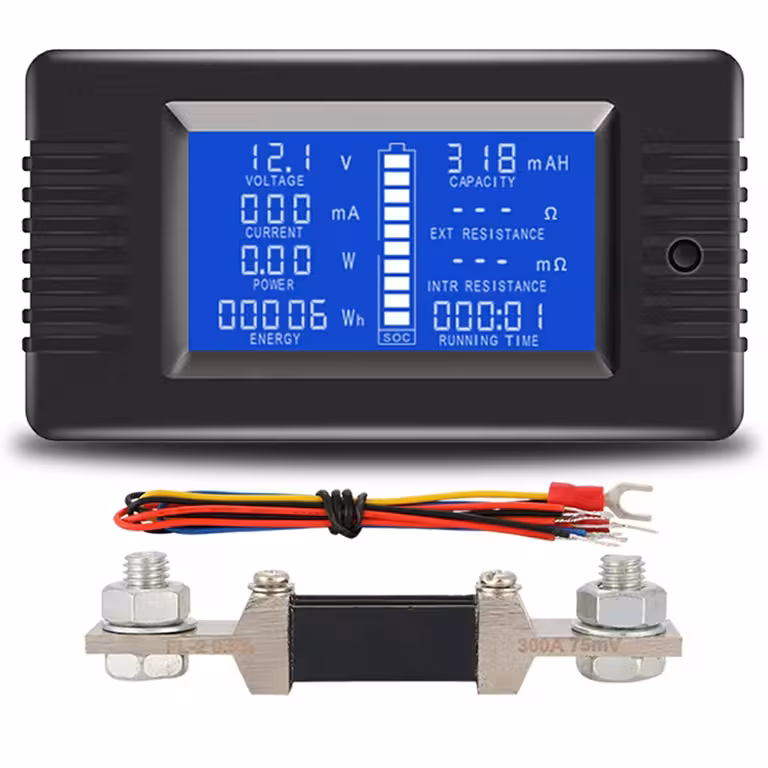

- 1x Daugiafunkcis DC saulės energijos skaitiklis su LCD ekranu
- 1x Srovės šuntas (100A arba 300A, priklausomai nuo pasirinkto modelio)
- Jungiamieji laidai
- Naudojimo instrukcija
Dažniausiai užduodami klausimai
Ar veikia su 48V saulės energijos sistema?
Taip. Skaitiklis palaiko 0–200V DC diapazoną, todėl yra visiškai suderinamas su 12V, 24V, 48V ir kitomis didesnėmis konfigūracijomis, naudojamomis autonominėse ar hibridinėse sistemose.
Kuo skiriasi 100A ir 300A versijos?
Skirtumas yra komplekte esančiame šunte. 100A versija skirta gyvenamosioms sistemoms ir vidutinės talpos baterijoms, o 300A versija rekomenduojama didelės galios sistemoms, galingiems akumuliatorių blokams ar pramoniniam naudojimui.
Ar galiu naudoti automobilių ar jūrinių baterijų testavimui?
Taip. Vidinės varžos matavimas, realios talpos (Ah) nustatymas ir iškrovos grafinė skalė leidžia lengvai diagnozuoti 12V ar 24V baterijų būklę – tiek automobiliuose, tiek laivuose ar stacionariose sistemose.
Ar skaitiklis fiksuoja energiją, kai manęs nėra namuose?
Taip. Skaitiklis nuolat fiksuoja kWh ir veikimo laiką, kol sistema yra maitinama ir grandine teka srovė.
Ar galima montuoti lauke?
Ne tiesiogiai. Prietaisas skirtas naudoti patalpose arba apsaugotose dėžėse. Montuojant lauke, būtina papildoma apsauga nuo drėgmės ir dulkių.
