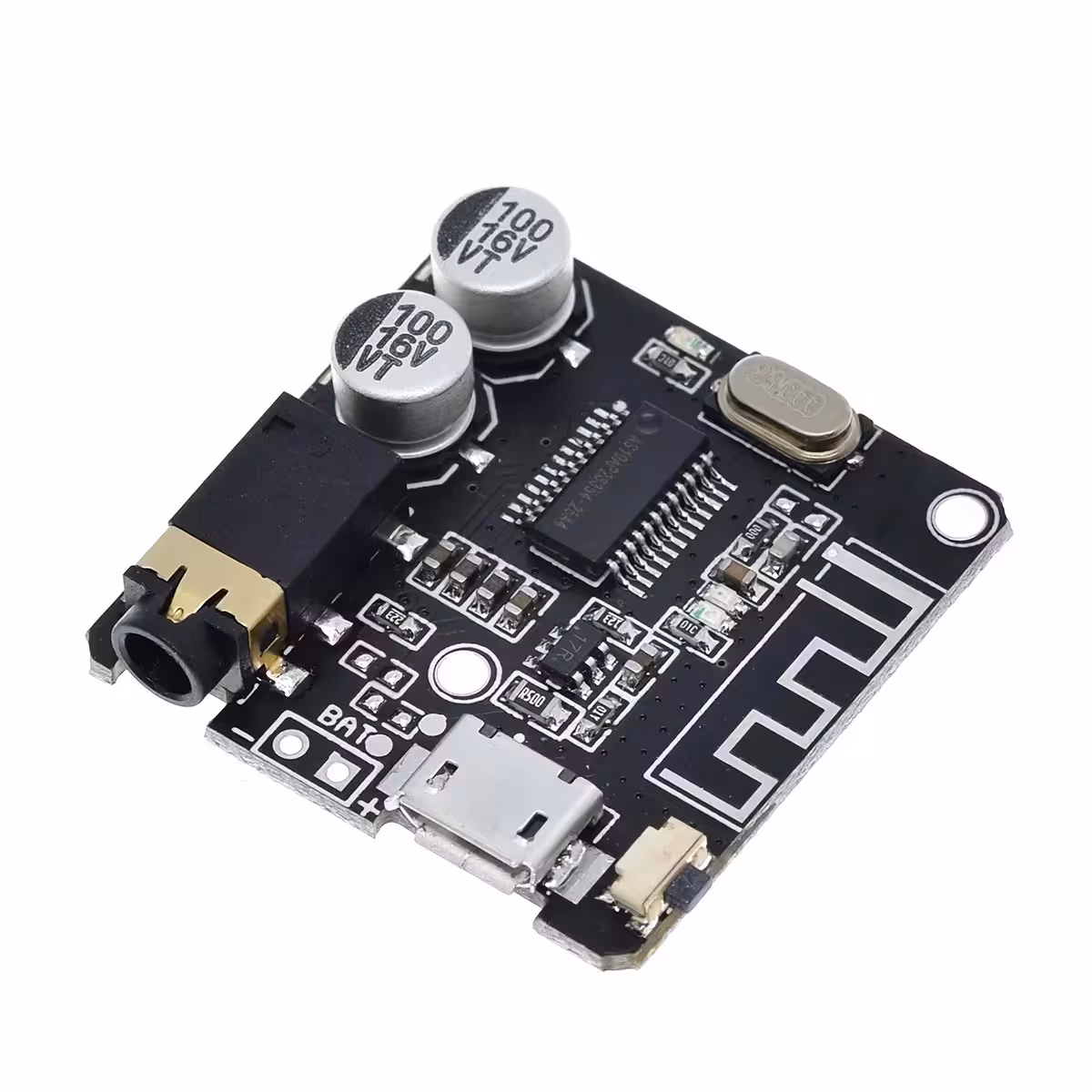

„Bluetooth 5.0“ garso imtuvas VHM-314 – belaidis ryšys bet kurioje sistemoje be sudėtingų modifikacijų
Turite stiprintuvą, muzikos centrą ar automobilinę garso sistemą be „Bluetooth“ funkcijos? Tai išsprendžiama per kelias minutes. VHM-314 modulis bet kokią 3.5 mm lizdo ar R/GND/L kontaktų jungtį paverčia stabiliu belaidžiu ryšiu. Be to, jis atlieka ir išorinės USB garso plokštės funkciją kompiuteriui ar nešiojamam kompiuteriui – jokių tvarkyklių diegti nereikia.
Pastaba: VHM-314 tiekiamas kaip elektroninis modulis (DIY plokštė). Integravimui reikalingos pagrindinės techninės žinios. „Sinilink“ programėlė reikalinga tik naudojant USB garso plokštės režimą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Stabilus „Bluetooth 5.0“ – didesnis veikimo nuotolis ir mažesnė delsa nei BT 4.x versijose; greitas susiejimas su telefonu, planšete ar kompiuteriu.
- Dvi funkcijos viename modulyje – belaidis garso imtuvas ir išorinė USB garso plokštė; nebereikia dviejų atskirų įrenginių.
- „Plug & Play“ „Windows“ sistemoje – prijunkite per „microUSB“ ir sistema automatiškai atpažins įrenginį be jokių papildomų diegimų.
- Dvigubas maitinimas – 3.7–4.2V LiPo baterija mobiliems projektams arba 5V „microUSB“ nuolatiniam maitinimui biure ar automobilyje.
- Lanksti garso išvestis – standartinė 3.5 mm jungtis arba R/GND/L kontaktai tiesioginiam integravimui į PCB ar individualius stiprintuvus.
- Išplėstinis valdymas telefonu – nemokama „Sinilink“ programėlė („iOS“ ir „Android“) suteikia prieigą prie ekvalaizerio ir garso nustatymų veikiant garso plokštės režimu.
Detalės ir našumas
„Bluetooth 5.0“ mikroschema užtikrina švarų ryšį be trikdžių net ir esant didesniam atstumui. Įrenginių sąraše modulis rodomas pavadinimu XY-ABT – jį rasite akimirksniu, be jokių sudėtingų susiejimo procedūrų.
Veikiant USB garso plokštės režimu, garso signalas apdorojamas tiesiogiai per prie kompiuterio prijungtą modulį be pastebimos delsos. „Sinilink“ programėlė leidžia realiuoju laiku reguliuoti garso parametrus tiesiai iš išmaniojo telefono, nelendant į kompiuterio nustatymus.
Dėl kompaktiškų matmenų šis modulis puikiai tinka bet kokiam projektui, kur trūksta vietos – automobilių garso sistemoms, DIY aktyviosioms kolonėlėms ar Hi-Fi sistemoms, kuriose nėra vietos dideliems moduliams.
| Parametras | Vertė / Detalė |
|---|---|
| „Bluetooth“ versija | 5.0 |
| „Bluetooth“ įrenginio pavadinimas | XY-ABT |
| Maitinimo įtampa (baterija) | 3.7V – 4.2V (LiPo) |
| Maitinimo įtampa (USB) | 5V per „microUSB“ jungtį |
| Garso išvestis | 3.5 mm lizdas / R – GND – L kontaktai |
| Papildoma funkcija | Išorinė USB garso plokštė (Sound Card Mode) |
| Valdymo programėlė | „Sinilink“ („iOS“ / „Android“) – nemokama |
| Suderinamumas su PC | „Windows“ – „plug & play“, be tvarkyklių |
| Rekomenduojamas pritaikymas | Automobiliai, Hi-Fi, namų kinas, aktyviosios kolonėlės, PC/nešiojami kompiuteriai |
Programavimo ir naudojimo instrukcijos
- Maitinkite modulį per 5V „microUSB“ jungtį arba prijunkite 3.7–4.2V LiPo bateriją prie tam skirtų kontaktų.
- Įjunkite „Bluetooth“ savo telefone, planšetėje ar kompiuteryje ir įrenginių sąraše ieškokite XY-ABT.
- Susiekite įrenginį ir pradėkite leisti garsą – signalas belaidžiu būdu pasieks sistemą, prijungtą per 3.5 mm lizdą arba R/GND/L kontaktus.
- Norėdami naudoti USB garso plokštės režimą, prijunkite modulį prie kompiuterio „microUSB“ kabeliu – „Windows“ jį atpažins automatiškai be jokių tvarkyklių.
- Įdiekite „Sinilink“ programėlę savo išmaniajame telefone, kad galėtumėte naudotis išplėstiniais garso nustatymais garso plokštės režimu.
- Sistemos nustatymuose pasirinkite garso išvestį ir pagal poreikį reguliuokite garsumą ar ekvalaizerį.
Pakuotės turinys
- 1x „Bluetooth 5.0“ garso imtuvo modulis VHM-314
Dažniausiai užduodami klausimai
Su kokiais įrenginiais veikia VHM-314 modulis?
Su bet kokiu „Bluetooth“ įrenginiu – išmaniuoju telefonu, planšete ar kompiuteriu, nepriklausomai nuo BT versijos (5.0 ar senesnės). Kaip USB garso plokštė veikia su „Windows“ kompiuteriais be jokių papildomų tvarkyklių.
Kaip rasti modulį telefono „Bluetooth“ sąraše?
Jis rodomas pavadinimu XY-ABT. Įsitikinkite, kad modulis turi maitinimą ir telefone įjungtas „Bluetooth“ – įrenginys bus aptiktas per kelias sekundes.
Ar būtina „Sinilink“ programėlė, kad modulis veiktų?
Ne. Programėlė reikalinga tik USB garso plokštės režimui ir išplėstiniams garso nustatymams. Kaip paprastas „Bluetooth“ imtuvas, modulis veikia iškart, be jokių programėlių.
Ar galiu jį sumontuoti automobilyje?
Taip, tai vienas dažniausių naudojimo būdų. Jis prijungiamas prie automobilinio stiprintuvo per 3.5 mm lizdą arba R/GND/L kontaktus ir leidžia muziką belaidžiu būdu tiesiai iš telefono.
Nuotraukų galerija
R*** *****i***k** –
Padariau savo senas kolonėles bevielėmis. Garsas švarus, ryšys netrūkinėja.
