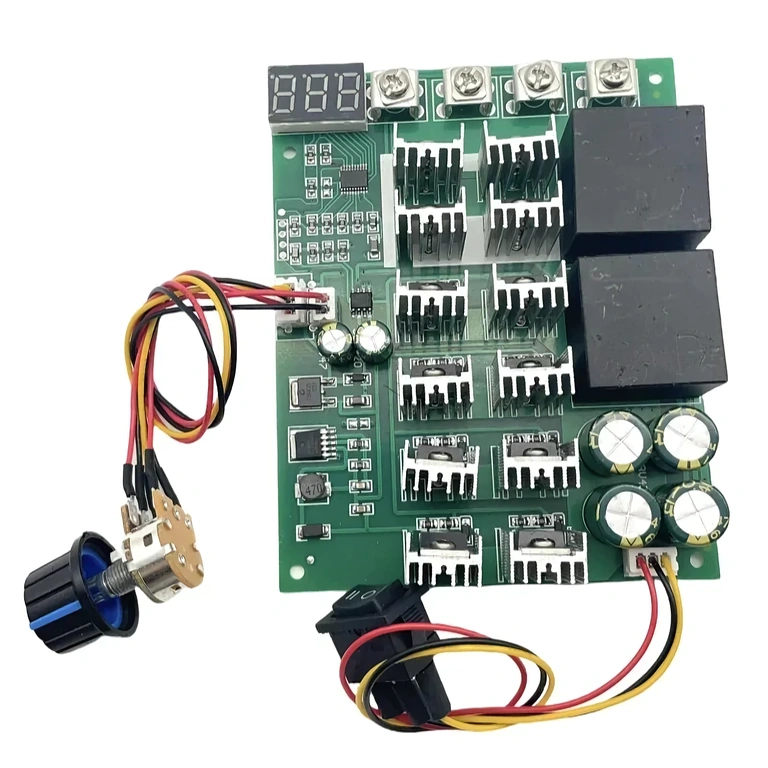

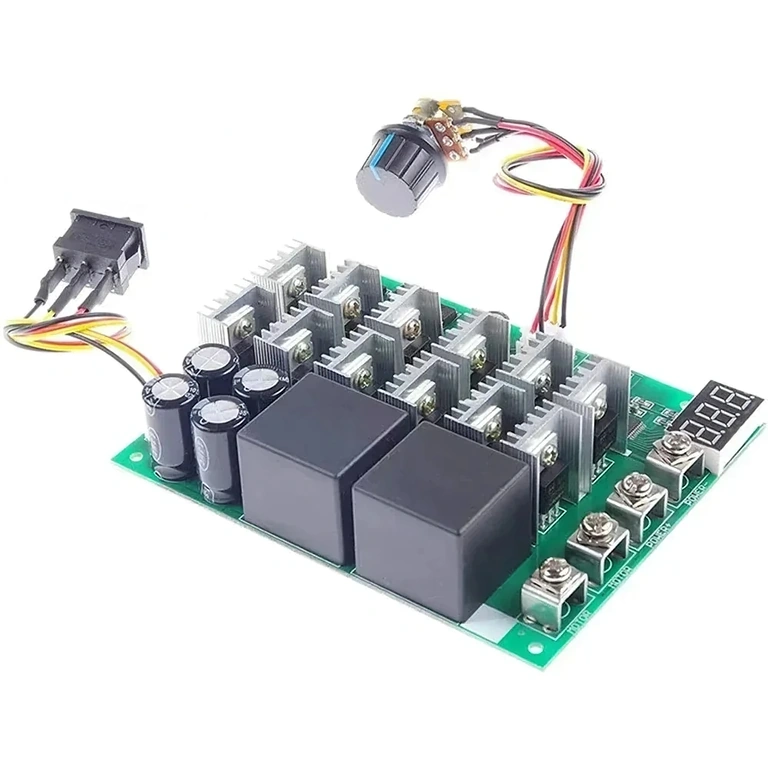

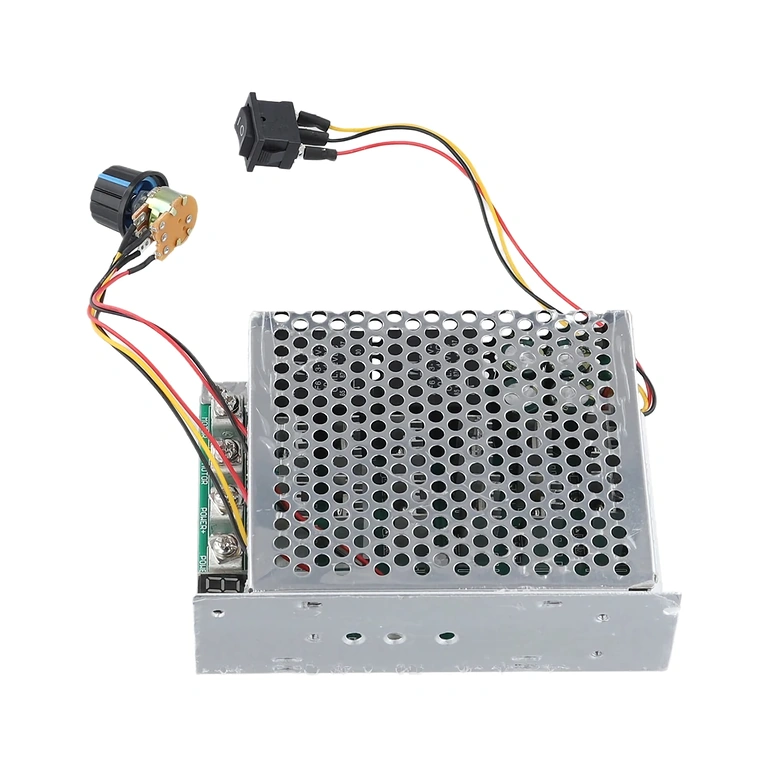

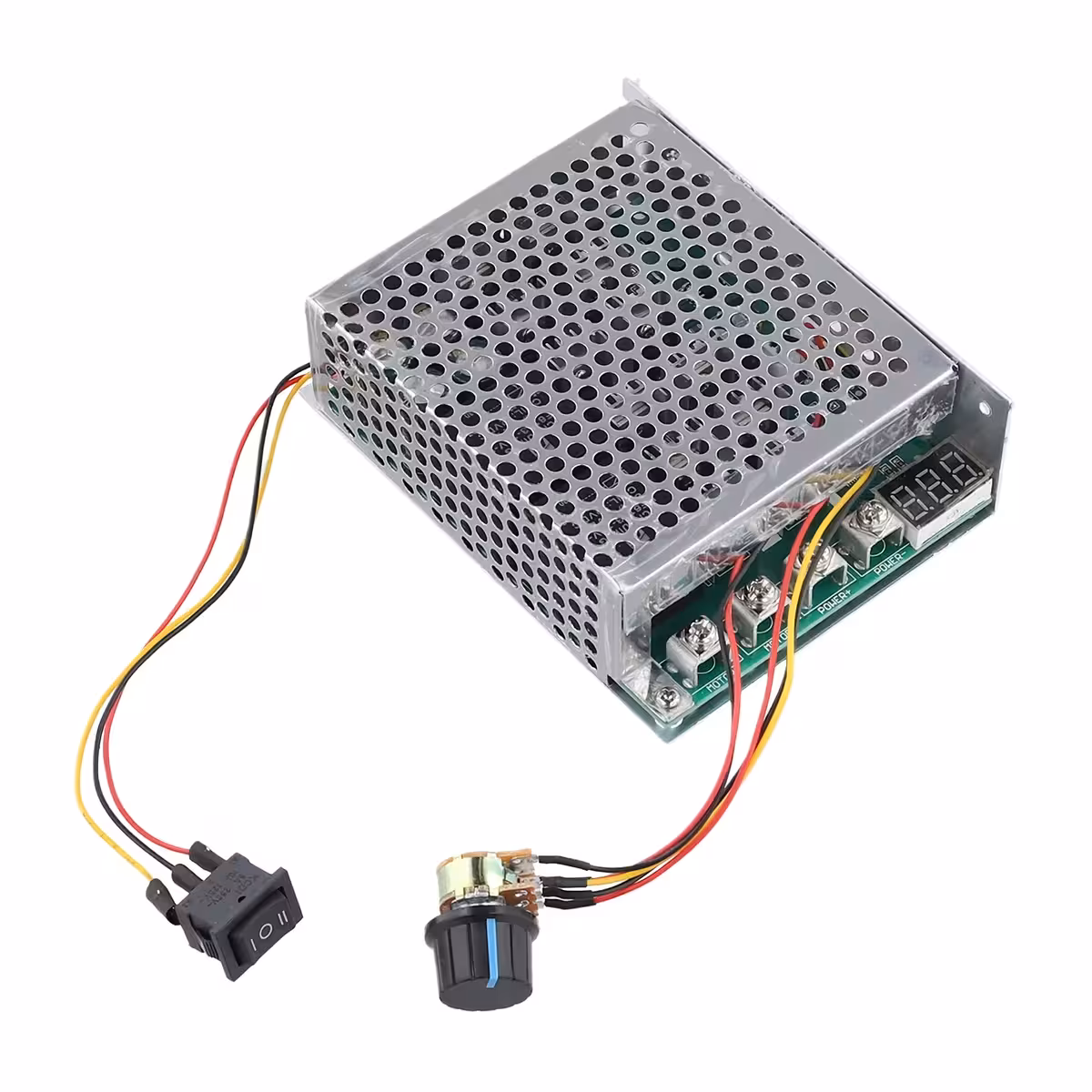

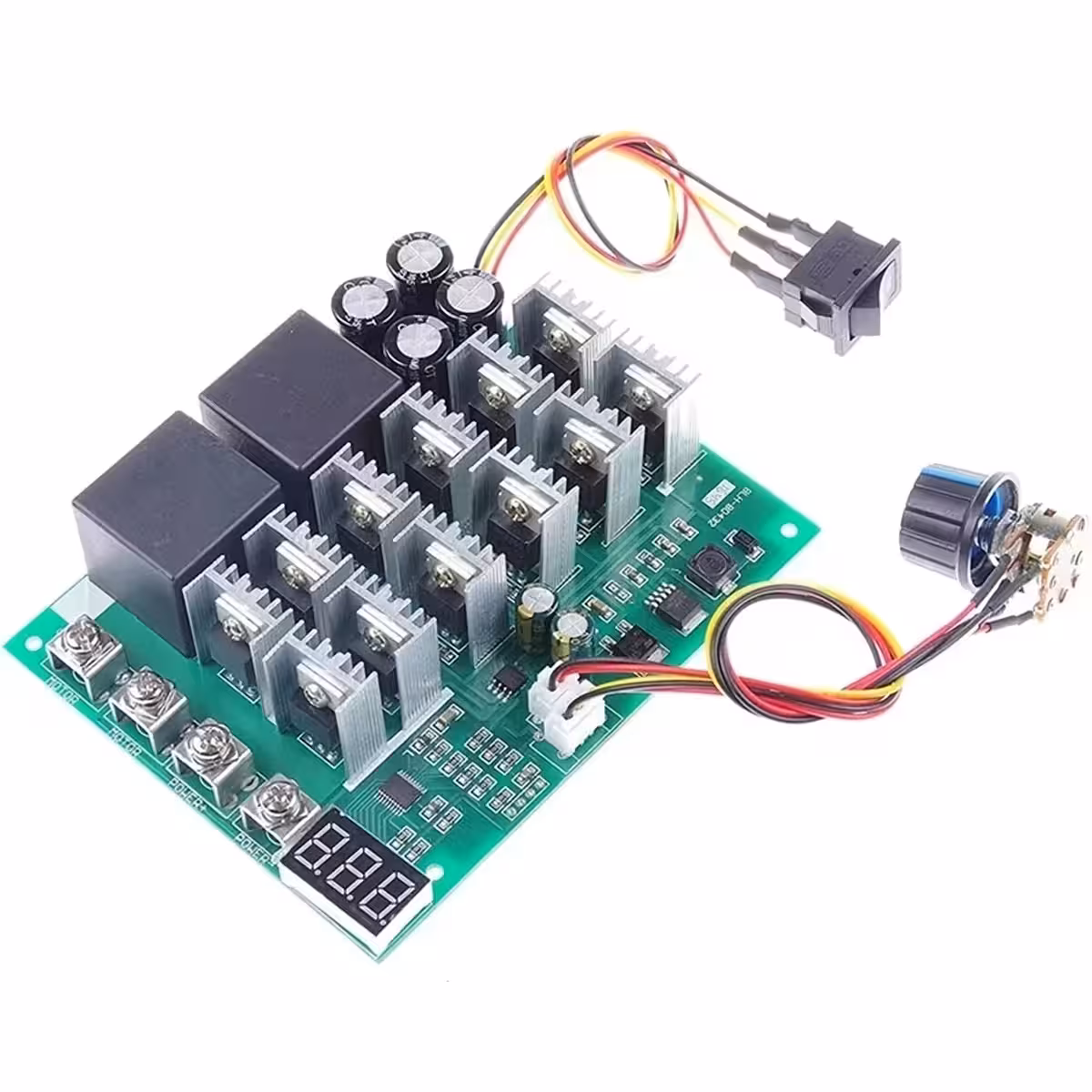

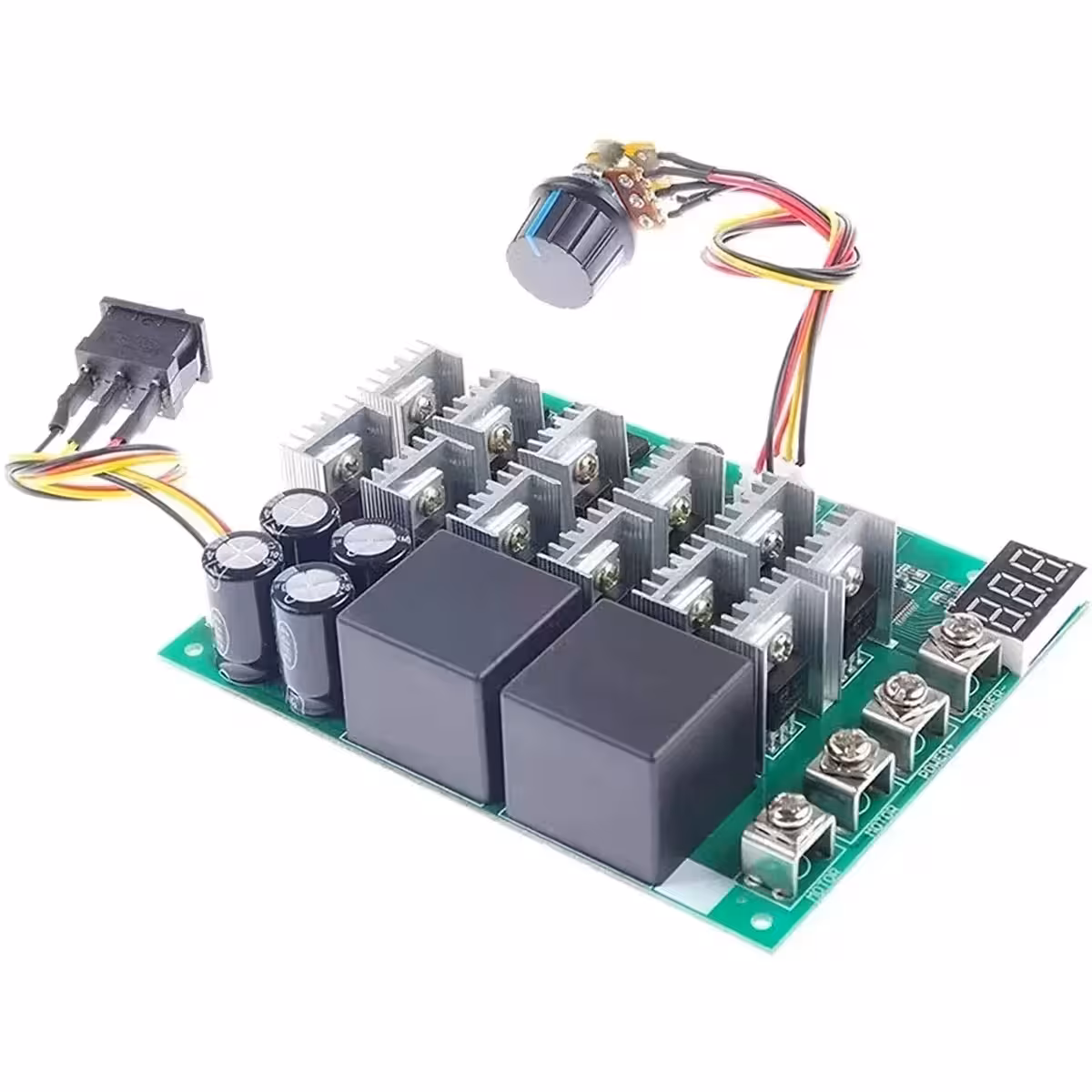

Skaitmeninis PWM valdiklis 60A/100A – tikslus DC variklių ir HHO generatorių valdymas
Ieškote patikimo sprendimo galingam nuolatinės srovės (DC) varikliui valdyti be jokių kompromisų? O gal turite HHO generatorių, kurio srovės svyravimai kelia rūpesčių? Šis skaitmeninis PWM valdiklis su realaus laiko ekranu išsprendžia abi problemas vienu metu. Prietaisas veikia 10V–55V įtampos diapazone, palaiko 60A nuolatinę srovę ir iki 100A srovės šuolius, todėl lengvai susidoroja su apkrovomis iki 3000W.
Pastaba: Prieš įjungiant maitinimą, būtina prijungti variklį arba kitą apkrovą prie valdiklio. Veikimas be apkrovos gali negrįžtamai sugadinti MOSFET tranzistorius.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Galia iki 3000W — veikia su 12V (720W), 24V (1440W), 36V (2160W), 48V (2880W) arba 50V (3000W) sistemomis be jokių aparatinių pakeitimų.

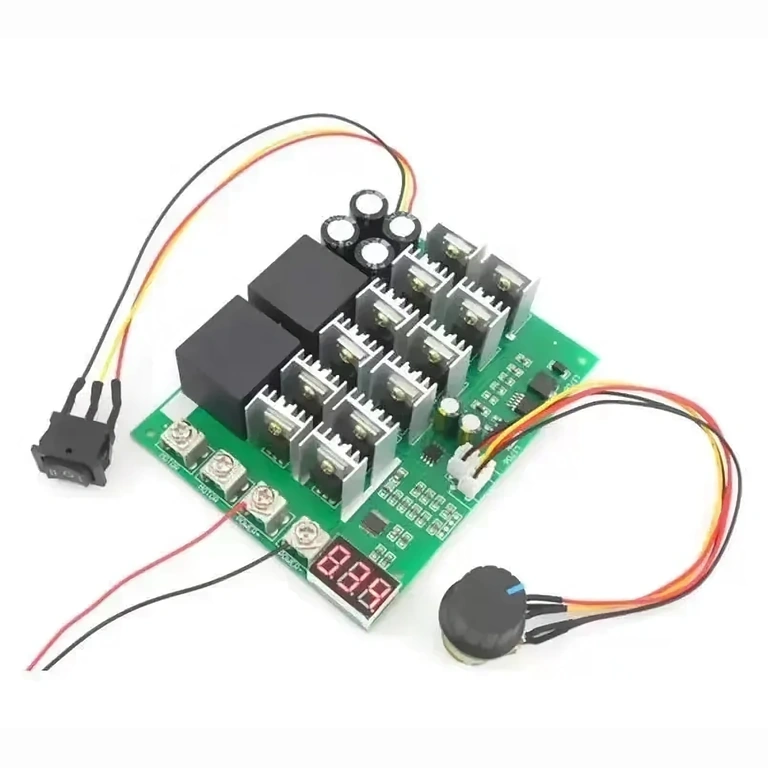

- Skaitmeninis ekranas 0–100% — tiksliai matysite variklio apkrovos procentą, nebereikės spėlioti pagal garsą ar vibraciją.
- Krypties keitimas skydelyje — lengvai pakeisite sukimosi kryptį tiesiog paspaudę mygtuką, nereikia perjunginėti laidų.
- 15kHz PWM dažnis — pašalina erzinantį elektromagnetinį triukšmą ir apsaugo variklio apvijas ilgalaikio naudojimo metu.
- Minimalus budėjimo režimo suvartojimas (0.01A) — galima palikti nuolat prijungtą prie akumuliatorių ar saulės kolektorių sistemų be pastebimų energijos nuostolių.

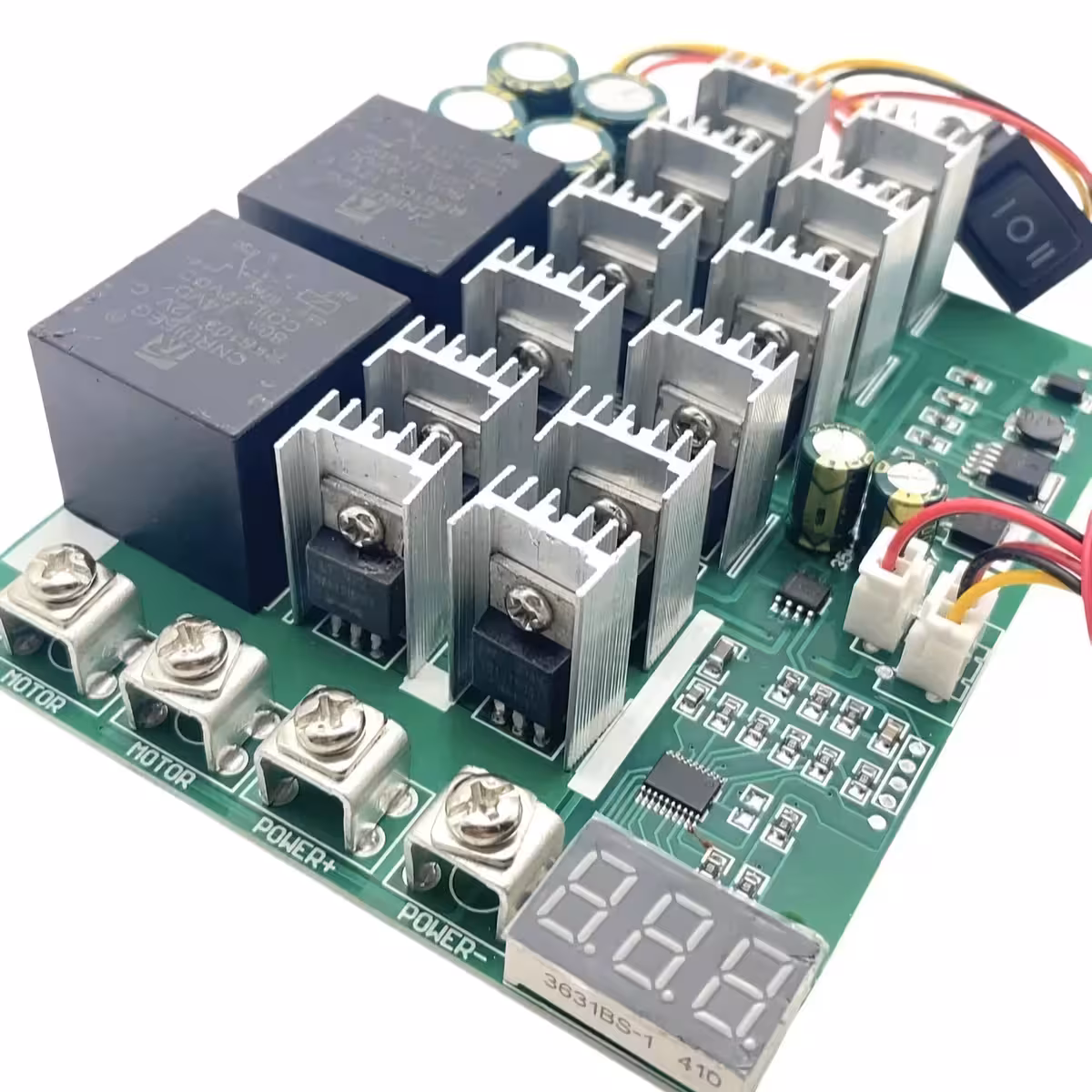

- Suderinamumas su HHO generatoriais — tiksliai valdo srovę į elektrolizatorių, apsaugodamas plokšteles nuo perkrovos.
- Patikimos jungtys — tvirti gnybtai užtikrina stabilų laidų sujungimą, kurie neatsilaisvina net esant vibracijai.
Techninės detalės ir našumas

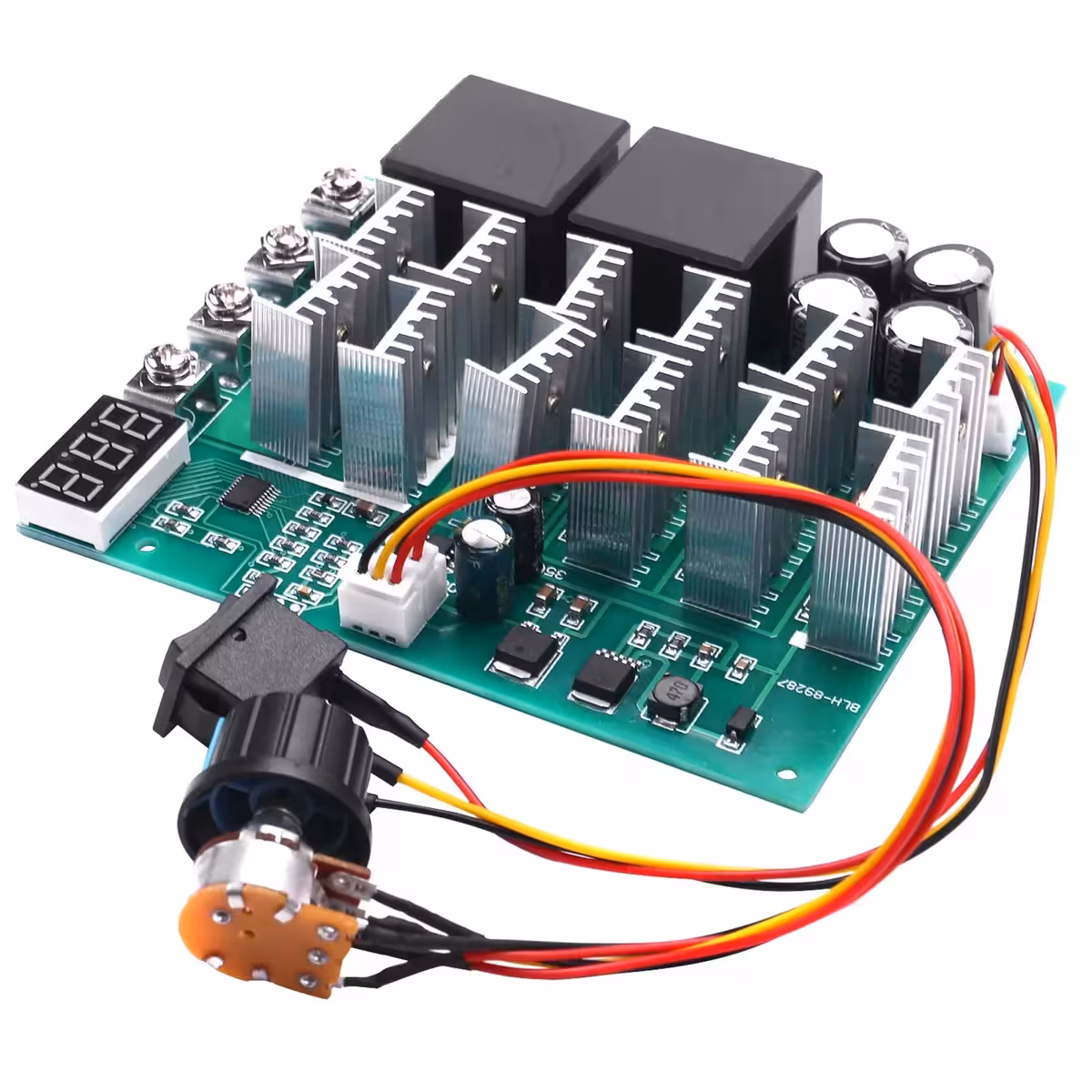

PWM (impulsinio pločio moduliacijos) technologija su fiksuotu 15kHz dažniu užtikrina tolygų ir sklandų įtampos reguliavimą be staigių srovės šuolių. Galingi MOSFET tranzistoriai yra pritaikyti 100A srovės šuoliams, todėl DC variklių paleidimas nekelia jokios grėsmės. Kompaktiškas 120 × 96 × 28 mm modulis lengvai telpa į elektros skydelius ar savadarbius korpusus.
| Parametras | Vertė / Detalė |
|---|---|
| Maitinimo įtampa | DC 10V – 55V |
| Išėjimo įtampa | Tiesinė (proporcinga apkrovai) |
| Maksimali srovė (pikinė) | 100A |
| Nuolatinė srovė | 60A |
| Maks. galia prie 12V | 720W |
| Maks. galia prie 24V | 1440W |
| Maks. galia prie 36V | 2160W |
| Maks. galia prie 48V | 2880W |
| Maks. galia prie 50V | 3000W |
| Greičio reguliavimas | Linijinis potenciometras su ON/OFF jungikliu |
| Sukimosi krypties valdymas | Dvikryptis (pirmyn / atgal) |
| Skaitmeninis ekranas | 0–100% (greičio procentinė išraiška) |
| PWM dažnis | 15kHz |
| Budėjimo srovė | 0.01A |
| Plokštės matmenys | 120 × 96 × 28 mm |

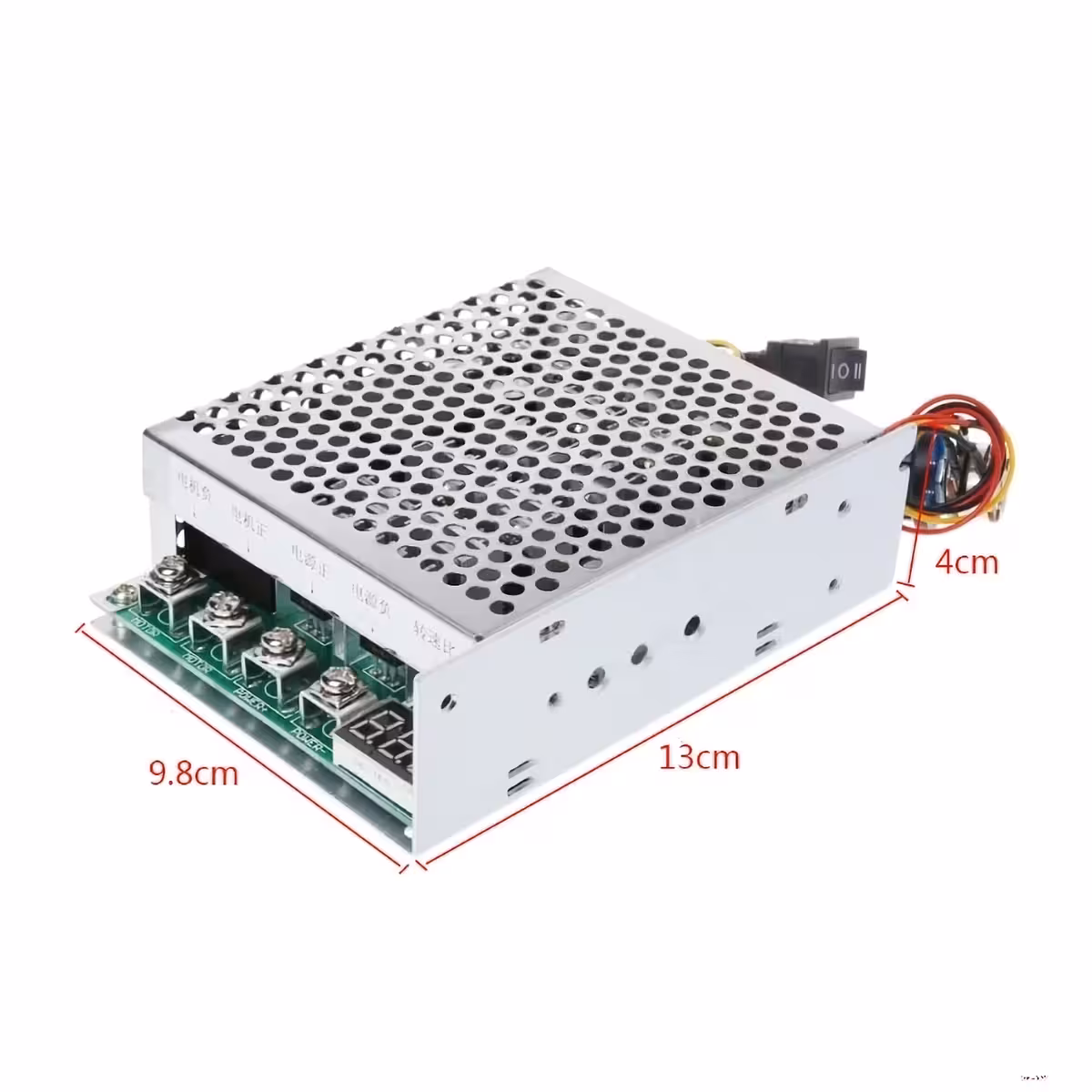

| Modulio matmenys | 13 × 10 × 4 cm |
| Jungčių tipas | Gnybtai + 7mm mygtukas |
Naudojimo instrukcija
- Prijunkite DC maitinimo šaltinį (10V–55V) prie įėjimo gnybtų, laikydamiesi poliškumo žymų.
- Prijunkite DC variklį arba apkrovą (HHO generatorių, elektrolizatorių ir kt.) prie išėjimo gnybtų — niekada neįjunkite valdiklio be prijungtos apkrovos.
- Prieš pirmąjį įjungimą nustatykite potenciometrą į minimalią padėtį (0%).
- Įjunkite valdiklį naudodami ON/OFF jungiklį, integruotą potenciometre.
- Lėtai didinkite greitį sukdami potenciometrą ir stebėdami skaitmeninį ekraną (0–100%).
- Norėdami pakeisti sukimosi kryptį: pasukite potenciometrą į 0%, palaukite, kol variklis visiškai sustos, paspauskite krypties mygtuką ir tada iš naujo palaipsniui didinkite greitį.
- Jei nuolatinė srovė viršija 40A, užtikrinkite aktyvų aušinimą (išorinį radiatorių ar ventiliatorių), kad temperatūra išliktų saugiose ribose.
Pakuotės turinys
- 1× Skaitmeninis PWM DC variklio valdiklis 60A/100A 12V–55V su ekranu
Dažniausiai užduodami klausimai
Ar galiu įjungti valdiklį be prijungtos apkrovos, tik testavimo tikslais?
Ne. Be prijungtos apkrovos MOSFET tranzistoriai gali būti negrįžtamai sugadinti. Visada prijunkite variklį ar kitą vartotoją prieš tiekdami įtampą.
Ar šis valdiklis tinka 24V ir 30A HHO generatoriui?
Taip, puikiai tinka. Valdiklis palaiko 24V ir 60A nuolatinę srovę, tad turi dvigubą atsargą jūsų generatoriui. Tik įsitikinkite, kad maitinimo šaltinis gali tiekti reikiamus 30A.
Ar galima keisti sukimosi kryptį varikliui veikiant?
Tai nerekomenduojama. Pirmiausia visiškai sustabdykite variklį (potenciometras ties 0%), pakeiskite kryptį mygtuku ir tada vėl didinkite greitį. Krypties keitimas veikiant gali sugadinti tiek variklį, tiek patį valdiklį.
Ar reikalingas papildomas aušinimas esant didelei apkrovai?
Jei nuolatinė srovė viršija 40A, rekomenduojame sumontuoti papildomą radiatorių arba aušinimo ventiliatorių. Esant mažesnei nei 40A srovei, natūralaus aušinimo įprastomis sąlygomis pakanka.
Ar šis valdiklis veikia su bešepetėliniais (BLDC) varikliais?
Ne. Šis valdiklis skirtas tik nuolatinės srovės varikliams su šepetėliais (brushed). Bešepetėliniams varikliams reikalingas specializuotas BLDC valdiklis su trijų fazių komutavimo logika.
