Skaitmeninis DC voltmetras ir ampermetras 0–100V / 0–100A – tiksli stebėsena, šuntas komplekte, paruoštas naudojimui
Norite tiksliai žinoti, kas vyksta jūsų nuolatinės srovės (DC) grandinėje, be jokių spėlionių? Šis skaitmeninis voltmetras ir ampermetras realiuoju laiku rodo įtampą bei srovės stiprį iki 100V ir 100A. Šuntas jau yra pakuotėje, kaip ir visi reikalingi laidai. Tiesiog prijunkite ir naudokitės.

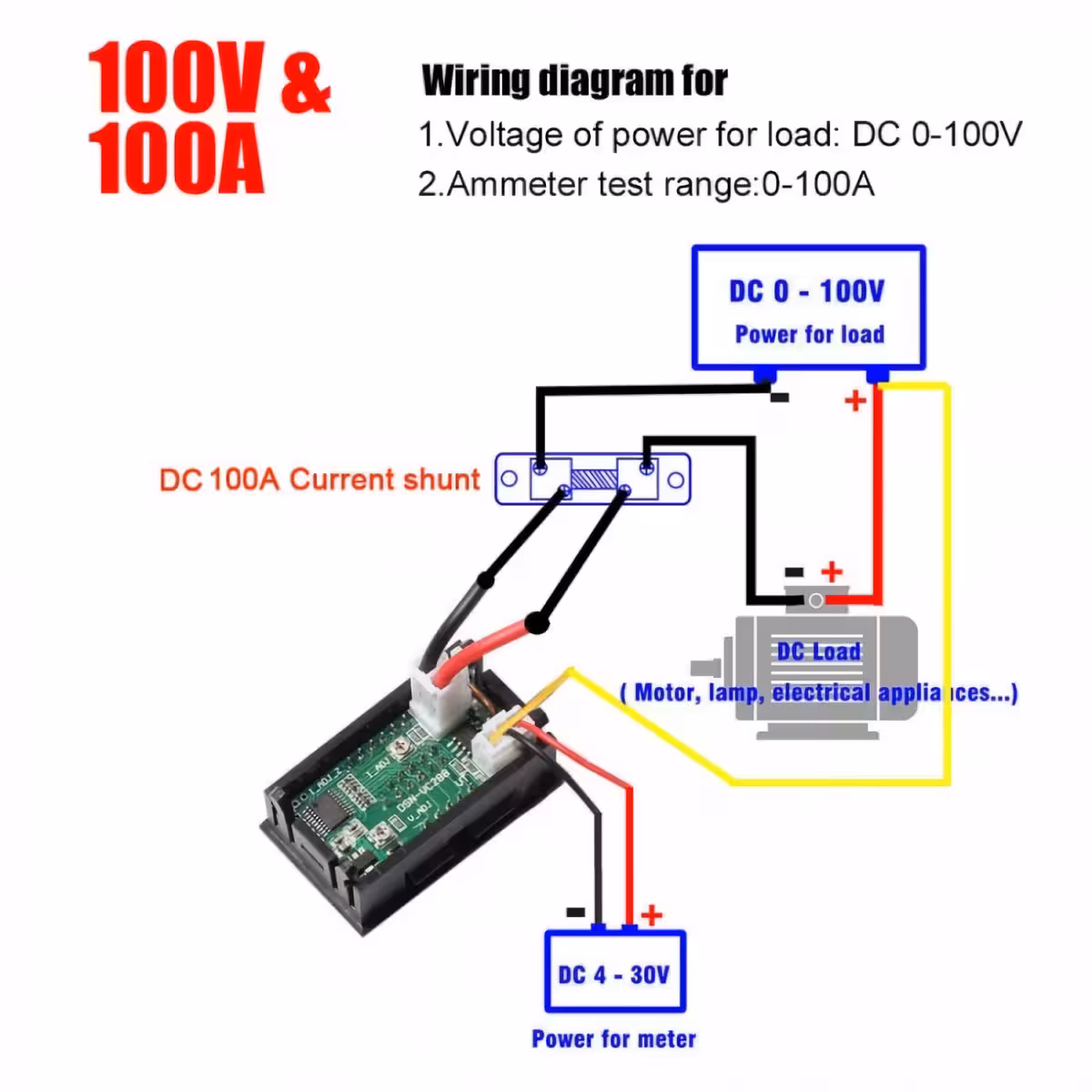

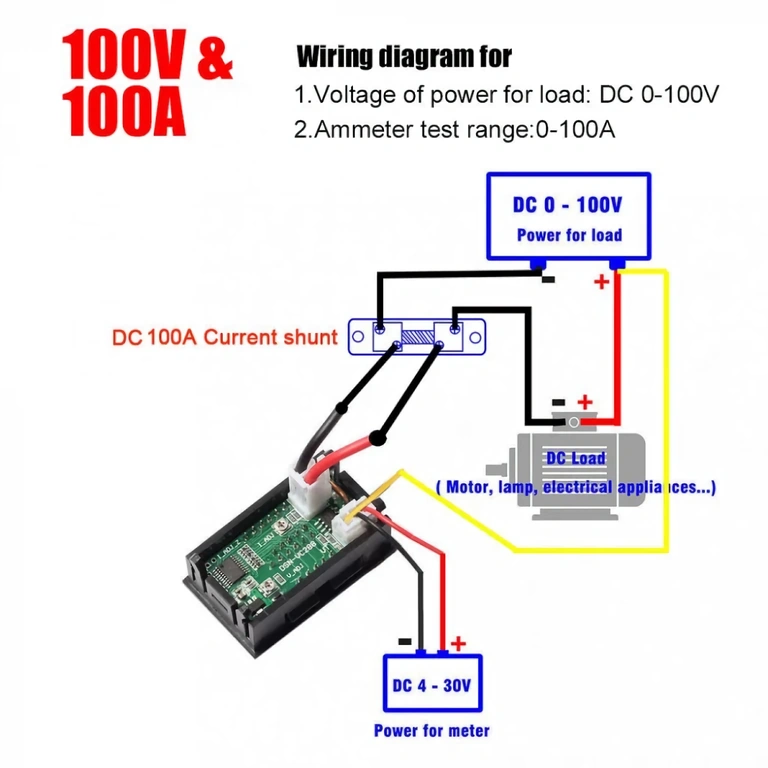

Pastaba: 100A šuntas yra būtinas srovėms, viršijančioms 10A, ir yra pridedamas prie prekės. Modulio maitinimas atliekamas atskirai, naudojant 4,5–30V DC įtampą – nepriklausomai nuo matuojamos grandinės.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Dvigubas spalvotas LED ekranas — raudoni skaičiai įtampai, mėlyni srovei; puikiai įskaitomi net esant tiesioginiam apšvietimui.
- 100A šuntas komplekte — nereikia ieškoti suderinamo šunto atskirai, viskas paruošta darbui iškart.
- 0,01V / 0,01A rezoliucija — matykite tikslius rodmenis, pavyzdžiui, 14,73V ir 8,42A, be jokių svarbių svyravimų maskuojančio apvalinimo.
- 500ms atnaujinimo dažnis — rodmenys atnaujinami du kartus per sekundę, užtikrinant operatyvumą bet kokioje DC sistemoje.
- Mažos energijos sąnaudos (iki 20mA) — prietaisas netrikdo stebimos grandinės veikimo net ir su mažos talpos akumuliatoriais.
- Kompaktiškas formatas 48×29×21mm — lengvai montuojamas į valdymo skydus, paskirstymo dėžutes ar savadarbius prietaisus.
- Veikimas nuo –10°C iki +65°C — patikimas veikimas automobilių sistemose, dirbtuvėse ar lauko sąlygomis apsaugotose saulės jėgainių sistemose.
Techninės detalės ir našumas

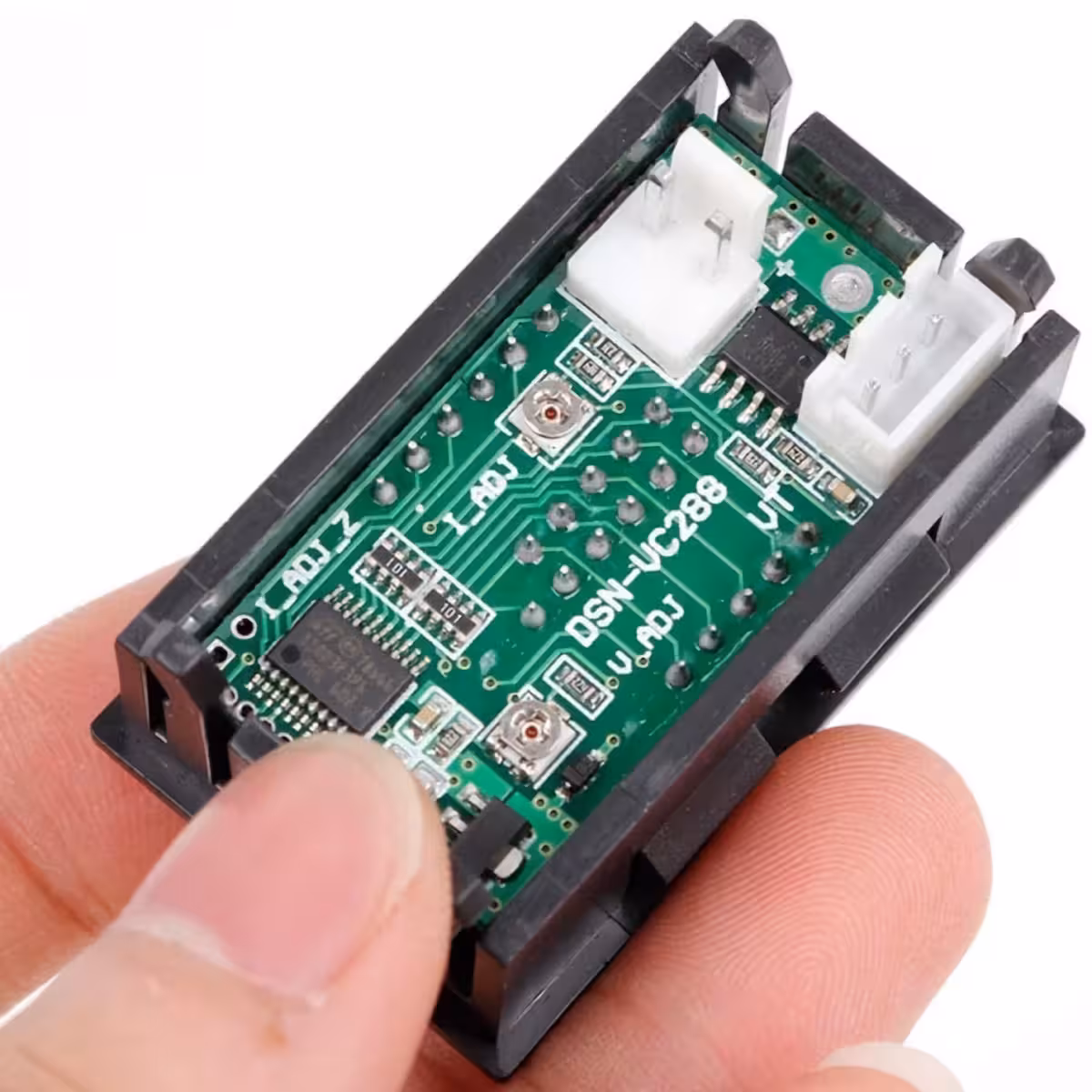

Modulio širdyje veikia tikslus mikrovaldiklis, kuris apdoroja ir atnaujina duomenis kas 500ms — stabiliai ir be strigimų. Įtampos rezoliucija prisitaiko automatiškai: 0,01V, kai įtampa žemesnė nei 10V, ir 0,1V, kai įtampa aukštesnė. Nepriklausomas maitinimas (4,5–30V DC) leidžia stebėti 72V grandinę naudojant 12V pagalbinį šaltinį – jokių kompromisų ar papildomų komponentų.
| Parametras | Vertė / Detalė |
|---|---|
| Modulio maitinimo įtampa | DC 4,5 – 30V |
| Matuojama įtampa | DC 0 – 100V |
| Įtampos rezoliucija | 0,1V (virš 10V) / 0,01V (iki 10V) |
| Matuojama srovė | 0 – 100A (su pridedamu šuntu) |
| Srovės rezoliucija | min. 0,01A |
| Sąnaudos | < 20mA |
| Atnaujinimo dažnis | 500ms |
| Darbinė temperatūra | –10°C ~ +65°C |
| Modulio matmenys | 48 × 29 × 21mm |
| Įtampos ekrano spalva | Raudona |
| Srovės ekrano spalva | Mėlyna |
| Matuojamos srovės tipas | DC (nuolatinė srovė) |
Pakuotės turinys

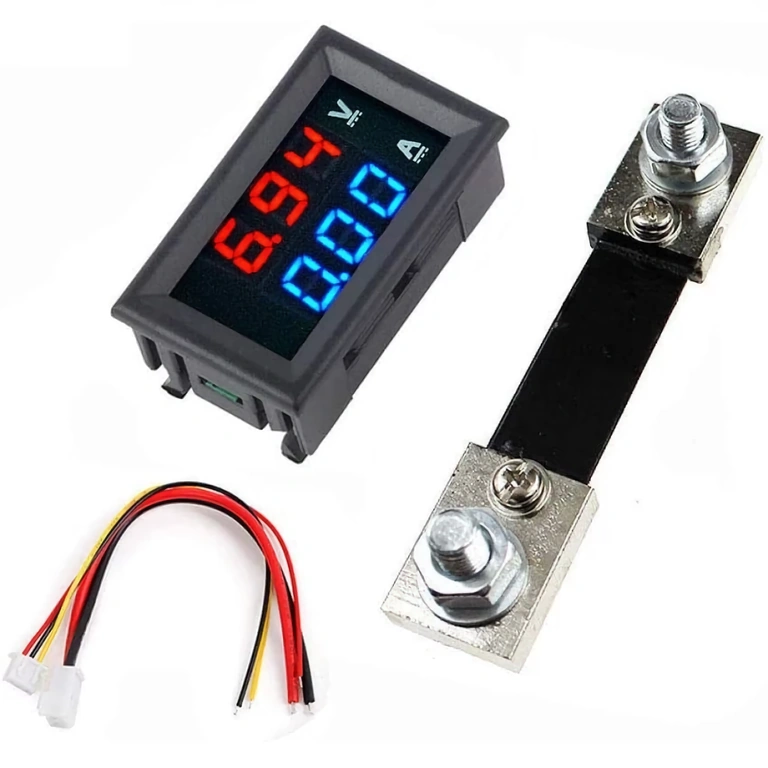

- 1 × Skaitmeninis LED voltmetras-ampermetras (dvigubas ekranas)

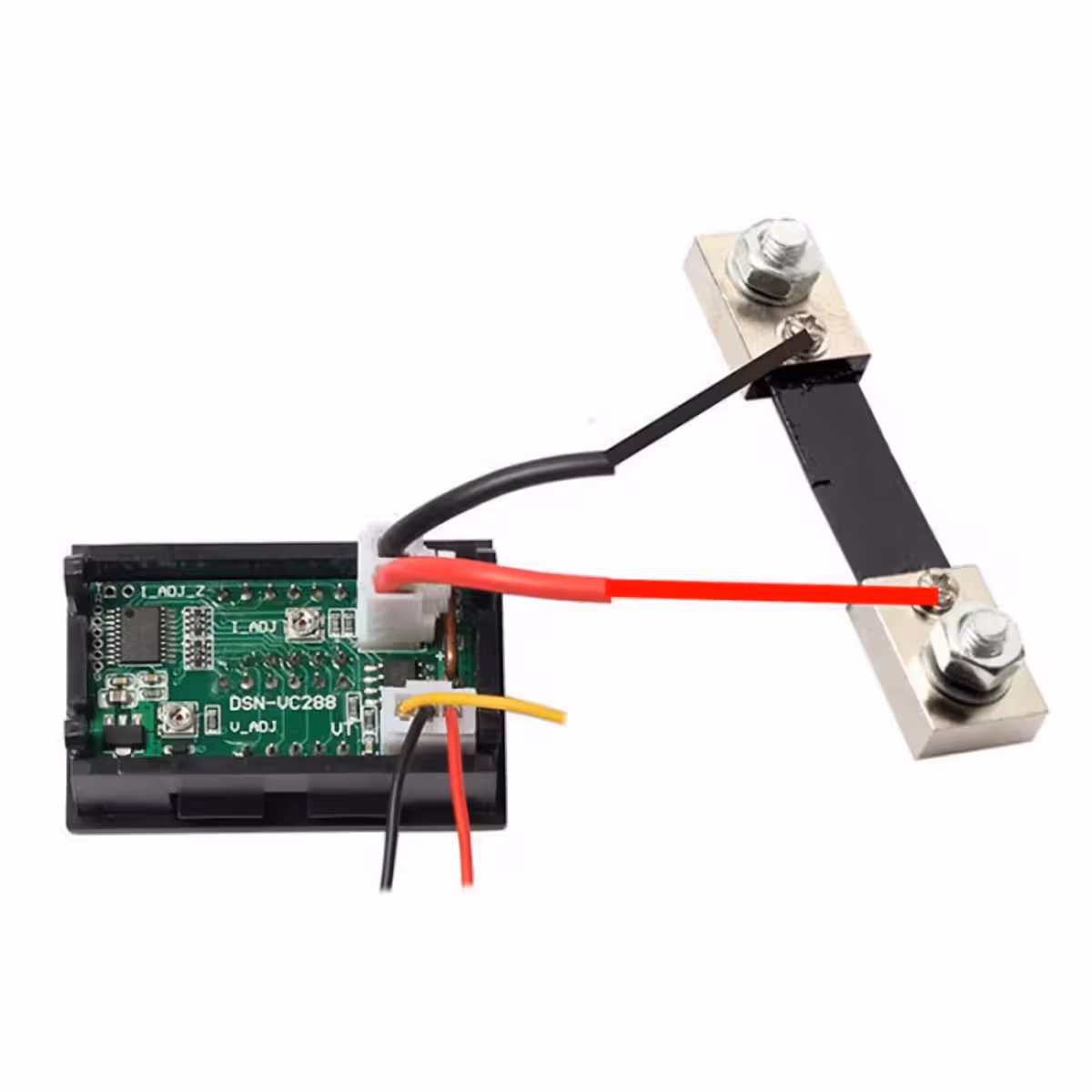

- 1 × 100A srovės šuntas (su jungiamaisiais laidais)

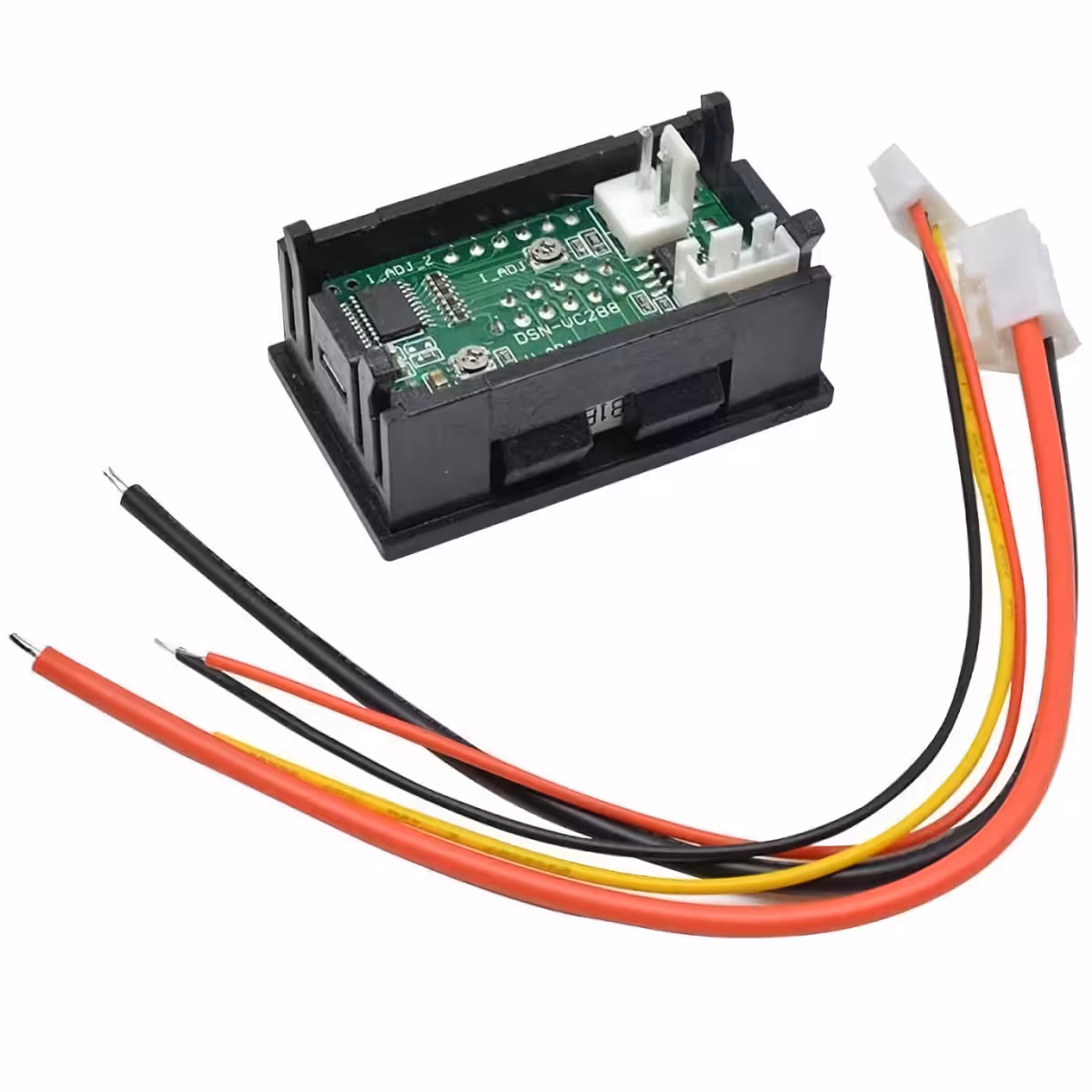

- 1 × Jungiamųjų laidų komplektas
Dažniausiai užduodami klausimai
Ar galima naudoti saulės fotovoltinėse ar autonominėse (off-grid) sistemose?
Taip. Prietaisas suderinamas su bet kokiomis DC sistemomis nuo 0–100V ir 0–100A – saulės jėgainėmis, akumuliatorių sistemomis, įkrovimo valdikliais. Tik nepamirškite užtikrinti atskiro 4,5–30V DC maitinimo pačiam moduliui.
Ar šuntas yra komplekte, ar reikia pirkti atskirai?
100A šuntas yra įtrauktas į pakuotę kartu su visais reikalingais laidais. Jokių papildomų pirkinių srovės matavimui iki 100A nereikia.
Ką daryti, jei grandinės įtampa viršija 30V – kaip maitinti modulį?
Naudokite pagalbinį maitinimo šaltinį arba DC-DC žeminantįjį keitiklį, kuris tiektų 4,5–30V įtampą. Įtampos matavimo funkcija veiks iki 100V nepriklausomai nuo to, kaip maitinamas pats modulis.
Kokių matmenų angą reikia išpjauti skydelyje?

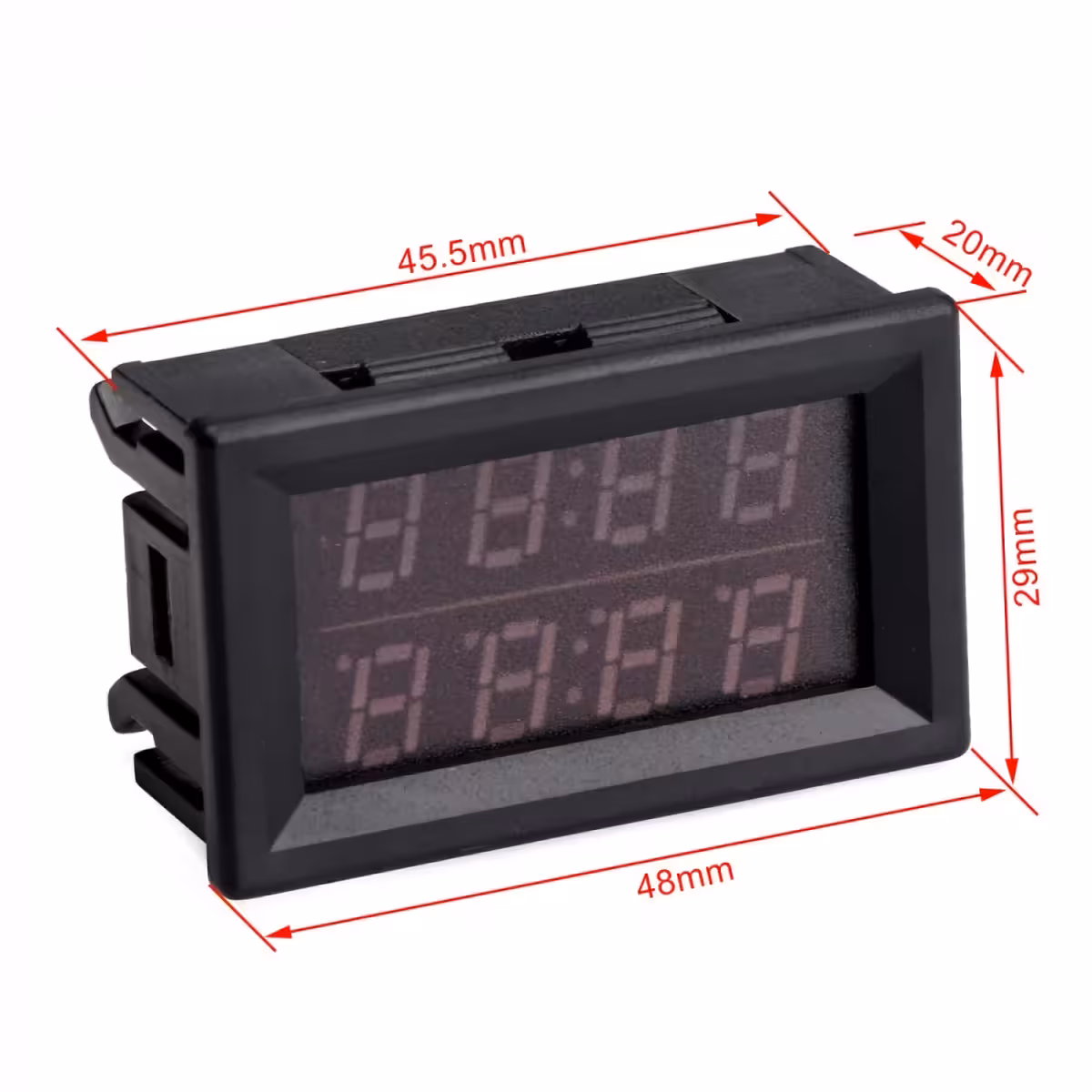

Modulio korpusas yra 48 × 29 × 21mm. Montavimui į skydelį rekomenduojama išpjauti maždaug 45 × 26mm angą. Prieš pjaudami, visada pasitikrinkite tikslius matmenis.
Ar prietaisas veikia su kintama srove (AC)?
Ne. Šis modulis skirtas tik nuolatinei srovei (DC). Nejunkite jo prie AC grandinių.
