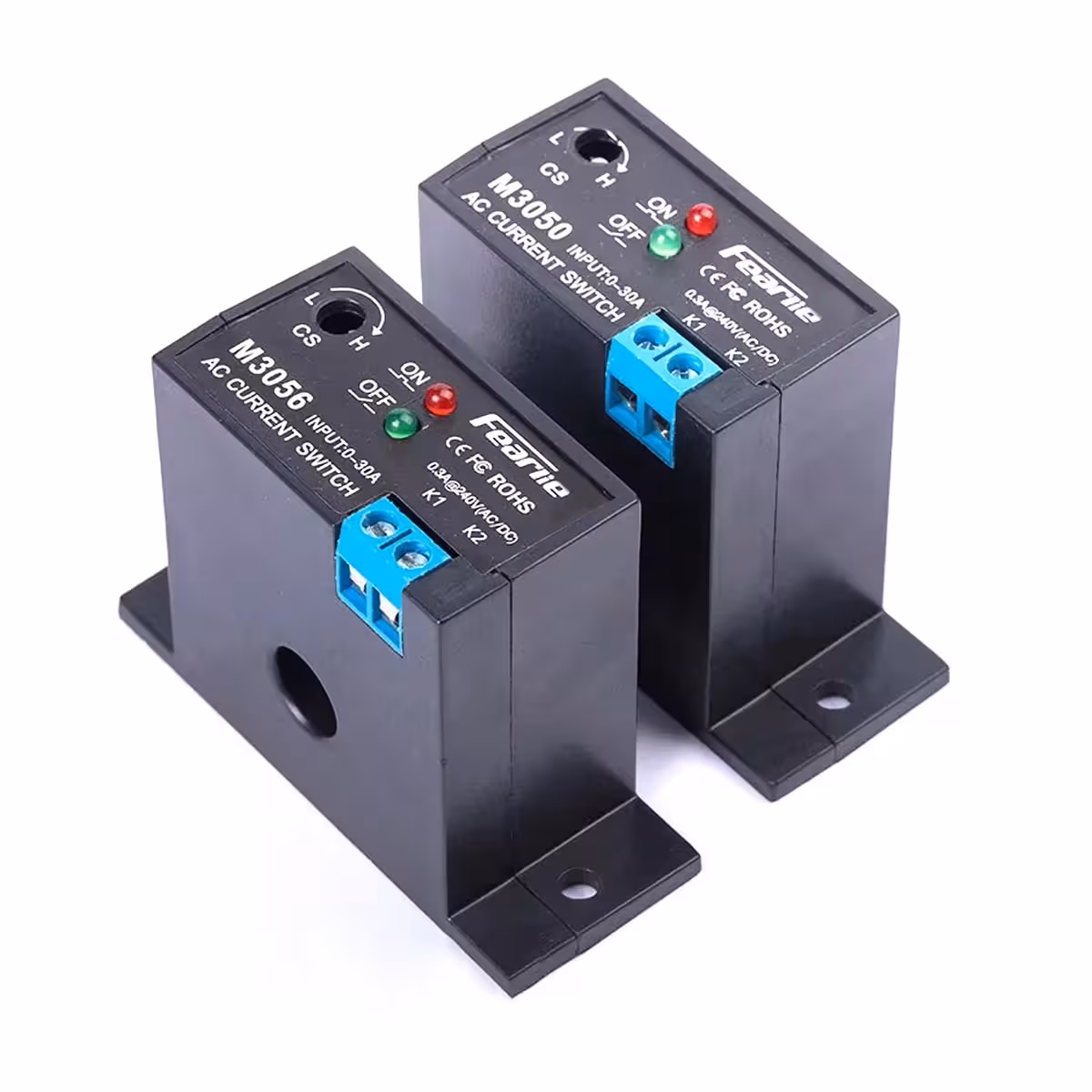

Reguliuojamas 0.2–30A kintamosios srovės (AC) jutiklis – bekontaktis stebėjimas be papildomų laidų
Jei turite variklį, siurblį ar inverterį ir norite tiksliai žinoti, kada grandine teka srovė – šis modulis yra būtent tai, ko ieškote. M3050/M3056 srovės jutiklis montuojamas itin paprastai: nereikia karpyti laidų ar jungti atskiro maitinimo šaltinio. Tiesiog praverkite laidą per Ø10 mm angą ir įrenginys paruoštas darbui.
Pastaba: Modulio išėjimas yra valdymo signalas (maks. 0.3A / 240V AC/DC), skirtas automatikos sistemoms, o ne galios grandinėms. Stebimas laidas nėra kerpamas – jis tiesiog praveriamas per jutiklio angą.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Reguliuojama riba 0.2–30A — vienas įrenginys tinka viskam: nuo apšvietimo grandinės iki pramoninio variklio.
- Savaiminis maitinimas iš magnetinio lauko — nereikia jokio išorinio maitinimo šaltinio, todėl mažiau laidų ir tvarkingesnis elektros skydas.
- Elektroninis perjungimas be judančių dalių — nėra mechaninio susidėvėjimo, praktiškai neribotas perjungimų skaičius.
- Visiška galvaninė izoliacija — stebima grandinė ir valdymo išėjimas yra visiškai atskirti, taip apsaugant PLC ar signalizacijos sistemas.
- Mažiau nei 1% paklaida ir 100% perkrovos tolerancija — tiksliai fiksuoja srovę ir nebijo variklių paleidimo srovių.
- Nedegus PC korpusas — atsparus ugniai ir temperatūroms nuo -20°C iki +55°C, tinka pramoniniams skydams ar apsaugotoms lauko sąlygoms.

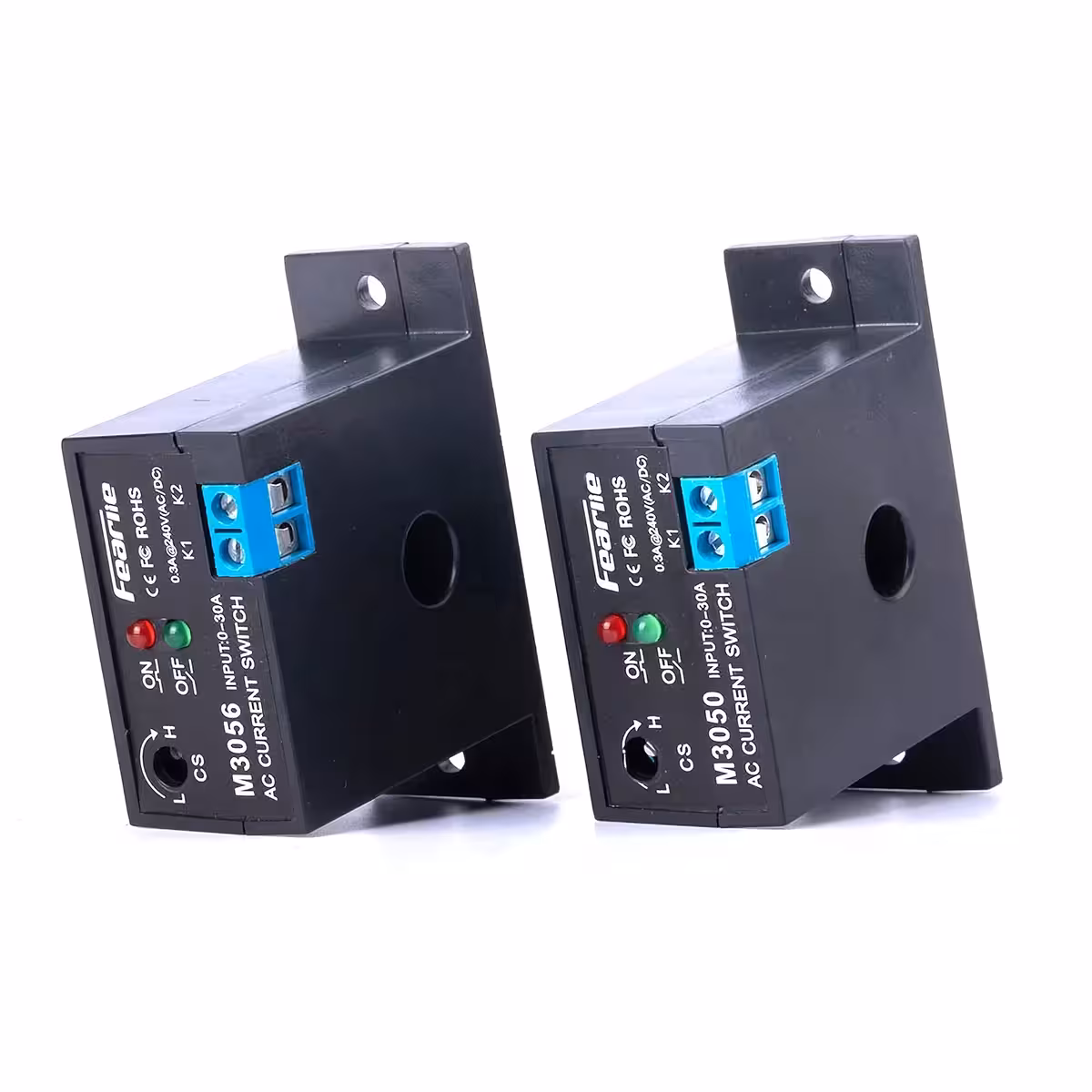

Techninės detalės ir našumas
Veikimo principas pagrįstas toroidinio srovės transformatoriaus technologija: stebimas laidas atlieka pirminės apvijos funkciją, o indukuota energija tiesiogiai maitina vidinę grandinę – jokių baterijų ar papildomų 24V šaltinių. Srovės slenkstis tiksliai nustatomas integruotu potenciometru visame 0.2–30A diapazone. 0.3A / 240V AC arba DC išėjimas yra pakankamas valdyti pagalbinį kontaktorių, PLC įėjimą ar signalizacijos modulį. Platus darbinės temperatūros diapazonas (iki +55°C) leidžia montuoti jutiklį net ir tankiai sukomplektuotuose elektros skyduose.
| Parametras | Vertė / Detalė |
|---|---|

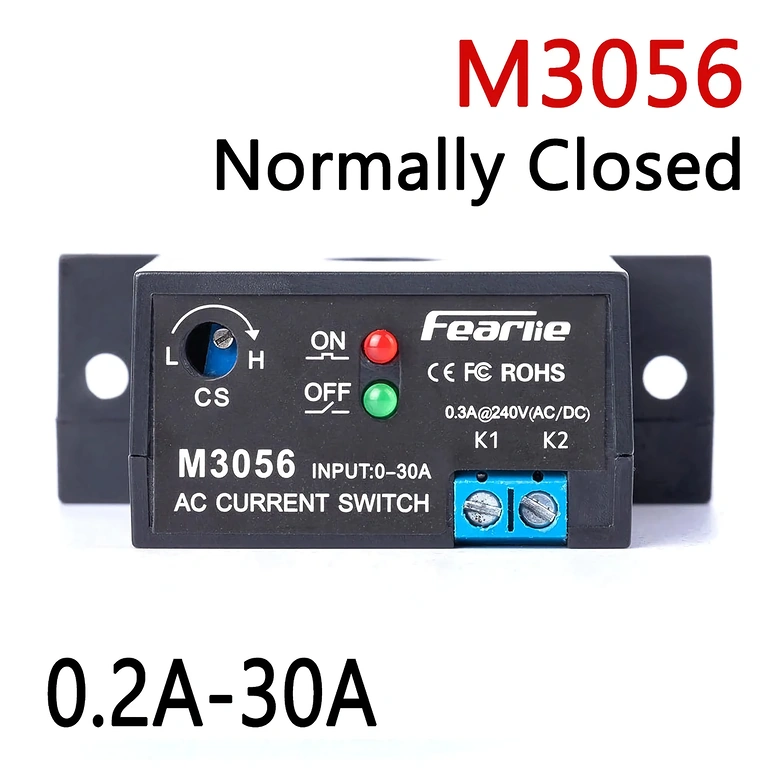

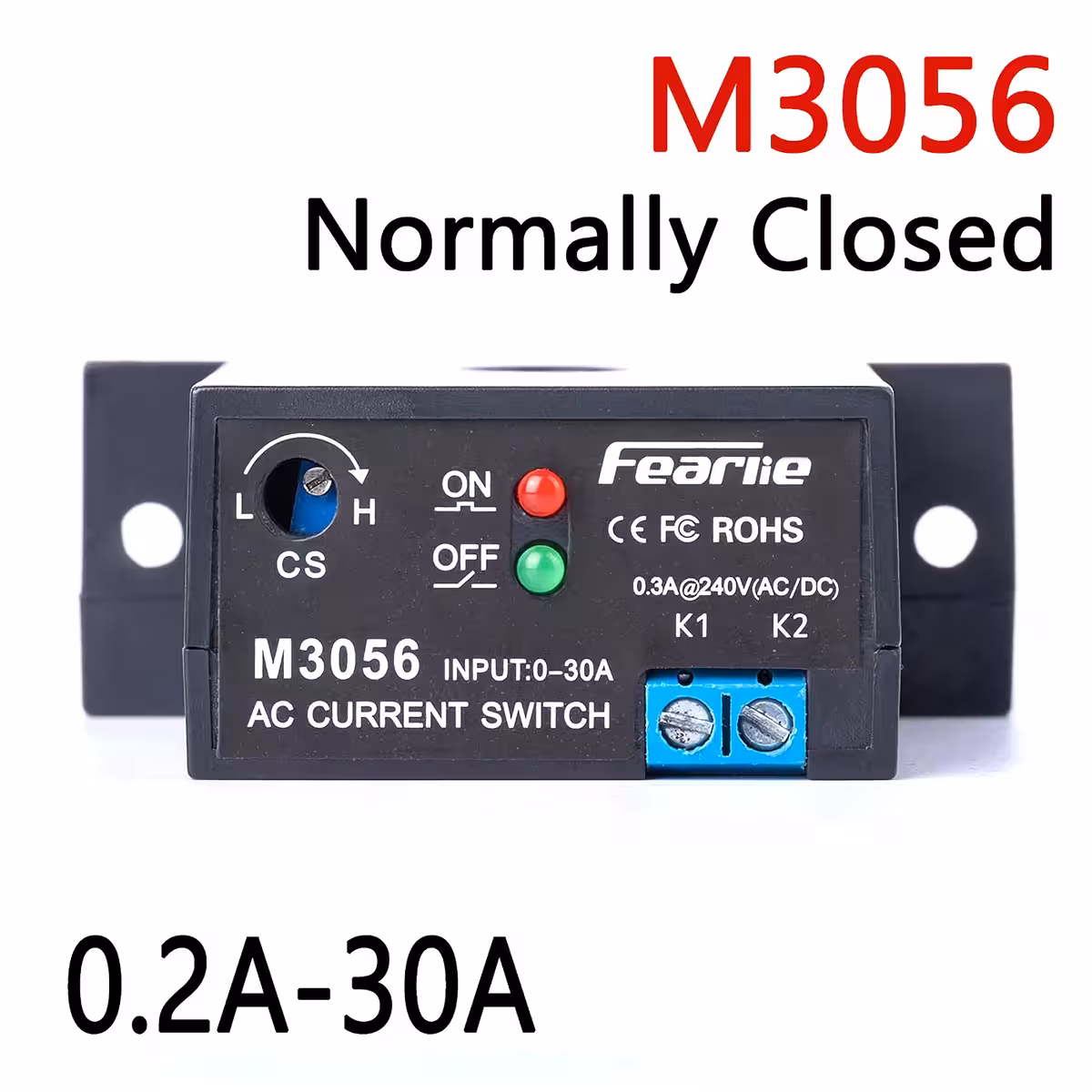

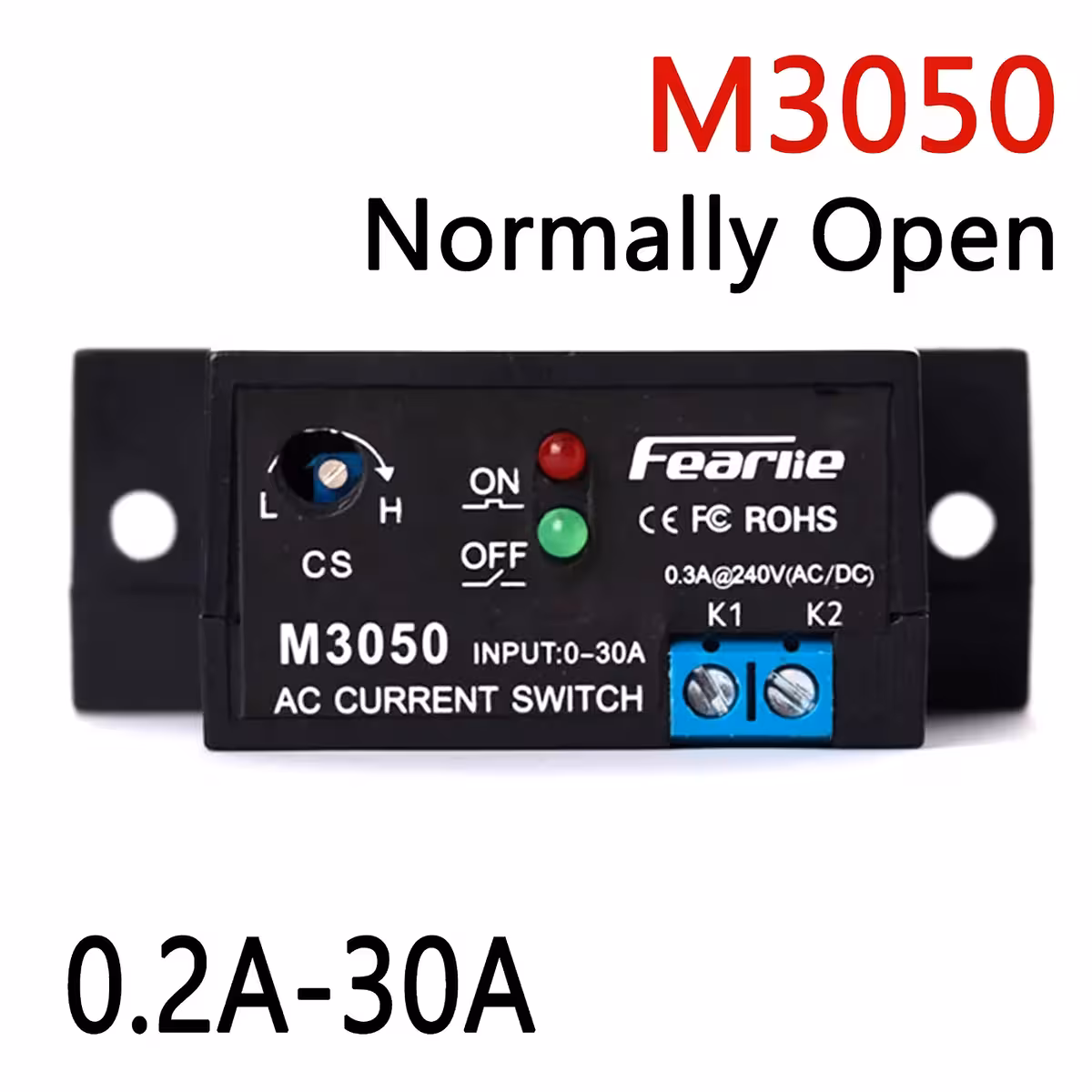

| Galimi modeliai | M3050 (NO), M3056 (NC) |
| Srovės diapazonas | 0.2 – 30A AC |
| Išėjimo kontakto tipas | NO (M3050) / NC (M3056) |
| Išėjimo galia | 0.3A maks. / 240V AC arba DC |
| Matavimo principas | Magnetinė indukcija (toroidinis transformatorius) |
| Maitinimas | Savaiminis (iš stebimo laido magnetinio lauko) |
| Angos skersmuo | Ø 10 mm |
| Vėlinimas | < 1% |
| Leistina perkrova | 100% |
| Darbinė temperatūra | -20°C … +55°C |
| Korpuso medžiaga | Nedegus PC (polikarbonatas) |
| Pritaikymas | Varikliai, siurbliai, kompresoriai, PV, UPS, elektros skydai |

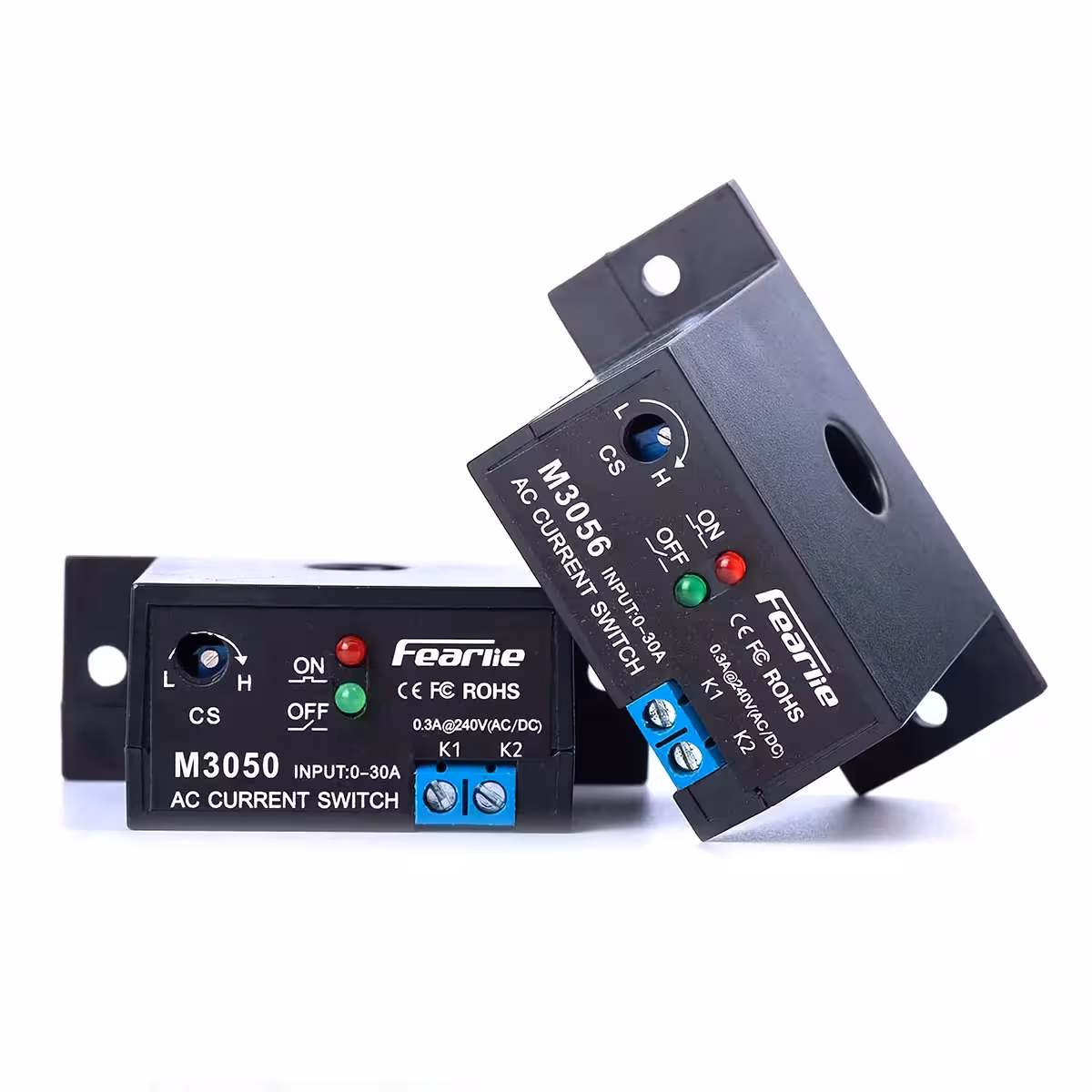

Programavimo ir naudojimo instrukcijos

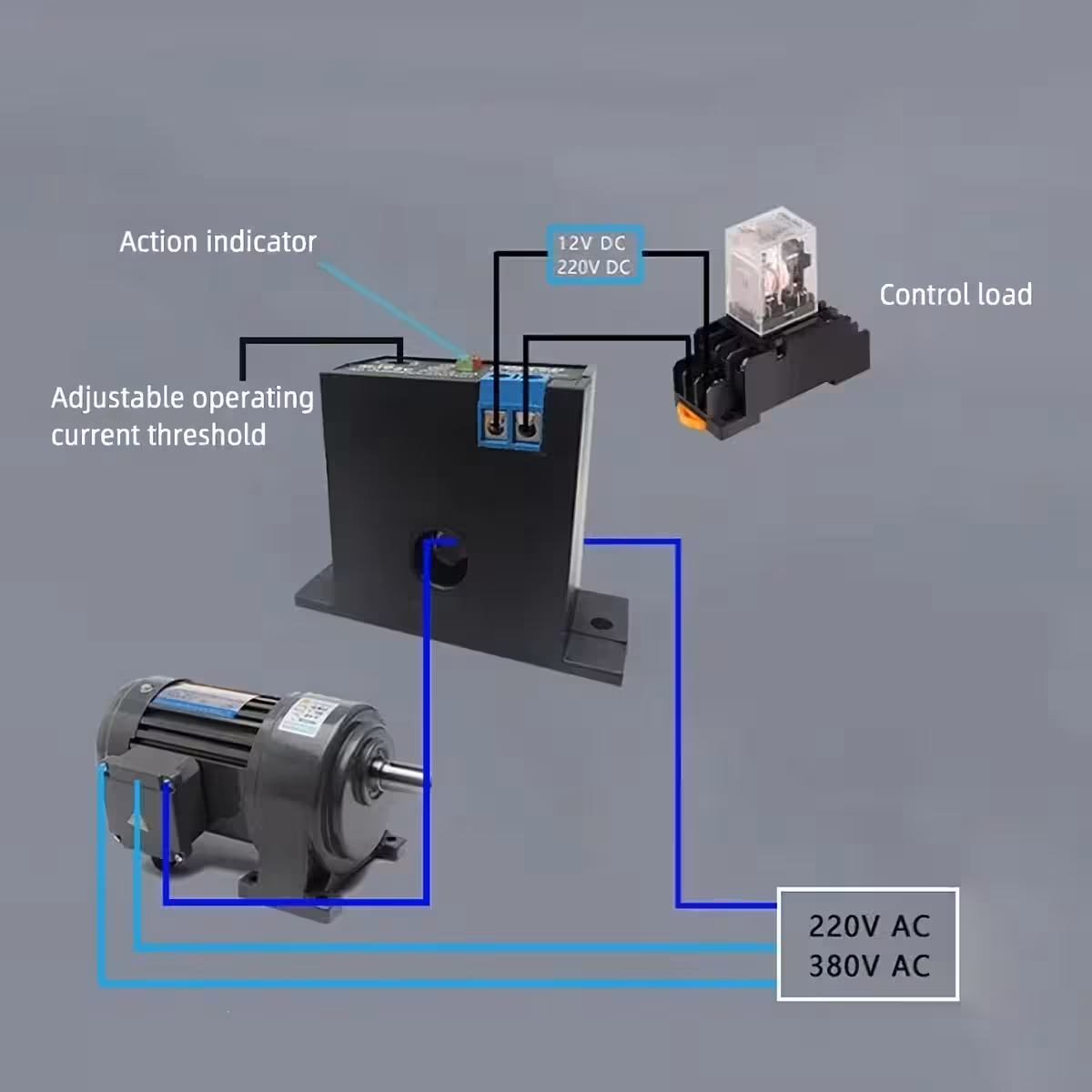

- Praverkite stebimą laidą (fazę, vieną gyslą) per Ø10 mm jutiklio angą. Nereikia karpyti ar modifikuoti kabelio.
- Prijunkite modulio išėjimą (signalo gnybtus) prie valdymo grandinės: PLC, pagalbinio kontaktoriaus, signalizacijos ar kitos apkrovos (iki 0.3A / 240V).
- Įjunkite stebimą grandinę minimalia norima apkrova ir sukite potenciometrą pagal laikrodžio rodyklę, kol rele persijungs.
- Patikrinkite veikimą: M3050 (NO) atveju – išėjimas užsidaro, kai srovė viršija ribą; M3056 (NC) atveju – išėjimas atsidaro viršijus ribą.
- Išbandykite su nominalia apkrova, kad įsitikintumėte, jog nustatytas slenkstis yra teisingas ir nėra klaidingų suveikimų.
Pakuotės turinys
- 1 x Srovės jutiklio modulis M3050 (NO) arba M3056 (NC) — priklausomai nuo pasirinkto modelio
Dažniausiai užduodami klausimai
Kuo skiriasi M3050 ir M3056 modeliai?
M3050 turi normaliai atvirą (NO) kontaktą – grandinė užsidaro viršijus nustatytą srovę. M3056 turi normaliai uždarą (NC) kontaktą – grandinė atsidaro viršijus ribą. Rinkitės pagal savo automatikos logiką.
Ar reikalingas išorinis maitinimo šaltinis?
Ne. Modulis yra savaime maitinamas iš stebimo laido magnetinio lauko (srovės transformatoriaus principu). Papildomi maitinimo laidai nereikalingi.
Ar šiuo jutikliu galima stebėti nuolatinę srovę (DC)?
Ne. Jutiklis skirtas tik kintamajai srovei (AC) stebėti magnetinės indukcijos būdu. Valdymo išėjimas gali veikti tiek su AC, tiek su DC (maks. 0.3A / 240V), tačiau stebimas laidas turi būti AC.
Ar galima naudoti trifazio variklio stebėjimui?
Taip. Per jutiklio angą praverkite tik vieną fazės laidą. Norint stebėti visą trifazę sistemą, naudokite tris atskirus modulius (po vieną kiekvienai fazei).
Koks maksimalus laido skersmuo telpa į jutiklį?
Angos skersmuo yra Ø 10 mm. Įsitikinkite, kad visas kabelis, įskaitant izoliaciją, telpa į šią angą.
Ar tinka fotovoltinėms sistemoms ar UPS?
Taip, su sąlyga, kad stebima grandinė yra AC (pvz., inverterio ar UPS išėjimas). Dažnai naudojamas elektros skyduose, PV sistemose su inverteriais ir pramoniniuose įrenginiuose vartojimo stebėjimui bei apsaugai nuo perkrovos.
