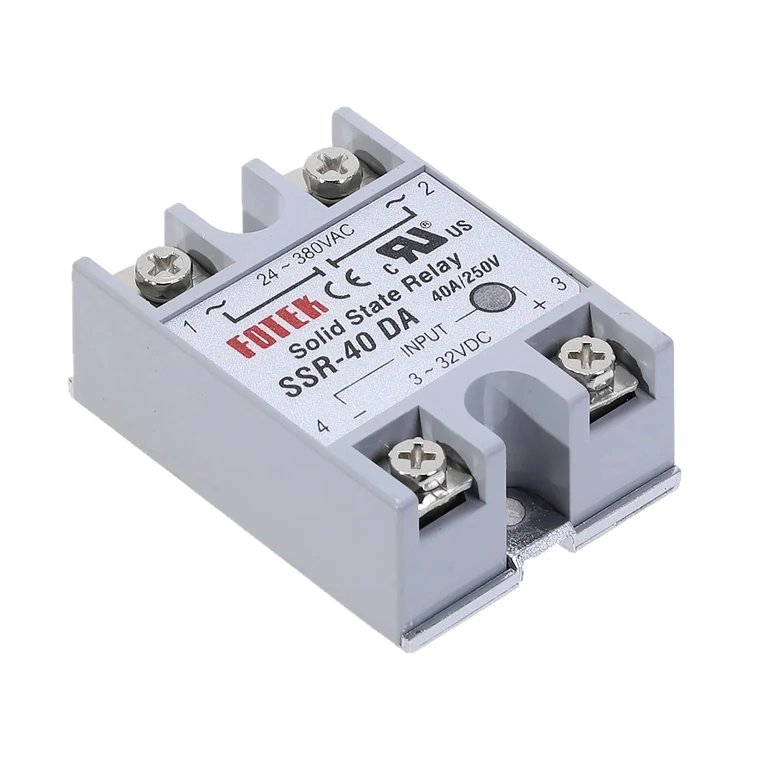

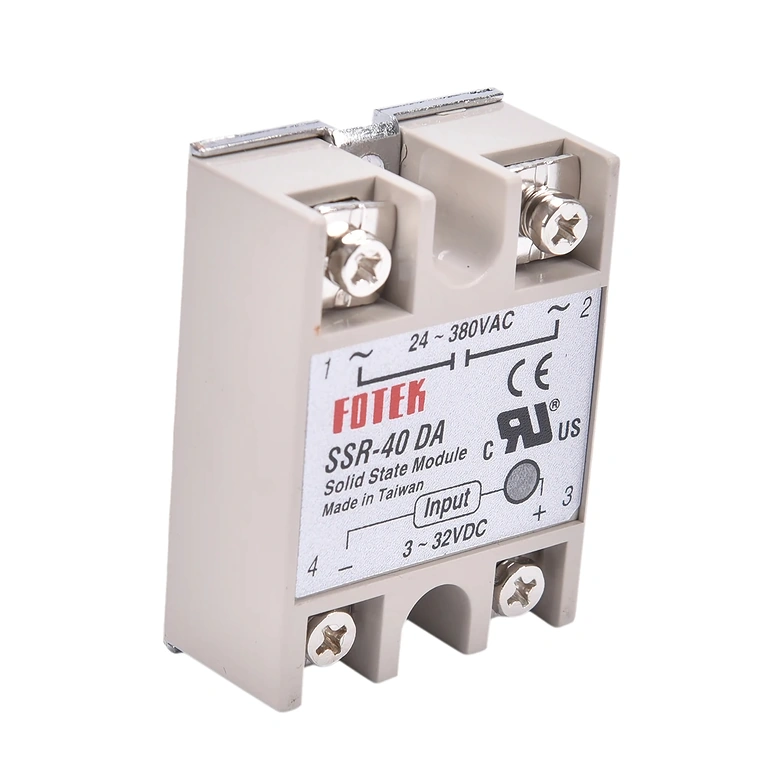

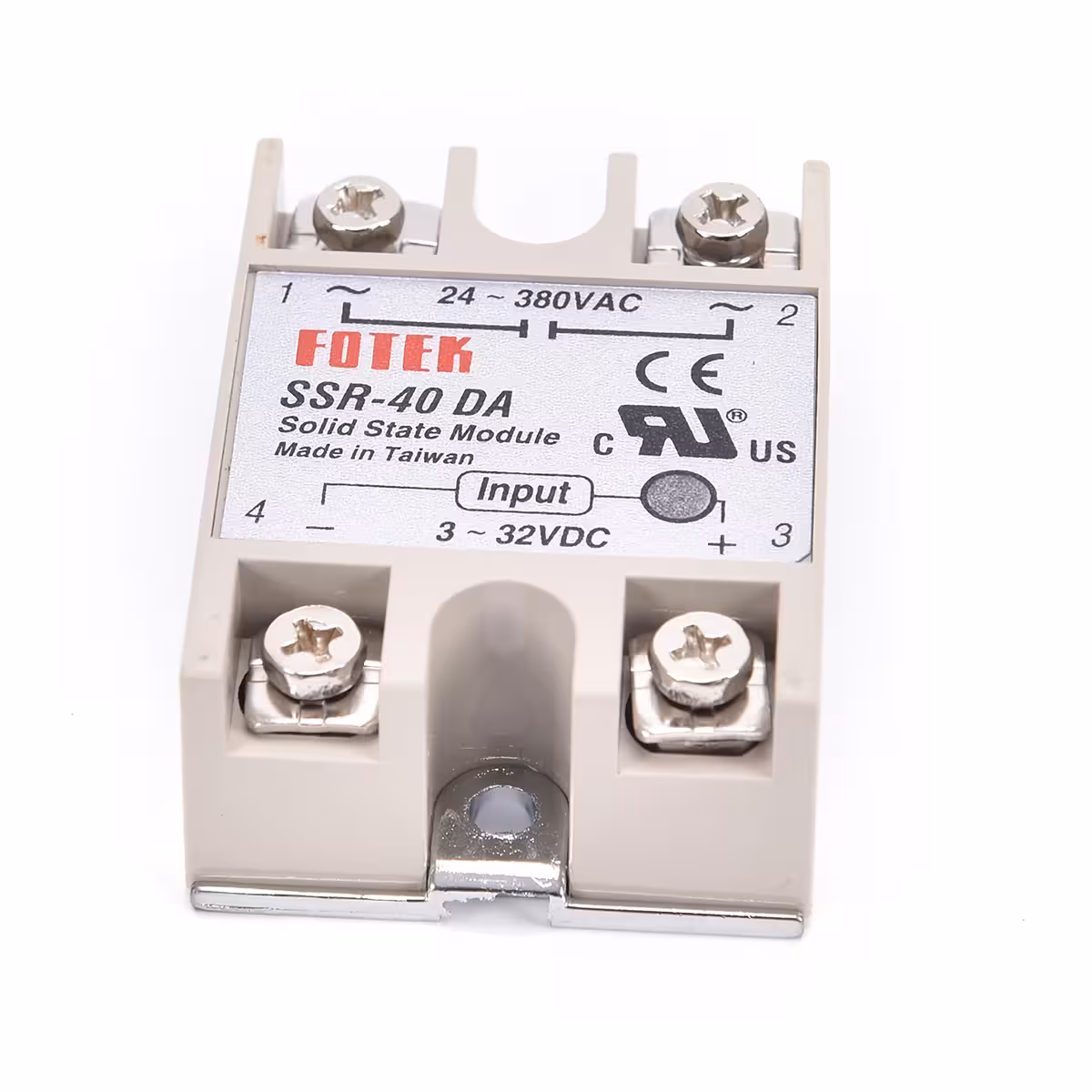

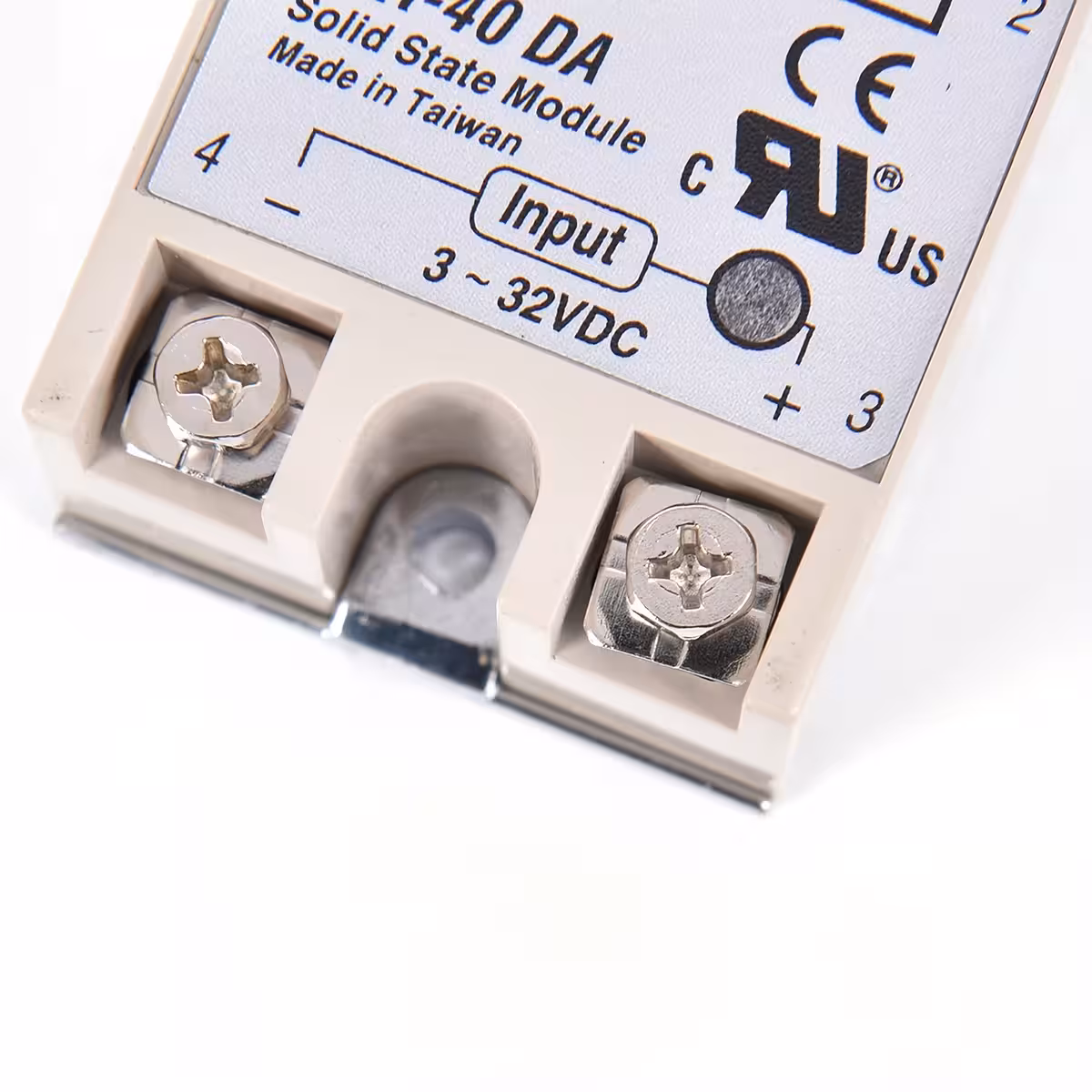

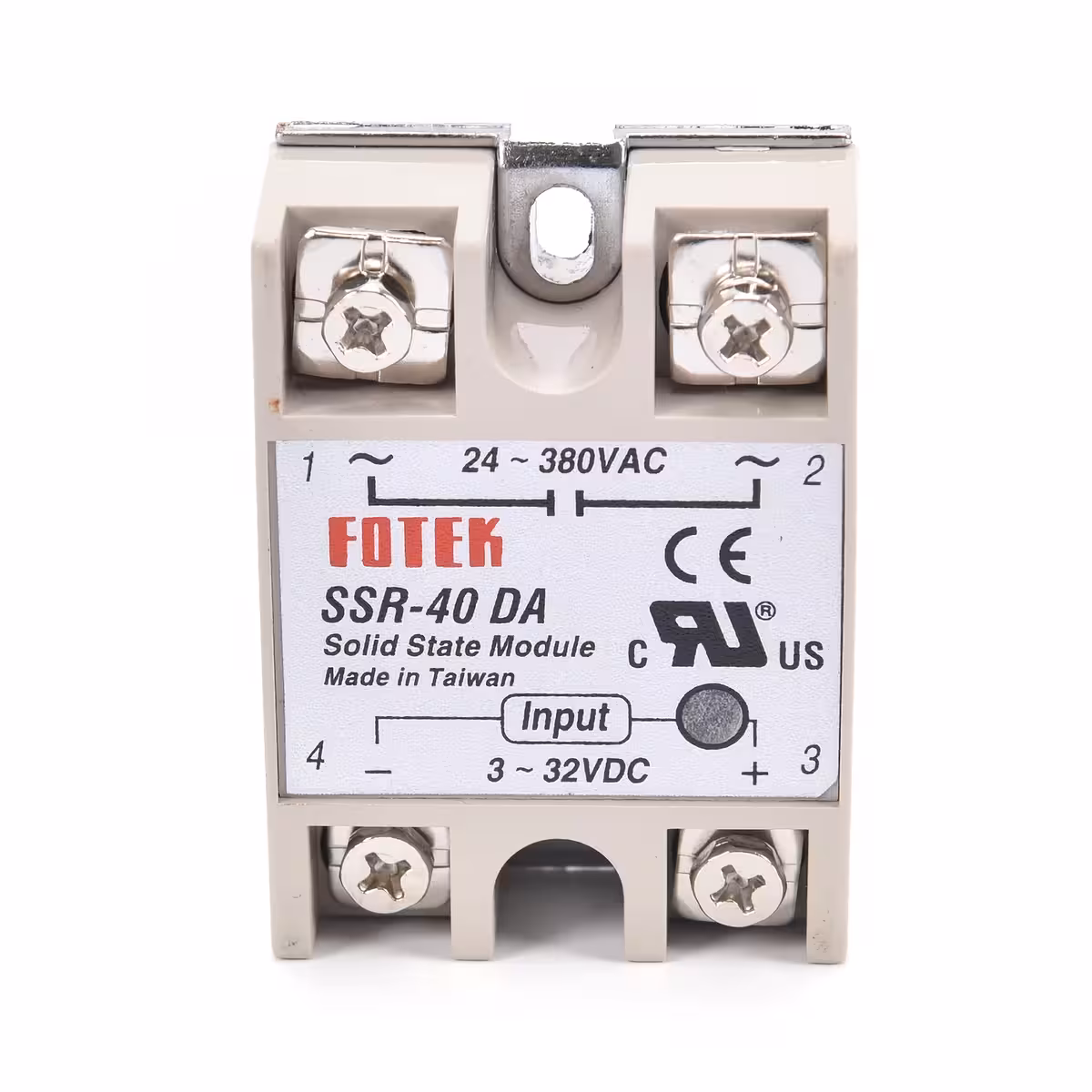

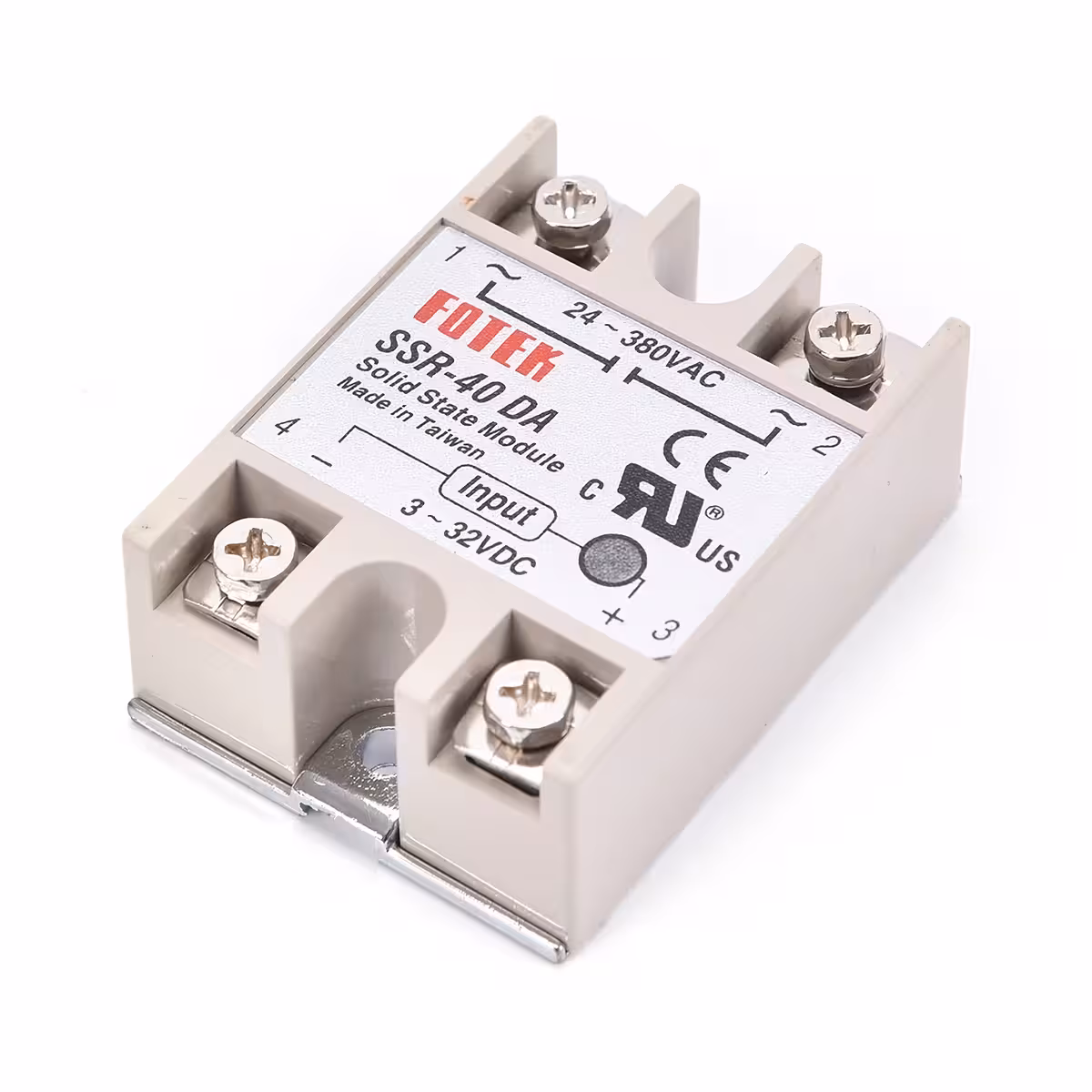

Puslaidininkė relė SSR-40DA — 40A AC perjungimas be nusidėvėjimo, kibirkščių ir triukšmo
Elektromechaninės relės ilgainiui nusidėvi, skleidžia triukšmą ir kelia kibirkščių pavojų. Jei dažnai valdote kintamosios srovės (AC) apkrovas, tokias kaip kaitinimo elementai, varikliai ar pramoninio apšvietimo sistemos, jums reikia patikimesnio sprendimo. Puslaidininkė relė SSR-40DA leidžia perjungti iki 40A srovę esant 380V AC įtampai naudojant paprastą 3–32V DC valdymo signalą, nenaudojant jokių judančių mechaninių dalių.
Pastaba: SSR-40DA modelis skirtas tik kintamosios srovės (AC) apkrovoms perjungti. Nuolatinės srovės (DC) apkrovoms naudokite SSR-DD modelį.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Nėra mechaninio nusidėvėjimo — dėl fizinių kontaktų nebuvimo tarnavimo laikas gerokai viršija įprastų elektromechaninių relių, ypač esant dažnam perjungimui.
- Suderinama su Arduino, Raspberry Pi ir PLC — priima valdymo signalą nuo 3V DC, todėl puikiai veikia su 3.3V Raspberry Pi kaiščiais be jokių papildomų rezistorių.
- Optinė izoliacija iki 2500V AC — valdymo grandinė yra visiškai atskirta nuo tinklo įtampos, užtikrinant saugumą.
- Greitas perjungimas (<10ms) — idealiai tinka procesams, reikalaujantiems spartaus reagavimo, pavyzdžiui, temperatūros valdymui per PWM ar pramoninei automatikai.
- Integruotas LED indikatorius — iškart matysite, ar relė aktyvi, be papildomų matavimo prietaisų.
- Platus darbinės temperatūros diapazonas (-30°C iki +75°C) — patikimas veikimas elektros skydinėse, techninėse patalpose ar pramoninėje aplinkoje.
Techninės detalės ir našumas

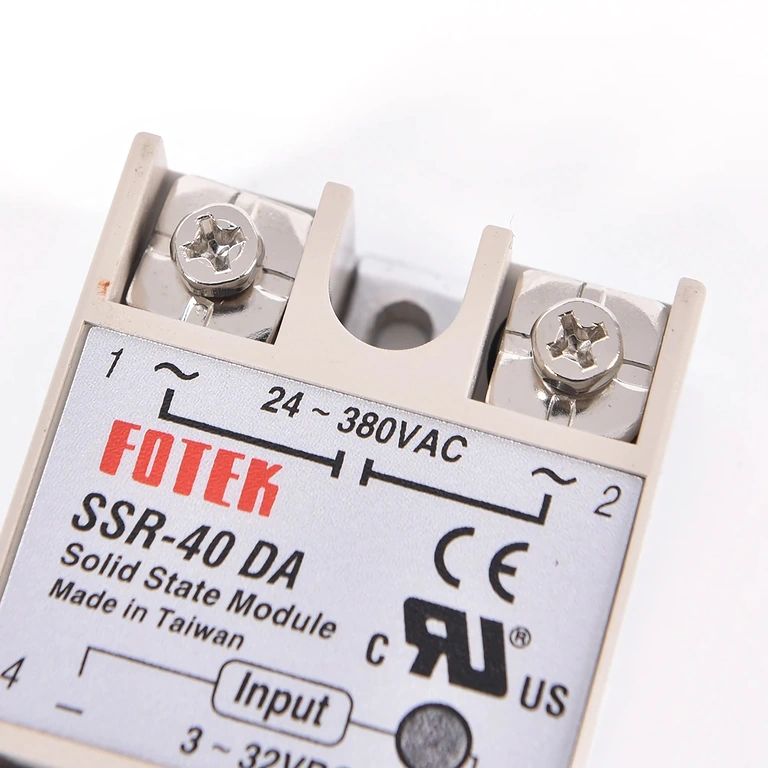

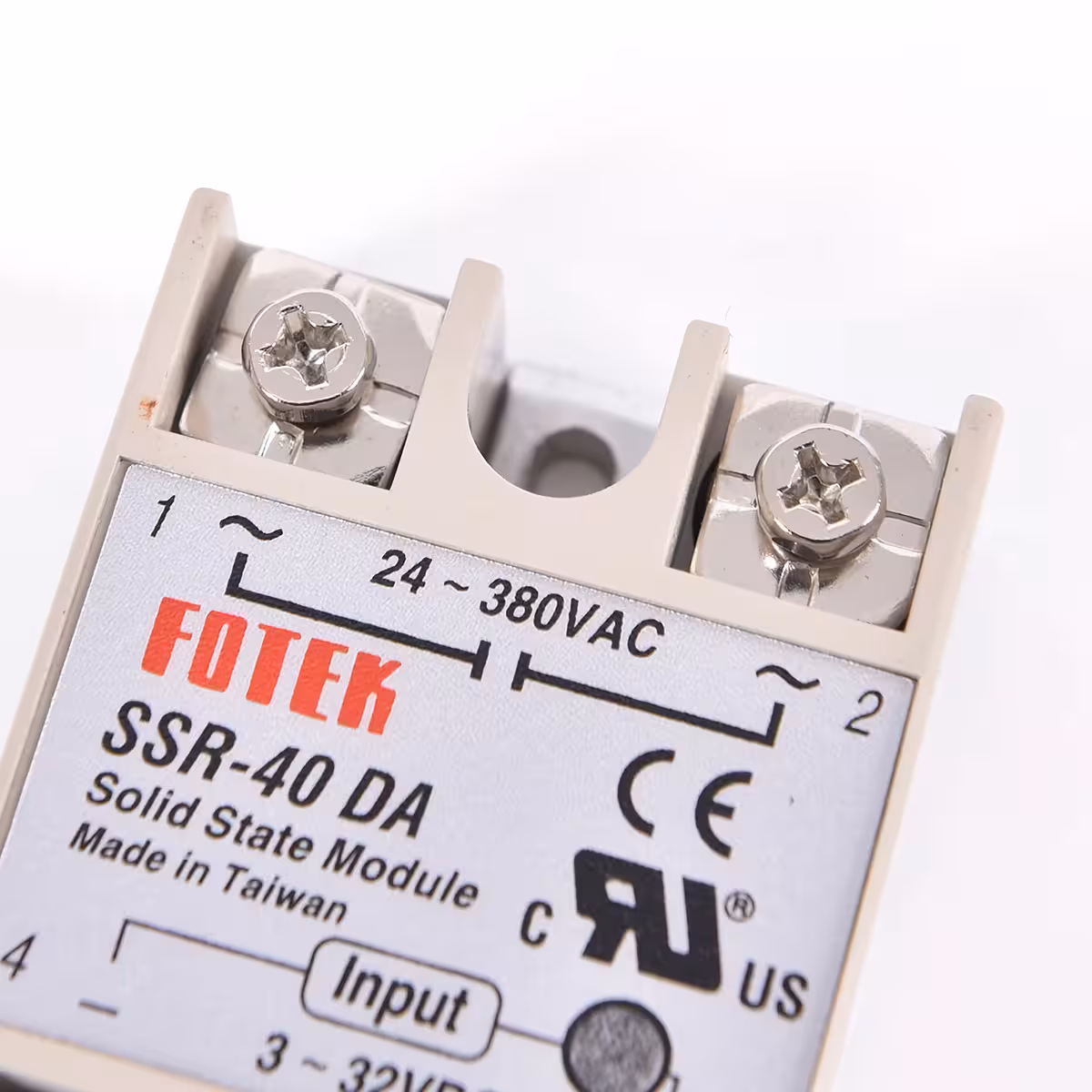

TRIAC tipo išėjimas užtikrina sklandų perjungimą abiejose AC įtampos pusperiodžių fazėse, todėl relė puikiai tinka tiek varžinėms (kaitinimo elementai, lemputės), tiek indukcinėms (varikliai, transformatoriai) apkrovoms. Vidinė optinė izoliacija sukuria galvaninį barjerą tarp 3–32V DC valdymo signalo ir iki 380V AC galios grandinės, apsaugodama jūsų mikrovaldiklius nuo nepageidaujamų trikdžių. Kompaktiškas 6,5 × 5 × 2,5 cm korpusas lengvai tvirtinamas varžtais prie radiatoriaus ar skydelio. Dirbant su srovėmis, artimomis 40A, rekomenduojame naudoti radiatorių optimaliam šilumos išsklaidymui.
| Parametras | Vertė / Detalė |
|---|---|
| Modelis | SSR-40DA |
| Valdymo įtampa | 3–32V DC |
| Valdymo srovė | 3–25mA |
| Išėjimo įtampa | 24–380V AC |
| Maksimali išėjimo srovė | 40A |
| Išėjimo tipas | TRIAC |
| Perjungimo laikas | <10ms |
| Srovės nuostolis (ON būsenoje) | <2mA |
| Dielektrinis atsparumas | 2500V AC |
| Izoliacijos varža | 500MΩ / 500V DC |
| Izoliacijos tipas | Optinė |
| Indikacija | LED ON |
| Darbinė temperatūra | -30°C … +75°C |
| Matmenys | 6,5 × 5 × 2,5 cm |
| Montavimas | Varžtais |
Pakuotės turinys
- 1 × Puslaidininkė relė SSR-40DA
Dažniausiai užduodami klausimai
Ar galiu naudoti SSR-40DA nuolatinės srovės (DC) apkrovoms?
Ne. TRIAC išėjimas veikia tik su kintamąja srove (AC), nuo 24V iki 380V. Jei reikia valdyti DC apkrovas, rinkitės SSR-DD modelį.
Ar veiks su Arduino arba Raspberry Pi be papildomų komponentų?
Taip. Valdymo signalas prasideda nuo 3V DC, todėl tai yra pakankama 3.3V Raspberry Pi kaiščiams ir 5V Arduino išėjimams. Jokių papildomų tranzistorių ar rezistorių nereikia.
Ar būtinas radiatorius naudojant 40A srovę?
Taip. Esant srovėms, artimoms maksimaliai leistinai, relė generuoja šilumą. Tinkamas radiatorius apsaugo nuo perkaitimo ir užtikrina stabilų veikimą ilgą laiką.
Ar ši relė gali valdyti trifazį variklį?
Viena SSR-40DA relė valdo tik vieną fazę. Trifaziam varikliui valdyti reikės trijų identiškų relių (po vieną kiekvienai fazei).
Kodėl svarbi optinė izoliacija?
Ji visiškai atskiria valdymo grandinę (Arduino, PLC) nuo tinklo įtampos. Įvykus trumpajam jungimui ar atsiradus įtampos šuoliui apkrovos pusėje, jūsų mikrovaldikliai išlieka saugūs. 2500V AC dielektrinis atsparumas suteikia patikimą apsaugą.
