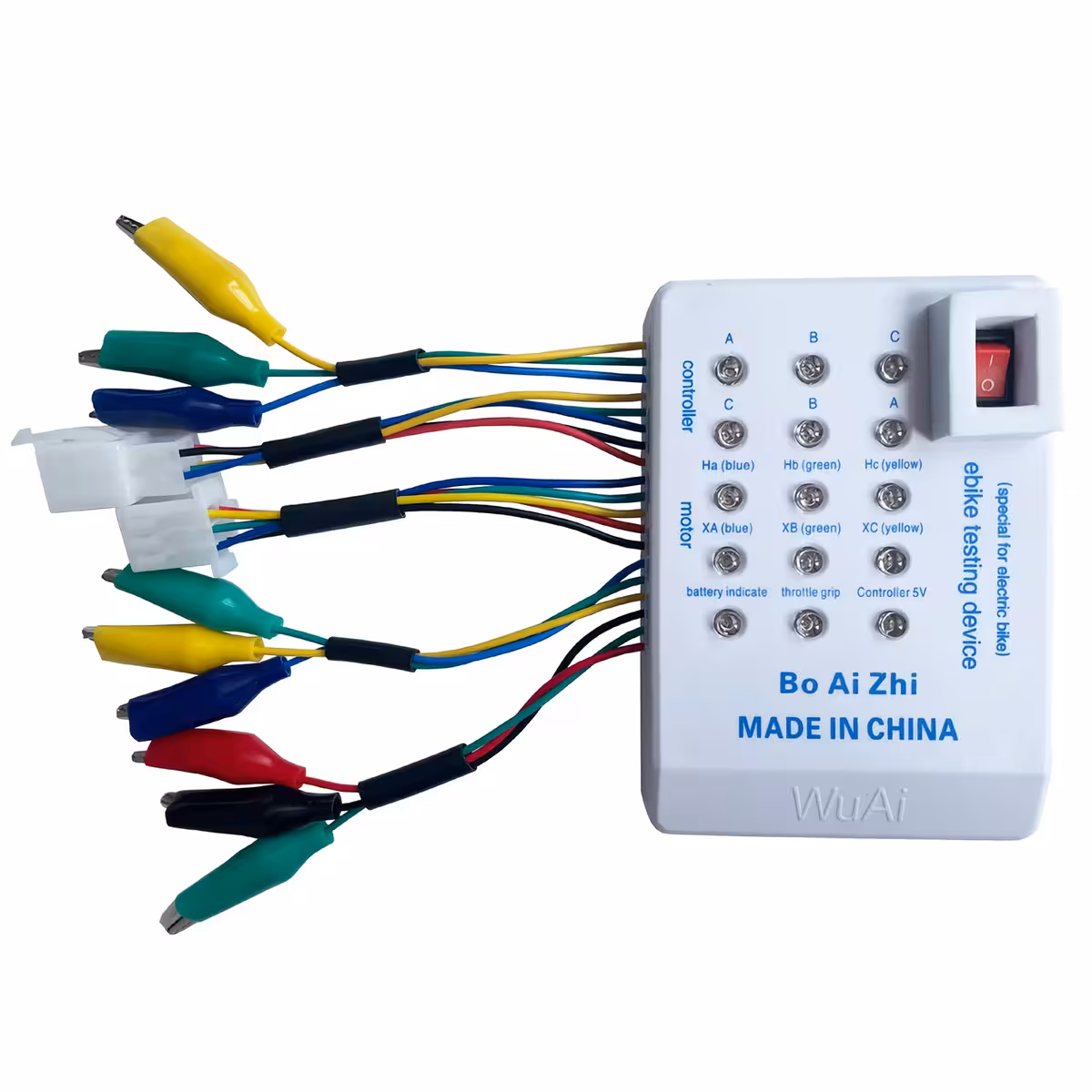

Universalus elektrinio dviračio ir paspirtuko testeris – brushless variklis su Hall jutikliais, 24–72V

Pagrindinės funkcijos:

• Valdiklio ir variklio 3 fazių išėjimų tikrinimas
• Valdiklio-Hall jutiklių ryšio testavimas
• Hall jutiklių kontrolė variklio išėjime
• Akseleratoriaus svirties testavimas
• Stabdžio patikrinimas saugumui
• Suderinamas su dauguma brushless elektrinių transporto priemonių

Techninės specifikacijos:

Testerio jungtys:

• Pirmoji grupė (kairėje) – akseleratoriaus svirtis (raudona = +5V, mėlyna = signalas, juoda = GND)
• Antra grupė – variklio fazių laidai (geltona, žalia, mėlyna)
• Trečia grupė – variklio Hall jutiklis (raudona = +5V, geltona/žalia/mėlyna = signalas, juoda = GND)
• Ketvirta grupė – valdiklio fazių išėjimas (geltona, žalia, mėlyna)
• Penkta grupė – valdiklio Hall jutiklis (raudona = +5V, geltona/žalia/mėlyna = signalas, juoda = GND)

Variklio fazių laidų testavimo procedūra:

1. Su testeriu Išjungta, prijunkite tik 3 variklio fazių laidus prie testerio.
2. Sukite variklį į priekį (laisvo sukimo varikliuose pasukite ratą ranka atgal).
3. Patikrinkite, ar visi LED indikatoriai mirksi. Jei visi LED mirksi, patikrinkite seką iš kairės į dešinę.

Hall jutiklių ir variklio laidų testavimo procedūra:

1. Prijunkite tik Hall jutiklių jungtį prie testerio. Kai kuriuose brushless varikliuose gali prireikti nuimti baltą plastikinę jungtį.
2. Su testeriu Įjungta, sukite variklį į priekį.
3. Patikrinkite, ar visi LED indikatoriai mirksi teisinga seka (kairė → dešinė).

Valdiklio testavimo procedūra:

1. Prijunkite akseleratoriaus svirtį prie valdiklio.
2. Prijunkite valdiklio fazių ir Hall laidus prie testerio.
3. Prijunkite bateriją prie valdiklio.
4. Įjunkite testerį ir patikrinkite 5V LED indikatorių LED ratų centre.
5. Jei 5V LED neužsidega, valdiklis nepateikia teisingos įtampos Hall jutikliams.
6. Lėtai sukite akseleratoriaus svirtį ir patikrinkite, ar priešingi LED indikatoriai užsidega ir sukasi tinkamai.

Akseleratoriaus svirties testavimo procedūra:

1. Prijunkite akseleratoriaus svirtį prie testerio.
2. Su testeriu Įjungta, patikrinkite, ar LED indikatorius žalias.
3. Pasukite svirtį pilnai; LED turi pereiti iš žalio → išjungto → raudono (maksimali atidarymo padėtis).
4. Jei LED nesikeičia, svirtis arba laidai gali būti sugadinti.

Dažniausiai užduodami klausimai:

• Hall jutiklio LED neužsidega: jutiklis arba laidas yra sugadintas.
• 5V LED neužsidega: valdiklio 5V maitinimas sugadintas arba raudonas/juodas Hall laidas nutrūkęs.
• Fazių LED neužsidega: fazės laidas nutrūkęs arba variklio vidinis kontaktas sugadintas.
• LED indikatoriai dega atvirkščiai (dešinė → kairė): seka gali būti pataisyta tinkamai sujungiant Hall ir fazių laidus motorui ir valdikliui.
• Fazių LED atrodo mirksintys vienu metu: dėl rato ar variklio su reduktoriumi greičio; svarbu, kad visi LED užsidegtų.
• Sugedusi akseleratoriaus svirtis: LED indikatoriai neseka sekos Žalia → Išjungta → Raudona pilno sukimo metu.
