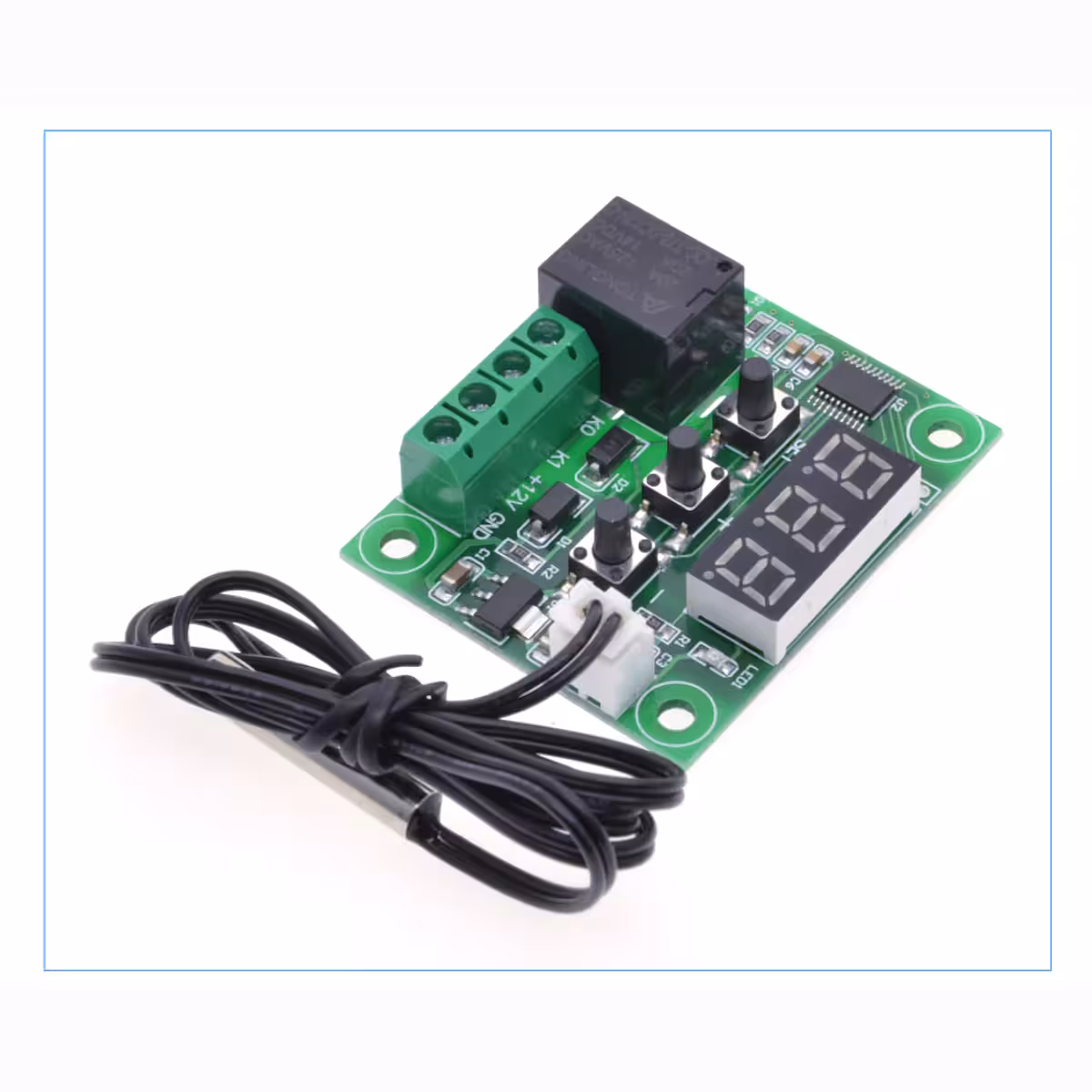

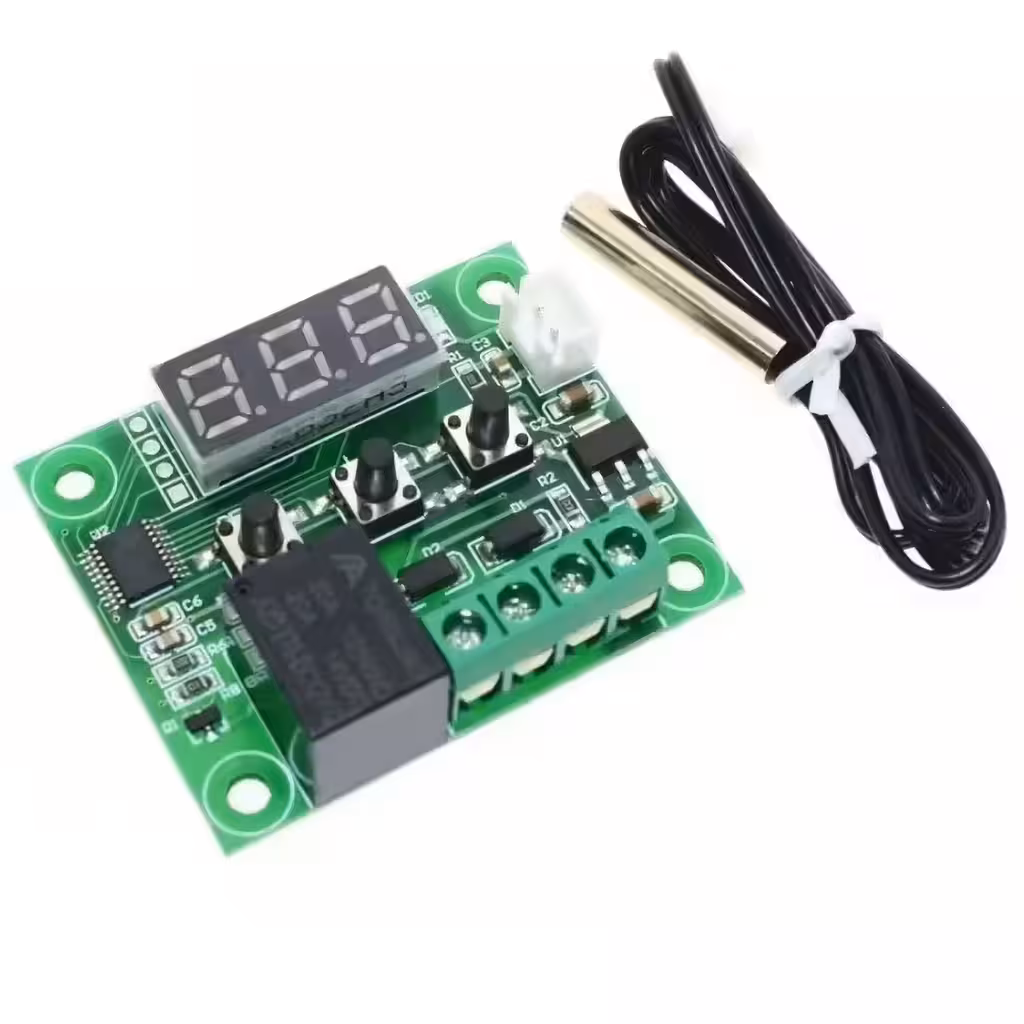

Universalus 12V W1209 skaitmeninis elektroninis termostatas su 20A relė ir temperatūros jutikliu
Programuojamas skaitmeninis termostatas W1209 leidžia tiksliai valdyti temperatūrą sistemose nuo -50°C iki +110°C. Maitinamas 12V DC, naudoja įtrauktą NTC jutiklį temperatūrai matuoti ir dvigubą relę (normaliai uždarytą / normaliai atidarytą) valdymui.
Tinka elektros vožtuvų, elektrinių kaitintuvų, variklių, kompresorių, ventiliatorių ir kitų įrenginių valdymui. Didesniems srovės krūviams rekomenduojama naudoti papildomą elektros kontaktorių.
Skaitmeninio termostato W1209 techninės specifikacijos:
Parametras
Reikšmė
Temperatūrų diapazonas
-50°C iki +110°C
Jutiklių suderinamumas
NTC (įtrauktas), PTC
Rezoliucija
0,1°C
Matuojimo tikslumas
±0,1°C
Histerezės tikslumas
0,1°C
Atnaujinimo dažnis
0,5 sek.
Srovės suvartojimas
35 mA – 65 mA

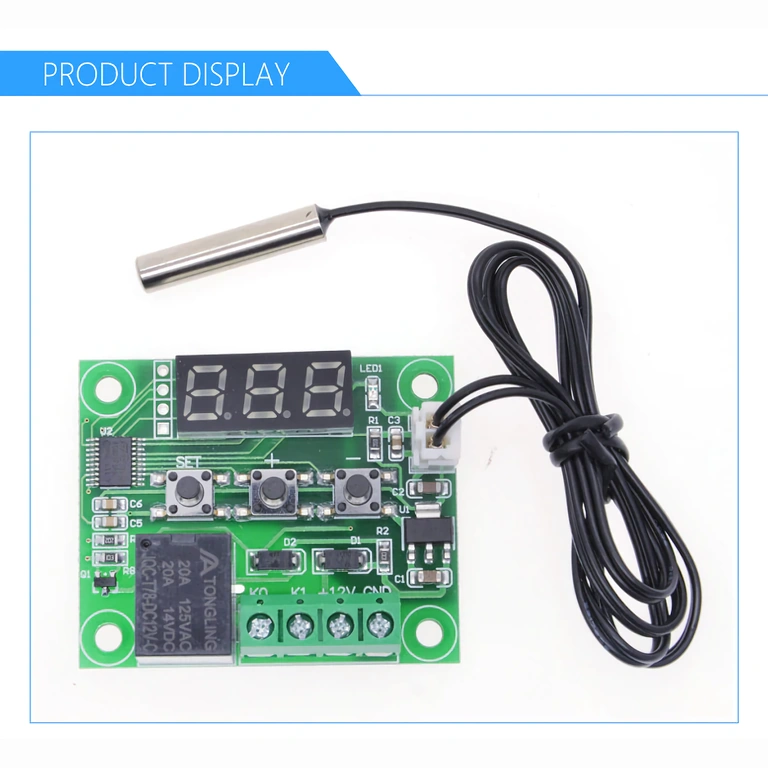

Skaitmeninis ekranas
0,28 colio, 3 dešimtainiai skaitmenys
Maitinimas
12V DC
Darbinė temperatūra
-10°C iki 60°C, drėgmė 20% – 85%

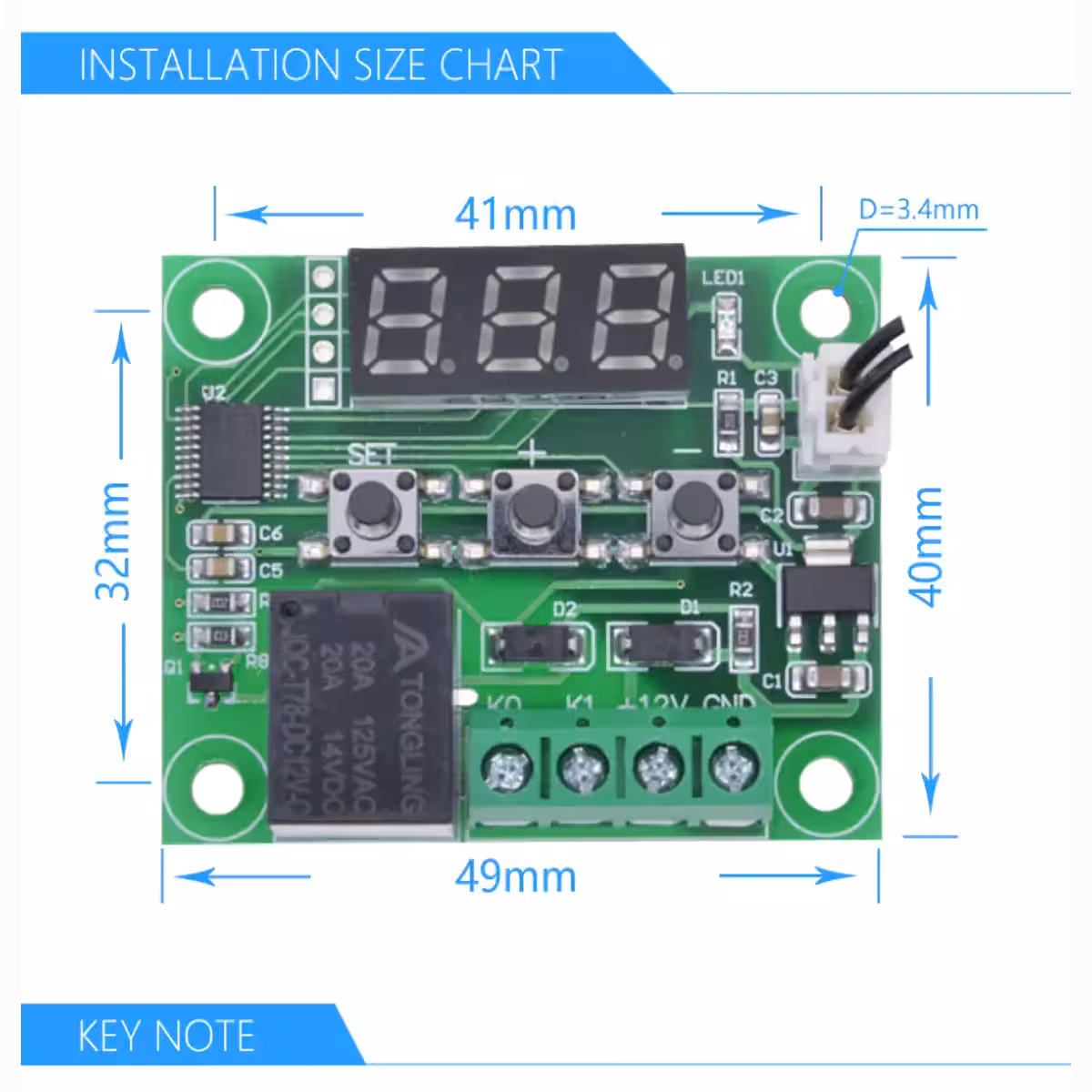

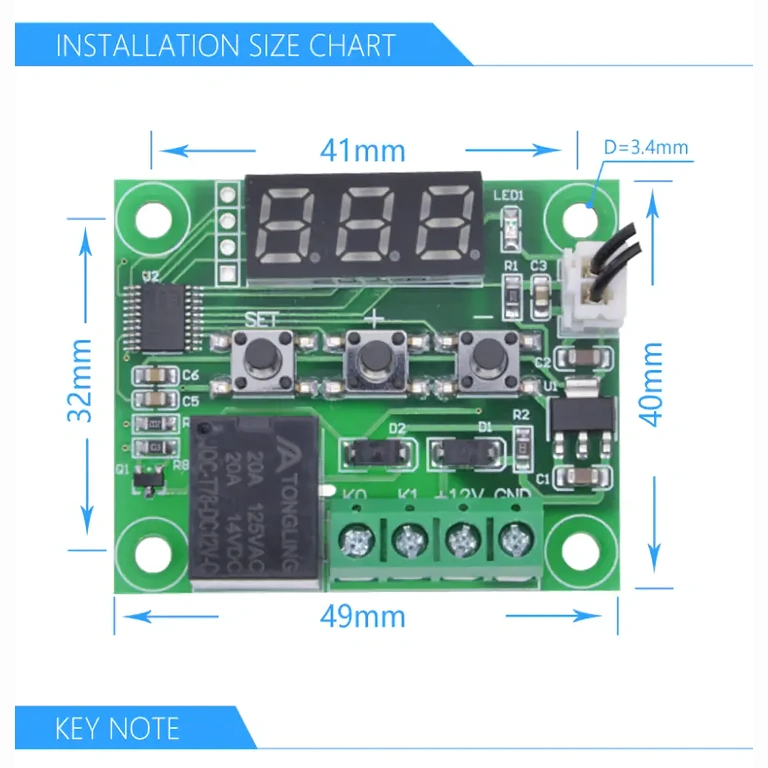

Matmenys
48,5 x 40 mm
Programuojami parametrai ir nustatymai:
Termostatas leidžia programuoti kelis parametrus, kad pritaikytumėte jį savo naudojimui: šildymo/šaldymo režimą, histerezę, temperatūros ribas, jutiklio kalibravimą, uždelsimą, pavojaus signalą ir kt. Nustatymai atliekami paspaudus mygtuką SET 5 sekundėms.
P0: Šildymo/šaldymo režimas (C/H) – numatytasis C
P1: Histerezė (0.1 – 30) – numatytasis 2
P2: Aukščiausia temperatūros riba (maks. 110°C) – numatytasis 110
P3: Žemiausia temperatūros riba (min. -50°C) – numatytasis -50
P4: Jutiklio kalibravimas (-7°C iki +7°C) – numatytasis 0
P5: Uždelsimas tarp slenksčio ir relės (0-600 sek.) – numatytasis 0
P6: Aukštos temperatūros signalas (0-110°C) – numatytasis IŠJUNGTA
Gamyklinei būsenai atstatyti paspauskite vienu metu mygtukus „+“ ir „-“.
Svarbios pastabos:
- Atskirkite jutiklio laidus nuo įtampos ir srovės jungčių.

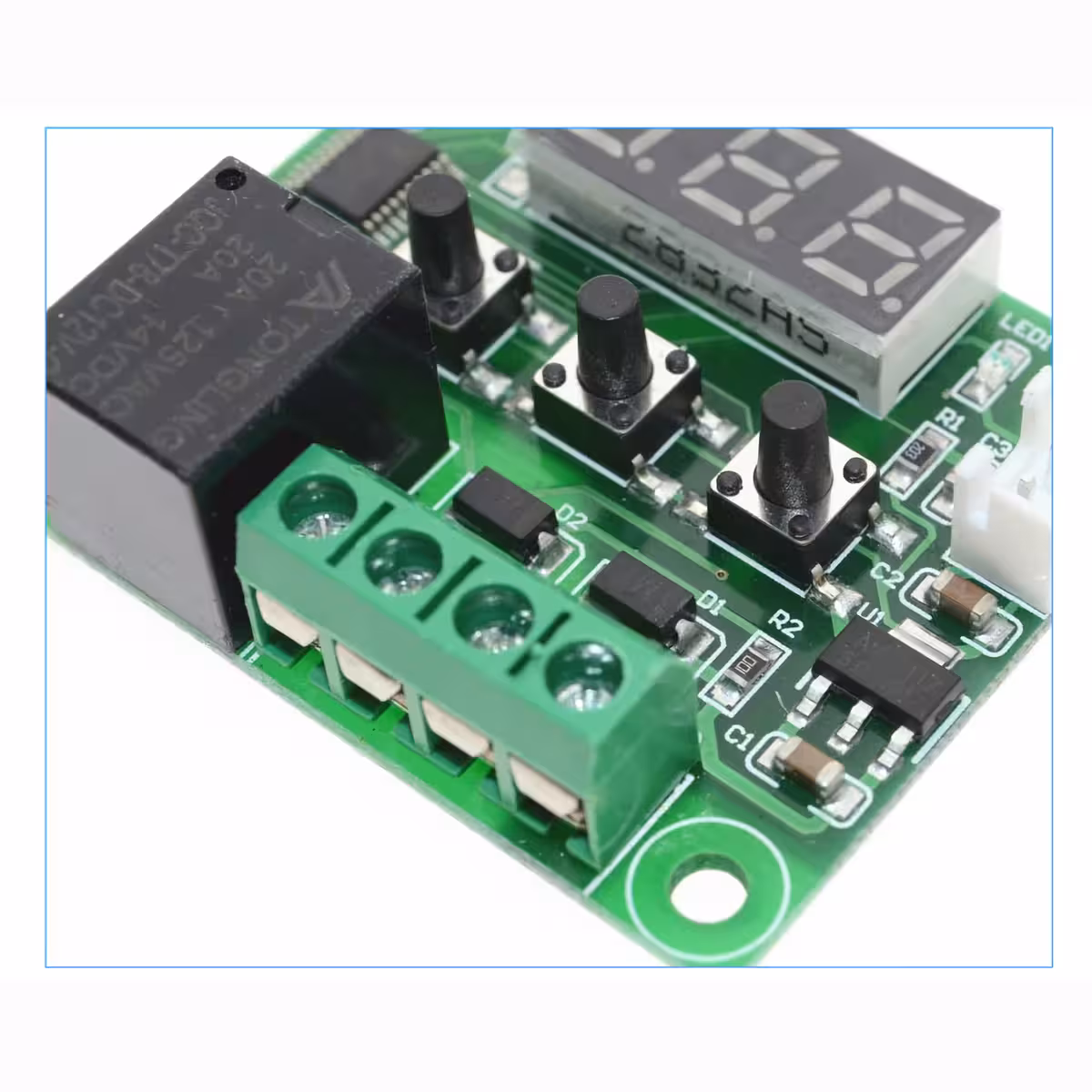

- Nepasiekite maksimalaus relės srovės (20A). Didesniems krūviams naudokite išorinį kontaktorių.
- Jutiklis montuojamas su lempute į viršų, saugant nuo oro srautų ir ventiliatorių, kad matavimas būtų tikslus.
Taikymo pavyzdžiai:
Elektrinių kaitintuvų, elektromagnetinių vožtuvų, šaldymo kompresorių, ventiliatorių, stebėjimo ir signalizacijos sistemų, apšvietimo bei kitų įrenginių, kuriems reikalingas tikslus temperatūros reguliavimas, valdymas.
Programuojamas skaitmeninis termostatas W1209 leidžia tiksliai valdyti temperatūrą sistemose nuo -50°C iki +110°C. Maitinamas 12V DC, naudoja įtrauktą NTC jutiklį temperatūrai matuoti ir dvigubą relę (normaliai uždarytą / normaliai atidarytą) valdymui.
Tinka elektros vožtuvų, elektrinių kaitintuvų, variklių, kompresorių, ventiliatorių ir kitų įrenginių valdymui. Didesniems srovės krūviams rekomenduojama naudoti papildomą elektros kontaktorių.
Skaitmeninio termostato W1209 techninės specifikacijos:
| Parametras | Reikšmė |
|---|---|
| Temperatūrų diapazonas | -50°C iki +110°C |
| Jutiklių suderinamumas | NTC (įtrauktas), PTC |
| Rezoliucija | 0,1°C |
| Matuojimo tikslumas | ±0,1°C |
| Histerezės tikslumas | 0,1°C |
| Atnaujinimo dažnis | 0,5 sek. |
| Srovės suvartojimas | 35 mA – 65 mA |
| Skaitmeninis ekranas | 0,28 colio, 3 dešimtainiai skaitmenys |
| Maitinimas | 12V DC |
| Darbinė temperatūra | -10°C iki 60°C, drėgmė 20% – 85% |
| Matmenys | 48,5 x 40 mm |
Programuojami parametrai ir nustatymai:
Termostatas leidžia programuoti kelis parametrus, kad pritaikytumėte jį savo naudojimui: šildymo/šaldymo režimą, histerezę, temperatūros ribas, jutiklio kalibravimą, uždelsimą, pavojaus signalą ir kt. Nustatymai atliekami paspaudus mygtuką SET 5 sekundėms.
P0: Šildymo/šaldymo režimas (C/H) – numatytasis CP1: Histerezė (0.1 – 30) – numatytasis 2
P2: Aukščiausia temperatūros riba (maks. 110°C) – numatytasis 110
P3: Žemiausia temperatūros riba (min. -50°C) – numatytasis -50
P4: Jutiklio kalibravimas (-7°C iki +7°C) – numatytasis 0
P5: Uždelsimas tarp slenksčio ir relės (0-600 sek.) – numatytasis 0
P6: Aukštos temperatūros signalas (0-110°C) – numatytasis IŠJUNGTA
Gamyklinei būsenai atstatyti paspauskite vienu metu mygtukus „+“ ir „-“.
Svarbios pastabos:
- Atskirkite jutiklio laidus nuo įtampos ir srovės jungčių.
- Nepasiekite maksimalaus relės srovės (20A). Didesniems krūviams naudokite išorinį kontaktorių.
- Jutiklis montuojamas su lempute į viršų, saugant nuo oro srautų ir ventiliatorių, kad matavimas būtų tikslus.
Taikymo pavyzdžiai:
Elektrinių kaitintuvų, elektromagnetinių vožtuvų, šaldymo kompresorių, ventiliatorių, stebėjimo ir signalizacijos sistemų, apšvietimo bei kitų įrenginių, kuriems reikalingas tikslus temperatūros reguliavimas, valdymas.
