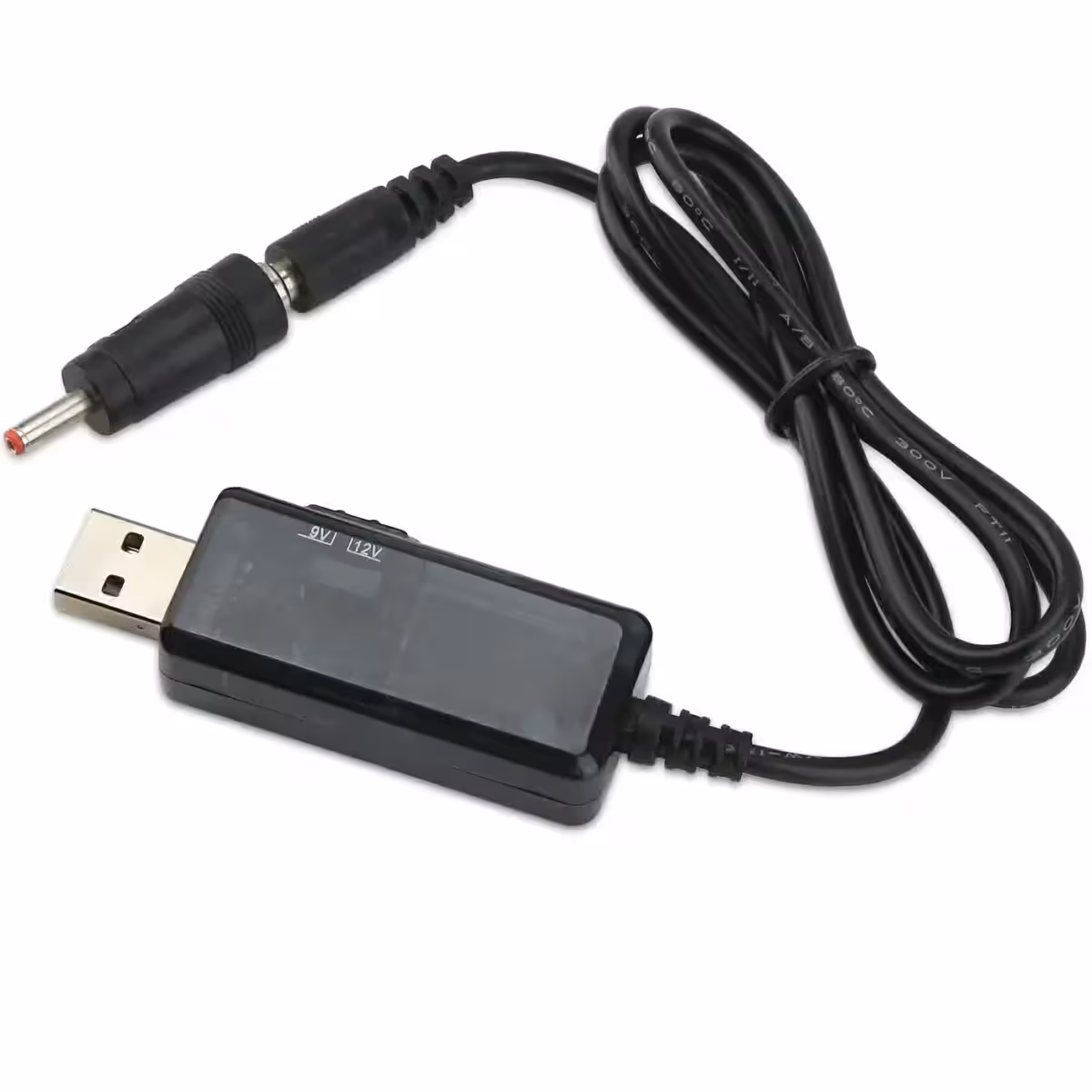

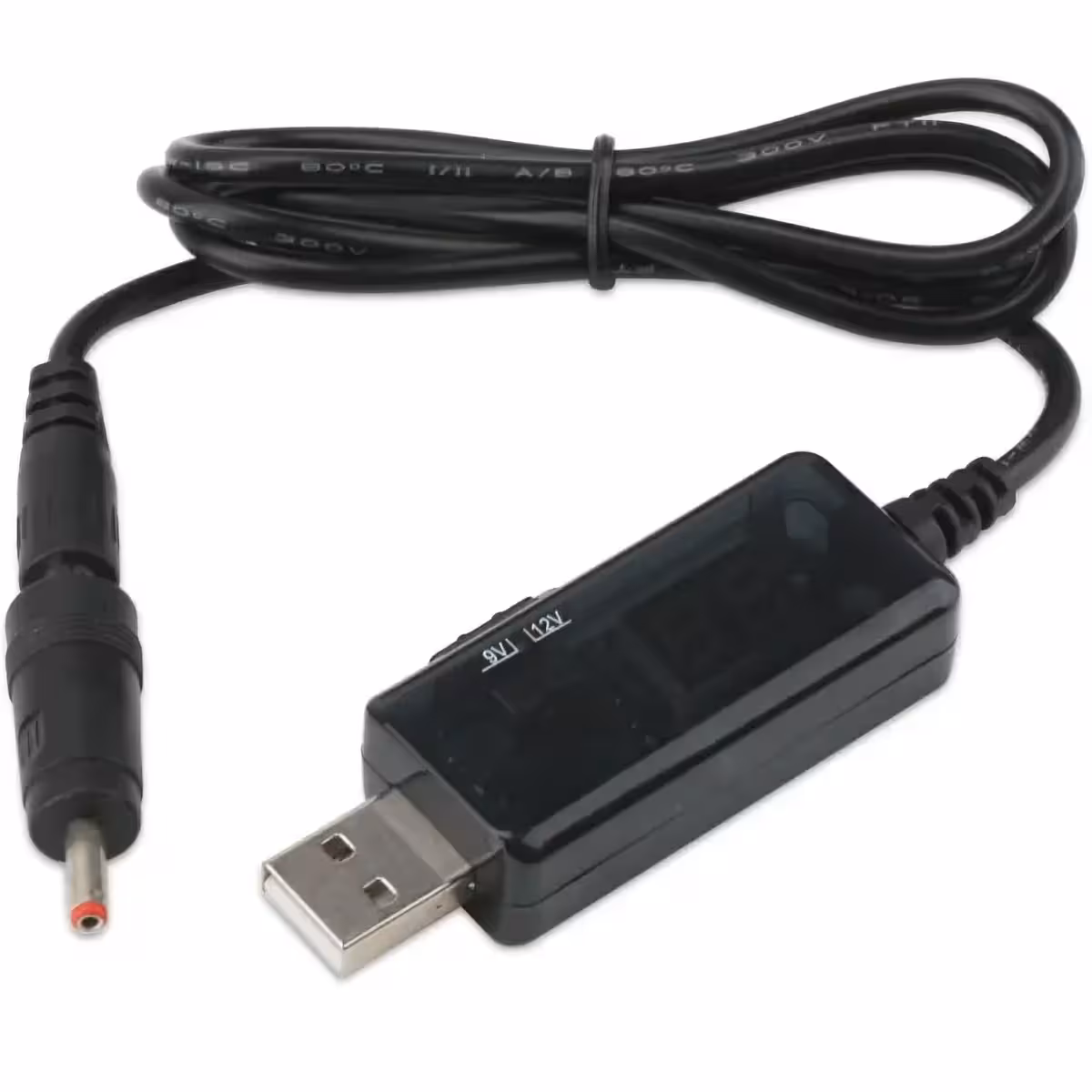

USB 5V į 9V/12V įtampos keitiklis – nešiojamas UPS maršrutizatoriui, IP kamerai ir DIY projektams
Dingo elektra ir išsijungė maršrutizatorius? IP kamera tapo nepasiekiama? Signalizacija nebereaguoja? Jei turite išorinę bateriją (powerbank) ir šį USB 5V į 9V/12V įtampos keitiklį, šios problemos jums nebegresia. Maitinimas išliks stabilus — be jokių pertrūkių ar būtinybės iš naujo konfigūruoti įrenginius.
Pastaba: maksimali galia priklauso nuo naudojamo USB šaltinio. Norint užtikrinti stabilų 12V/0.8A veikimą, rekomenduojama naudoti USB lizdą, palaikantį bent 2A srovę.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Fizinis 9V / 12V jungiklis — išėjimo įtampą pakeisite per kelias sekundes be jokių programėlių, kompiuterių ar sudėtingų nustatymų.
- LED ekranas realiuoju laiku — iškart matysite aktyvią įtampą be multimetro ar spėliojimų.
- Integruota UPS funkcija — prijungus tarp „pass-through“ funkciją palaikančio powerbank’o ir maršrutizatoriaus ar IP kameros, dingus elektrai įrenginys automatiškai perims maitinimą.
- DC 5.5×2.5 mm jungtis + 3.5×1.35 mm adapteris — tinka daugumai maršrutizatorių, IP kamerų ir universalių maitinimo šaltinių be jokių papildomų priedų.
- Tik 35 g svoris, 0,8 m laidas — patogiai įsitaisys ant darbo stalo, automobilyje ar kitoje vietoje, neužimdamas daug vietos.
- Suderinamas su bet kokiu 5V/2A USB lizdu — veikia su sieniniais įkrovikliais, automobiliniais USB lizdais ar standartiniais powerbank’ais.
Detalės ir našumas
Modulis naudoja boost (step-up) grandinę, kuri pakelia 5V USB įėjimo įtampą iki 9V @ 1A arba 12V @ 0.8A, pasirenkamų fiziniu jungikliu. Konversija pasižymi aukštu efektyvumu, minimaliais nuostoliais ir integruota apsauga nuo perkrovos.

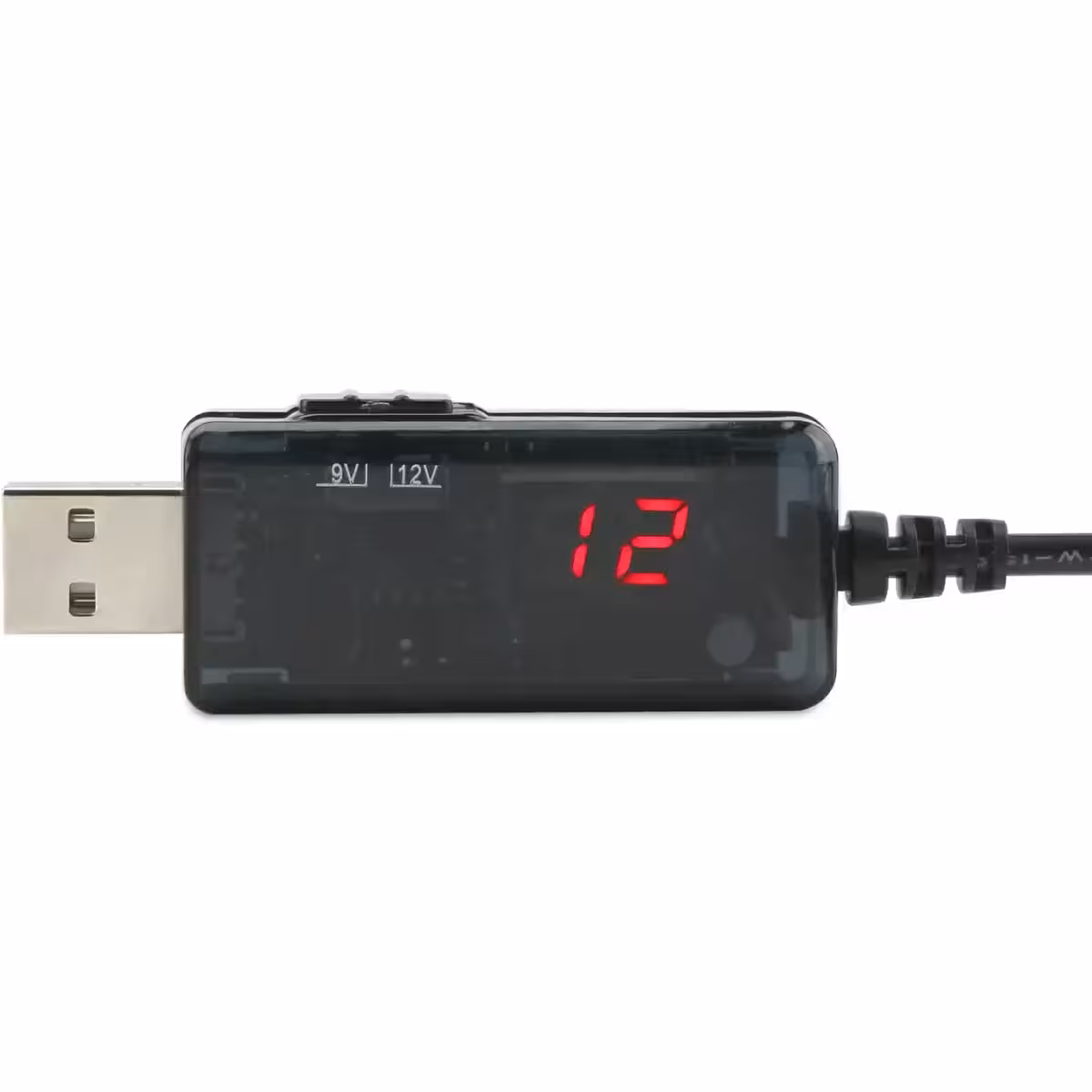

LED ekranas nuolat rodo aktyvią įtampą — jokių neaiškumų, kokia srovė tiekiama įrenginiui. Įtampos režimo keitimui nereikia atjungti įrenginio nuo USB šaltinio.
Naudojant kaip nešiojamą UPS, modulis jungiamas tarp „pass-through“ funkciją palaikančio powerbank’o ir maitinamo įrenginio. Dingus elektrai, powerbank’as akimirksniu perima apkrovą, todėl maršrutizatorius ar IP kamera veikia be jokios pauzės. Tas pats principas taikomas automobilių sistemose, Arduino ar Raspberry Pi projektuose bei bet kurioje kitoje įrangoje, kuriai reikalinga 9V arba 12V įtampa iš USB lizdo.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 5V DC per USB jungtį |
| Maksimali įėjimo srovė | 2A |
| Pasirenkama išėjimo įtampa | 9V arba 12V (fizinis jungiklis) |
| Išėjimo srovė esant 9V | maks. 1A |
| Išėjimo srovė esant 12V | maks. 0.8A |
| Ekranas | LED su aktyvios įtampos indikacija |

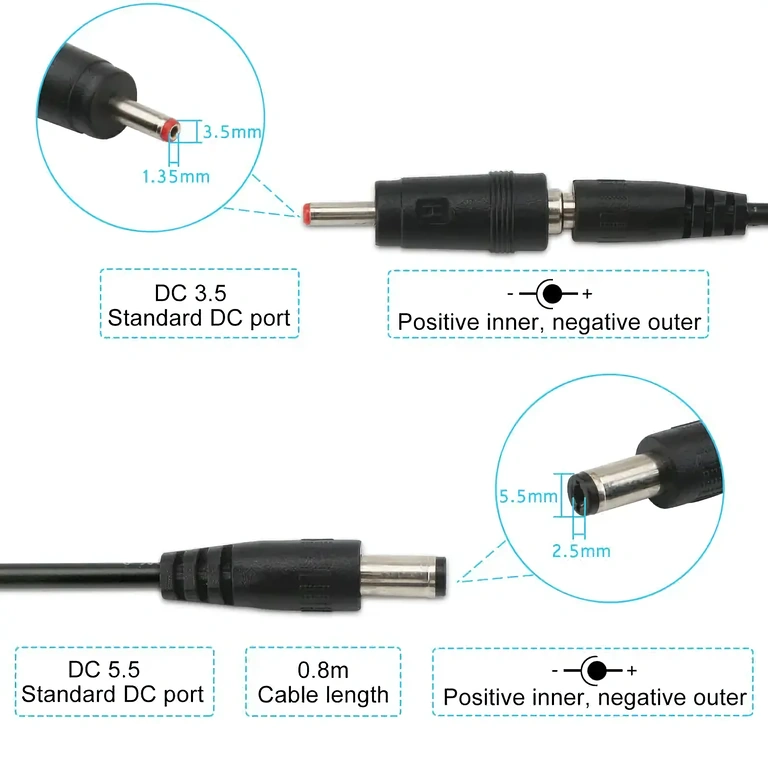

| Pagrindinė išėjimo jungtis | DC 5.5 × 2.5 mm |
| Pridedamas adapteris 1 | DC 3.5 × 1.35 mm (vyriškas) |
| Pridedamas adapteris 2 | DC 5.5 × 2.5 mm (moteriškas) |
| Laido ilgis | 0,8 metro |
| Svoris | 35 g |
| Pagrindinės pritaikymo sritys | Maršrutizatoriai, IP kameros, signalizacijos, automobiliai, DIY, UPS powerbank |
Naudojimo instrukcija
- Pasirinkite išėjimo įtampą prieš prijungdami įrenginį: naudokite fizinį jungiklį ant korpuso (9V arba 12V). LED ekrane patikrinkite, ar rodoma teisinga įtampa.
- Prijunkite norimą įrenginį prie modulio DC išėjimo. Jei įrenginio jungtis mažesnė, naudokite pridedamą 3.5×1.35 mm adapterį.
- Prijunkite 5V/2A USB šaltinį (įkroviklį, automobilinį lizdą, powerbank’ą) prie modulio USB įėjimo. Užsidegs LED ekranas, patvirtinantis aktyvią įtampą.
- UPS konfigūracija: prijunkite modulį tarp „pass-through“ funkciją palaikančio powerbank’o ir įrenginio. Dingus pagrindiniam maitinimui, powerbank’as automatiškai perims maitinimą be pertrūkių.
- Dėmesio: neviršykite maksimalios rekomenduojamos srovės (1A esant 9V / 0.8A esant 12V), kad išvengtumėte modulio perkaitimo.
Pakuotės turinys

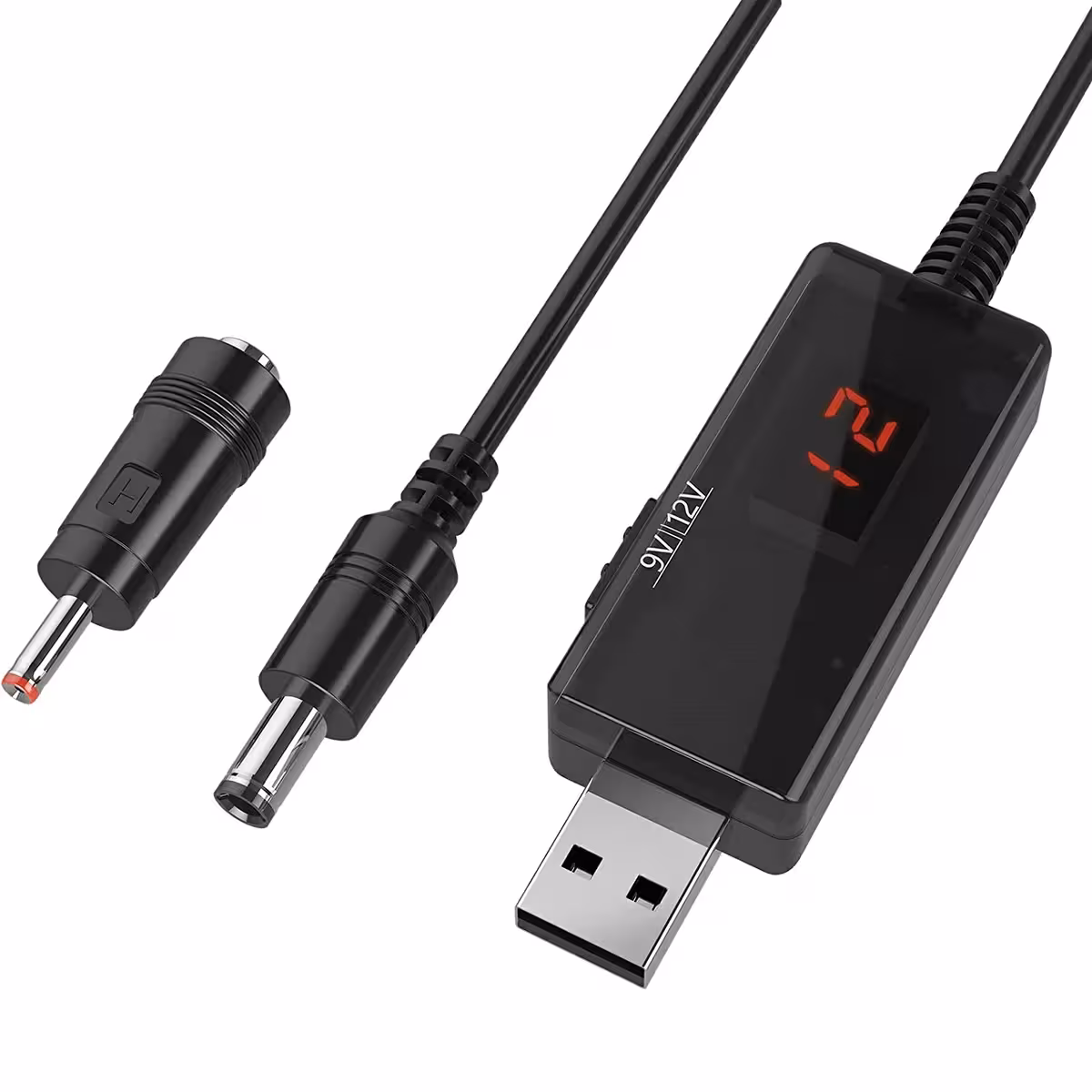

- 1× USB 5V → 9V/12V step-up keitiklio modulis su LED ekranu
- 1× DC adapteris (vyriškas) 3.5 × 1.35 mm
- 1× DC adapteris (moteriškas) 5.5 × 2.5 mm
Dažniausiai užduodami klausimai
Ar galiu maitinti 12V/1A maršrutizatorių su šiuo moduliu?
Modulis prie 12V tiekia maksimaliai 0.8A. Jei jūsų maršrutizatoriui nuolat reikia 1A, kyla perkrovos rizika. Įrenginiams, naudojantiems iki 0.8A prie 12V, veikimas bus stabilus. Prieš naudodami, patikrinkite originalaus maitinimo adapterio techninius duomenis.
Ar tai veikia kaip tikras UPS, jei prijungiu prie powerbank’o?
Taip, su sąlyga, kad jūsų powerbank’as palaiko pass-through funkciją (t. y. gali būti kraunamas ir tuo pat metu tiekti srovę). Tokiu atveju, dingus elektrai, powerbank’as akimirksniu perima apkrovą, o modulis toliau tiekia 9V arba 12V be jokių pertrūkių.
Ar suderinamas su automobilio USB lizdu?
Taip. Standartiniai automobilių USB lizdai tiekia 5V/1A arba 5V/2A, ko pakanka 9V/1A ar 12V/0.8A įrangai maitinti. Įsitikinkite, kad automobilio lizdas tiekia bent 2A, kad būtų užtikrintas maksimalus našumas esant 12V.
Ar galiu keisti išėjimo įtampą, kai modulis prijungtas?
Techniškai jungiklis leidžia tai daryti veikimo metu. Visgi, jei prijungtas įrenginys jautrus įtampos svyravimams, rekomenduojame pirmiausia jį atjungti, pakeisti įtampą, patikrinti LED ekrane ir tik tada vėl prijungti.
