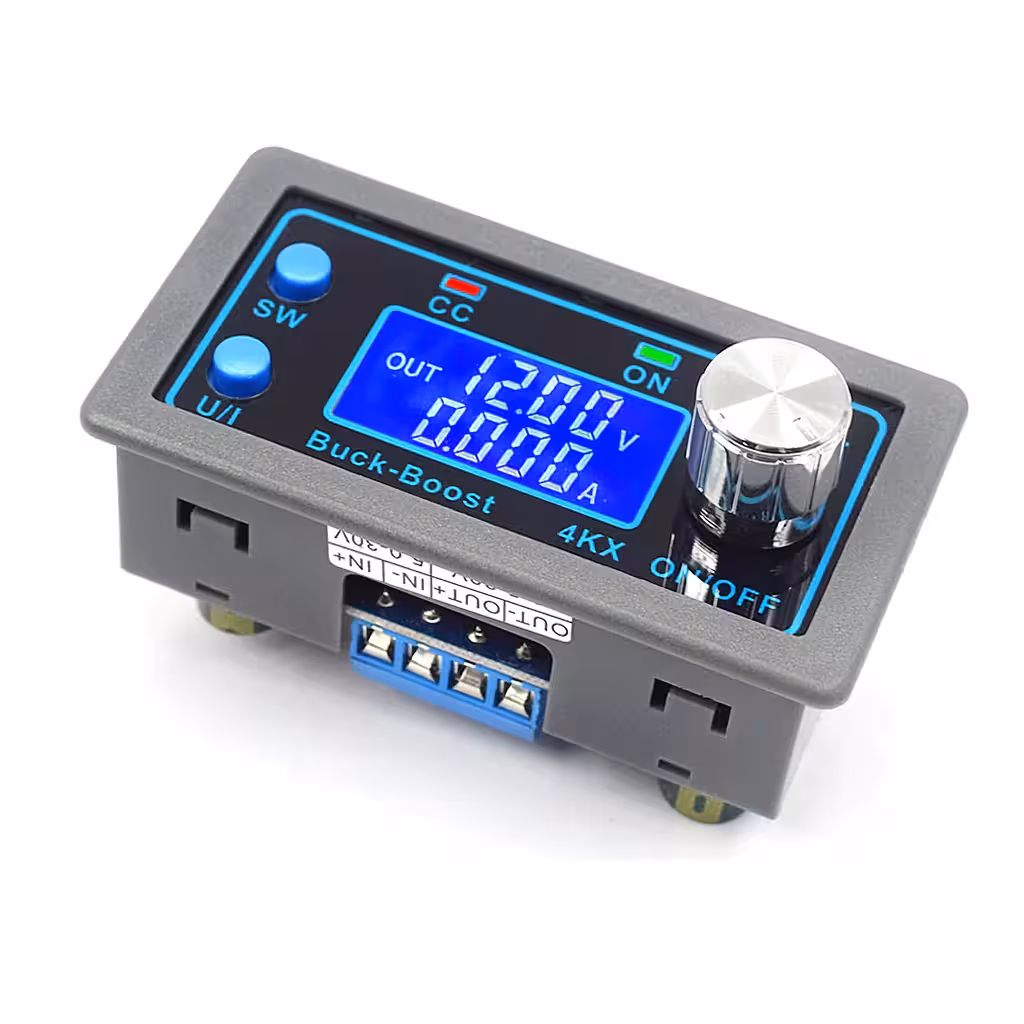

DC-DC laboratorinis maitinimo šaltinis 30V 4A Step Up/Down – visapusiškas įtampos ir srovės valdymas kompaktiškame modulyje
Dirbate su projektu ir kiekviename testavimo etape reikalinga vis kitokia įtampa? O gal norite maitinti įvairius grandynus be būtinybės nuolat keisti maitinimo šaltinį? Šis „buck-boost“ (pažeminantis-paaukštinantis) DC-DC konverteris leidžia nustatyti bet kokią įtampą nuo 0,5V iki 30V, užtikrinant stabilią 3A srovę – visa tai vos 79 mm dydžio modulyje.
Pastaba: 3A nuolatinė srovė garantuojama be papildomo aušinimo. Iki 4A srovė pasiekiama tik naudojant papildomą aktyvųjį aušinimą (rekomenduojamas išorinis ventiliatorius). Maksimali galia be ventiliatoriaus yra 35W; su aktyviuoju aušinimu galima pasiekti 50W.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- „Step Up“ ir „Step Down“ viename modulyje — galite didinti arba mažinti įtampą nepriklausomai nuo įėjimo įtampos, padengdami visą diapazoną nuo 0,5V iki 30V.
- Tikslus ekranas (0,01V ir 0,001A raiška) — matykite tikslius įtampos ir srovės duomenis, o ne apytikslius skaičius; realiuoju laiku stebėkite galią (W), talpą (Ah) ir veikimo laiką (h).
- 7 integruotos aktyviosios apsaugos — apsauga nuo per žemos/aukštos įtampos, viršsrovių, viršgalios, per didelės talpos, laiko limito ir perkaitimo; išėjimas automatiškai atjungiamas prieš įvykstant gedimui.
- ~88% efektyvumas — mažesni energijos nuostoliai šilumos pavidalu, todėl modulis ilgiau išlieka vėsus; esant 35W apkrovai be ventiliatoriaus, veikimas išlieka stabilus.
- Kalibravimas tiesiai iš meniu — jei jūsų multimetro rodmenys skiriasi nuo ekrano, įtampos ir srovės vertes galite lengvai pakoreguoti be jokių papildomų įrankių.
- Suderinamas su Arduino, Raspberry Pi ir kitais 3,3V–5V grandynais — nustatykite reikiamą įtampą prieš prijungdami įrenginį ir išvengkite rizikos sugadinti jautrius komponentus.

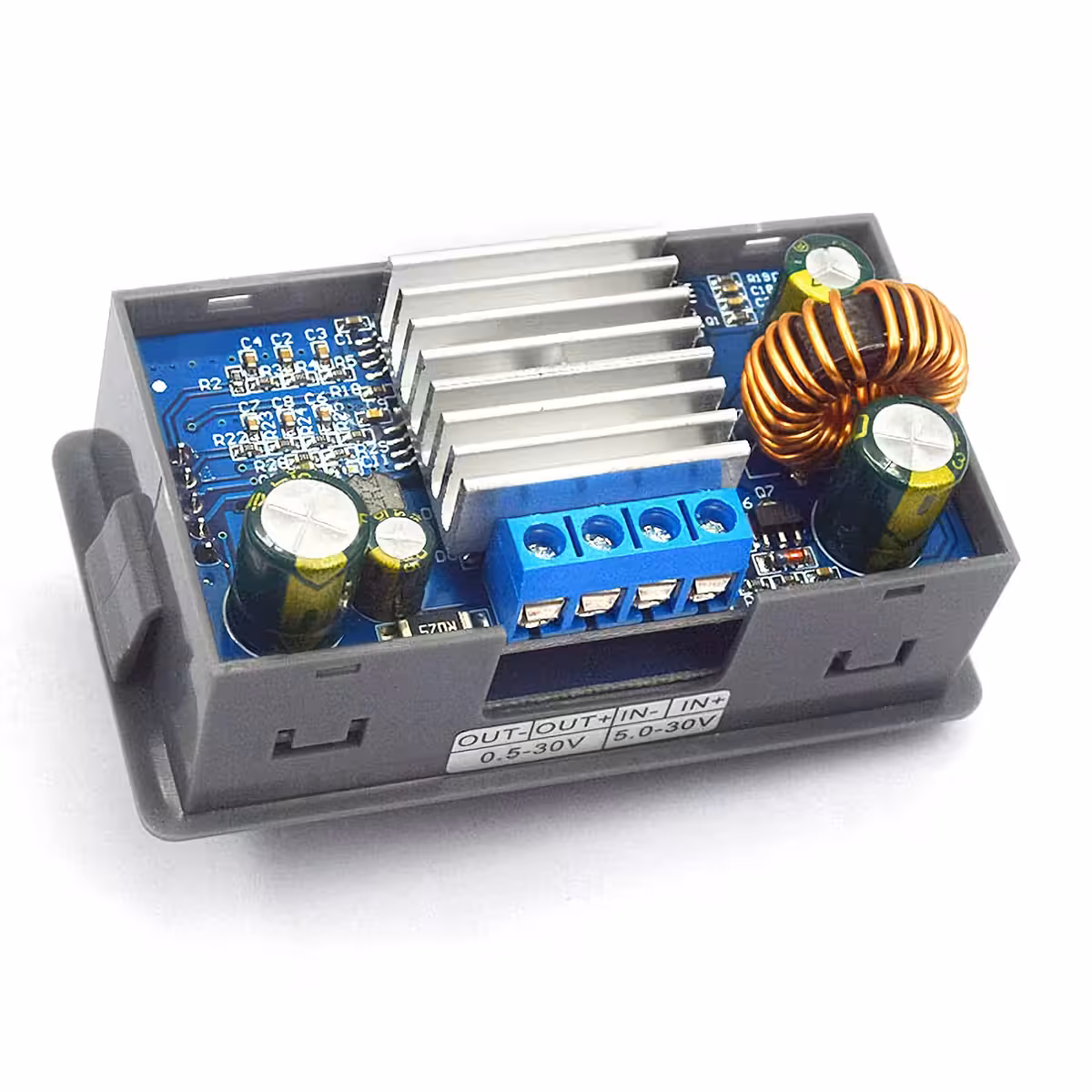

Techninės detalės ir našumas

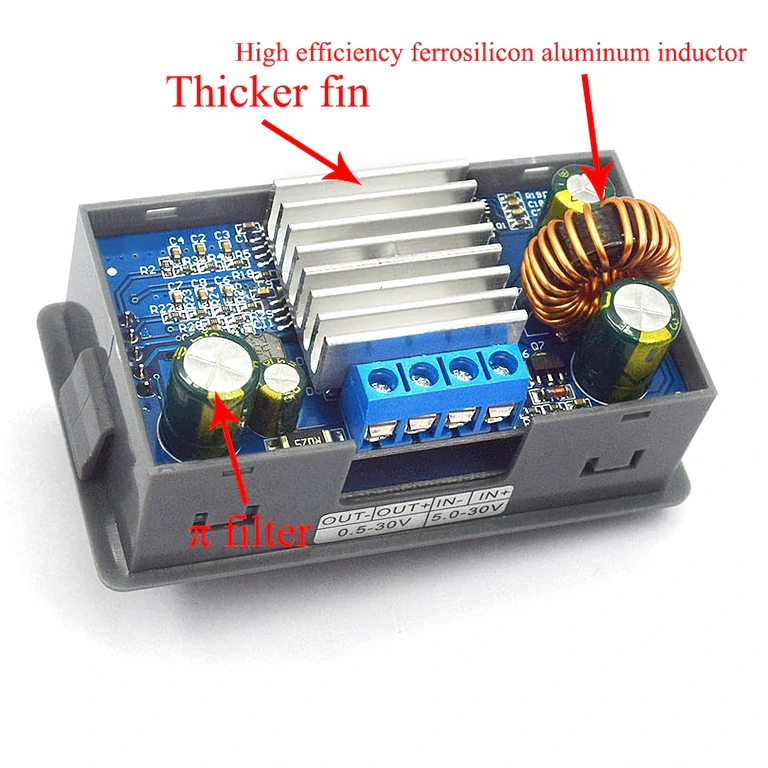

Modulis priima 5V – 30V DC įėjimo įtampą, tačiau maksimaliai galiai pasiekti reikalinga bent 8V įėjimo įtampa. Esant 5V įėjimui, galia ribojama iki maždaug 15W. „Buck-boost“ topologija leidžia moduliui veikti nepriklausomai nuo to, ar pageidaujama išėjimo įtampa yra mažesnė, ar didesnė už įėjimo įtampą – tai didelis pranašumas lyginant su paprastais „buck“ arba „boost“ tipo konverteriais. Apsauga nuo per žemos įtampos (LUP) gamykliškai nustatyta ties 4,8V: jei maitinimo šaltinio įtampa nukrenta, išėjimas automatiškai išjungiamas, kad būtų išvengta problemų.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 5,0 – 30 V DC |
| Išėjimo įtampa | 0,5 – 30 V DC, tiksliai reguliuojama |
| Išėjimo srovė | 3A nuolatinė; iki 4A su aktyviuoju aušinimu |
| Išėjimo galia | 35W (natūralus aušinimas) / iki 50W (su ventiliatoriumi) |
| Įtampos rodymo raiška | 0,01 V |
| Srovės rodymo raiška | 0,001 A |
| Efektyvumas | ~88% |
| Integruotos apsaugos | LUP, OUP, OCP, OPP, OAP, OHP, OTP |
| Konverterio tipas | DC-DC Step Up / Step Down (Buck-Boost) |

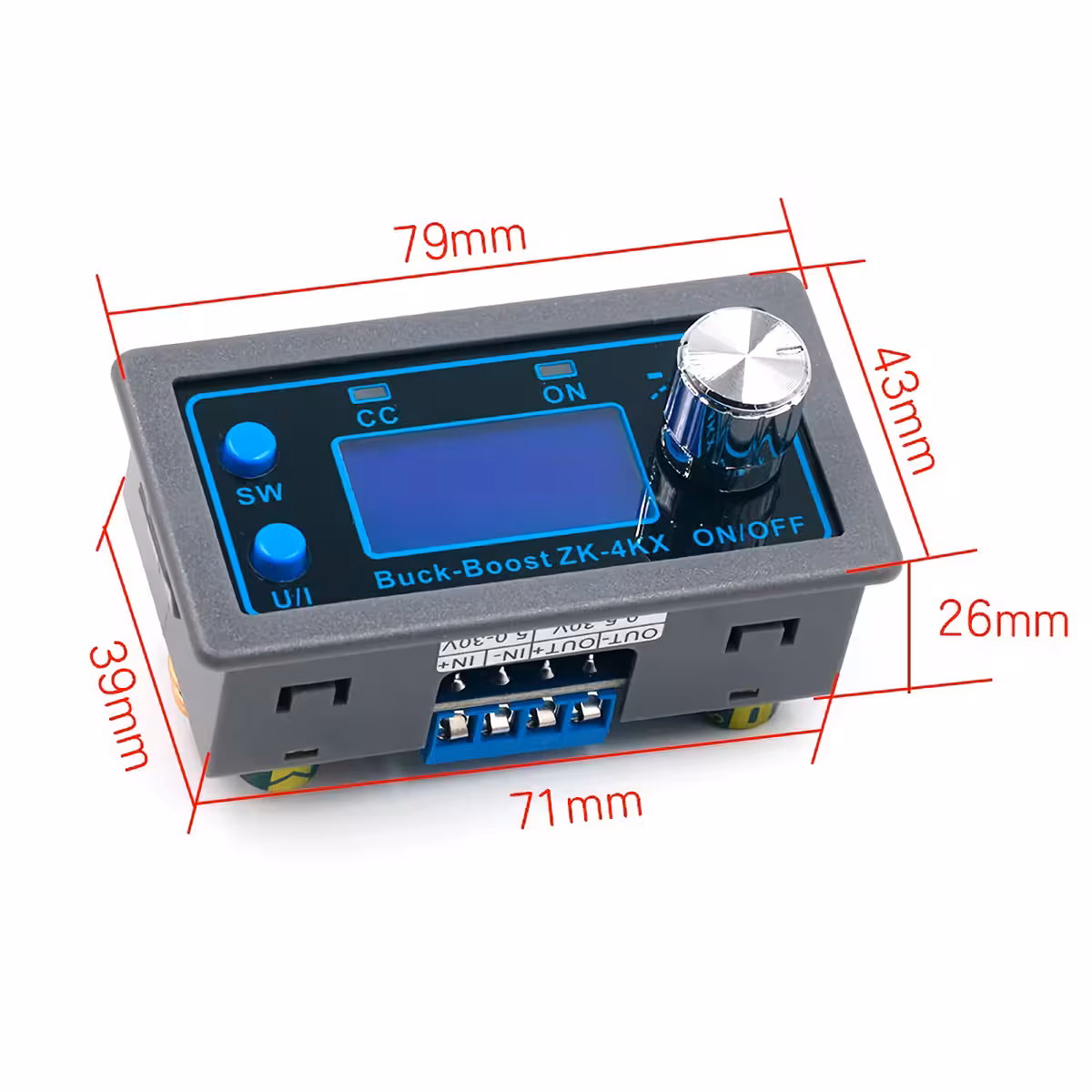

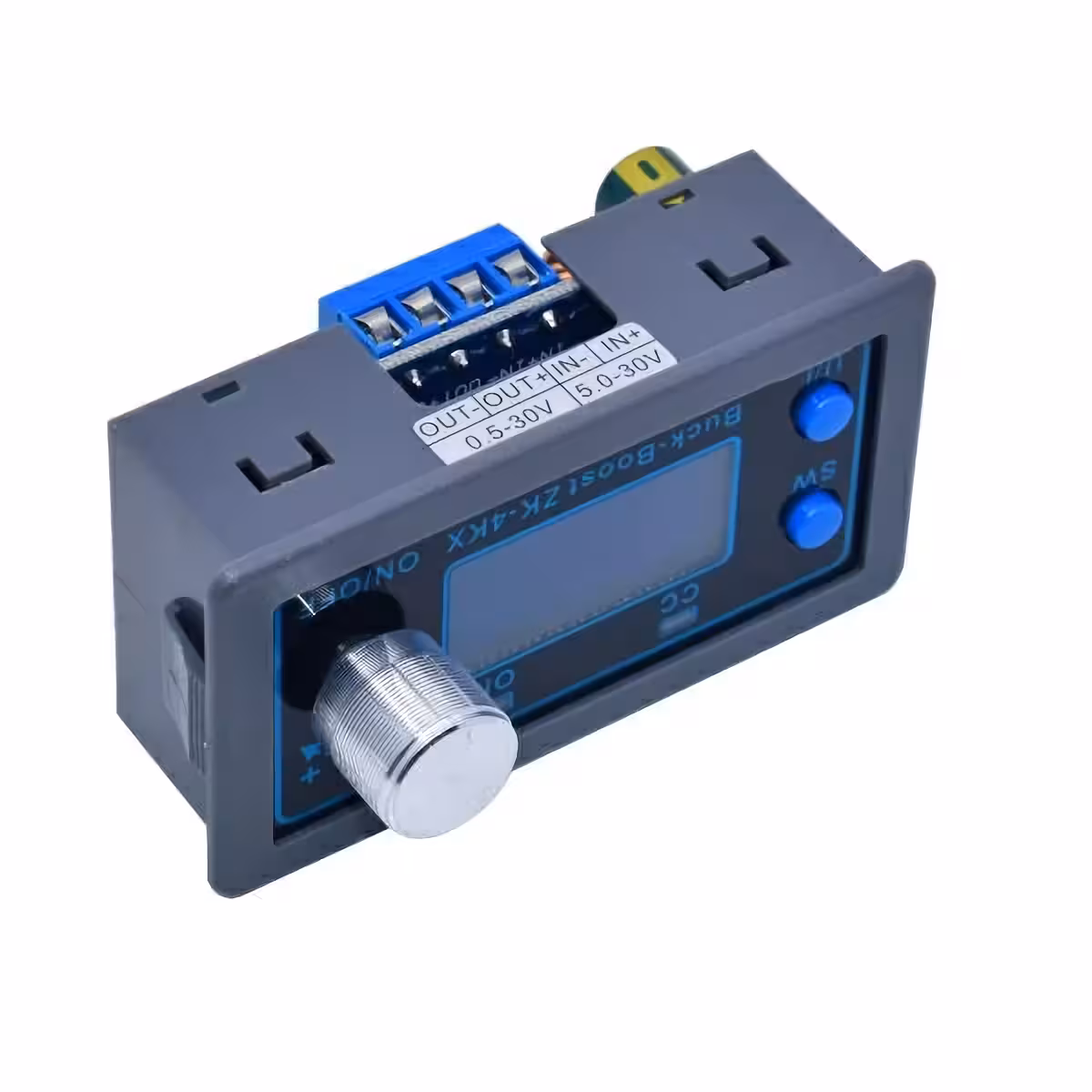

| Matmenys | 79 × 43 × 26 mm |

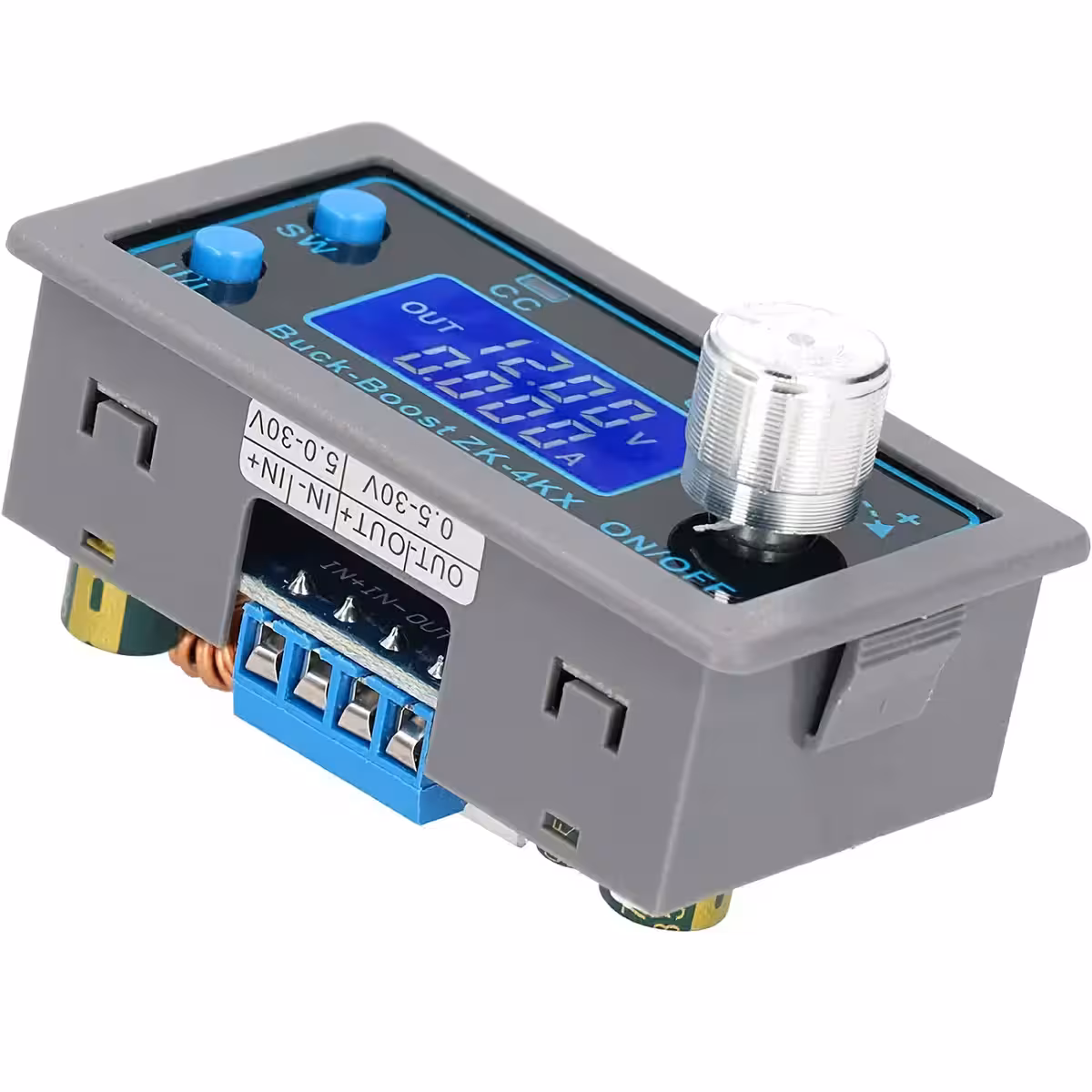

Naudojimo instrukcija

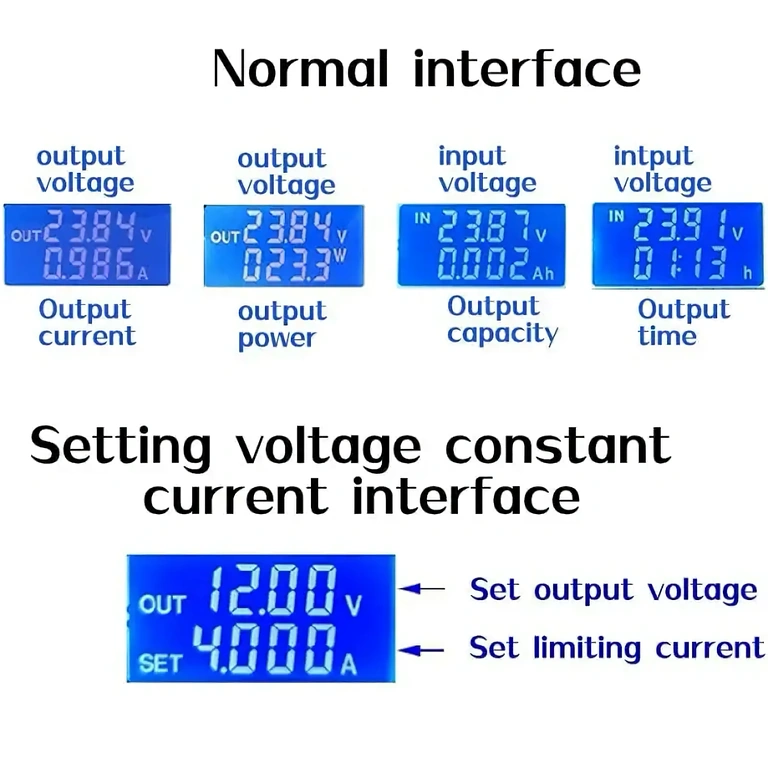

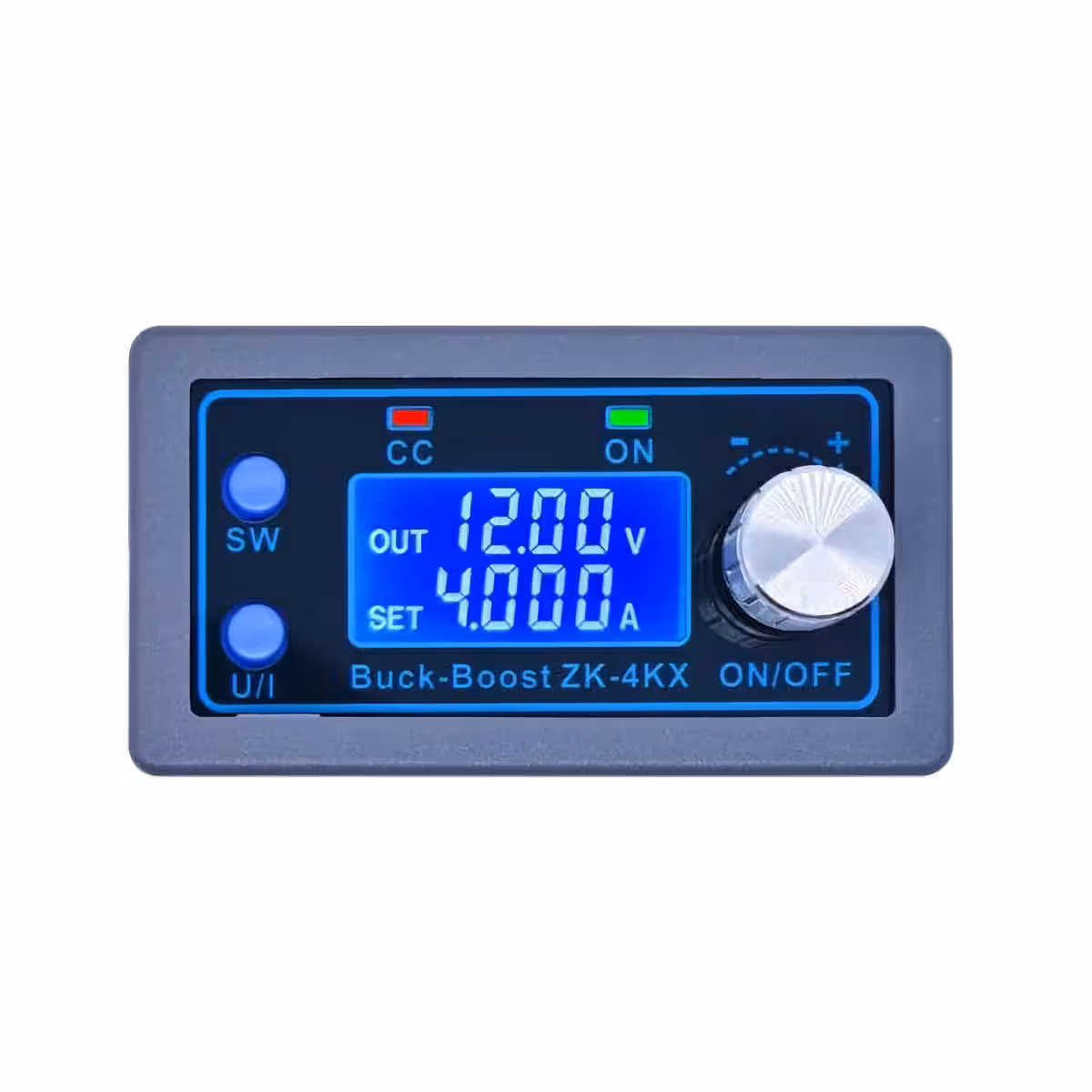

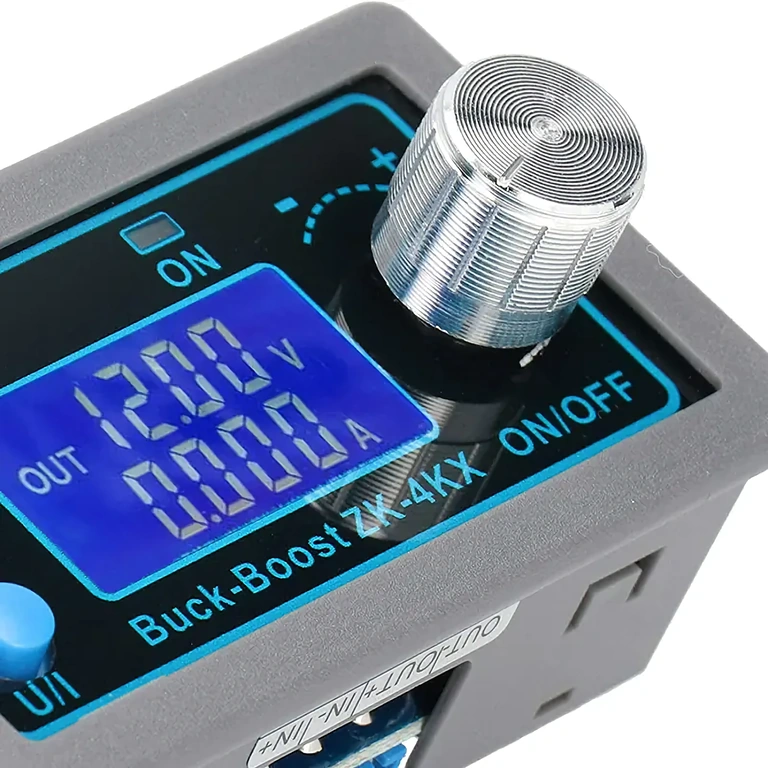

- Rodmenų perjungimas: Įprastu režimu spauskite SW mygtuką, kad perjungtumėte rodmenis tarp įtampos (V), srovės (A), galios (W), talpos (Ah) ir laiko (h). Ilgai palaikius SW mygtuką, perjungiamas įėjimo (IN) ir išėjimo (OUT) įtampos rodymas.
- Išėjimo įtampos nustatymas: Paspauskite U/I mygtuką, kad įjungtumėte įtampos nustatymo meniu. Aktyvus skaitmuo mirksės. Sukite kodavimo rankenėlę vertei keisti. Trumpai paspauskite rankenėlę, kad pasirinktumėte kitą skaitmenį. Du kartus paspauskite U/I arba palaukite 10 sekundžių, kad išeitumėte iš meniu.
- Maksimalios srovės nustatymas: Įprastu režimu paspauskite U/I, kad pasiektumėte maksimalios išėjimo srovės nustatymus. Koreguokite vertę sukdami rankenėlę, kaip ir nustatydami įtampą.
- Numatytoji būsena (ON/OFF): Ilgai palaikykite U/I mygtuką, kad pasirinktumėte, ar įjungus maitinimą išėjimas turi būti aktyvus (OPEN ON), ar išjungtas (OPEN OFF).
- Apsaugų konfigūravimas: Ilgai palaikykite U/I, kad atvertumėte apsaugų meniu. Naudokite SW norimai apsaugai pasirinkti (LUP, OUP, OCP, OPP, OAP, OHP, OTP). Nustatykite ribines vertes ir įjunkite/išjunkite kiekvieną apsaugą atskirai.
- Kalibravimas: Paspauskite U/I, kad atvertumėte kalibravimo (CAL) sąsają. Tikslumui užtikrinti sukalibruokite įėjimo įtampą, išėjimo įtampą ir srovę pagal etaloninį multimetrą.
Pakuotės turinys
- 1 × DC-DC Step Up/Down 30V 4A konverterio modulis
Dažniausiai užduodami klausimai
Ar šis modulis tinka kaip reguliuojamas maitinimo šaltinis Arduino ar Raspberry Pi?
Taip. Modulis tiekia stabilią įtampą nuo 0,5V iki 30V, įskaitant 3,3V ir 5V. Prieš prijungdami įrenginį, nustatykite reikiamą įtampą, kad išvengtumėte viršįtampių.
Ar būtinas aušinimo ventiliatorius?
Įprastam naudojimui – ne. Iki 35W ir 3A apkrovos pakanka natūralaus aušinimo. Jei dirbate su 4A srove arba ilgą laiką naudojate didelę galią, rekomenduojame pridėti išorinį ventiliatorių, kitaip suveiks OTP (perkaitimo) apsauga ir išjungs išėjimą.
Ar jis veikia kaip „Step-Up“ (boost), ne tik „Step-Down“ (buck)?
Taip. „Buck-boost“ topologija leidžia tiek didinti, tiek mažinti įtampą. Pavyzdžiui, iš 12V šaltinio galite gauti tiek 5V, tiek 24V be jokių papildomų modulių.
Kas nutiks, jei įėjimo įtampa nukris žemiau 4,8V?
LUP apsauga automatiškai atjungs išėjimą. Numatytasis slenkstis yra 4,8V, tačiau jį galima koreguoti meniu pagal jūsų naudojamą maitinimo šaltinį.
Ar galiu sukalibruoti modulį, jei rodmenys nesutampa su multimetru?
Taip. Meniu esanti CAL funkcija leidžia tiksliai suderinti įėjimo įtampos, išėjimo įtampos ir srovės rodmenis naudojant jūsų turimą multimetrą kaip etaloną.
