NTC 10K B3950 jutikliai – ±1% tikslumas šildymo katilams, boileriams ir IoT projektams
Šildymo katilas rodo temperatūros klaidą? Boileris nebetinkamai reguliuoja vandens temperatūrą? O gal ieškote patikimų jutiklių savo ESP32 projektui ir norite išvengti nuolatinio detalių keitimo? Šis 4 NTC 10K B3950 jutiklių rinkinys išspręs visas šias problemas vienu pirkimu – turėsite ir atsarginių dalių.
Pastaba: Prieš pirkdami įsitikinkite, kad jūsų įrenginys naudoja NTC 10K / B3950 specifikacijos jutiklius. Originalaus jutiklio varža kambario temperatūroje (25°C) turi būti apie 10KΩ.
Kodėl verta rinktis šį rinkinį? (Pagrindiniai privalumai):
- 4 vienetai pakuotėje — turėsite atsarginių jutiklių ir nereikės laukti pristatymo, jei vienas sugestų pačiu netinkamiausiu metu
- ±1% tolerancija su B3950 koeficientu — stabilūs ir tikslūs rodmenys visame veikimo diapazone
- Darbinė temperatūra -20°C ~ +105°C — tinka tiek šaldymo įrenginiams, tiek karšto vandens sistemoms

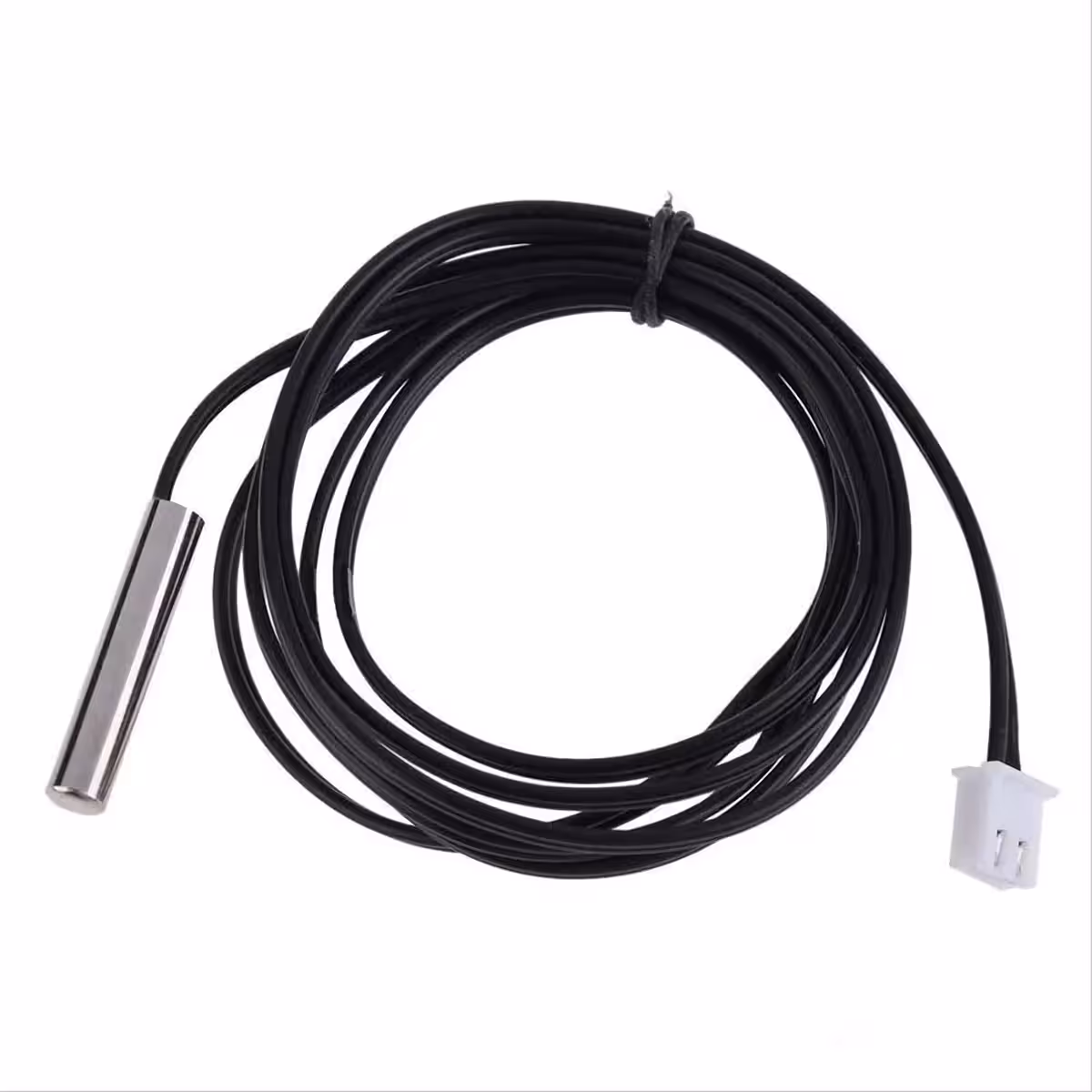

- 1 metro laidas — lengvai patrumpinamas iki reikiamo ilgio, todėl idealiai tinka automatikos skydams ar ankštoms erdvėms
- Platus suderinamumas — tiesioginis pakaitalas dujinių katilų, boilerių, ventiliatorinių konvektorių jutikliams, taip pat puikiai tinka Arduino, ESP32, Raspberry Pi ir PID valdikliams
- Izoliacija >100 MΩ, AC 1800V testas — 5×30 mm metalinis korpusas užtikrina patikimumą standartinėse elektros instaliacijose
Techninės detalės ir našumas
Kiekvieno jutiklio šerdyje yra NTC termistorius, kurio nominali vertė yra 10KΩ esant 25°C, o terminis koeficientas – B3950. Ši kombinacija užtikrina nuspėjamą varžos ir temperatūros kreivę, kurią lengva integruoti į bet kokią programinę įrangą. 5×30 mm metalinis korpusas užtikrina greitą šiluminį kontaktą su matuojama terpe, o 5 mW/°C išsklaidymo konstanta sumažina jutiklio savaiminį įkaitimą iki minimumo. Laidas atlaiko AC 1800V / 1mA / 2 sekundžių įtampos testą, todėl yra saugus naudoti standartinėse sistemose be papildomų apsaugų.
| Parametras | Vertė / Detalė |
|---|---|
| Jutiklio tipas | NTC 10K ±1% (B3950) |
| Nominali varža | 10 KΩ esant 25°C |
| Tolerancija | ±1% |
| Temperatūros diapazonas | -20°C ~ +105°C |
| Laido ilgis | 1 metras (trumpinamas) |

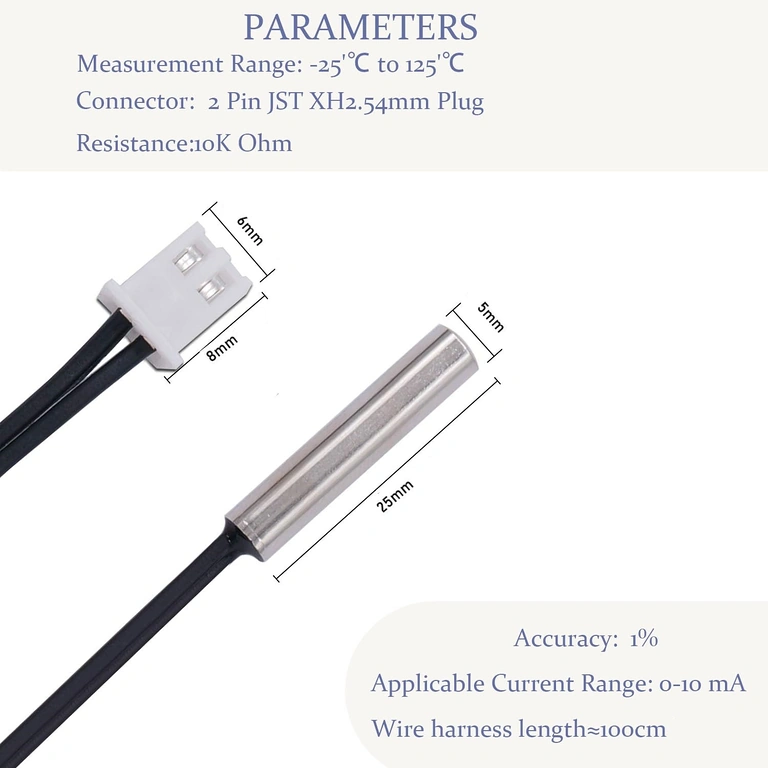

| Metalinis korpusas | 5 × 30 mm |
| Išsklaidymo konstanta | 5 mW/°C |
| Izoliacijos varža | >100 MΩ |
| Įtampos testas | AC 1800V / 1mA / 2 sek. |
| Kiekis pakuotėje | 4 vienodi jutikliai |
Pakuotės turinys

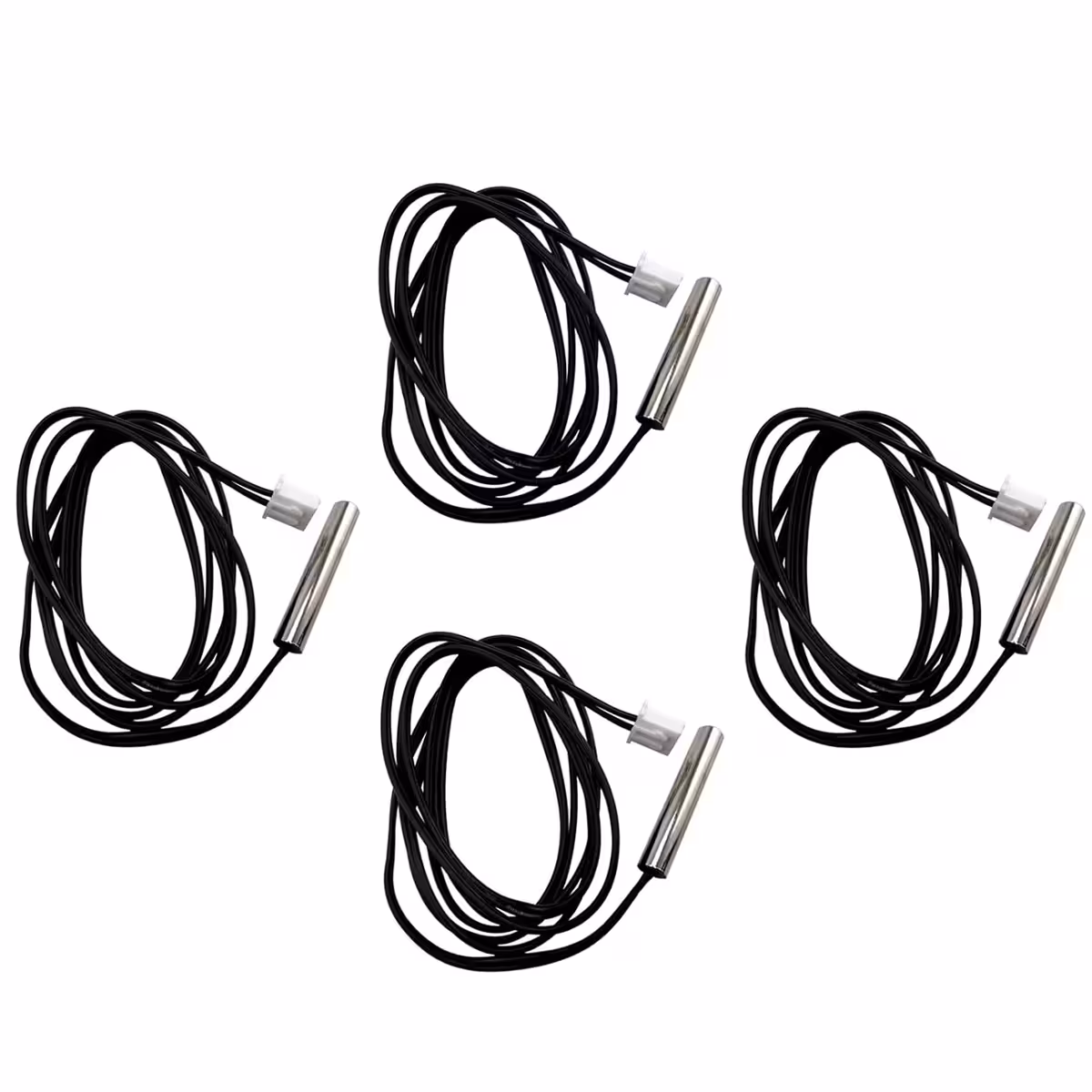

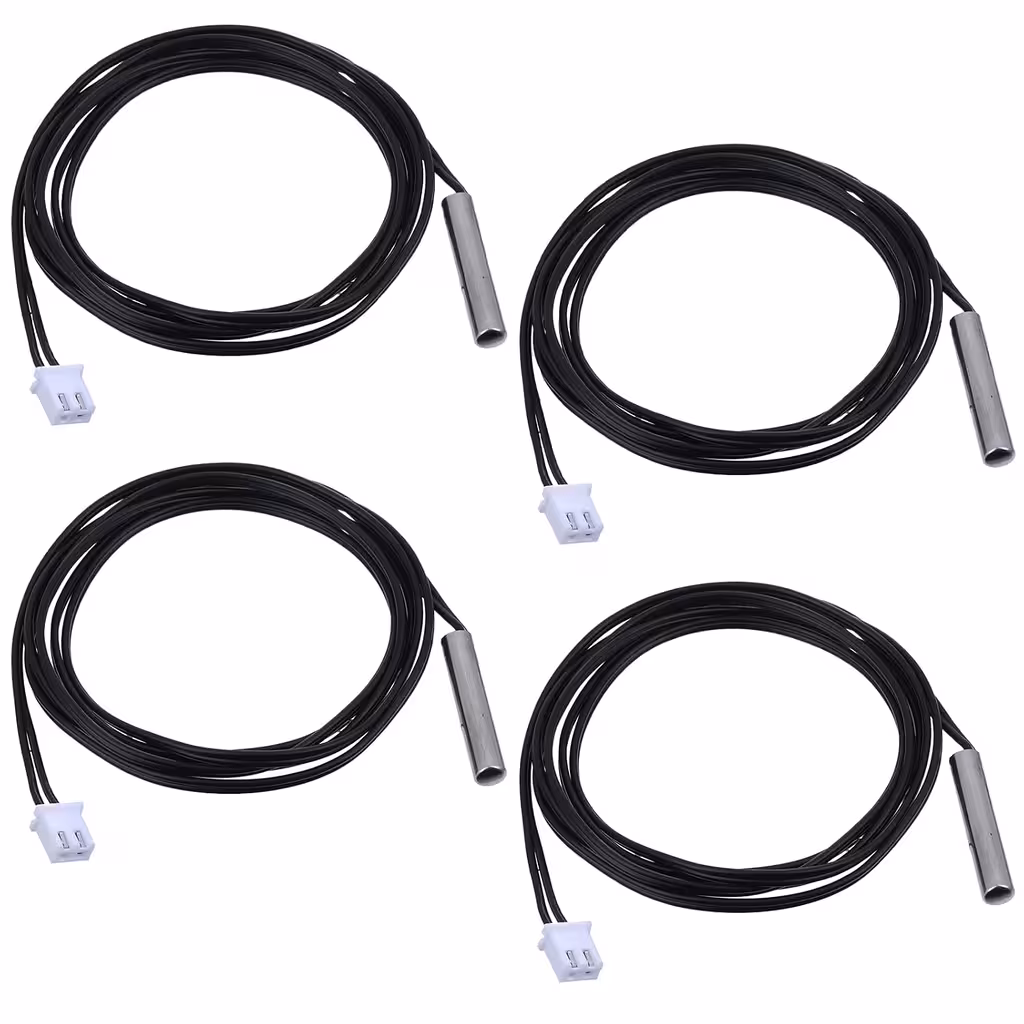

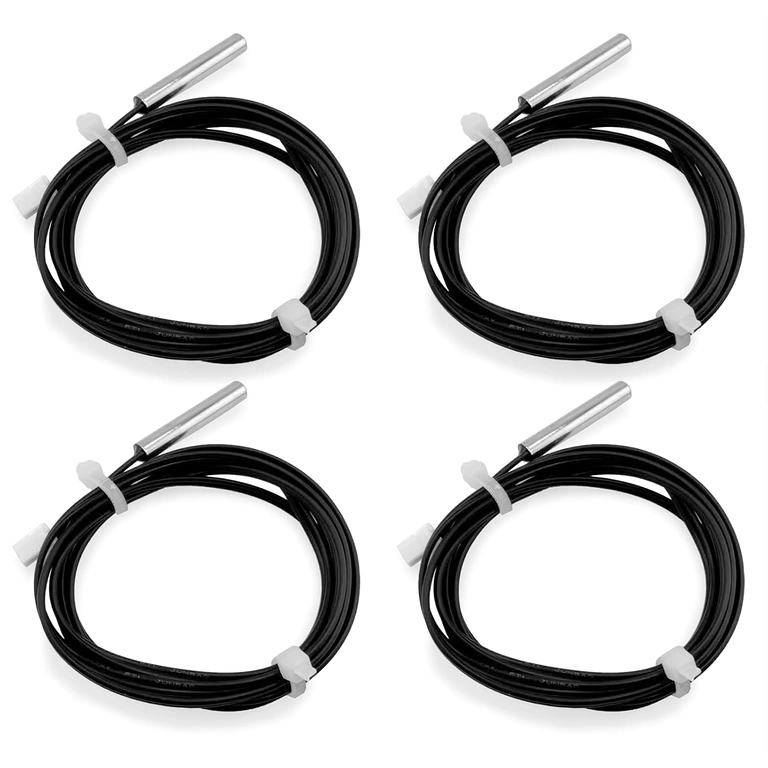

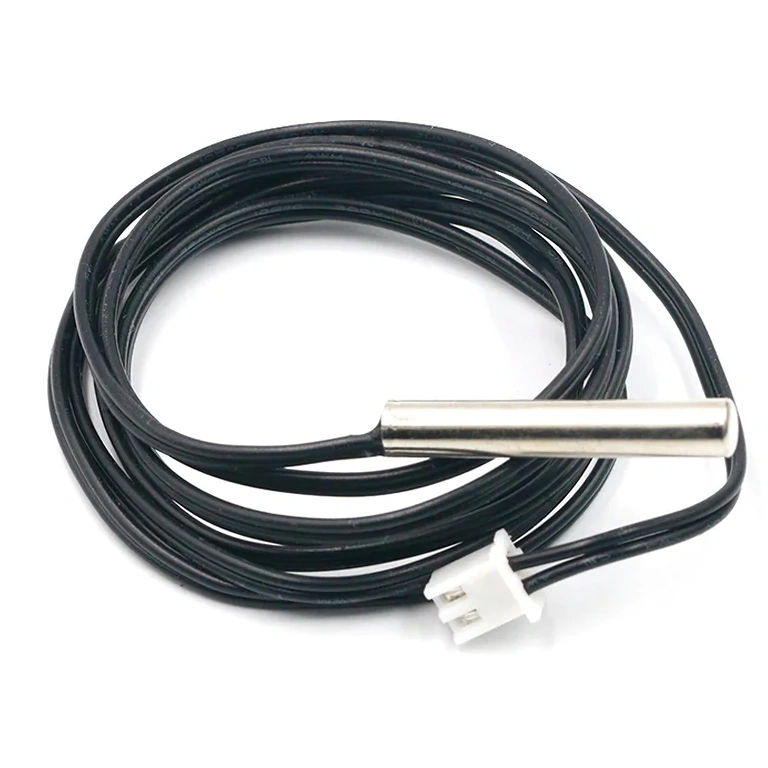

- 4 × NTC 10K ±1% B3950 temperatūros jutikliai su 1 m laidu
Dažniausiai užduodami klausimai
Kaip patikrinti, ar NTC 10K B3950 jutiklis suderinamas su mano katilu ar boileriu?
Patikrinkite originalaus jutiklio etiketę arba įrenginio techninį vadovą. Jei nurodyta NTC 10K arba NTC 10KΩ su B koeficientu tarp 3900 ir 4000, šis jutiklis yra tinkamas pakaitalas. Taip pat galite patikrinti multimetru: kambario temperatūroje (apie 25°C) varža turėtų būti apie 10KΩ.

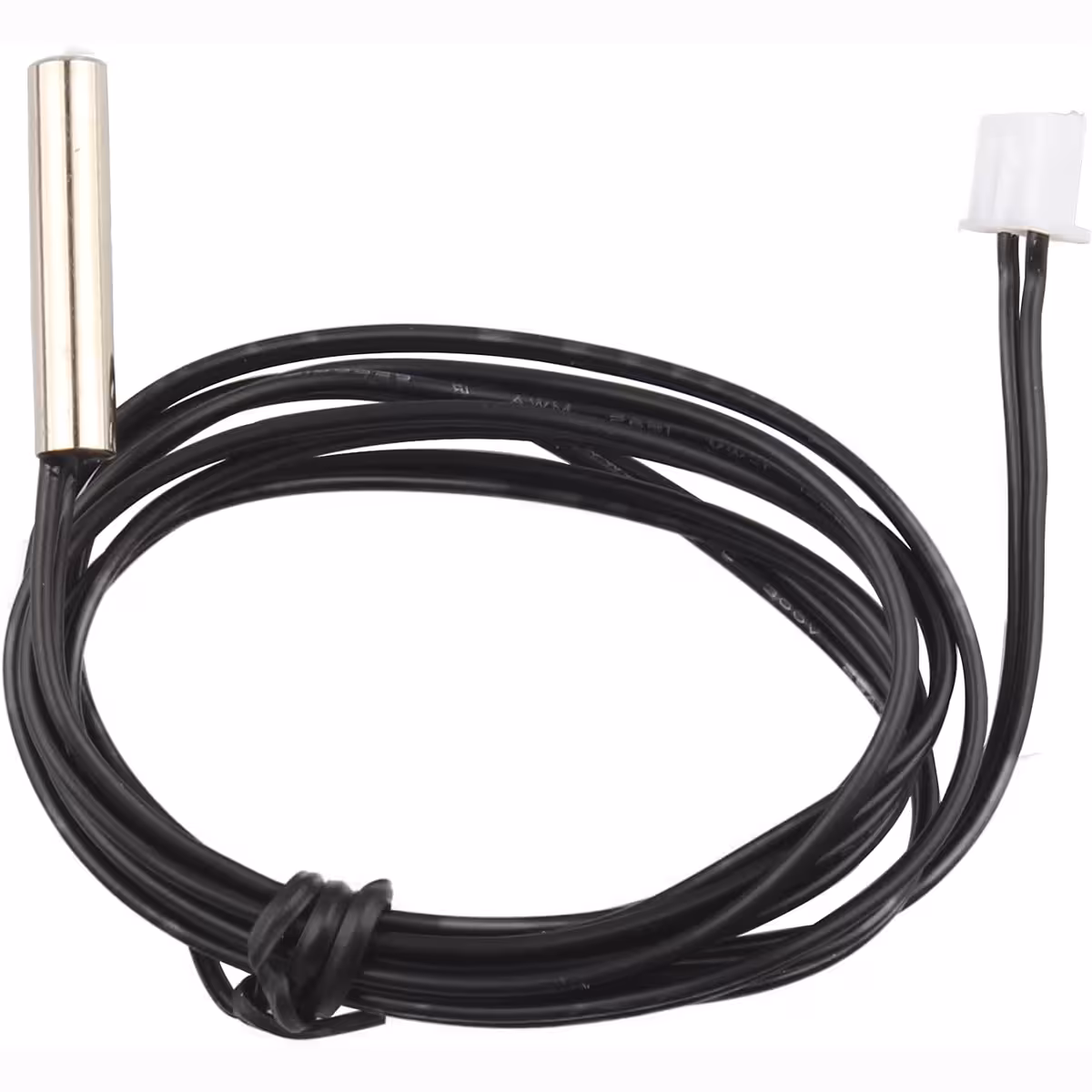

Ar jutiklis veikia su Arduino, ESP32 ar Raspberry Pi?
Taip, puikiai. Jutiklį prijunkite per įtampos daliklį su 10KΩ rezistoriumi prie analoginio įėjimo. Arduino ir ESP32 bibliotekos tiesiogiai palaiko B3950 parametrą, todėl papildomas kalibravimas nėra būtinas.
Ar jutiklis atsparus tiesioginiam sąlyčiui su vandeniu?
Metalinis korpusas yra skirtas panardinimui į vandenį ir nekorozinius skysčius -20°C ~ +105°C ribose. Jei naudojate agresyvią cheminę terpę ar aukšto slėgio sistemas, prieš montuodami įsitikinkite, kad jutiklis atitinka jūsų sistemos reikalavimus.
Ar 1 metro laidą galima pailginti?
Taip. Galite pailginti laidą lituodami arba naudodami jungtis (būtina užtikrinti sandarumą nuo drėgmės). Tačiau kritinėse sistemose, kur svarbus kiekvienas laipsnis, rekomenduojame vengti papildomų sujungimų ir naudoti originalų ilgį.
