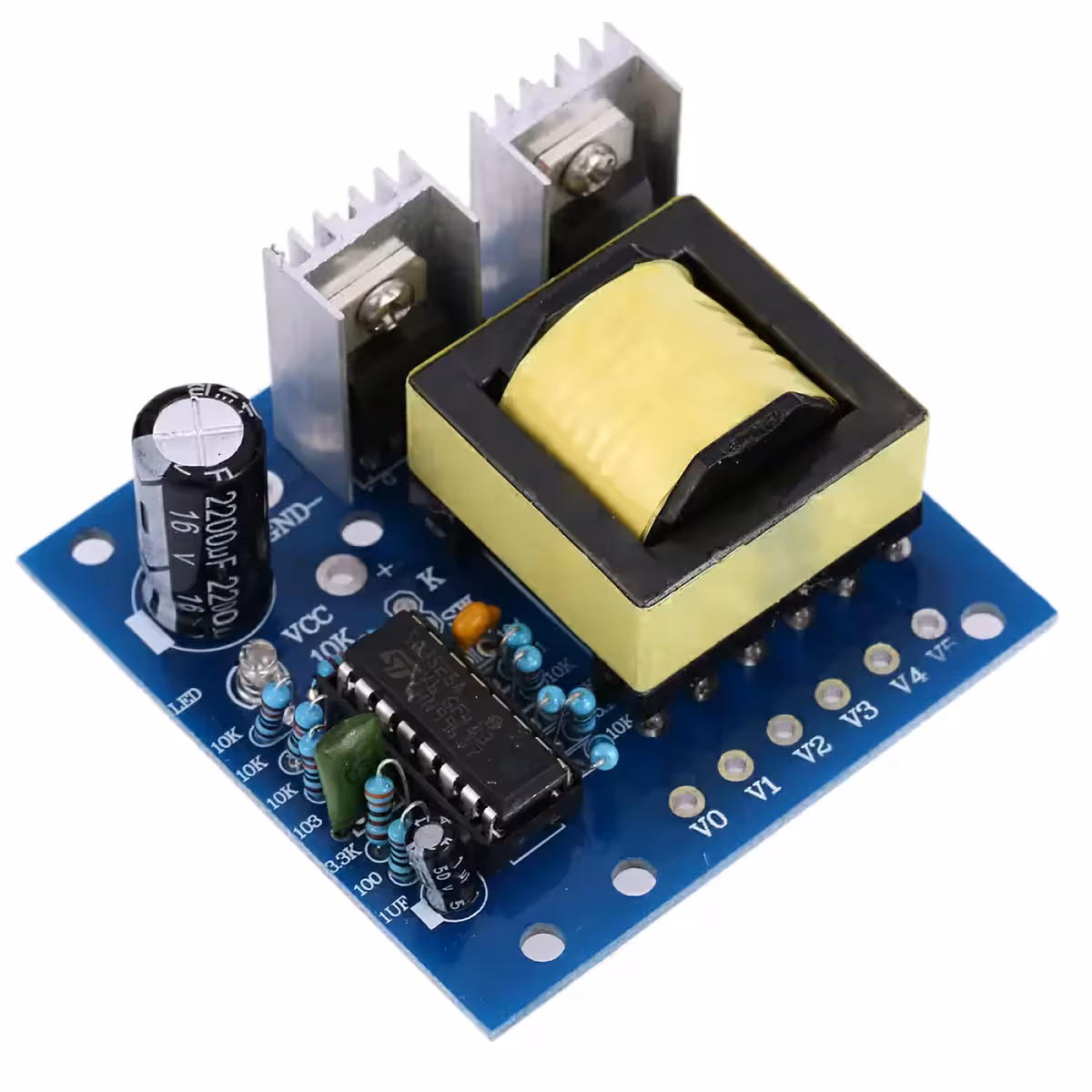

12V–220V 150W inverterio modulis: 9 konfigūruojamos įtampos viename kompaktiškame įrenginyje
Jei kuriate DIY projektus ir jums reikalinga kintama įtampa tiesiai nuo automobilio akumuliatoriaus ar laboratorinio maitinimo šaltinio, šis 12V–220V 150W inverterio modulis yra būtent tai, ko ieškote. Jokių papildomų komponentų ar sudėtingų techninių modifikacijų – norimą įtampą pasirinksite tiesiog perjungę išėjimo kontaktus.
Pastaba: Tai yra kvadratinės bangos (Square Wave) inverteris, o ne grynojo sinuso (Pure Sine Wave) keitiklis. Jis nėra skirtas Hi-Fi garso aparatūrai, elektros varikliams ar itin tiksliems prietaisams. Jautresniems įrenginiams 175V–200V konfigūracijos iš dalies kompensuoja iškraipymus, lyginant su standartiniu sinusiniu signalu.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- 9 pasirenkamos išėjimo įtampos – nuo 20V iki 220V AC, pasirenkamos sujungiant V0–V5 kontaktus be jokių papildomų detalių.
- Kompaktiškas dydis – vos 5,8 × 5,8 × 2,8 cm, todėl lengvai integruojamas į bet kokį DIY korpusą ar automobilio instaliaciją.
- Tiesioginis suderinamumas su 12V akumuliatoriumi – standartinė 12V DC įvestis, paruošta naudojimui be papildomų adapterių.
- 150W nominali galia – pakankama kaitrinėms lemputėms, šildymo elementams ir paprastiems įkrovikliams.
- ~20kHz perjungimo dažnis – viršija žmogaus girdimą diapazoną, todėl veikia tyliai net ir triukšmui jautrioje aplinkoje.
- Idealu greitam prototipavimui – įtampą sukonfigūruosite per kelias sekundes pagal pridedamą sujungimų lentelę.
Techninės detalės ir našumas
Modulio šerdis – aukšto dažnio (~20kHz) transformatorius, efektyviai konvertuojantis 12V DC į kintamąją įtampą. Dėl šios technologijos modulis yra itin mažas, palyginus su klasikiniais 50Hz inverteriais. Išėjimo įtampa pasirenkama kombinuojant V0, V2, V3, V4, V5 kontaktus – kiekviena kontaktų pora suteikia skirtingą įtampą nuo 20V iki 220V AC.
Svarbu žinoti: standartiniai skaitmeniniai multimetrai dėl aukšto perjungimo dažnio gali rodyti netikslius duomenis. Tiksliems matavimams rekomenduojame naudoti analoginį matuoklį – rodmenys bus stabilūs ir teisingi.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | 12V DC |
| Nominali galia | 150W |
| Išėjimo bangos tipas | Kvadratinė banga (Square Wave) |
| Perjungimo dažnis | ~20kHz |
| Galimos išėjimo įtampos | 20V / 28V / 45V / 62V / 90V / 110V / 175V / 200V / 220V AC |
| Matmenys | 5,8 × 5,8 × 2,8 cm |
| Rekomenduojama paskirtis | DIY projektai, kaitrinės lemputės, paprasti įkrovikliai, varžinės apkrovos |
| Nerekomenduojama paskirtis | Elektros varikliai, Hi-Fi garso aparatūra, tikslūs matavimo prietaisai |
Programavimo ir naudojimo instrukcijos
- Prijunkite 12V DC prie modulio įėjimo kontaktų – laikykitės ant PCB nurodyto poliškumo.
- Identifikuokite išėjimo kontaktus V0, V2, V3, V4, V5 pagal žymėjimus ant modulio.
- Pasirinkite norimą įtampą sujungdami atitinkamą kontaktų porą:
- V0 – V2: 110V AC
- V0 – V3: 175V AC
- V0 – V4: 200V AC
- V0 – V5: 220V AC
- V5 – V4: 20V AC
- V5 – V3: 45V AC
- V5 – V2: 110V AC
- V4 – V3: 28V AC
- V4 – V2: 90V AC
- V3 – V2: 62V AC
- Prijunkite apkrovą prie pasirinktų išėjimo kontaktų ir patikrinkite įtampą analoginiu matuokliu.
- Neviršykite 150W bendros galios – papildomam saugumui rekomenduojame maitinimo linijoje įmontuoti išorinį saugiklį.
Pakuotės turinys
- 1 × 12V–220V 150W kvadratinės bangos inverterio modulis
Dažniausiai užduodami klausimai
Ar galiu šiuo moduliu maitinti nešiojamąjį kompiuterį ar televizorių?
Ne. Nešiojamiesiems kompiuteriams ir televizoriams reikalingas grynojo arba modifikuoto sinuso signalas. Šio modulio generuojama kvadratinė banga tinka tik paprastoms varžinėms apkrovoms: kaitrinėms lemputėms, šildymo elementams ar paprastiems įkrovikliams.
Kodėl skaitmeninis multimetras rodo kitokią įtampą nei tikėtasi?
Dėl aukšto perjungimo dažnio (~20kHz) skaitmeniniai multimetrai gali rodyti netikslius rezultatus. Naudokite analoginį matuoklį, kad gautumėte teisingus ir stabilius rodmenis.
Ar galiu modulį jungti tiesiai prie automobilio akumuliatoriaus?
Taip. Modulis sukurtas būtent 12V DC maitinimui, todėl automobilio akumuliatorius yra idealus šaltinis. Įsitikinkite, kad apkrova neviršija 150W, ir būtinai įrenkite saugiklį maitinimo linijoje.
Kokią kontaktų konfigūraciją rekomenduojate jautresniems prietaisams?
Rekomenduojame naudoti V0–V3 (175V) arba V0–V4 (200V) konfigūracijas. Šios įtampos iš dalies kompensuoja skirtumus nuo grynojo sinuso ir sumažina apkrovą prijungtam įrenginiui.
Ar modulis turi apsaugą nuo perkrovos?
Modulis neturi integruotos apsaugos grandinės. Vartotojas pats atsako už saugumą: neviršykite 150W galios ir visada naudokite išorinį saugiklį maitinimo grandinėje.
