Ciklinė laiko relė 24V DC – tikslus valdymas be būtinybės programuoti iš naujo dingus elektrai
Siurblys įsijungia per anksti? Ventiliatorius veikia be perstojo? Drėkinimo sistema veikia chaotiškai po elektros dingimo? Jei susiduriate su šiomis problemomis, 24V DC ciklinis laikmatis su integruota atmintimi yra patikimas sprendimas – nustatymų nereikės suvedinėti iš naujo po kiekvieno elektros tiekimo sutrikimo.
Pastaba: Modulis veikia tik su 24V DC įtampa. Norint naudoti išorinį paleidimo prievadą (XH-2.45-2P), prie tam skirtų kontaktų reikia prilituoti jungtį arba laidus.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):
- Atmintis dingus įtampai — P0–P5 parametrai bei ON/OFF laikai išlieka išsaugoti; atsiradus elektrai, ciklas tęsiamas automatiškai be jokio įsikišimo.
- Laiko intervalas 0–999 sekundžių, minučių arba valandų — kiekvienai fazei (ON ir OFF) laiko vienetai nustatomi nepriklausomai, todėl galite derinti, pavyzdžiui, 10 sekundžių veikimą su 2 valandų pauze.
- 10A relės išėjimas (NO kontaktas) — tiesiogiai valdykite siurblius, ventiliatorius ar LED juostas be papildomų galios modulių.
- Ciklinis veikimas 1–999 ciklai arba begalinė kilpa — automatinis išjungimas po nustatyto ciklų skaičiaus, idealiai tinka dozatoriams ar drėkinimo sistemoms.
- Dvigubas paleidimas: automatinis arba rankinis — įsijungimas iškart gavus maitinimą (P4=ON) arba per išorinį mygtuką/jutiklį, prijungtą prie XH-2.45-2P prievado.
- Mygtukų užraktas (P5) — sukonfigūravus įrenginį, klaviatūrą galima užrakinti, taip apsaugant nuo atsitiktinių nustatymų pakeitimų pramoninėse ar žemės ūkio sistemose.
Techninės detalės ir našumas
Modulis veikia su 24V DC įtampa ir per normaliai atvirą (NO) kontaktą perjungia iki 10A srovę – tai pakankama galia daugumai mažų ir vidutinių siurblių ar ventiliacijos sistemų. ON ir OFF fazės konfigūruojamos nepriklausomai, todėl galite kurti asimetrinius scenarijus. Visa tai sutalpinta į kompaktišką 79,5 × 42,1 × 27,8 mm korpusą. OUT LED indikatorius vizualiai patvirtina relės būseną.
| Parametras | Vertė / Detalės |
|---|---|
| Maitinimo įtampa | 24V DC |
| Relės išėjimas | 1 kanalas, NO kontaktas, iki 10A |
| Laiko vienetai | Sekundės / Minutės / Valandos (nustatoma atskirai ON/OFF) |
| Laiko intervalas | 0 – 999 s/min/h |
| Ciklinė funkcija | Begalinis ciklas arba 1–999 ciklai |
| Užlaikymas | Palaikomas |
| Paleidimas | Automatinis (P4=ON) arba rankinis (R mygtukas / išorinis prievadas) |
| Atmintis dingus elektrai | Taip – išsaugo visus parametrus |

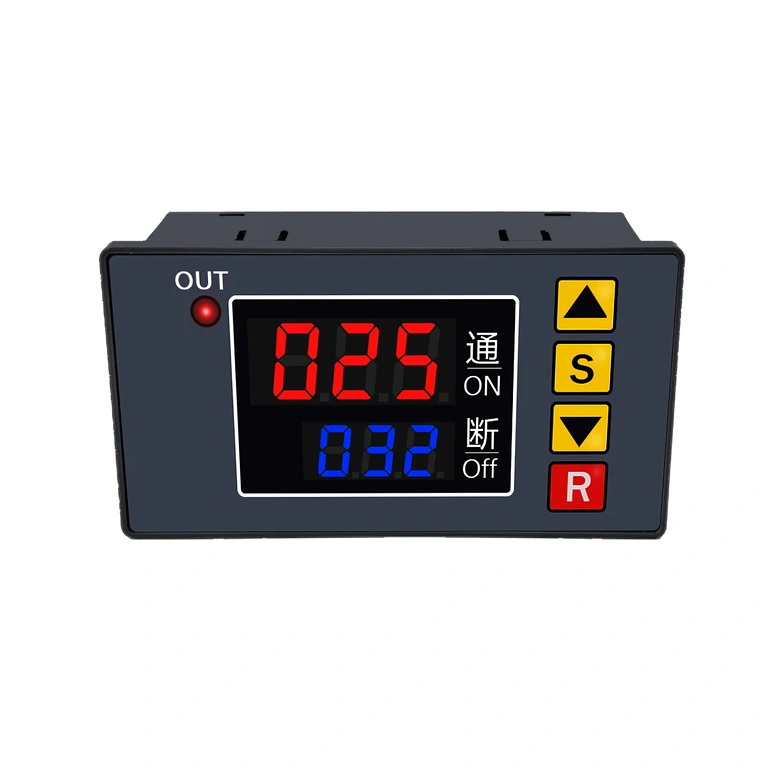

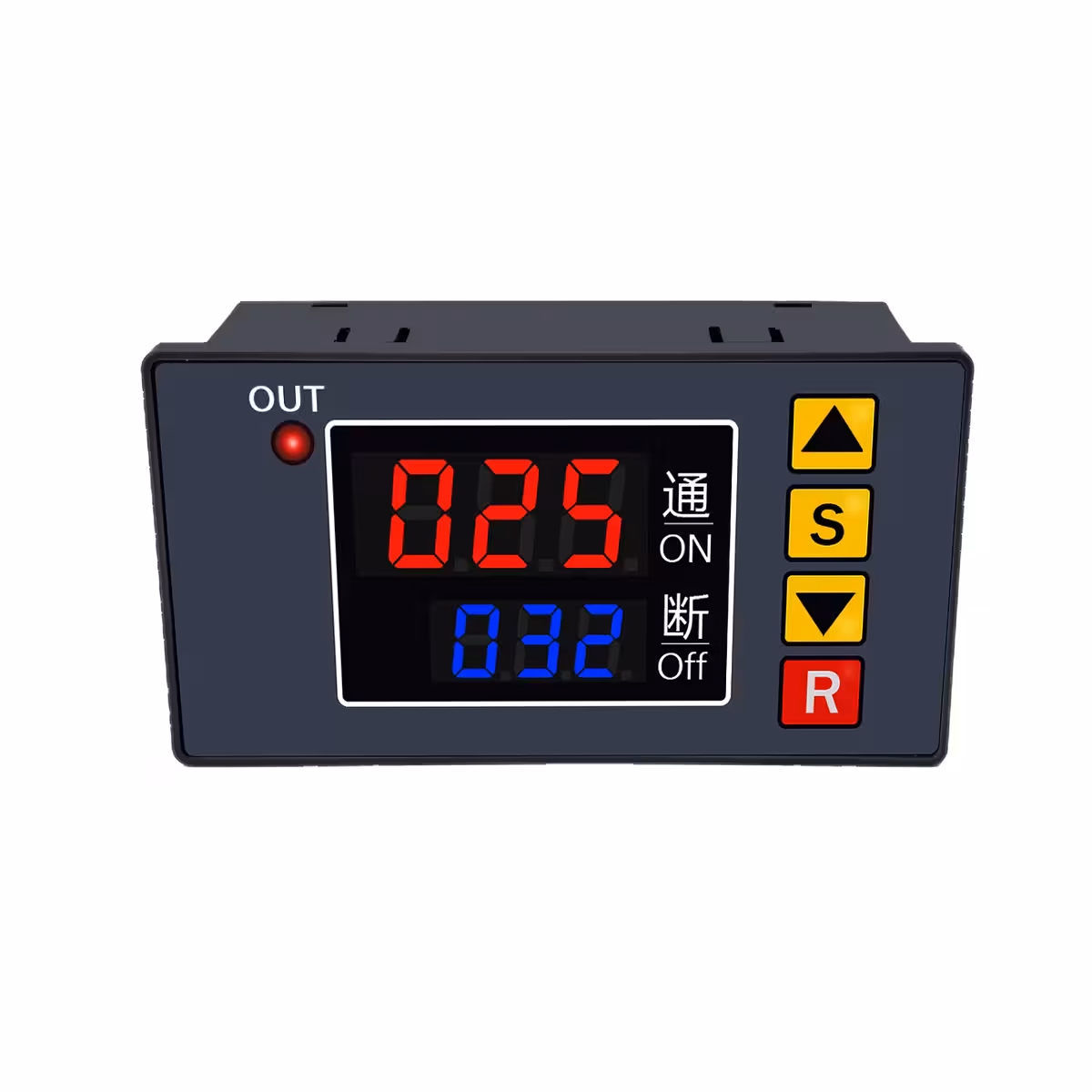

| OUT LED indikatorius | Šviečia = relė aktyvi, Nedega = neaktyvi |

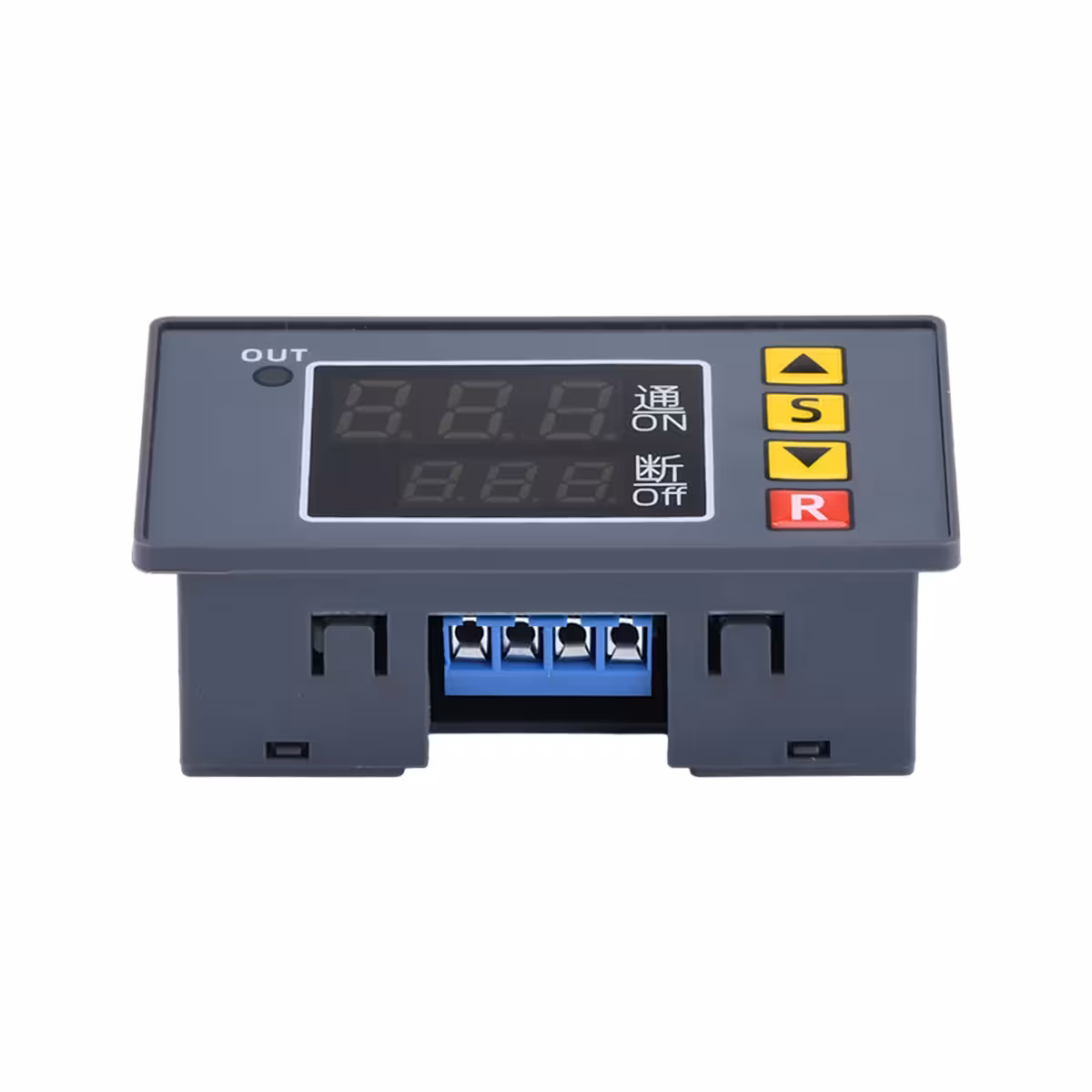

| Išorinis paleidimo prievadas | XH-2.45-2P (reikalingas litavimas) |

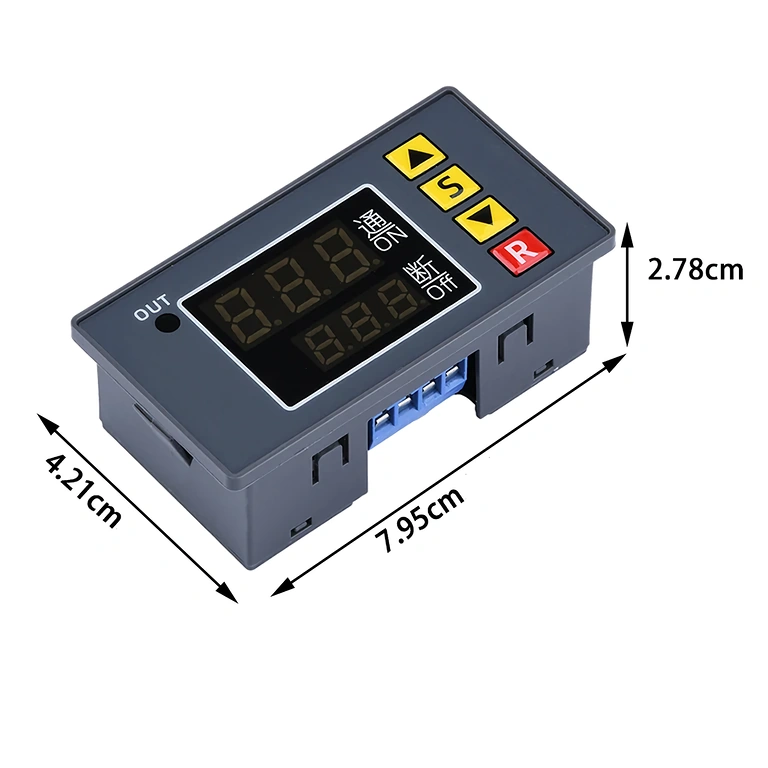

| Modulio matmenys | 79,5 × 42,1 × 27,8 mm |

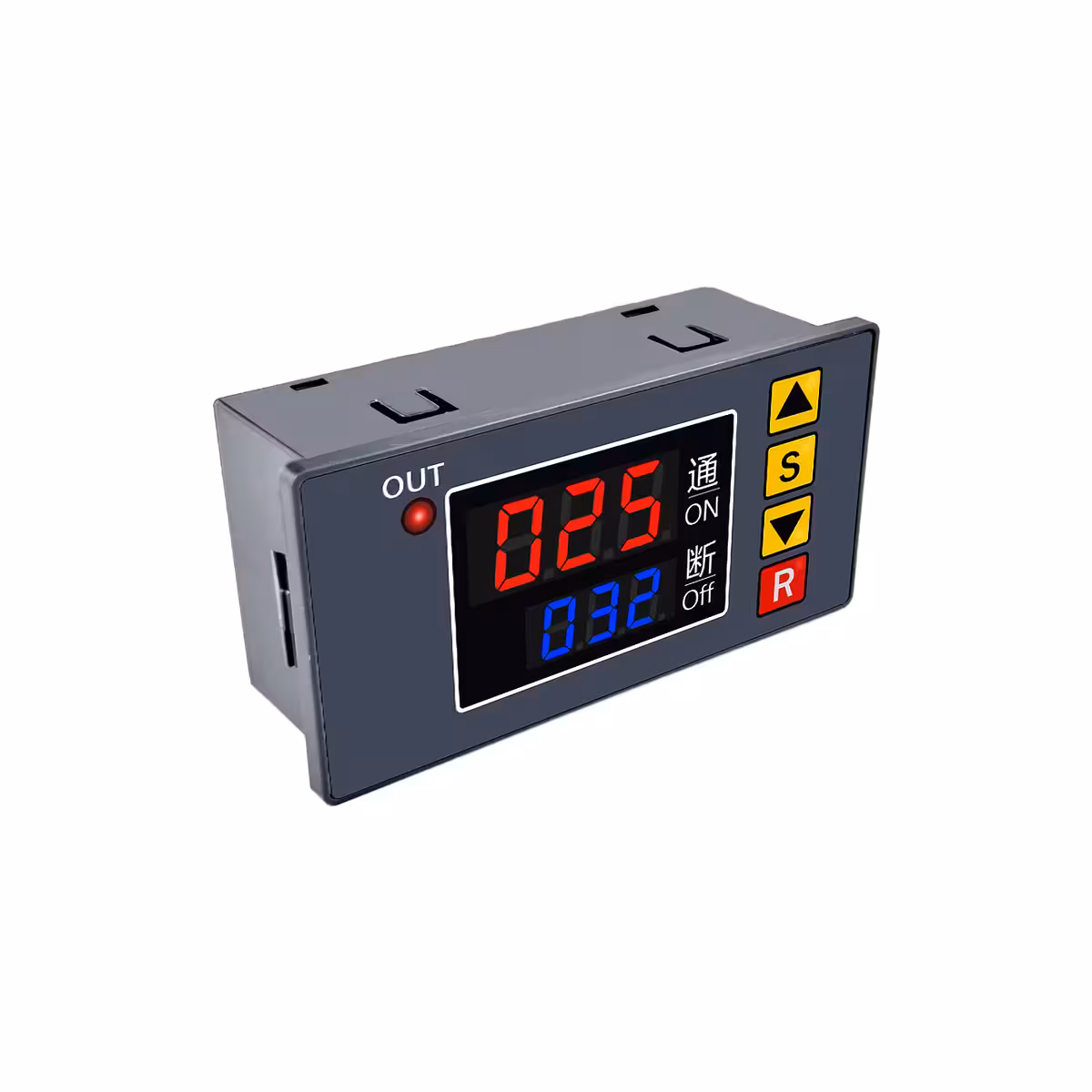

| Montavimo anga | 77 × 39,3 mm |
Programavimo ir naudojimo instrukcija
- Palaikykite S mygtuką 6 sekundes, kad įeitumėte į meniu.
- Spauskite S, kad naršytumėte tarp P0–P5 kodų: P0 = ON laiko vienetas, P1 = OFF laiko vienetas, P2 = ciklo prioritetas, P3 = ciklų skaičius, P4 = paleidimo režimas, P5 = mygtukų užraktas.

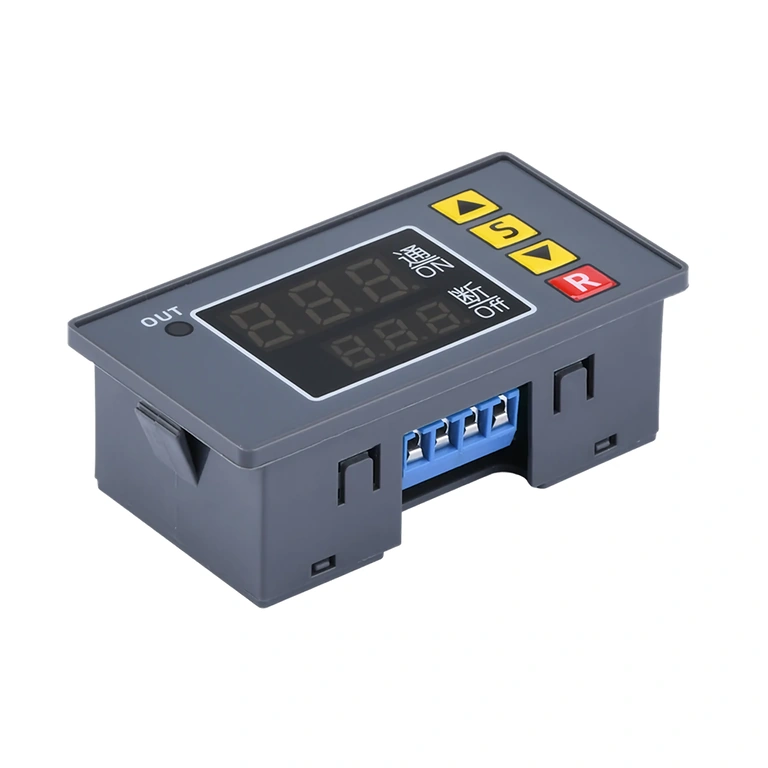

- Naudokite ▲ ir ▼ mygtukus reikšmėms keisti.
- Du kartus spustelėkite S, kad nustatytumėte įjungimo (ON) ir išjungimo (OFF) trukmę.
- Jei 6 sekundes nieko nespausite, nustatymai bus automatiškai išsaugoti.
- Automatiniu režimu (P4=ON) ciklas prasideda iškart gavus maitinimą.
- Rankiniu režimu (P4=OFF) paspauskite R mygtuką arba suaktyvinkite išorinį prievadą ciklui pradėti.
- Ciklo pavyzdys: ON=10s, OFF=5s, P3=OFF → nepertraukiamas ciklas.
- Užlaikymo pavyzdys: ON=0, OFF=10s → įsijungimas praėjus 10 sekundžių po maitinimo gavimo.

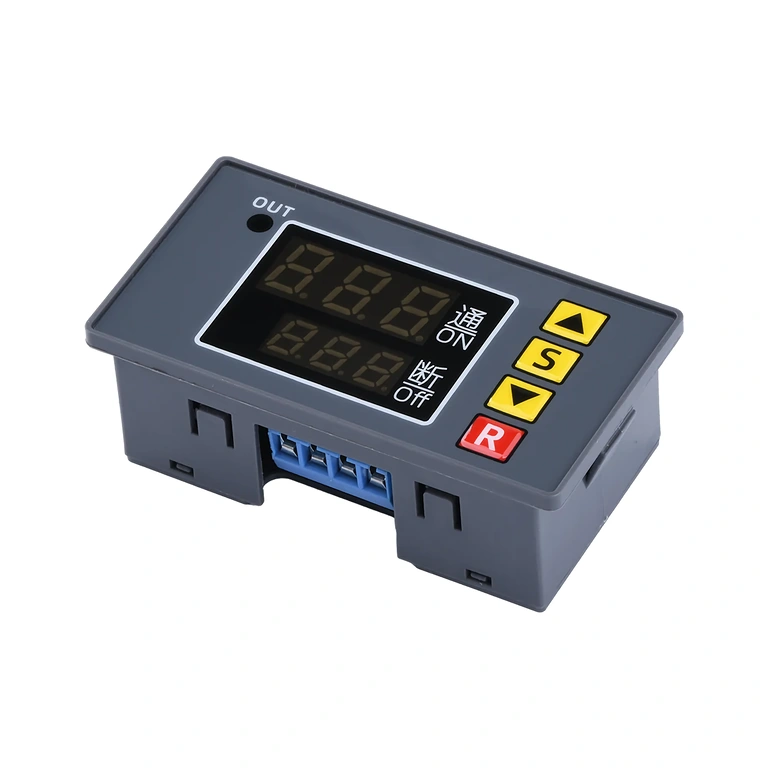

Pakuotės turinys
- 1 × Programuojama ciklinė laiko relė 24V DC
Dažniausiai užduodami klausimai
Ar galima šią relę maitinti 12V arba 230V įtampa?
Ne. Modulis skirtas tik 24V DC. Kita įtampa gali negrįžtamai sugadinti grandinę.
Kokią didžiausią apkrovą galima jungti prie relės?
Iki 10A per NO kontaktą. Didesnės galios prietaisams rekomenduojame naudoti išorinį kontaktorių.
Ar nustatymai dingsta nutrūkus elektros tiekimui?
Ne. Nevolatijioji atmintis išsaugo visus parametrus (P0–P5, ON/OFF laikus) ir atsiradus elektrai ciklas tęsiamas automatiškai.
Kaip paleisti ciklą išoriniu jutikliu ar mygtuku?
Nustatykite P4=OFF ir prijunkite mygtuką prie XH-2.45-2P prievado. Pastaba: prievadui reikia prilituoti jungtį arba laidus.
Ar galima apriboti ciklų skaičių?
Taip. Parametras P3 leidžia pasirinkti begalinę kilpą arba nustatyti fiksuotą ciklų skaičių nuo 1 iki 999, po kurių relė automatiškai išsijungs.
