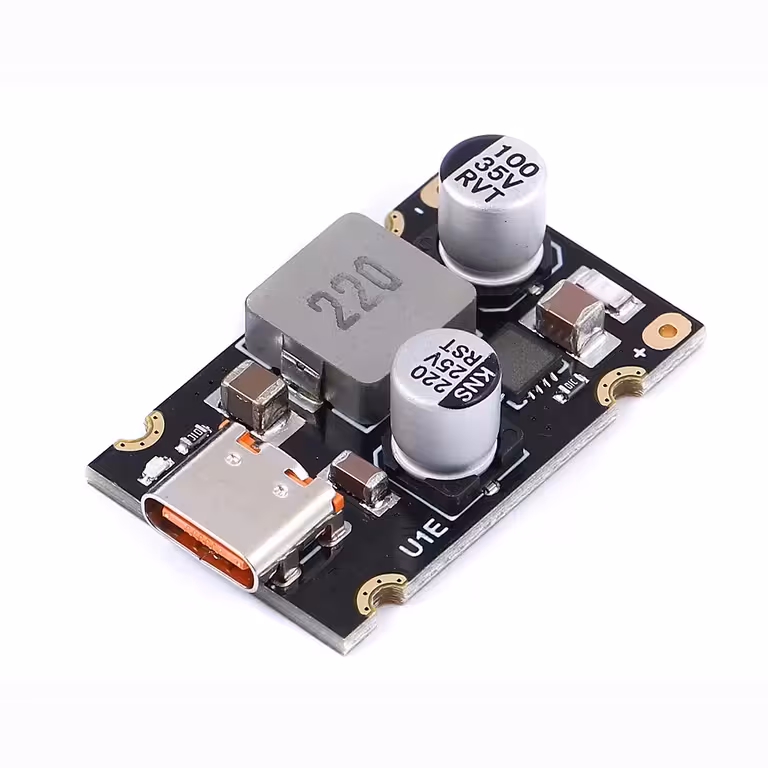

65W USB Type-C PD „Power Bank“ DIY modulis – reali galia vos 20×20 mm formatu
Norite pasigaminti galingą išorinę bateriją (power bank), o ne tokį įrenginį, kuris tinka tik telefonams įkrauti? O gal ieškote spartiojo USB-C įkrovimo sprendimo savo asmeniniam projektui, norėdami išvengti komercinių adapterių apribojimų? Šis modulis sukurtas būtent tam – jis užtikrina tikrą 65W galią, palaiko universalius protokolus ir išsiskiria itin mažu dydžiu, leidžiančiu jį sumontuoti bet kur.
Pastaba: išėjimo įtampa negali viršyti įėjimo įtampos. Kad išėjime gautumėte 20V (reikalingą nešiojamiesiems kompiuteriams), maitinimo šaltinis turi tiekti didesnę nei 20V DC įtampą.
Kodėl verta rinktis šį modulį? (Pagrindiniai privalumai):
- 65W be jokių kompromisų – įkraukite su USB-C PD suderinamus nešiojamuosius kompiuterius maksimaliu greičiu, o ne tik išmaniuosius telefonus
- Automatinis įtampos derinimas – nuo 3.3V iki 21V, automatiškai pritaikoma kiekvienam prijungtam įrenginiui be jokių rankinių nustatymų
- Suderinamumas su visais šiuolaikiniais išmaniaisiais – PD3.1 PPS, QC3.0, Huawei SCP/FCP, Samsung AFC, Apple Protocol, BC1.2 – nėra telefono, kurio jis neįkrautų greitai
- 92–97% efektyvumas – mažesni nei 3% nuostoliai reiškia mažiau šilumos ir didesnę autonomiją iš to paties akumuliatoriaus
- Budėjimo režimo srovė mažesnė nei 3 mA – kritiškai svarbu „power bank“ įrenginiams: jis neiškraus baterijos, kai nieko nekraunate
- 20×20 mm matmenys, 7 gramų svoris – telpa į bet kurį 3D spausdintuvu atspausdintą korpusą ar standartinį išorinės baterijos dėklą
Detalės ir našumas
Modulis palaiko bet kokį įėjimo DC šaltinį nuo 8V iki 30V – Li-Ion, LiFePO4 elementus ar laboratorinius maitinimo šaltinius. Išėjime esanti USB Type-C sąsaja automatiškai suderina įtampą bei srovę su prijungtu įrenginiu pagal PD3.1 ir PPS standartus be jokio vartotojo įsikišimo. Mažesnis nei 200 mV išėjimo pulsavimas užtikrina stabilų maitinimą be jokių trikdžių, galinčių apkrauti bateriją ar įrenginio elektroniką. Dirbant su apkrovomis, artimomis 65W ribai, nepertraukiamam ir saugiam darbui rekomenduojama užtikrinti oro srautą arba pritvirtinti nedidelį radiatorių.
| Parametras | Vertė / Detalė |
|---|---|
| Įėjimo įtampa | DC 8 – 30 V |
| Išėjimo įtampa | 3.3 – 21 V (derinama automatiškai) |
| Maksimali galia | 65 W |
| Sąsaja | USB Type-C |
| Palaikomi protokolai | PD2.0 / PD3.1 PPS, QC2.0 / QC3.0, Huawei SCP/FCP, Samsung AFC, MTK PE+ 1.1/2.0, BC1.2, Apple Protocol |
| Konversijos efektyvumas | 92% – 97% |
| Išėjimo pulsavimas | < 200 mV |
| Srovė be apkrovos | < 3 mA |
| Matmenys | 20 × 20 mm |
| Svoris | 7 g |
Komplektacija
- 1 × USB Type-C PD 65W greitojo įkrovimo modulis (20 × 20 mm)
Dažniausiai užduodami klausimai
Ar galiu naudoti šį modulį nešiojamajam kompiuteriui įkrauti per USB-C?
Taip, jei tik jūsų nešiojamasis kompiuteris palaiko įkrovimą per USB-C Power Delivery ir įėjimui tiekiate didesnę nei 20V DC įtampą. Išėjimo įtampa negali viršyti įėjimo įtampos – nepamirškite to rinkdamiesi maitinimo šaltinį arba baterijų bloką.
Kokį maitinimo šaltinį turėčiau naudoti?
Norėdami pasiekti maksimalią 65W galią, turite naudoti stabilią DC srovės šaltinį nuo 22V iki 30V, galintį tiekti bent 3A. LiFePO4 arba Li-Ion elementų blokai su tinkama įtampa puikiai tiks DIY „power bank“ projektams.
Ar jis veikia su telefonais, kurie nepalaiko PD?
Taip. BC1.2, Apple Protocol, QC2.0/3.0, Huawei FCP/SCP ir Samsung AFC palaikymas apima praktiškai bet kurį šiuolaikinį išmanųjį telefoną. Modulis automatiškai aptinka palaikomą protokolą ir pritaiko įkrovimą.
Ar jam reikia radiatoriaus?
Esant mažoms ir vidutinėms apkrovoms, iki 97% siekiantis efektyvumas palaiko žemą temperatūrą be papildomo aušinimo. Naudojant ilgą laiką beveik 65W apkrova, nedidelis oro srautas arba kompaktiškas radiatorius gerokai prailgins modulio tarnavimo laiką.
Ar 20×20 mm matmenys yra pakankamai maži kompaktiškam DIY „power bank“?
Taip – dėl 20×20 mm dydžio ir 7 gramų svorio tai yra vienas mažiausių esamų 65W modulių. Jis be jokių problemų telpa į 3D spausdintintus korpusus ar standartines išorinių baterijų dėžutes.
