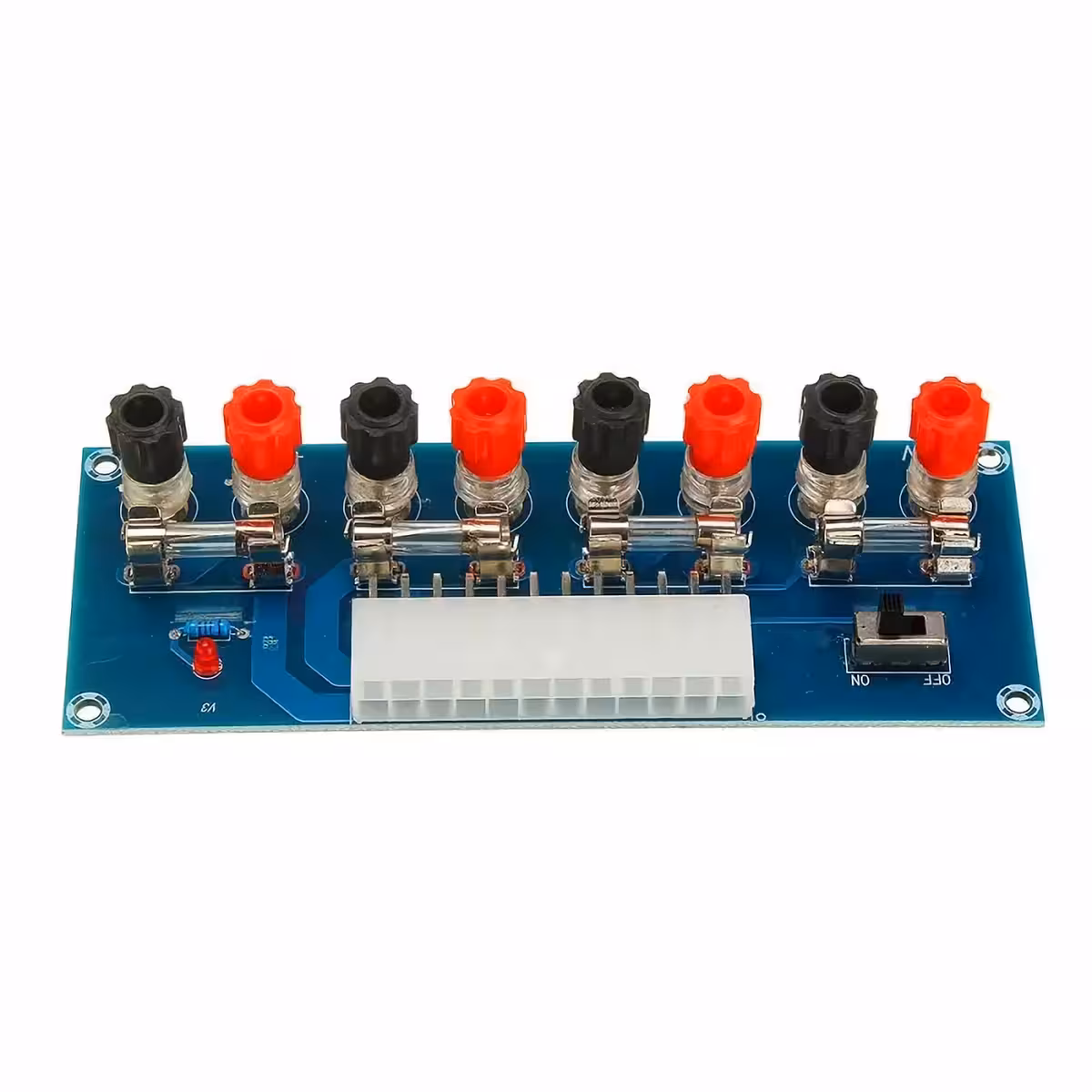

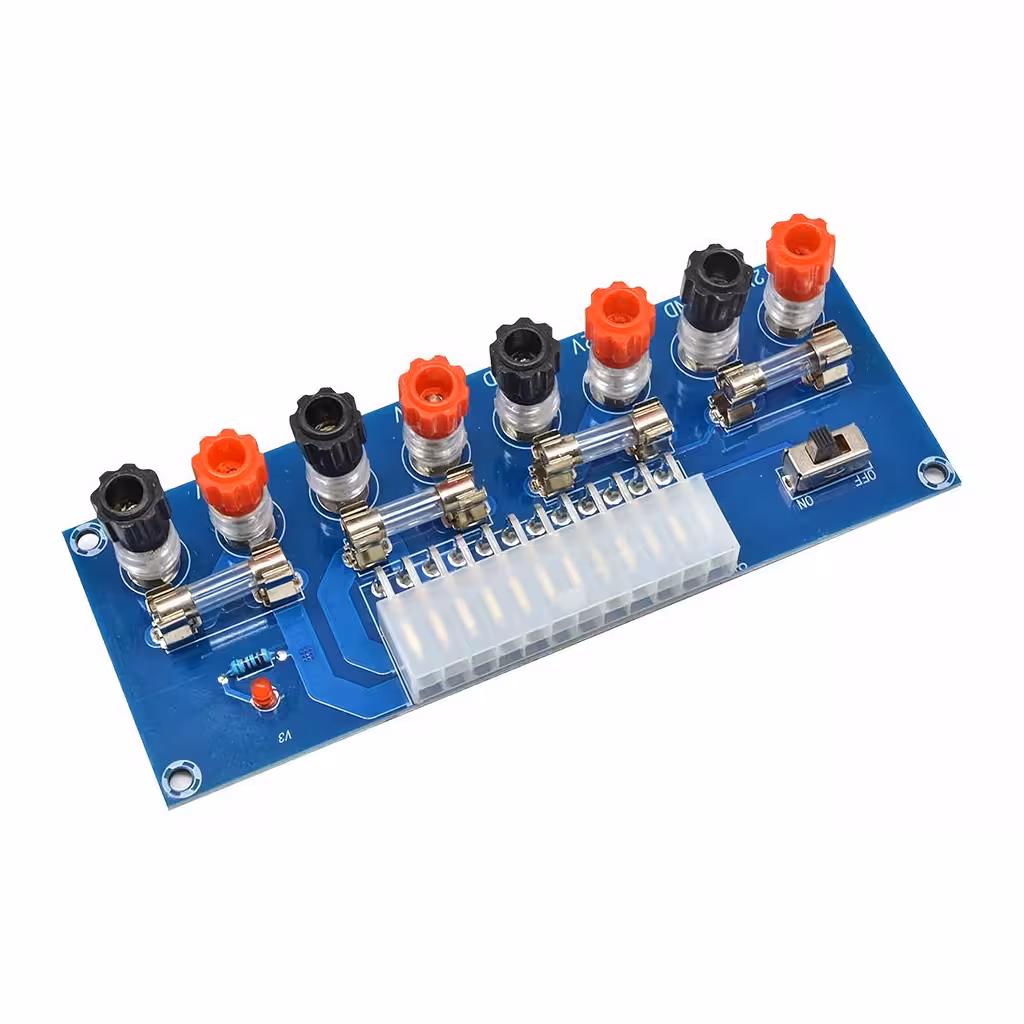

ATX maitinimo šaltinio adapterio plokštė – 4 vienu metu veikiančios įtampos, individuali apsauga ir patogus valdymas
Turite seną kompiuterio ATX maitinimo bloką ir nežinote, kur jį pritaikyti? O gal ieškote nebrangaus laboratorinio maitinimo šaltinio, bet nenorite išleisti šimtų eurų specializuotai įrangai? Ši ATX adapterio plokštė išspręs jūsų problemą per kelias minutes — tiesiog prijunkite maitinimo bloką, paspauskite jungiklį ir iškart turėsite +12V, +5V, +3.3V bei -12V įtampas, paruoštas naudojimui.
Pastaba: Ši plokštė yra pasyvus konvertavimo adapteris — ATX maitinimo šaltinis į komplektą neįeina. Tinka bet koks standartinis ATX maitinimo blokas su 20 arba 24 kontaktų jungtimi.
Kodėl verta rinktis šį modelį? (Pagrindiniai privalumai):

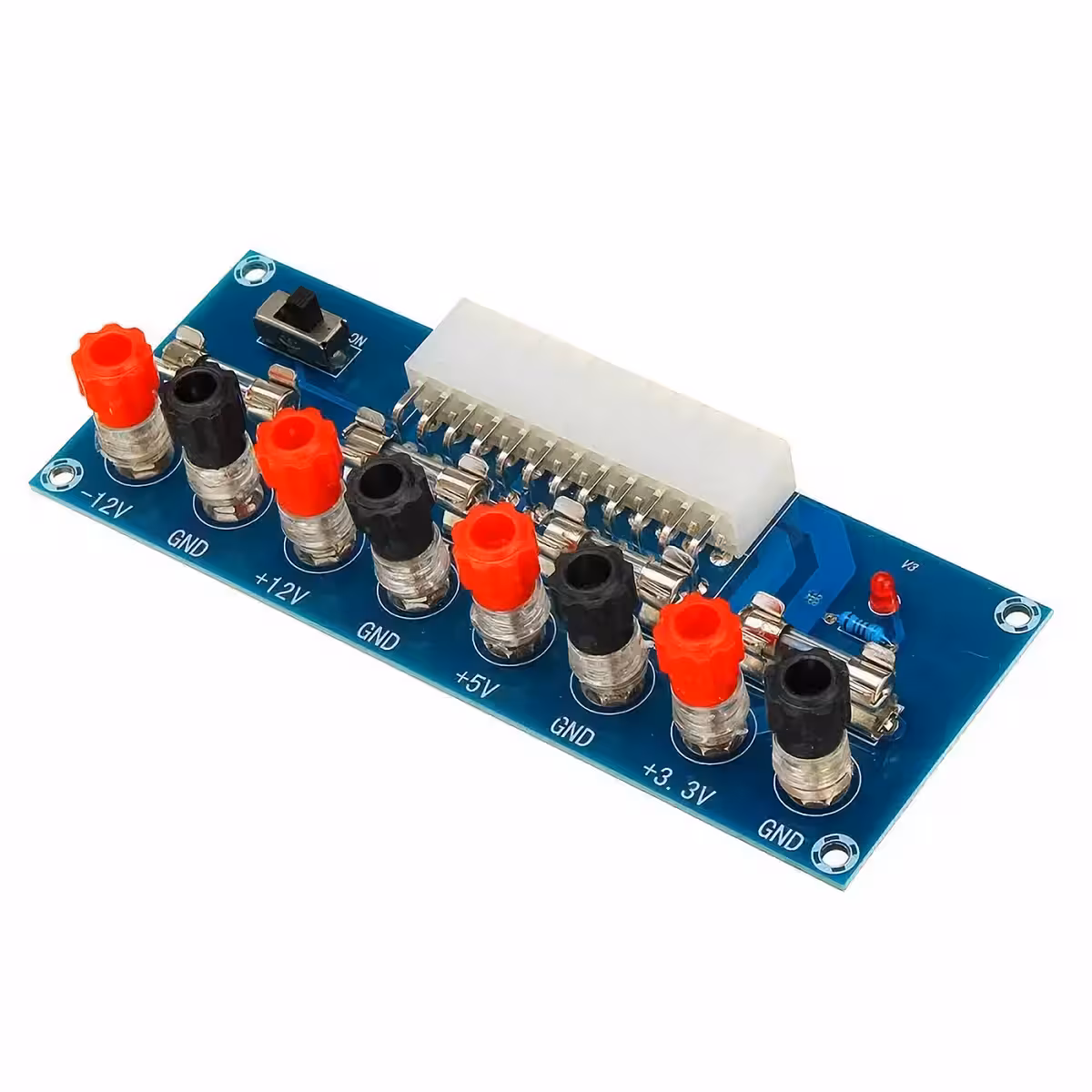

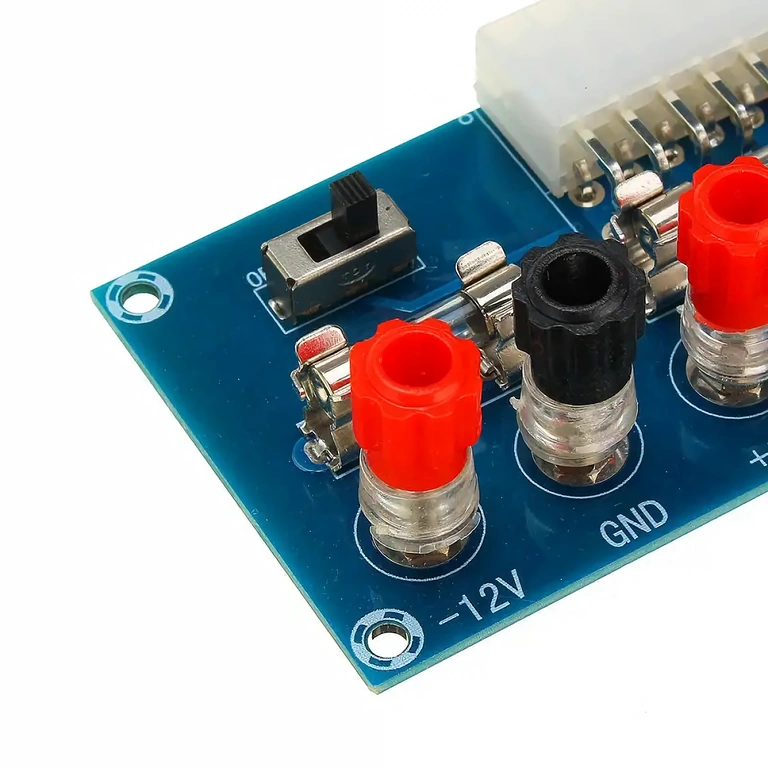

- 4 įtampos vienu metu, be papildomų nustatymų — +12V, +5V, +3.3V ir -12V išvestys pasiekiamos iškart prijungus, atskiruose gnybtuose.

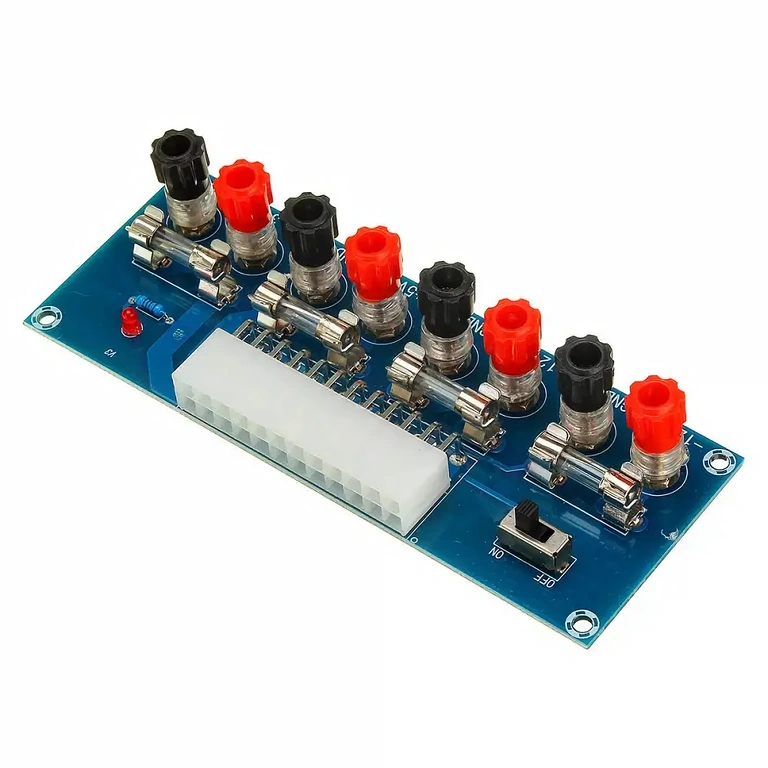

- Keičiami 5A greito veikimo saugikliai kiekvienam kanalui — jei įvyks trumpasis jungimas, apsaugosite kitus įrenginius; saugiklius lengvai rasite bet kurioje elektronikos prekių parduotuvėje.

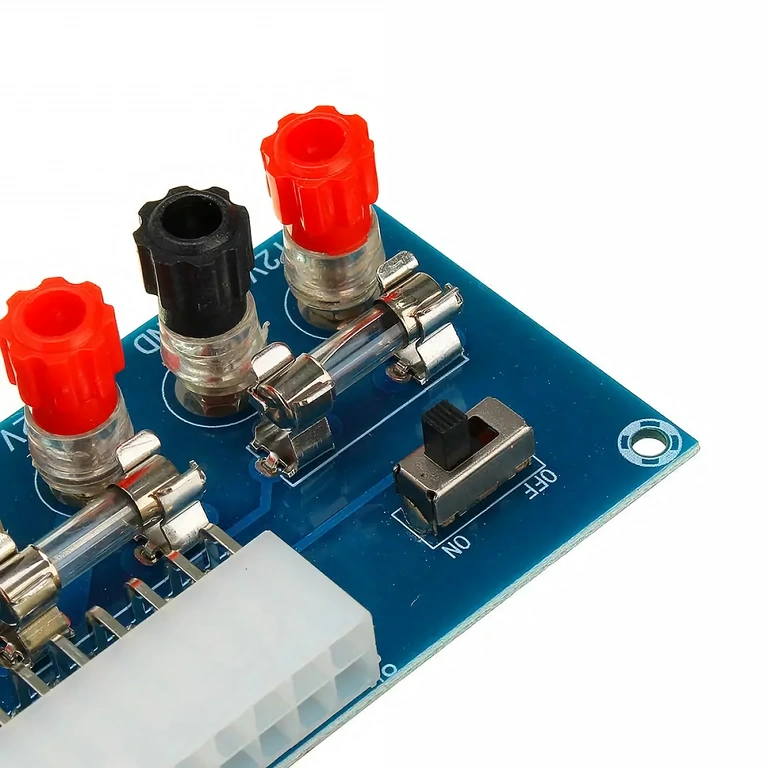

- Integruotas ON/OFF jungiklis — nebereikia fiziškai atjunginėti laidų tarp testų; maitinimą įjungsite ir išjungsite vienu paspaudimu.

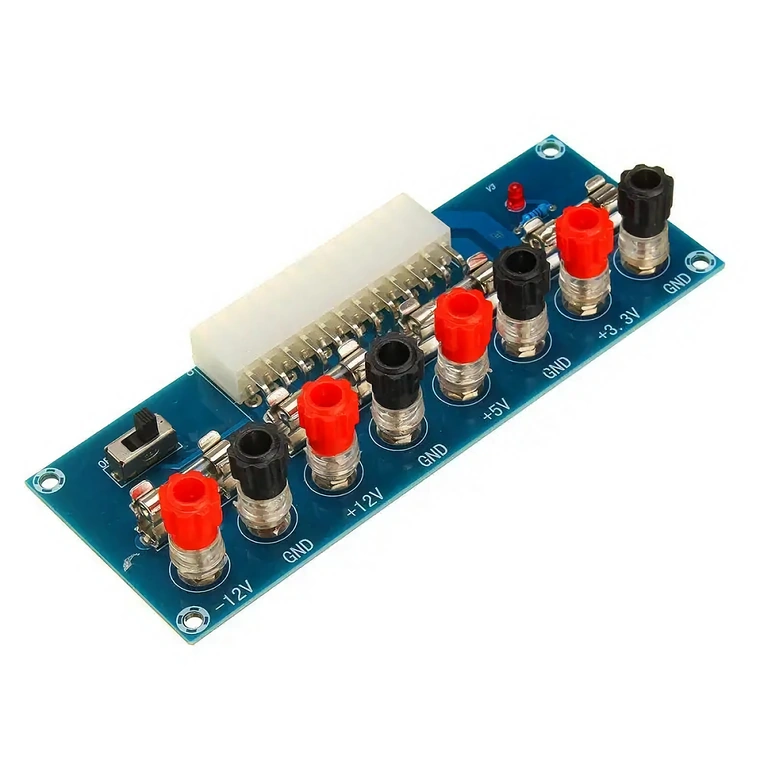

- Raudonas LED būsenos indikatorius — iškart matysite, ar maitinimo šaltinis aktyvus, be būtinybės kaskart tikrinti multimetru.
- Suderinamas su visais 20/24 kontaktų ATX maitinimo šaltiniais — tinka ir senesniems 20 kontaktų modeliams; jokių specialių adapterių nereikia.
- Sutaupote 40–100 EUR lyginant su laboratoriniu maitinimo šaltiniu — prikelkite seną ATX bloką antram gyvenimui vietoj brangaus naujo prietaiso pirkimo.
Detalės ir našumas
Plokštė sukurta nuolatiniam darbui ant darbo stalo. Varžtiniai gnybtai leidžia greitai prijungti laidus be jokių improvizuotų gnybtų, o vidinė instaliacija atlaiko iki 5A srovę kiekvienam kanalui — to visiškai pakanka Arduino, Raspberry Pi, ESP32 moduliams, žingsninių variklių valdikliams ar LED juostoms.

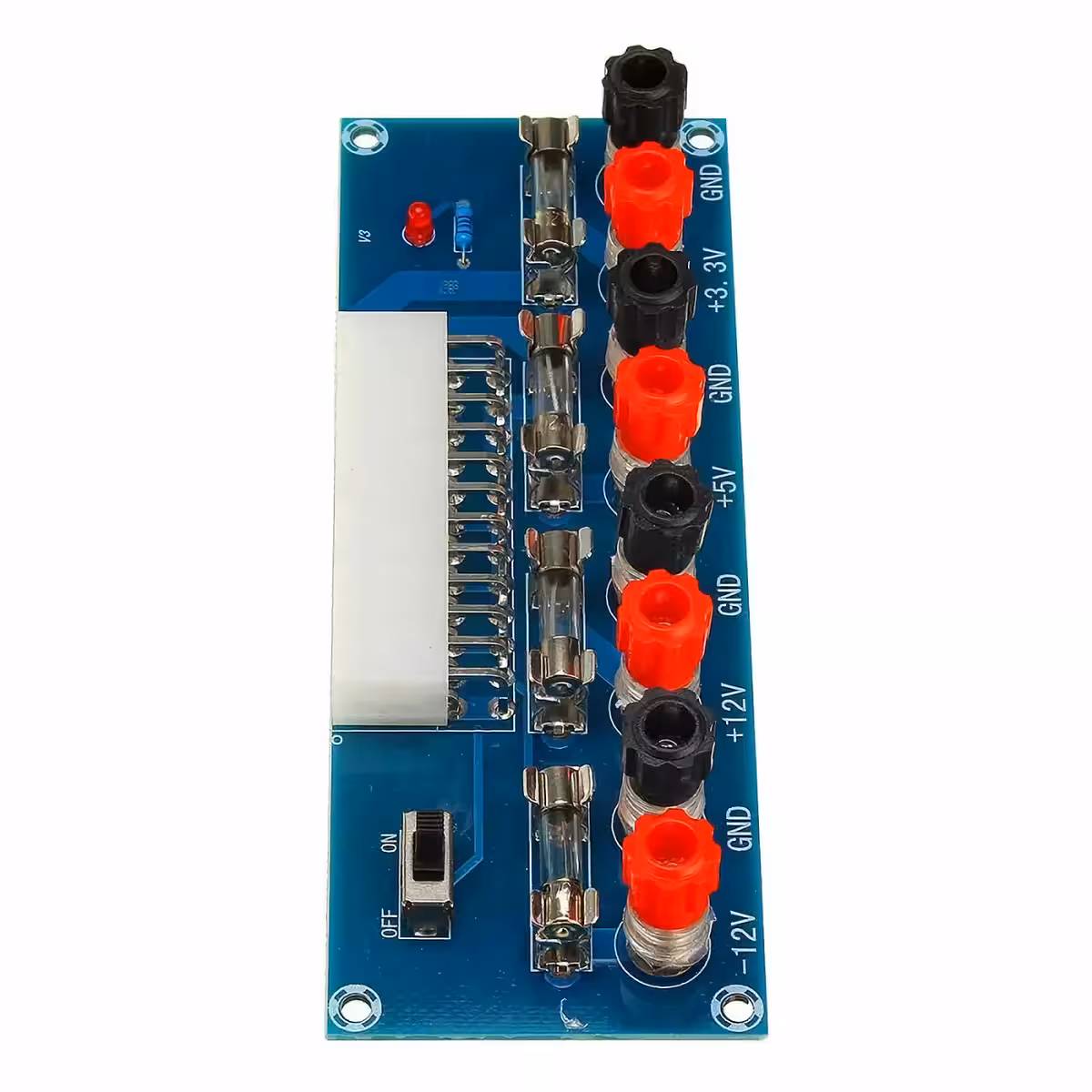

Dėl kompaktiškų 128 × 48 × 30 mm matmenų plokštę lengva integruoti į bet kokią darbo vietą ar DIY projektų dėžutes, neužimant daug vietos. Kompaktiškas dizainas neaukoja funkcionalumo — visos išvestys ir jungiklis patogiai išdėstyti priekinėje plokštės dalyje.
| Parametras | Vertė / Detalė |
|---|---|
| Jungties suderinamumas | ATX 20 kontaktų / ATX 24 kontaktų |
| Išėjimo įtampos | +12V, +5V, +3.3V, -12V |
| Apsauga kanalui | 5A greito veikimo saugiklis (keičiamas) |
| Maksimali srovė kanalui | 5A (ribojama saugiklio) |
| Būsenos indikatorius | Raudonas maitinimo LED |
| Įjungimo/išjungimo valdymas | Integruotas ON/OFF jungiklis |
| Plokštės matmenys | 128 × 48 × 30 mm |
| Rekomenduojamas naudojimas | DIY, elektronikos laboratorija, modulių testavimas, dirbtuvės |
Pakuotės turinys
- 1x ATX maitinimo šaltinio konvertavimo adapterio plokštė
Dažniausiai užduodami klausimai
Ar ATX maitinimo šaltinis įeina į komplektą?
Ne. Pakuotėje yra tik adapterio plokštė. ATX maitinimo bloką reikia įsigyti atskirai arba panaudoti turimą iš seno stacionaraus kompiuterio.
Kokie ATX maitinimo šaltiniai yra suderinami?
Bet koks standartinis ATX maitinimo blokas su 20 arba 24 kontaktų jungtimi — įskaitant ir senesnius 20 kontaktų modelius, be jokių papildomų adapterių.
Kokia srovė galima kiekviename išėjime?
Kiekvienas kanalas yra ribojamas 5A saugikliu. Faktinė srovė priklauso nuo prijungto ATX maitinimo bloko galios, tačiau saugiklis apsaugo plokštę nepriklausomai nuo maitinimo bloko pajėgumo.
Ar tinka Arduino, Raspberry Pi ar ESP32?
Taip. +5V ir +3.3V išvestys yra tiesiogiai tinkamos šioms plokštėms. Jokių papildomų įtampos reguliatorių standartiniam maitinimui nereikia.
Ką daryti, jei perdegė saugiklis?
5A greito veikimo saugikliai yra standartiniai komponentai — jų rasite bet kurioje elektronikos ar ūkinių prekių parduotuvėje, o pakeitimas užtruks vos 30 sekundžių.
